Les composants de vide sont les composants centraux qui réalisent la manipulation , et le positionnement d'adsorption des objets dans les systèmes de vide.
Composants pour les systèmes d'aspirateur
Régulateurs de vide
Générateurs / éjecteurs de l'aspirateur
Tasses sous vide
Filtres à vide
Capteurs à vide
1. RÉGULATEURS ÉLECTRO-PNEUMATIQUES de la série ITV
Les régulateurs électro-pneumatiques ITV contrôlent la pression de l'air à travers un signal électrique et sont utilisés dans des situations où un réglage continu ou sans étape de la pression de l'air est nécessaire. Il peut également atteindre la télécommande et le contrôle du programme.
Le régulateur pneumatique électrique conventionnel peut être divisé en séries ITV1000, séries ITV2000 et ITV3000. Comme ITV1050 , ITV1030, ITV2030, ITV2050 , ITV3050 et d'autres modèles différents.
De plus, il existe une vanne pneumatique électro-pneumatique ITVX2000, une valve électro pneumatique ITV2090 / 2091 et des valves proportionnelles électriques à vide compact ITV009.
Paramètres de performance clés
Répétabilité: ± 0,5% FS ou moins | Max. Pression d'alimentation: 5,0 MPa | Min. Pression de vide d'alimentation: Régler la pression -13,3 kPa | Répétabilité: ± 0,5% FS ou moins |
Sensibilité: 0,2% FS ou moins | Max.Flow Taux: 3000 L / min (ANR) | Max. Pression de vide d'alimentation: -101kpa | Temps de réponse à grande vitesse: 0,1 s (sans charge) |
Température de travail: 0 à 50 ℃ (pas de condensation) | Régler la plage de pression: 0,01 à 3,0 MPa | Régler la plage de pression: -1,3 à -80kpa | Stabilité élevée - Sensibilité: 0,2% FS ou moins |
Plage de pression: -80 kPa à 0,9 MPa | Médium de travail: Air, N₂, O₂, AR | Taille du port disponible: 1/4 | Raccord à une touche intégré |
Tailles de port disponibles: 1/4, 3/8, 1/2 | Température de travail: 0 à 50 ℃ (pas de condensation) | Option de support de montage | Compact et léger |

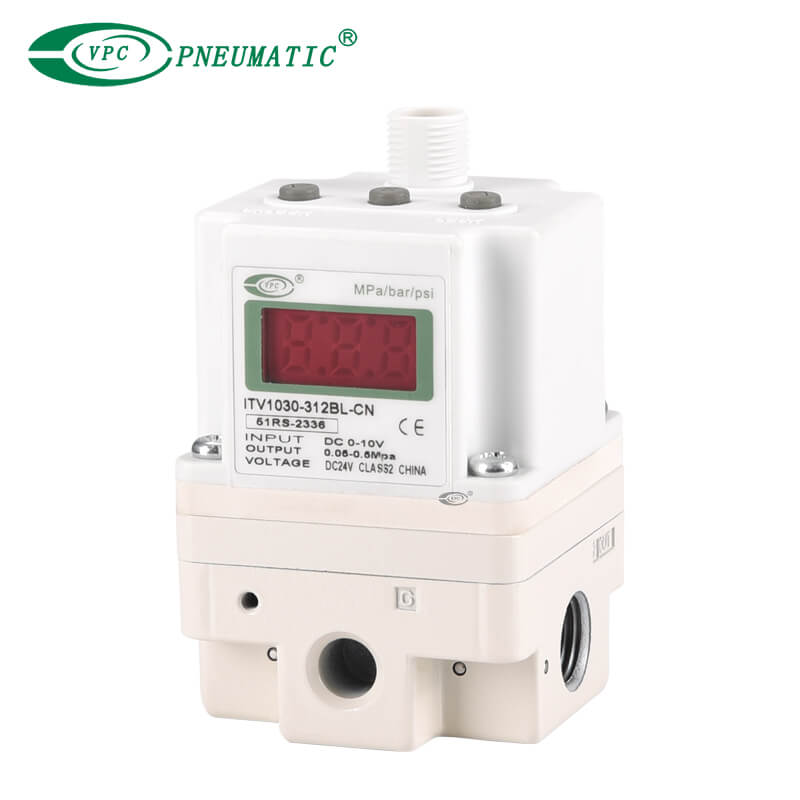

ITV1030
ITVX2030
ITV2090

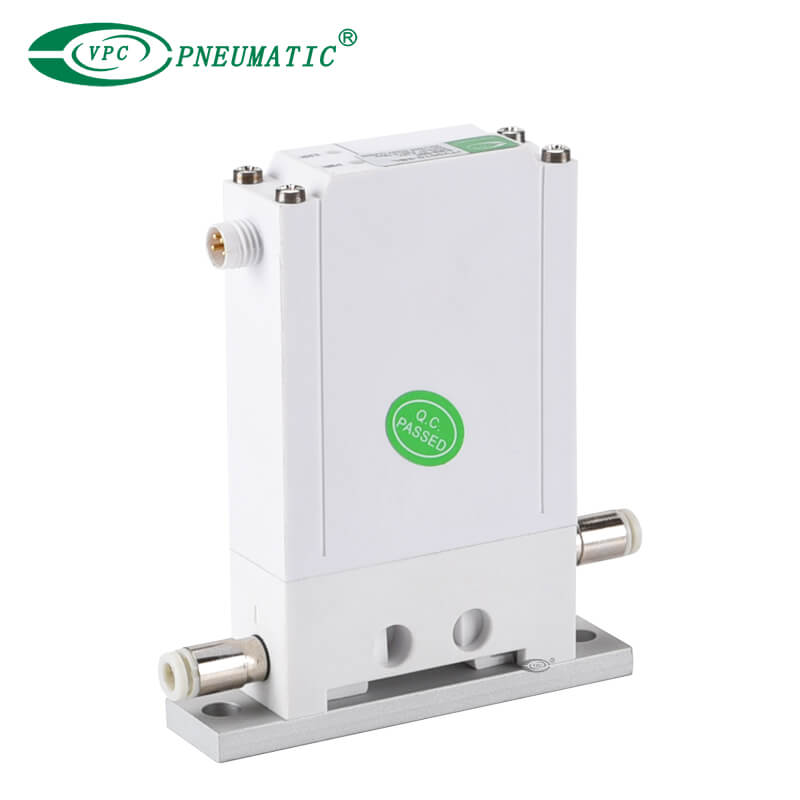

ITV009
2. VBA Booster Regulator
Le régulateur de booster VBA est une soupape de commande utilisée pour augmenter la pression du système . Sa fonction principale est de stimuler le liquide à basse pression (généralement du gaz ou du liquide) dans le système à une pression plus élevée. Il est souvent utilisé en conjonction avec un réservoir d'air VBAT.
Paramètres de performance clés
Rapport d'augmentation de la pression | Deux fois |
Mécanisme de réglage de la pression | Bouton avec mécanisme de soulagement |
À l'air | |
Régler la plage de pression | 0,2-2,0 MPa |
Taux de flux max | 230-1900 L / min (ANR) |
Température de travail | 2 à 50 ℃ (pas de congélation) |
* Pour les instructions d'installation détaillées du régulateur de booster pneumatique et du réservoir d'air, veuillez vous référer à l'article: Comment installer le régulateur de booster?
VBA Booster Regulator
Vbat air ta
3. Régulateur de vide de la série IRV10 / 20
Le régulateur de vide de la série IRV10 / 20 peut réguler et contrôler la pression d'air ou le vide dans le système et stabiliser la sortie.
Petite taille, gamme d'applications larges.
Les tailles de fil disponibles incluent RC , NPT et G.
Fournit une connexion unilatérale pour une installation facile.
Avec connecteur à une touche . Disponible dans les styles de connecteur du coude ou droits.
Paramètres de performance clés
Modèle | IRV10 | Irv20 |
Température de travail | 5 à 60 ℃ | |
Régler la plage de pression | -100 à -1,3 kpa | |
Pression de preuve | 100 kPa (sauf avec un matet de pression) | |
Consommation d'admission atmosphérique | 0,6 L / min (ANR) ou moins | |
Tube de connexion OD
| Ф6, ф8 | Ф6, ф8, ф10 |
4. Générateur d'aspirateurs
Le générateur de vide utilise de l'air comprimé pour générer une pression négative pour obtenir une adsorption de vide rapide et stable.
Il est généralement utilisé en conjonction avec une tasse d'aspiration à vide pour effectuer des opérations telles que l'adsorption et le transport de divers matériaux. Particulièrement adapté à l'adsorption , de , matériaux non métalliques non métalliques , et d' objets sphériques.
Paramètres de performance clés
Modèle | Température de travail (℃） | Diamètre de la buse (mm)
| Débit max.SUCTION (L / min ANR)
| Consommation d'air (l / min anr)
| Pression max.Vacuum (KPA)
|
| 5 à 50 ℃ | 1,2 ～ 1,9 × 2 | 100 ～ 600 | 57 ～ 270 | -84 |
Générateur d'aspirateur intégré VZK
| 5 à 50 ℃ | 0,7 ～ 1,5 | 29 ～ 67 | 24 ～ 90 | -92 |
Générateur d'aspirateur en ligne ZU
| 5 à 60 ℃ | 0,5 ～ 0,7 | 7 ～ 16 | 14 ～ 29 | -85 (s) / -48 (l) |
Générateur d'aspirateur de type ZH
| 5 à 50 ℃ | 0,5 ～ 2,0 | 5 ～ 70 | 13 ～ 78 | -85 (s) / -48 (l) |
Générateur de vide de type portable ZH
| 5 à 50 ℃ | 0,5 ～ 2,0 | 5 ～ 135 | 13 ～ 185 | -85 (s) / -53 (l) |
Éjecteurs sous vide Zh, flux élevé
| -5 à 80 ℃ (sans congélation ni condensation) | 13, 21,6, 30, 42 (diamètre de passage) | 6 ～ 90 | 13 ～ 196 | La pression de vide maximale varie selon le modèle |
Éjecteur sous vide ZL212
Éjecteur sous vide zu
Éjecteur de vide vzk
Générateur d'aspirateur de type ZH
Générateur de vide de type de port de corps ZH
Générateur d'aspirateurs à flux élevé ZH

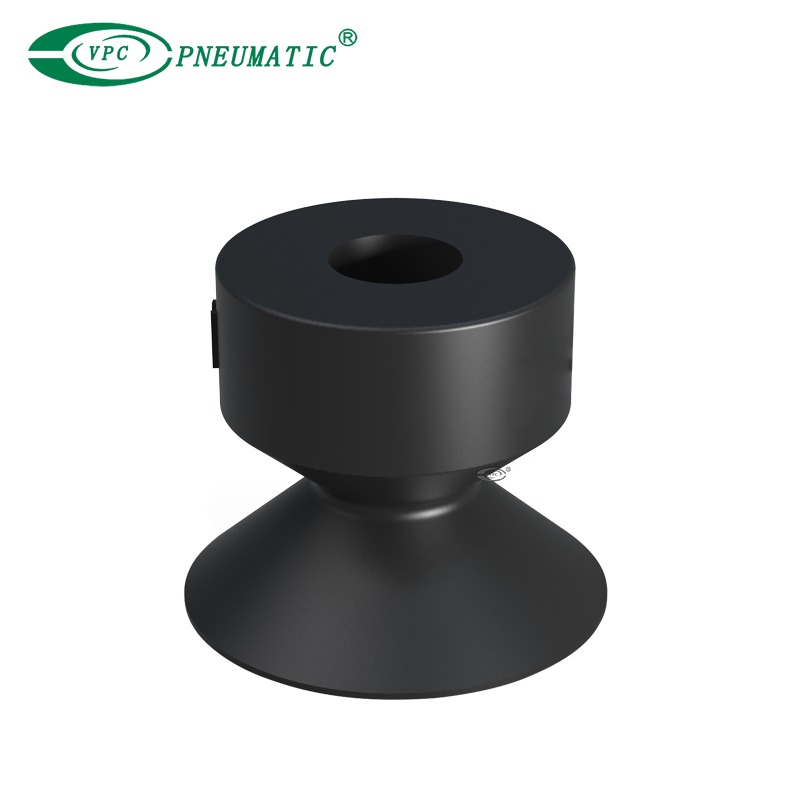

5. Aspiration sous vide
Qu'est-ce que la sous-tassement sous vide?
La sous-tassement à vide utilise un générateur de vide pour générer une différence de pression sous vide , puis utilise la tasse d'aspiration à vide pour absorber, saisir et déplacer des objets.
Connectez la tasse d'aspiration à vide au générateur de vide , et lorsque l'air dans la tasse d'aspiration est pompé pour former un état de vide, la pression atmosphérique externe appuyerait étroitement sur la surface de l'objet, générant une force d'adsorption, afin que divers objets puissent être soulevés ou fixes.
6. Filtres d'aspiration à air en ligne de la série ZFC
Le filtre à vide ZFC est utilisé pour filtrer les matières étrangères telles que les pièces et la poussière dans l'environnement aspirées dans la tasse à vent . Il est généralement utilisé en conjonction avec des composants à vide tels que les générateurs de vide et les ventouses à vide dans les systèmes de manutention d'aspiration sous vide.
① Plage de pression de fonctionnement: -100kpa - 1,0 MPa
② Température de travail: 0 à 60 ° C
③ peut être utilisé à la fois pour la pression positive et la pression sous vide.
Débit ( pression positive ): 15-650 L / min
Débit ( pression de vide ): 2-100 L / min
④ Filtration: 5 (efficacité de filtration 95%)
⑤ avec un ajustement tactile
Taille métrique : ∅2, ∅3.2, ∅4, ∅6, ∅8, ∅10, ∅12
Taille du pouce : ∅1 / 8 ', ∅5 / 32 ', ∅1 / 4 ', ∅5 / 16 ', ∅3 / 8 '
⑥ Structure anti-rotation : empêche les pièces de voler en raison du relâchement lors de l'utilisation de la pression positive.
7. ZSE / ISE30 & ZSE40 / ISE40 Pression numérique
Des capteurs à vide sont utilisés pour mesurer divers paramètres tels que le débit , de pression et le vide afin de surveiller avec précision les performances du système.
Paramètres de performance clés
Modèle | ||
Moyen de travail | Air, gaz non corrosif / gaz non inflammable | |
Tension d'alimentation | DC12 à 24 V ± 10% , Ripple (PP) 10% ou moins | |
Répétabilité | ± 0,2% FS ± 1 chiffre | |
Précision d'affichage | ± 2% FS ± 1 chiffre (température ambiante de 25 ± 3 ℃) | |
Plage de températures de travail | Fonctionnement: 0 à 50 ° C, Stockage: -10 à 60 ° C (pas de condensation ou de congélation) | Fonctionnement: -5 à 50 ° C, Stockage: -10 à 60 ° C (pas de condensation ou de congélation) |
Enceinte | Ip40 | IP65 |
Pressure numérique ZSE30A
Pressure numérique ZSE40A
8.PSE540 Série compacte Remote analogique à vide
9.PSE560 Capteur de pression de la série pour les fluides généraux
Paramètres de performance clés
Modèle | ||
Plage de pression nominale | 0 à 1MPA | |
Pression de preuve | 1,5 MPA | |
Moyen de travail | Air / gaz non corrosif / gaz non inflammable | Liquide ou gaz qui ne corrodera pas ou Attaque en acier inoxydable 316L |
Consommation actuelle | 15mA ou moins | 10mA ou moins |
Linéarité | ± 0,7% FS ou moins | ± 0,5% FS |
Température de fonctionnement | Fonctionnement: 0 à 50 ℃, Stocké: -20 à 70 ℃ (pas de congélation ou de condensation) | Opération: 10 à 60 ℃, Stocké: -20 à 70 ℃ (pas de congélation ou de condensation) |
Capteur d'aspirateur pse540
Capteur d'aspirateur pse560
10. PF3W Série 3 couleurs Affichage Digital Interrupteur pour l'eau
Affichage en 3 couleurs / 2 écrans
Double surveillance de la température et du débit
Affichage rotatif: dans le sens antihoraire de 90 ° , dans le sens horaire de 225 °
Prise en charge la tension analogique et la sortie de courant analogique
Différentes tailles de port de tuyau ： 3/8, 1/2, 1/4, 3 / 4,1 1/4, 1 1/2
Paramètres de performance clés
| Moyen de travail | Solution aqueuse d'eau et d'éthylène glycol (avec viscosité de 3MPA · s [3 cp] ou moins) |
| Température fluide | 0 à 90 ° C (pas de congélation ou de condensation) |
| Pression de fonctionnement | 0 à 1MPA |
| Répétabilité | ± 2% FS |
| Tension d'alimentation | DC12 à 24 V ± 10% |
| Consommation actuelle | 50 mA ou moins |
| Enceinte | IP65 |

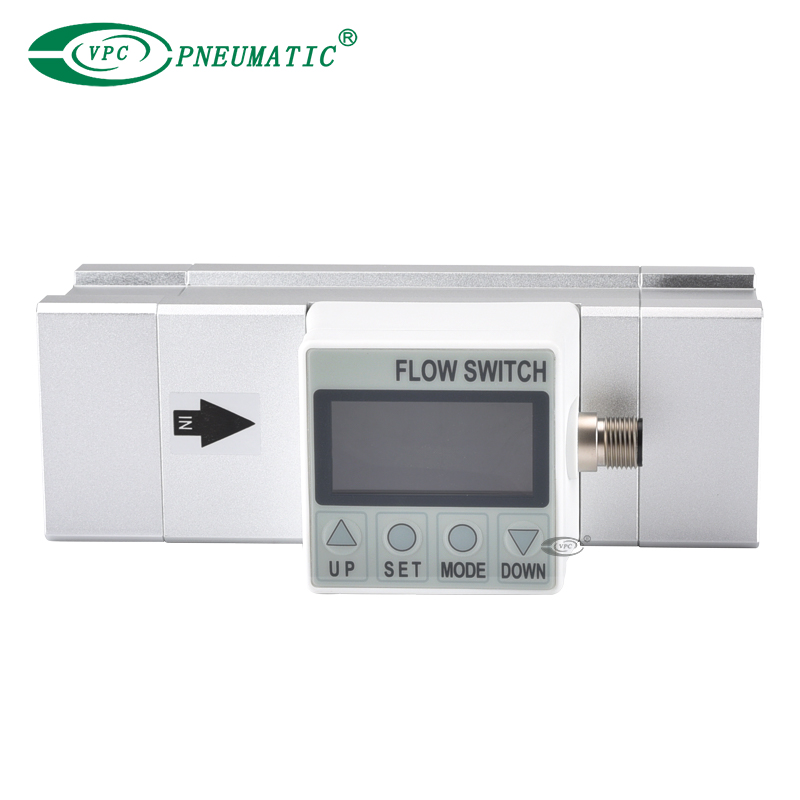

Interrupteur de débit numérique PF2A
Interrupteur de débit numérique PF3W
Ce qui précède est les composants à vide utilisés dans les systèmes d'aspiration. Si vous avez des questions sur les systèmes de vide ou les composants sous vide, tels que l' environnement d'application , paramètres spécifiques , du principe de travail , comment choisir les composants de vide appropriés pour les systèmes d'aspirateurs et comment concevoir des systèmes d'aspirateur, veuillez contacter le VPC pneumatique . Nous serons heureux de répondre à vos questions!
