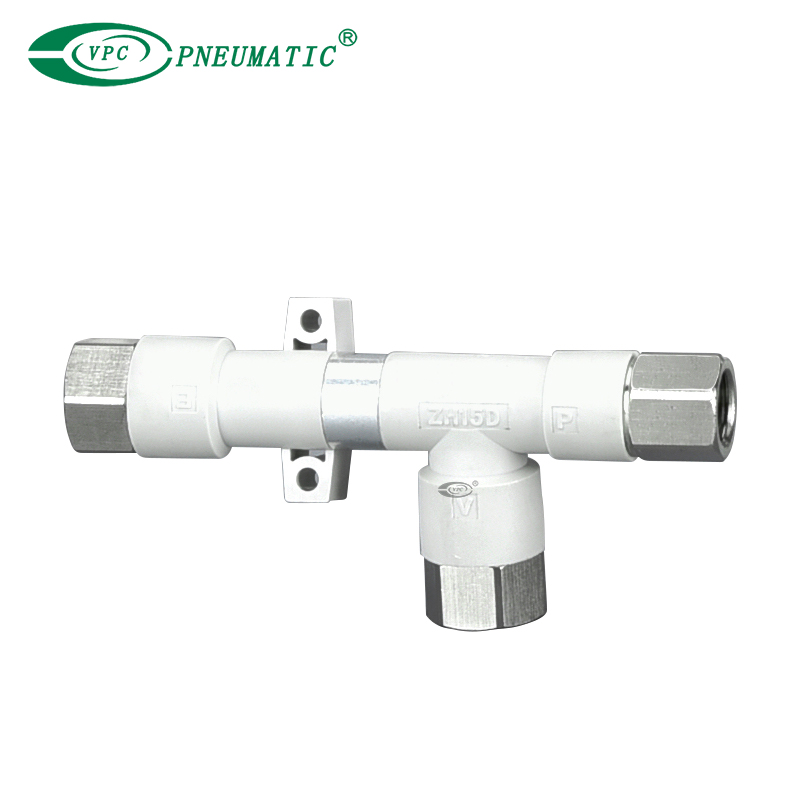

Générateur de vide de type à port série ZH

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
La série de générateurs de vide ZH propose un générateur de point d'utilisation compact et léger avec un débit standard et une grande capacité de débit.Deux types sont disponibles : le type boîte avec un échappement silencieux et le type à orifices de corps avec échappement individuel.De plus, ces générateurs sont souvent plus petits et plus légers que les conduites d’aspiration encombrantes utilisées dans les systèmes d’aspiration centraux.Disponible en différents diamètres de buse et plusieurs tailles de ports.

  • ZH13D

  • VPC Pneumatic

Diamètre de la buse :
0,5 mm
0,7 mm
1mm
1,3 mm
1,5 mm
1,8 mm
Pression de vide:
-88Kpa
-48Kpa
État de disponibilité:
enquête Ajouter au panier

Description du produit

■  Caractéristique du produit

1. Sept diamètres de buse (mm) : 0,5, 0,7, 1,0, 1,3, 1,5, 1,8.2.0.

2. Quatre types de montage direct, support standard, support en L et rail DIN.

3. Silencieux et support standard disponibles.




■  Symbole

Éjecteur à vide série ZH Symble

éjecteurs à vide

Spécifications du produit

■  spécification

ModèleDiamètre de la buse (mm)Type de corpsMilieu de travailTempérature de fonctionnementMax.Pression de travailPression d'alimentation standardPression d'alimentation
ZH05B□0.5Type de boîte (Silencieux intégré)Air5 à 50 ℃0,6 MPa0,45MPa0,45MPa
ZH07B□0.7
ZH10B□1.0
ZH13B□1.3
ZH05D□0.5Type porté sur le corps
(Sans silencieux)
ZH07D□0.7
ZH10D□1.0
ZH13D□1.3
ZH15D□1.5Type porté sur le corps
(Sans silencieux)
ZH18D□1.8
ZH20D□   2.0
ModèleMax.pression du vide (kPa)*2Max.débit d'aspiration
[L/min (ANR)]		Consommation d'air
[L/min (ANR)]		Connexion
(Une seule touche/à visser)
Les typesTapez LLes typesTapez LType S/Type LSOUPERACCÉCHAPPEMENT
ZH05B□-88-485813Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		—
ZH07B□122025
ZH10B□243461
ZH13B□407092Φ8, Rc1/8
G1/8		Φ10, Rc1/4
G1/4
ZH05D□-88-485813Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8
ZH07D□122025
ZH10D□243461Φ6, Rc1/8
G1/8		Φ6, Rc1/8
G1/8		Φ8, Rc1/8
G1/8
ZH13D□407092Φ8, Rc1/8
G1/8		Φ10, Rc1/4
G1/4		Φ10, Rc1/4
G1/4
ZH15D□-88-535575116Φ10, Rc1/4
G1/4		Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8
ZH18D□65110155Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8		Φ12, Rc3/8
G3/8
ZH20D□85135210Φ12, Rc3/8
G3/8		Φ16, Rc1/2
G1/2		Φ16, Rc1/2
G1/2


Dimensions principales

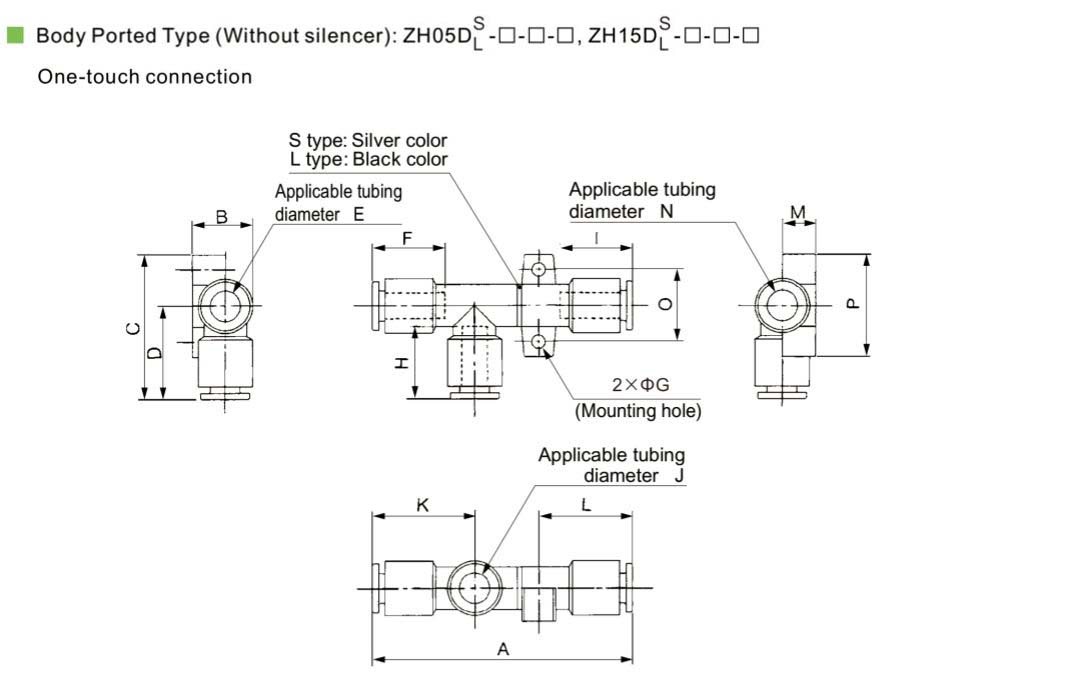

Conception du générateur d'éjecteur sous vide ZH

Modèle A B C D ΦE F ΦG H I ΦJ K L M ΦN O P
ZH05DL-06-06-06 58.5 14.2 34 22 6 16.8 3.2 16.8 16.8 6 24 21 7.8 6 17 24
ZH05DS-06-06-06
ZH07DS-06-06-06 61 22
ZH07DL-06-06-06
ZH10DS-06-06-08 66 17.2 37 23 6 16.8 4.2 16.8 18.7 6 26 24.5 9.6 8 20 28
ZH10DL-06-06-08 70
ZH13DL-08-10-10 74.5 20 42.5 27.5 8 18.7 4.2 21.6 21.6 10 28 27 10.7 10 22 30
ZH13DS-08-10-10 79.5
ZH15DL-10-12-12 93.5 22.5 47 29.5 10 21.6 4.2 21.8 21.6 12 31.5 33 12 12 27 35
ZH15DS-10-12-12

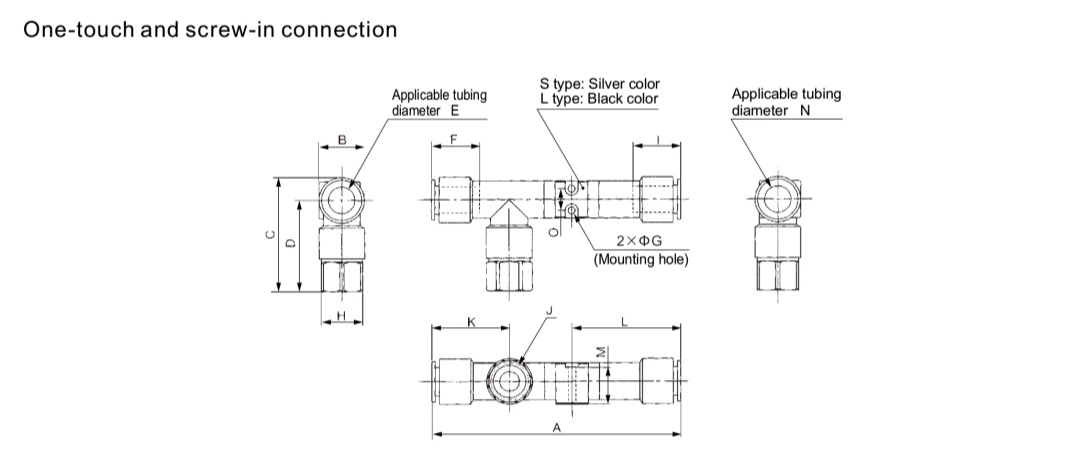

ZH13D

Modèle A B C D ΦE F ΦG H I J K L M ΦN O P
ZH05DL-06-01-06 58.5 14.2 41.5 29.5 6 16.8 3.2 12 16.8 RC1/8 24 21 7.8 6 17 24
ZH05DS-06-01-06
ZH07DS-06-01-06 61 22
ZH07DL-06-01-06
ZH10DS-06-01-08 66 17.2 44.5 30.5 6 16.8 4.2 12 18.7 RC1/8 26 24.5 9.6 8 20 28
ZH10DL-06-01-08 70
ZH13DL-08-02-10 74.5 20 53.5 38.5 8 18.7 4.2 17 21.6 RC1/4 28 27 10.7 10 22 30
ZH13DS-08-02-10 79.5
ZH15DL-10-03-12 93.3 22.5 58.5 41 10 21.6 4.2 19 21.6 RC3/8 31.5 33 12 12 27 35
ZH15DS-10-03-12
ZH05DS-06-F01-06 58.5 14.2 41.5 29.5 6 16.8 3.2 12 16.8 G1/8 24 21 7.8 6 17 24
ZH05DL-06-F01-06
ZH07DS-06-F01-06 61 22
ZH07DL-06-F01-06
ZH10DL-06-F01-08 66 17.2 44.5 30.5 6 16.8 4.2 12 18.7 G1/8 26 24.5 9.6 8 20 28
ZH10DS-06-F01-08 70
ZH13DS-08-F02-10 74.5 20 54 39 8 18.7 4.2 17 21.6 G1/4 28 27 10.7 10 22 30
ZH13DL-08-F02-10 79.5
ZH15DL-10-F03-12 93.3 22.5 58.5 41 10 21.6 4.2 19 21.6 G3/8 31.5 32.8 12 12 27 35
ZH15DS-10-F03-12

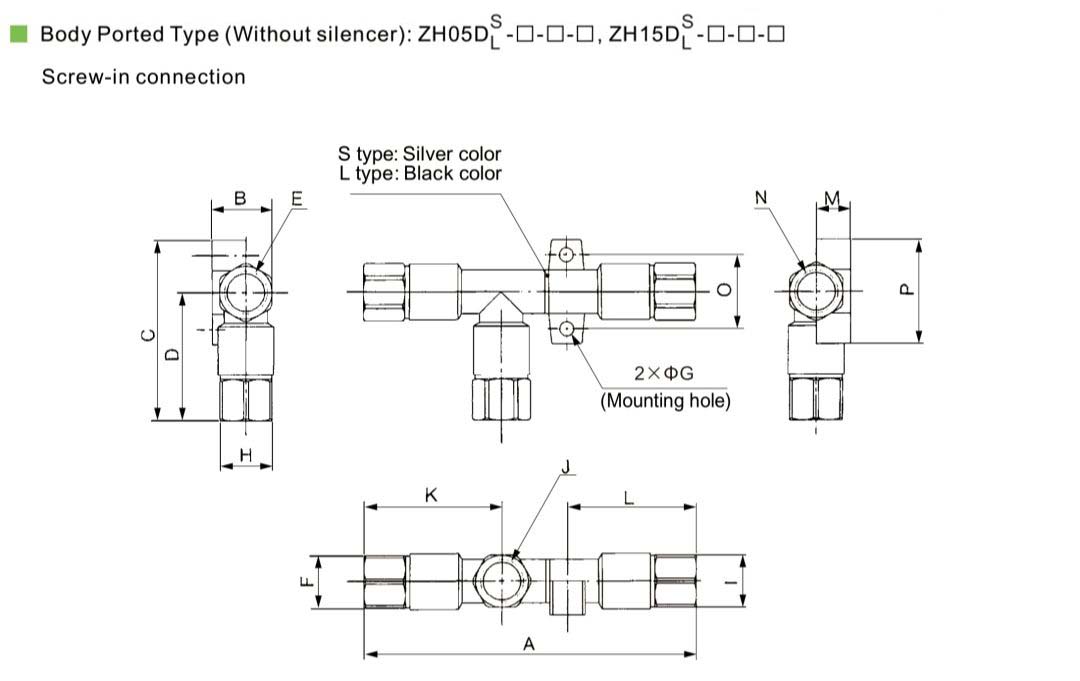

éjecteur à vide smc


Modèle A B C D E F ΦG H I J K L M N O P
ZH05DL-01-01-01 73.5 14.2 41.5 29.5 RC1/8 12 3.2 12 12 RC1/8 31.5 28.5 7.8 RC1/8 17 24
ZH05DS-01-01-01
ZH07DS-01-01-01 76 29.5
ZH07DL-01-01-01
ZH10DS-01-01-01 81.8 17.2 44.5 30.5 RC1/8 12 4.2 12 14 RC1/8 33.5 32.8 9.6 RC1/8 20 28
ZH10DL-01-01-01 85.8
ZH13DL-01-02-02 93.8 20 53.5 38.5 RC1/8 14 4.2 17 17 RC1/4 36.3 38 10.7 RC1/4 22 30
ZH13DS-01-02-02 98.8
ZH15DL-02-03-03 116.5 22.5 58.5 41 RC1/4 17 4.2 19 19 RC3/8 43 44.5 12 RC3/8 27 35
ZH15DS-02-03-03
ZH05DS-F01-F01-F01 73.5 14.2 41.5 29.5 G1/8 12 3.2 12 12 G1/8 31.5 28.5 7.8 G1/8 17 24
ZH05DL-F01-F01-F01
ZH07DS-F01-F01-F01 76 29.5
ZH07DL-F01-F01-F01
ZH10DL-F01-F01-F01 81.8 17.2 44.5 30.5 G1/8 12 4.2 12 14 G1/8 33.5 32.8 9.6 G1/8 20 28
ZH10DS-F01-F01-F01 85.8
ZH13DS-F01-F02-F02 94.3 20 54 39 G1/8 14 4.2 17 17 G1/4 36.3 38.5 10.7 G1/4 22 30
ZH13DL-F01-F02-F02 99.3
ZH15DL-F02-F03-F03 116.5 22.5 58.5 41 G1/4 17 4.2 19 19 G3/8 43 44.5 12 G3/8 27 35
ZH15DS-F02-F03-F03

éjecteur à vide smc

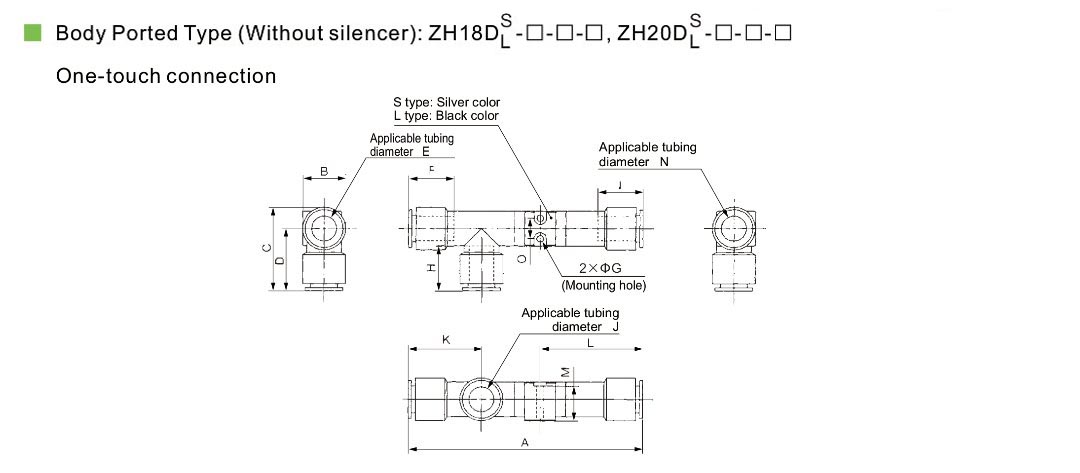

Modèle A B C D ΦE F ΦG H I ΦJ K L M ΦN O
ZH18DL-12-12-12 114 21 41 30.5 Φ12 21.8 Φ3,5 21.8 21.8 Φ12 35.5 50 17 Φ12 10
ZH18DS-12-12-12
ZH20DS-12-16-16 124.6 26.8 46 35.5 Φ12 21.8 Φ3,5 24.2 24.2 Φ16 38.5 54.3 22 Φ16 12
ZH20DL-12-16-16

éjecteur à vide en ligne

Modèle A B C D ΦE F ΦG H I J K L M ΦN O
ZH18DL-12-03-12 114 21 52.5 42 Φ12 21.8 Φ3,5 19 21.8 RC3/8 35.5 50 17 Φ12 10
ZH18DS-12-03-12
ZH20DS-12-04-16 124.6 26.8 61 50.5 Φ12 21.8 Φ3,5 24 24.2 RC1/2 38.5 54.3 22 Φ16 12
ZH20DL-12-04-16
ZH18DS-12-F03-12 114 21 52.5 42 Φ12 21.8 Φ3,5 19 21.8 G3/8 35.5 50 17 Φ12 10
ZH18DL-12-F03-12
ZH20DS-12-F04-16 124.6 26.8 61 50.5 Φ12 21.8 Φ3,5 24 24.2 RC1/2 38.5 54.3 22 Φ16 12
ZH20DL-12-F04-16

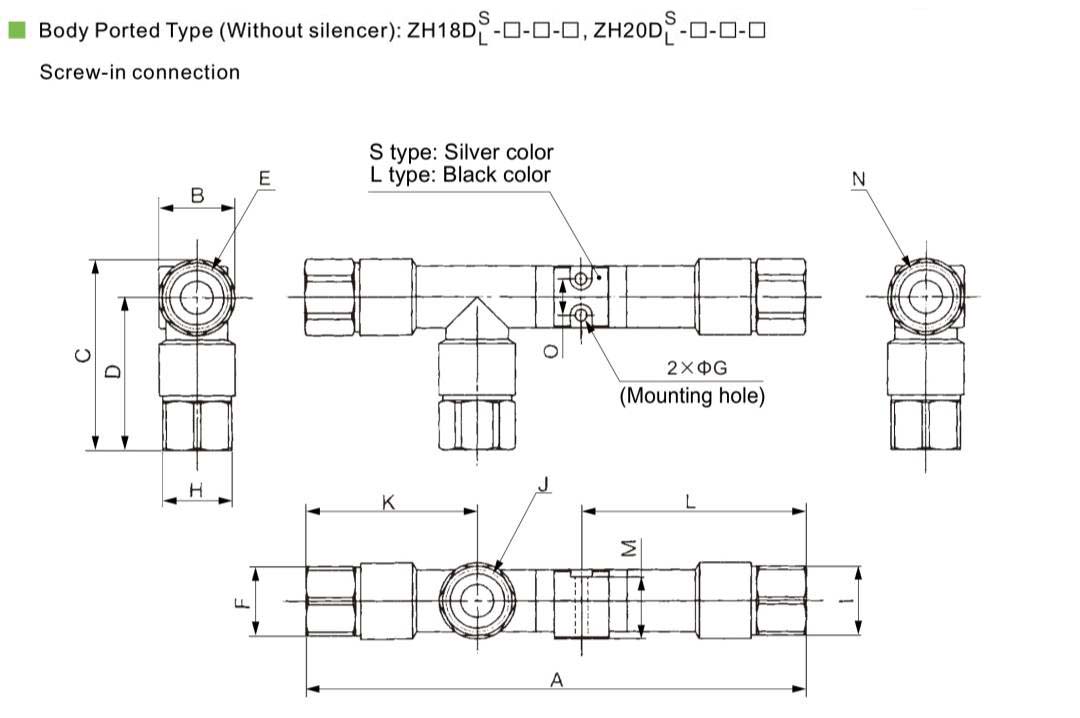

éjecteur pneumatique à vide

Modèle A B C D E F ΦG H I J K L M N O
ZH18DL-03-03-03 137 21 52.5 42 RC3/8 19 Φ3,5 19 19 RC3/8 47 61.5 17 RC3/8 10
ZH18DS-03-03-03
ZH20DL-03-04-04 151.1 26.8 61 50.5 RC3/8 19 Φ3,5 24 24 RC1/2 50 69.3 22 RC1/2 12
ZH20DS-03-04-04
ZH18DS-F03-F03-F03 137 21 52.5 42 G3/8 19 Φ3,5 19 19 G3/8 47 61.5 17 G3/8 10
ZH18DL-F03-F03-F03
ZH20DS-F03-F04-F04 151.1 26.8 61 50.5 G3/8 19 Φ3,5 24 24 G1/2 50 69.3 22 G1/2 12
ZH20DL-F03-F04-F04
