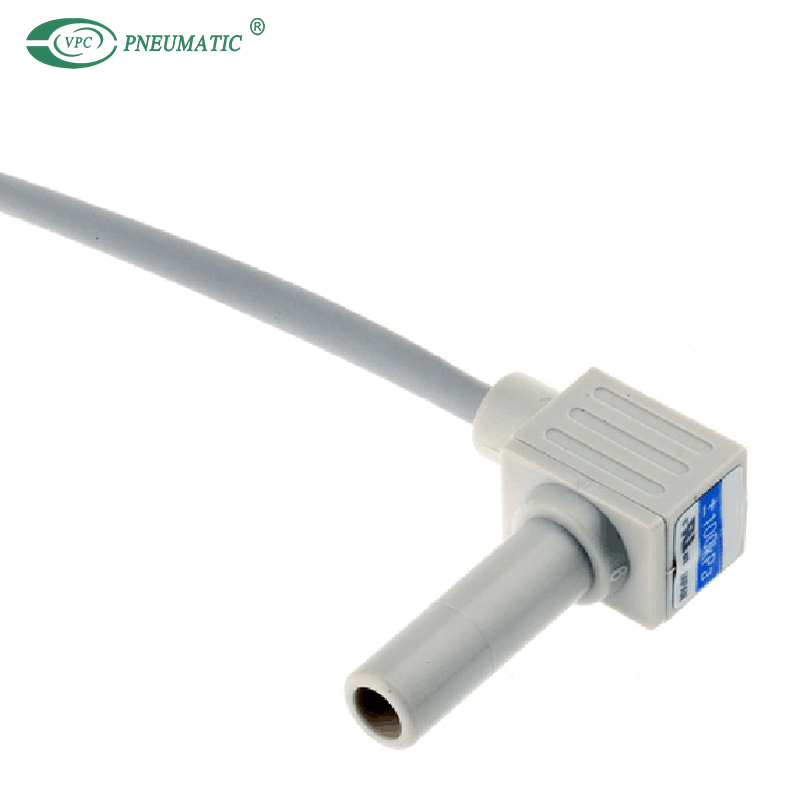

PSE541 and PSE543 are remote vacuum sensors with a 1 to 5V analog signal output. The sensor construction optimizes space savings, for tight, constrained spaces. PSE541 is for a low vacuum (-101 to 0 kPa), while PSE543 is for compound pressure (-100 to 100 kPa). PSE sensors can monitor any non-corrosive, non-flammable gas. 8 different port options offer tremendous adaptability to various applications. The cable is molded into the sensor head and is not replaceable. CE and RoHS compliant, with an IP40 enclosure rating.

  • PSF540

  • VPC Pneumatic

  • 8481804090

Moyen de travail:
Air, Gaz non corrosif, Gaz ininflammable
Régler la plage de pression:
Pression positive(0 à 1MPa)
Pression négative (0 à -101kPa)
Pression composée (-100 à 100kPa)
Enceinte:
IP40
État de disponibilité:
enquête Ajouter au panier

Product Description

■  Caractéristique du produit

1. Le plus petit capteur de vide à distance, pour les applications les plus compactes

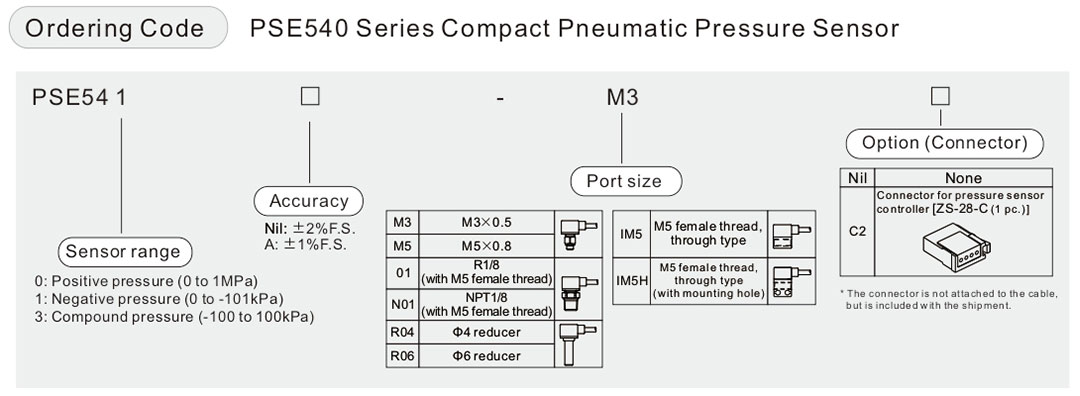

2. Les 8 options de ports différentes offrent une formidable adaptabilité à diverses applications.

3. Le câble est moulé dans la tête du capteur et n'est pas remplaçable.

4. Conforme CE et RoHS, avec un indice de protection IP40.

pse540

Product Specification

■  spécification

Modèle PSE540 PSF541 PSF543
Plage de pression nominale 0 à 1MPa   0 à -101kPa -100 à 100kPa
Pression d'épreuve 1,5MPa 500kPa
Milieu de travail Air/Gaz non corrosif/Gaz ininflammable
Tension d'alimentation 12 à 24 V CC ± 10 %, ondulation (pp) 10 % ou moins (avec protection de connexion inversée)
Consommation de courant 15 mA ou moins
Spécifications de sortie

Sortie analogique: 1 à 5 V (dans la plage de pression nominale), 0,6 à 1 V (dans la plage de sortie analogique d'extension)

Impédance de sortie : Environ 1kΩ

Précision

(Température ambiante à 25℃)

 PSE54□ : ± 2 % FS (dans la pression nominale), ± 5 % FS (dans la sortie analogique de l'extension) PSE54□A : ± 1 % FS (dans la pression nominale), ± 3 % FS (dans la sortie analogique de l'extension)
Linéarité ±0,7 % FS ou moins ±0,4 % FS
Répétabilité   ±0,2% FS
Effet de la tension d'alimentation   ±0,8 % FS
Environnement Enceinte IP40
Température de fonctionnement Fonctionnement : 0 à 50 ℃, Stockage : -20 à 70 ℃ (Pas de gel ni de condensation)
Humidité d'exploitation Fonctionnement/Stockage : 35 à 85 % RH (sans condensation)
Résister à la tension AC 1000V (en 50/60Hz) pendant 1 minute entre les bornes et le boîtier
La resistance d'isolement 50 MΩ ou plus (DC 500 V mesuré via un mégohmmètre) entre les bornes et le boîtier
Caractéristiques de température ±2% FS (référence 25℃)
Câble du capteur

Câble en vinyle robuste résistant à l'huile (ellipse), 3 conducteurs, 2,7×3,2, 3 m,

Surface du conducteur : 0,15 mm², diamètre extérieur de l'isolant : 0,9 mm

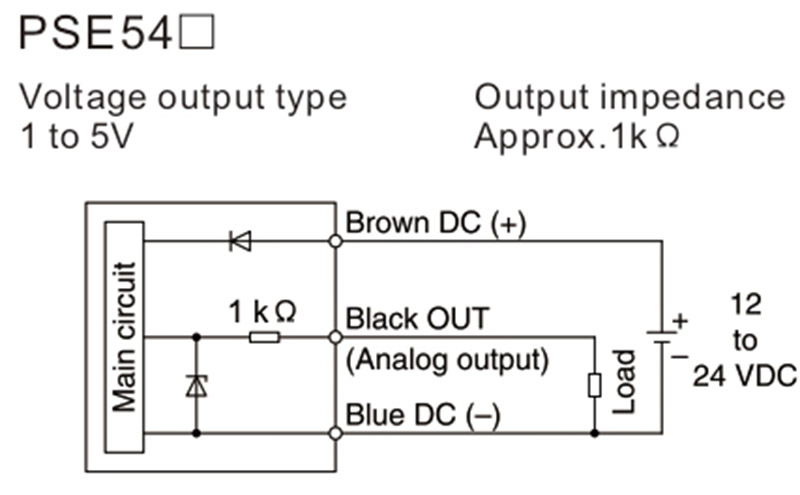

■  Exemple de circuit interne et de câblage

contrôleur de pression d'air

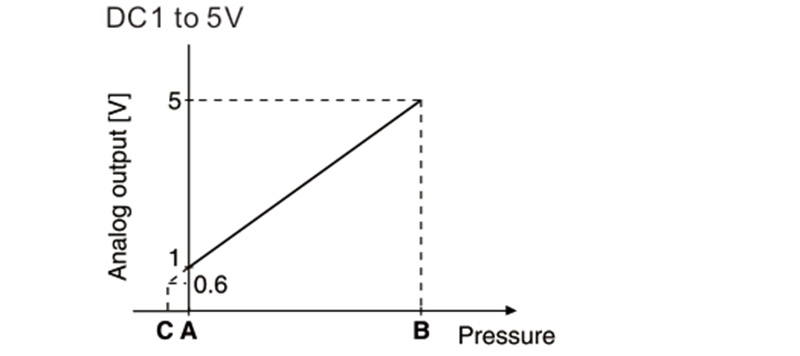

■  Sortie analogique

interrupteur de capteur de vide

Gamme Plage de pression nominale A B C
Pour la pression sous vide 0 à -101,0 kPa 0 kPa -101,0kPa 10,1kPa
Pour pression composée -100,0 à 100,0kPa -100,0kPa 101,0 kPa ―
Pour pression positive 0 à 1,0 MPa 0 kPa 1,0MPa -0,1MPa

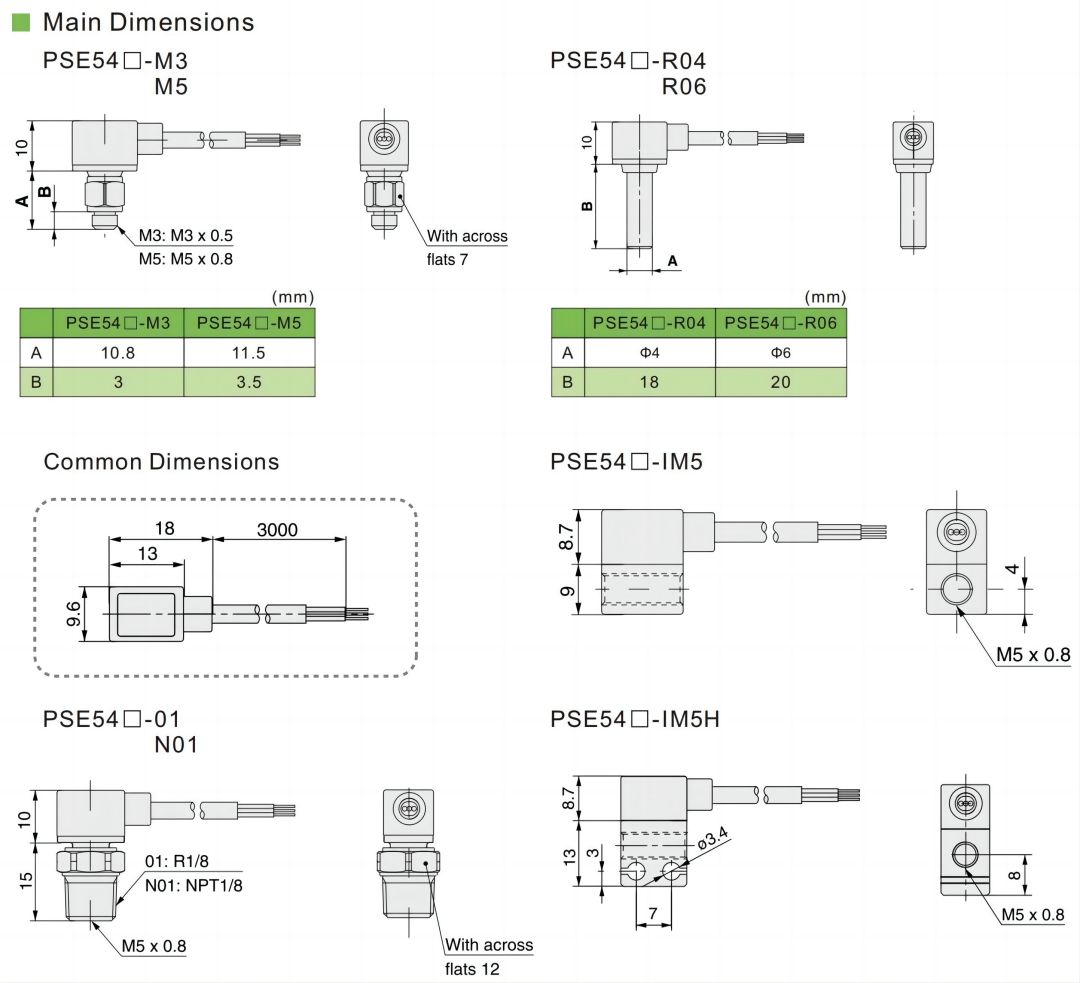

Main Dimensions

pressostat électronique
