| Classe de préotection: | |
|---|---|
| Consommation d'énergie: | |
| Plage de pression: | |
| Taille du port disponible: | |

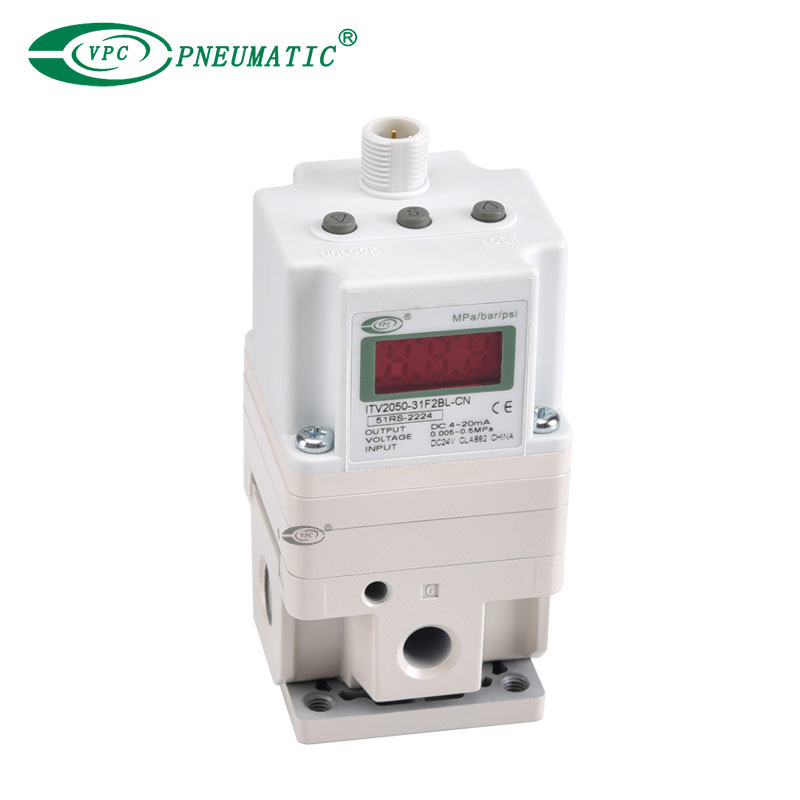

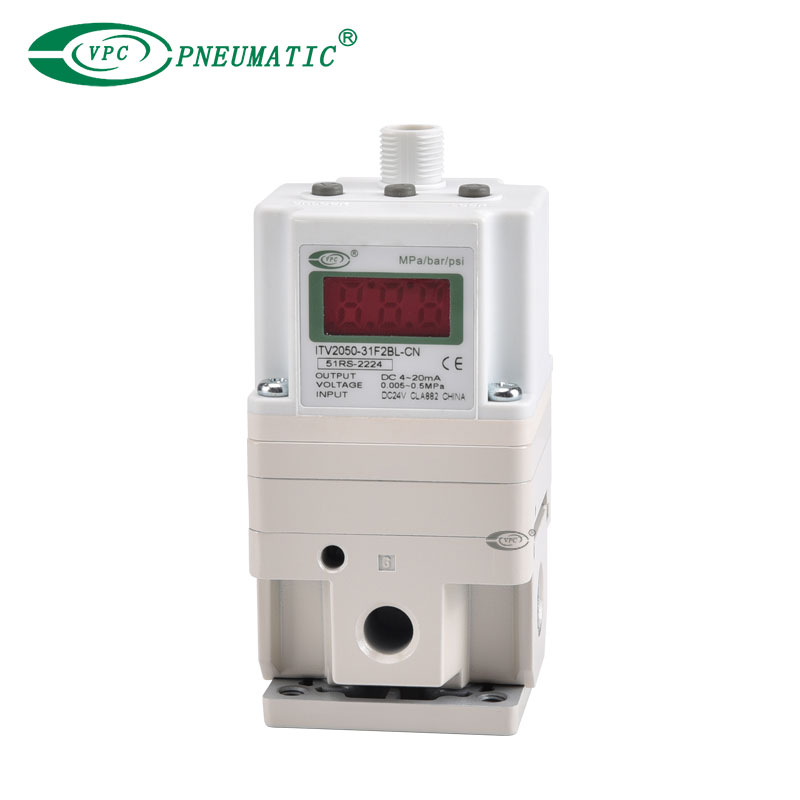

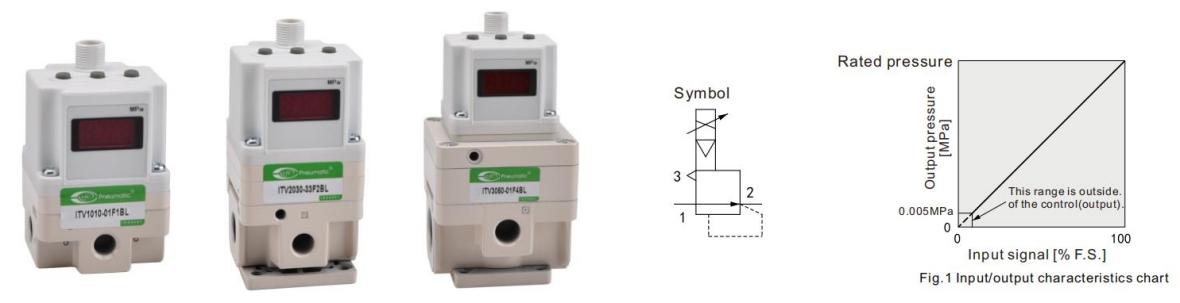

Description du produit
1) Mode proportionnel électrique, réalisant un contrôle non polaire de la pression de sortie.
2) Il peut réaliser une télécommande et un contrôle de programme.
3) Par rapport au contrôle intermittent, le système est simplifié et les composants sont considérablement réduits.
4) Par rapport à la vanne proportionnelle hydraulique, petit volume, poids léger, structure compacte, poids léger, faible coût, mais la vitesse de réponse est beaucoup plus lente que celle du système hydraulique, plus sensible aux changements de charge.
5) Faible consommation d’énergie : moins de 4 W (forme de communication).
6) Pas d'incendie, pas de pollution. Il est moins affecté par le changement de température.
Spécifications du produit

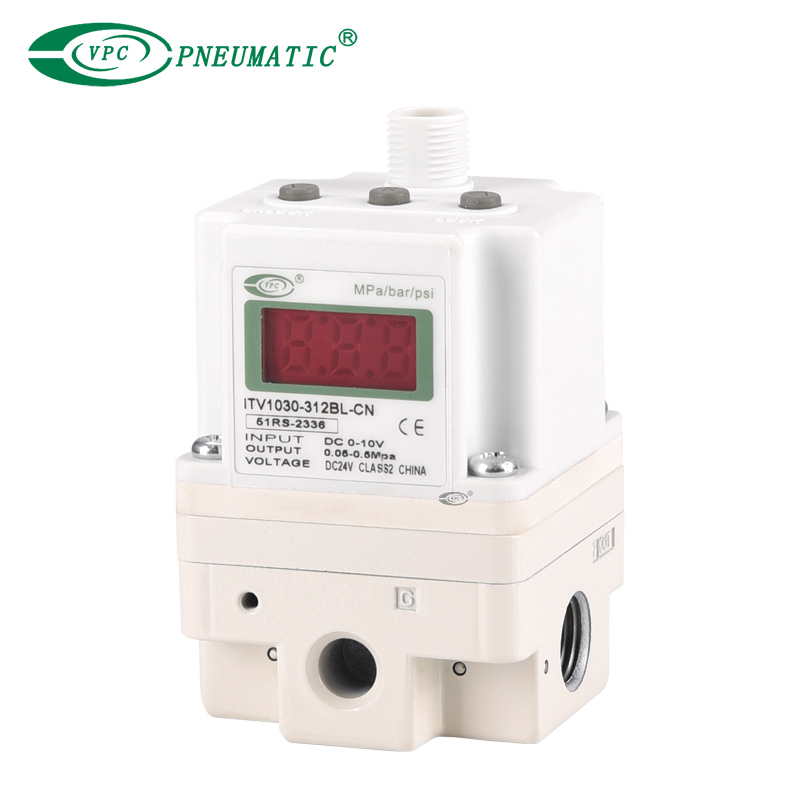

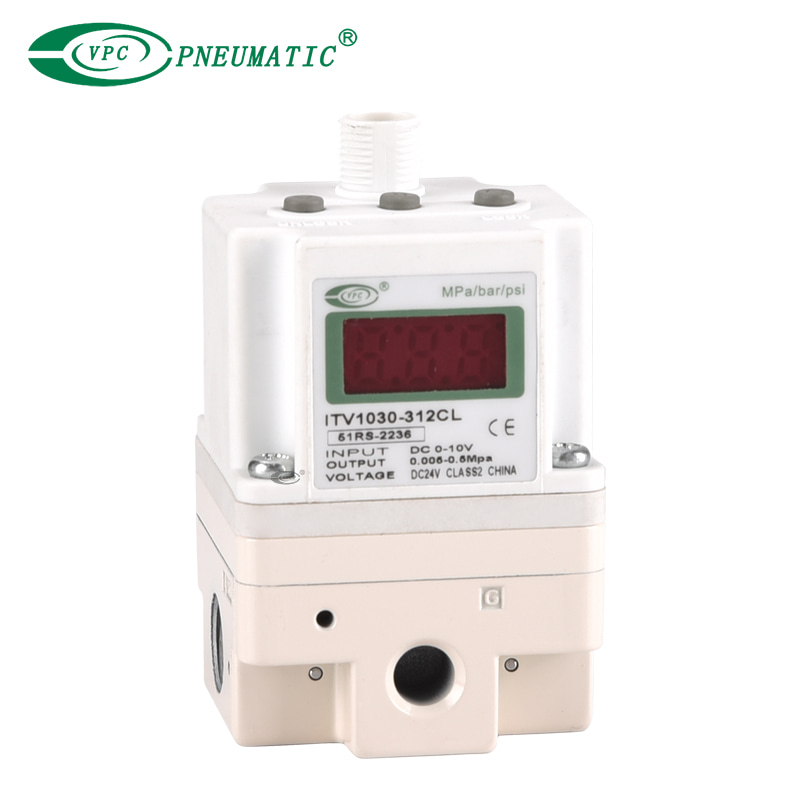

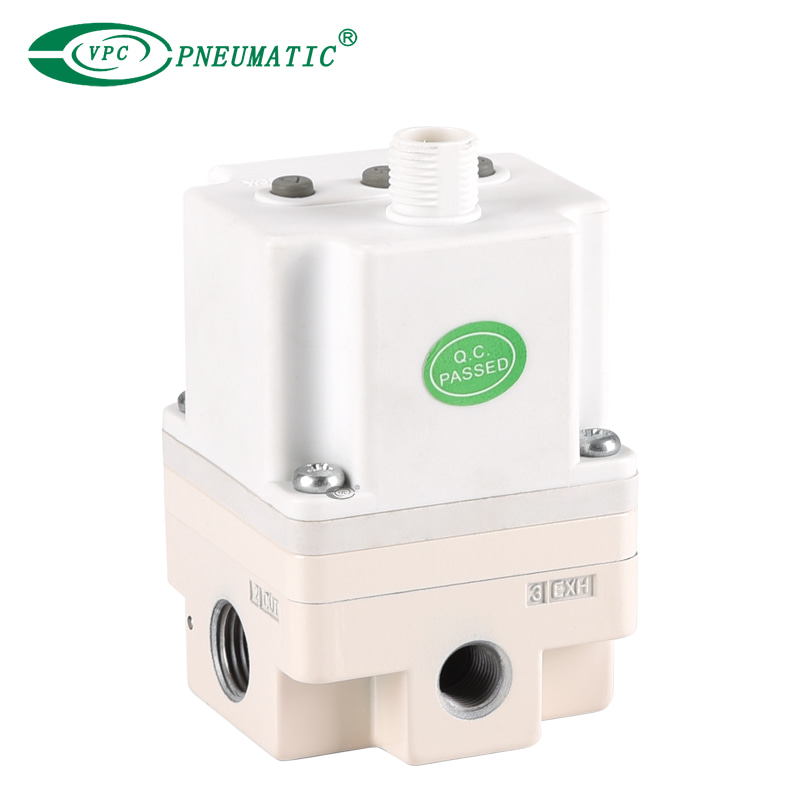

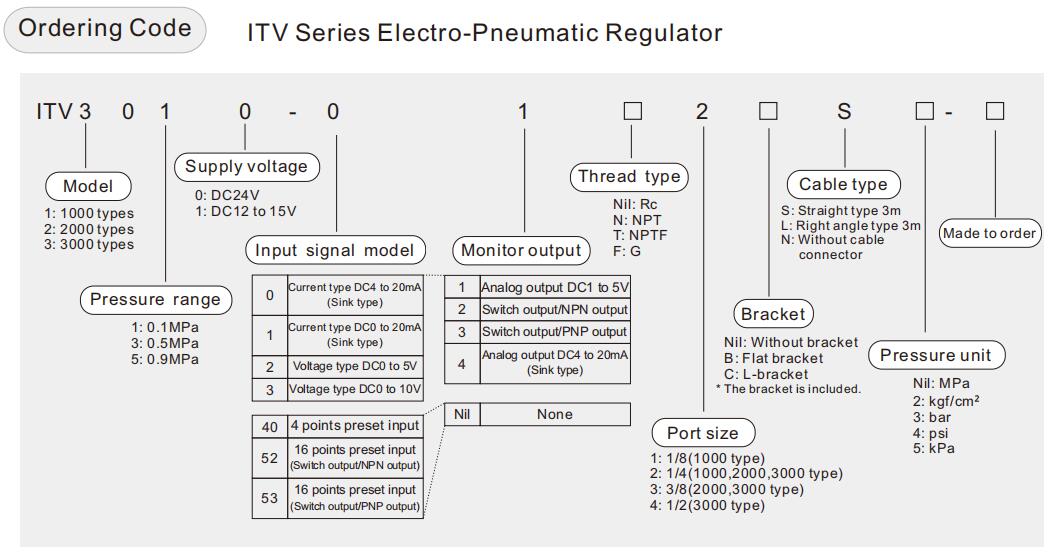

| Modèle | ITV101□*6) | ITV103□*6) | ITV105□*6) | |
| ITV201□ | ITV203□ | ITV205□ | ||
| ITV301□ | ITV303□ | ITV305□ | ||
| Min.pression d'alimentation | Pression de réglage +0,1MPa | |||
| Max.pression d'alimentation | 0,2MPa | 1,0MPa | ||
| Plage de pression réglée | 0,005 à 0,1MPa | 0,005 à 0,5MPa | 0,005 à 0,9MPa | |
| Source de courant | Tension | 24 V CC ± 10 %, 12 à 15 V CC | ||
| Consommation de courant | Tension d'alimentation type 24 VCC : 0,12 A ou moins Tension d'alimentation de type 12 à 15 VCC : 0,18 A ou moins | |||
| Signal d'entrée | Type actuel*1) | 4 à 20 mADC, 0 à 20 mADC (type dissipateur) | ||
| Type de tension | 0 à 5 VCC,0 à 10 VCC | |||
| Entrée prédéfinie | 4 points (commun négatif), 16 points (pas de polarité commune) | |||
| Impédance d'entrée | Type actuel | 250Ω ou moins*5) | ||
| Type de tension | Environ 6,5 kΩ | |||
| Entrée prédéfinie | Tension d'alimentation type 24 VDC : env.4,7 kΩ Tension d'alimentation type 12 VDC : env.2,0 kΩ | |||
Signal de sortie*2) (Sortie moniteur) | Sortie analogique | 1 à 5 VDC (Impédance de sortie : environ 1 kΩ) 4 à 20 mADC (type Sink) (Impédance de sortie : 250 kΩ ou moins) Précision de sortie ± 6 % FS ou moins | ||
| sortie de commutation | Sortie collecteur ouvert NPN : Max.30 V, 80 mA Sortie collecteur ouvert PNP : Max.80 mA | |||
| Linéarité | ±1 % FS ou moins | |||
| Hystérèse | 0,5 % FS ou moins | |||
| Répétabilité | ±0,5 % FS ou moins | |||
| Sensibilité | 0,2 % FS ou moins | |||
| Caractéristiques de température | ±0,12 %FS/℃ ou moins | |||
| Affichage de la pression de sortie*3) | Précision | ±2%FS±1 chiffre ou moins | ||
| Unité min. | MPa : 0,001, kgf/cm2: 0,01, barre : 0,01, livres par pouce carré : 0,1*4), kPa : 1 | |||
| Température ambiante et du fluide | 0 à 50℃ (Pas de condensation) | |||
| Enceinte | IP65 | |||
Note
*1) Le type 2 fils DC4 à 20 mA n'est pas disponible.Une tension d'alimentation (DC24V ou DC12 à 15V) est requise.
*2) Sélectionnez soit la sortie analogique, soit la sortie de commutation.De plus, lorsque la sortie de commutation est sélectionnée, sélectionnez la sortie NPN ou la sortie PNP.
Lors de la mesure de la sortie analogique ITV de DC1 à 5 V, si l'impédance de charge est inférieure à 100 kΩ, la sortie analogique
une précision de surveillance de ± 6 % (étendue totale) peut ne pas être disponible.Le produit avec une précision de ± 6 %
est fourni sur votre demande.La pression de sortie reste inchangée.
*3) Le réglage des valeurs numériques telles que le réglage du zéro/de l'échelle ou le type d'entrée prédéfini est défini en fonction du min.
unités pour l'affichage de la pression de sortie (par exemple 0,001 à 0,500MPa).Notez que l’unité ne peut pas être modifiée.
*4) Le min.L'unité pour les types 0,9 MPa (130 psi) est de 1 psi.
*5) Valeur pour l'état sans circuit de surintensité inclus.Si une allocation est prévue pour un circuit de surintensité, l'entrée
l'impédance varie en fonction du courant d'entrée.C'est 350 Ω ou moins pour un courant d'entrée de 20 mA CC.
*6) La série ITV1000 est une spécification sans graisse (pièces en contact avec le fluide).
*7) Les caractéristiques ci-dessus sont limitées à l'état statique.Lorsque l'air est consommé du côté sortie, la pression peut fluctuer.

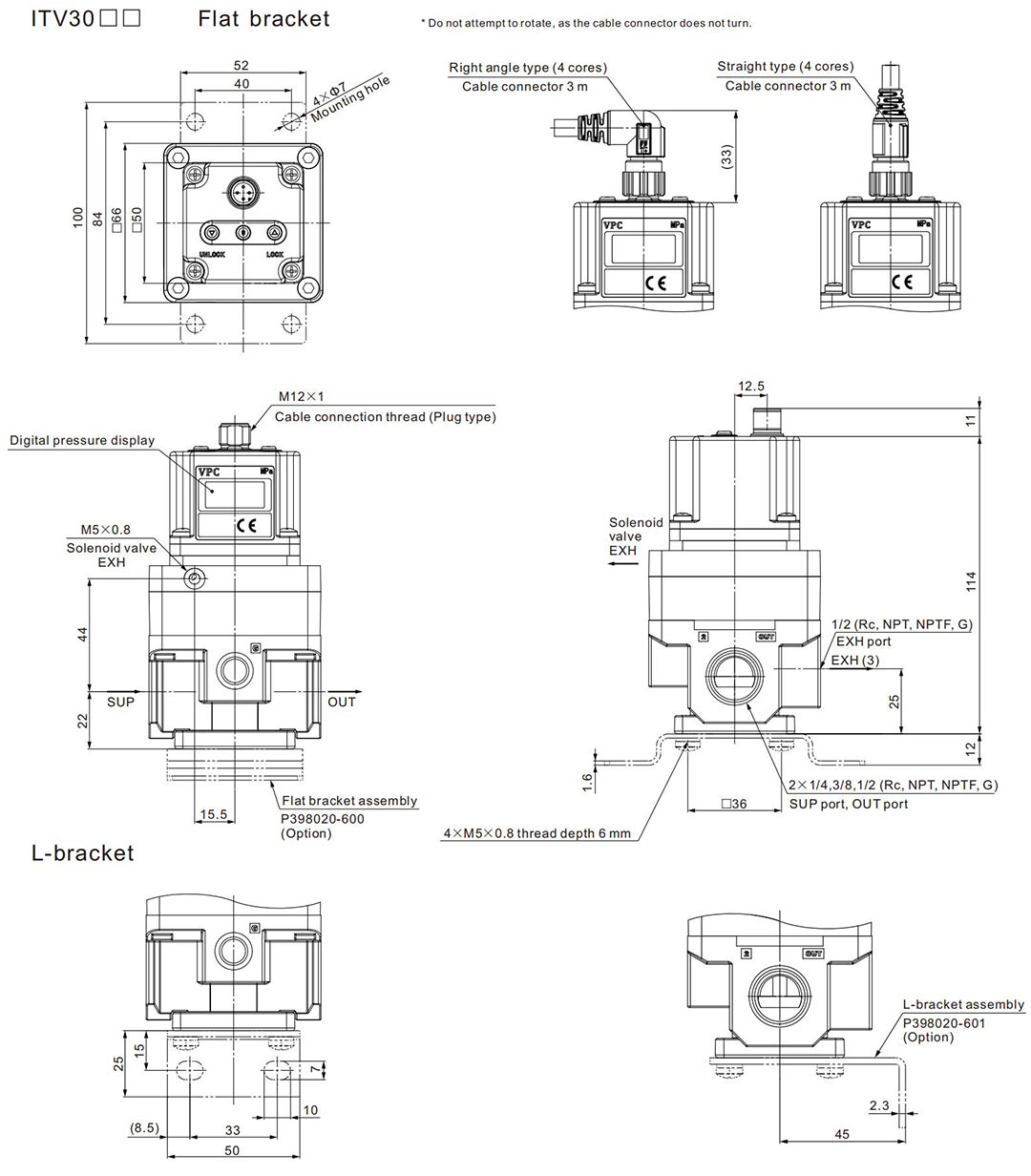

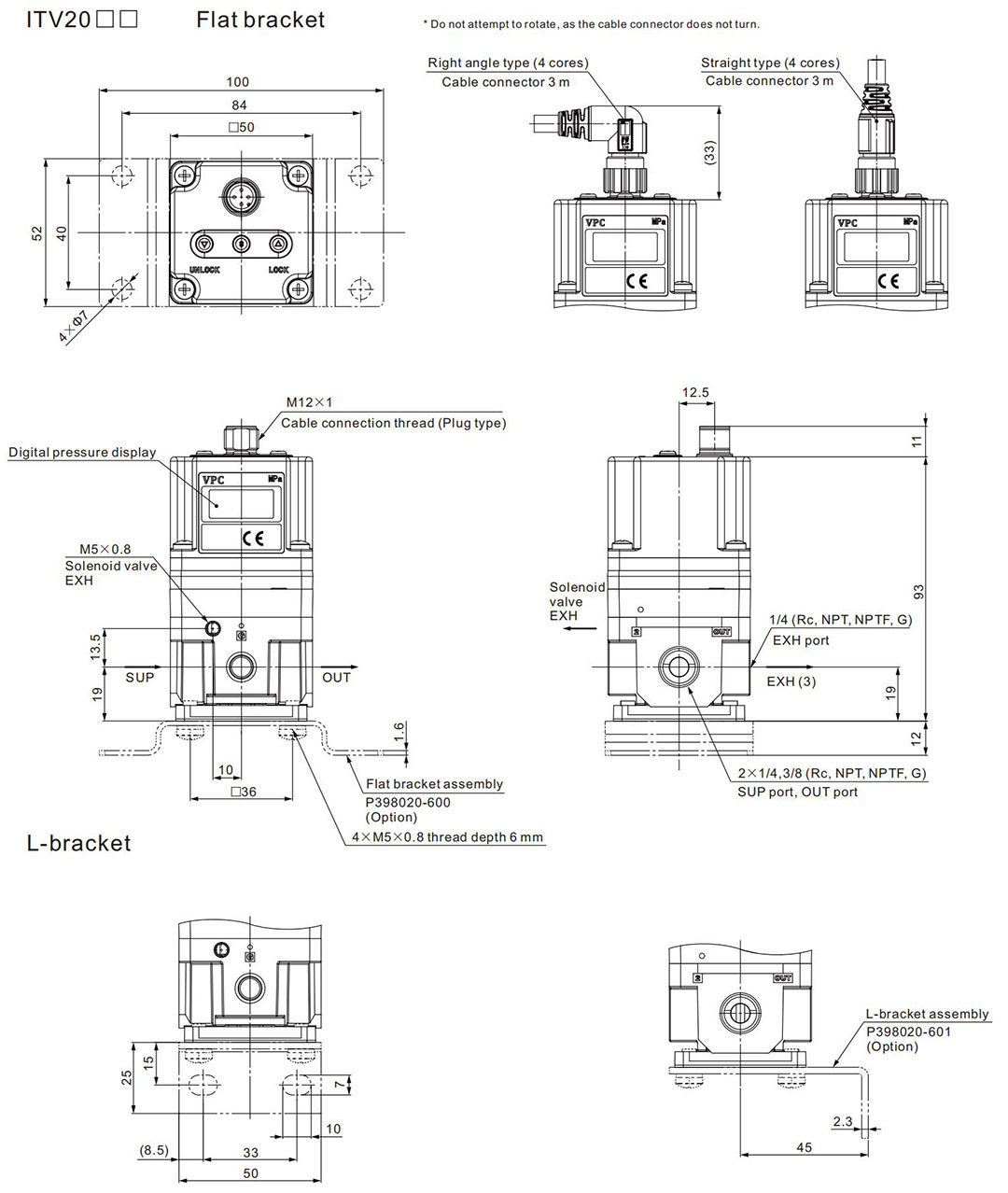

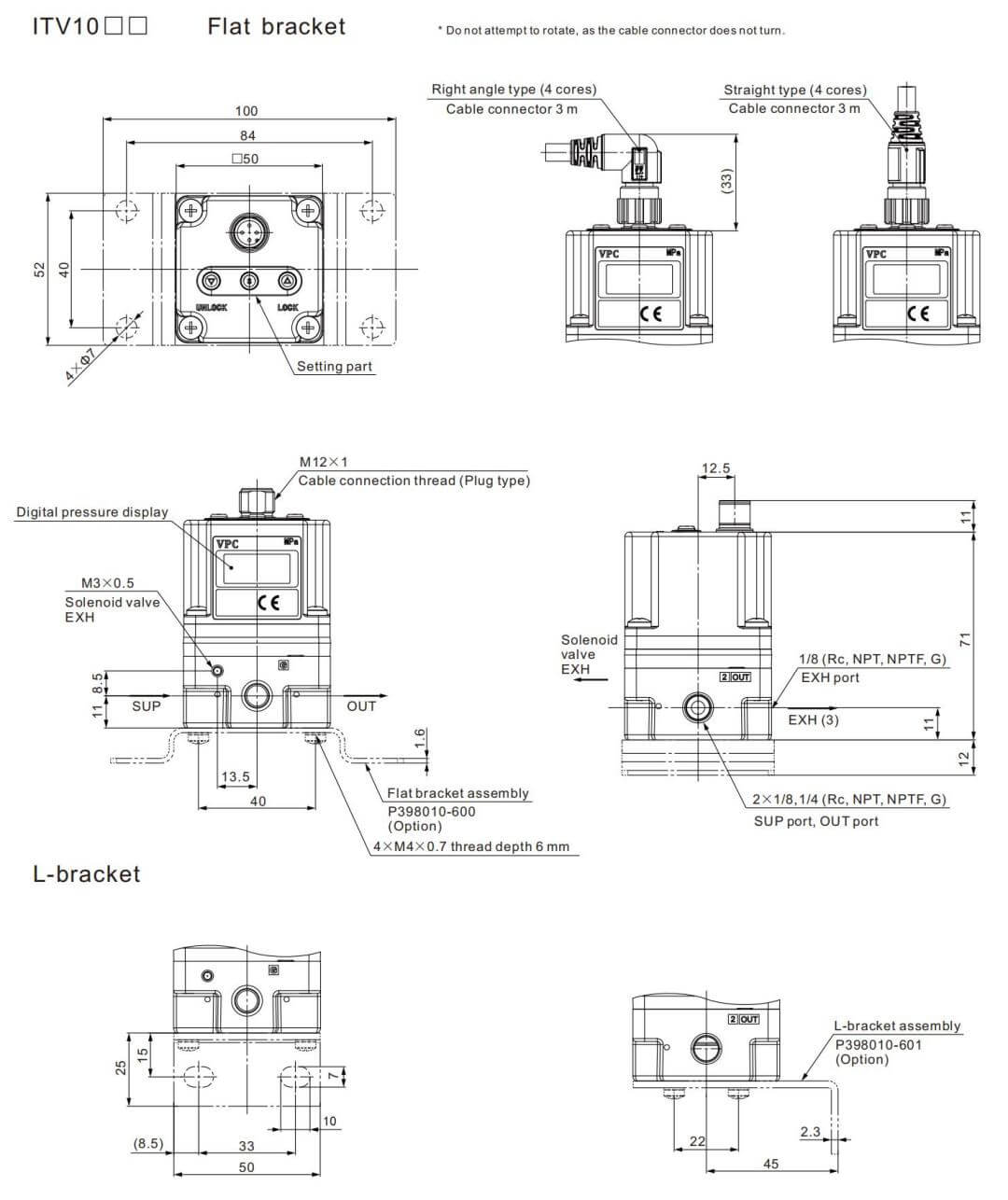

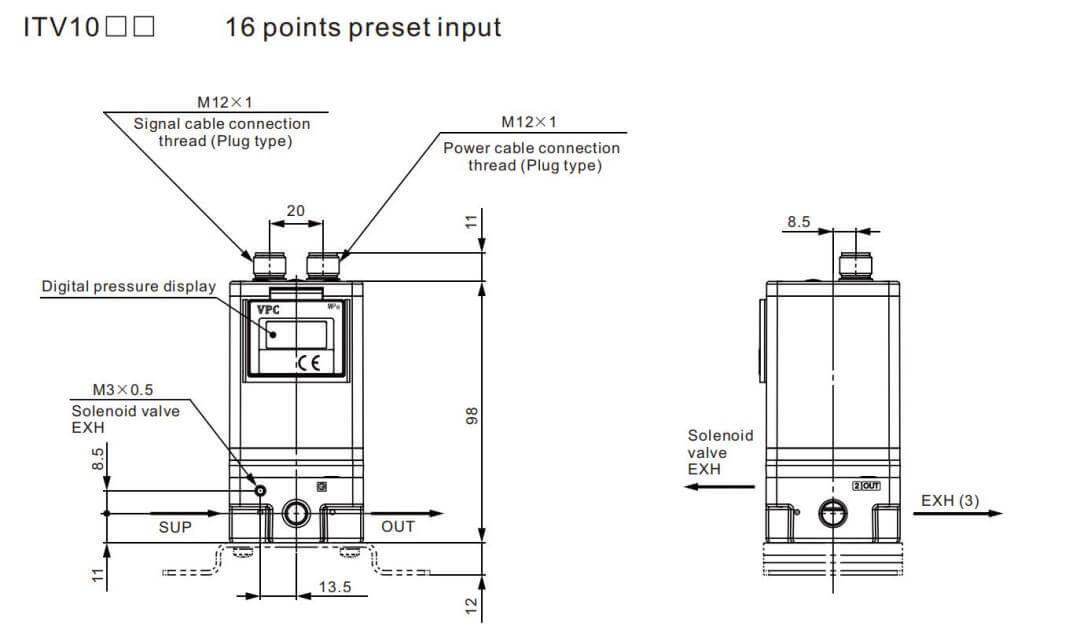

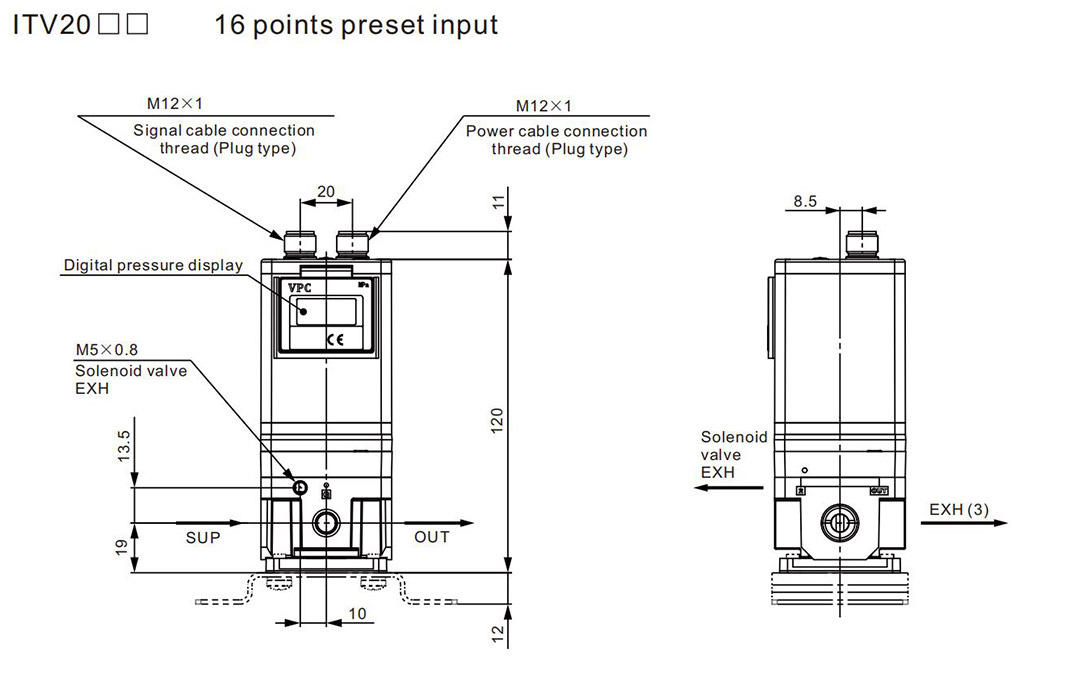

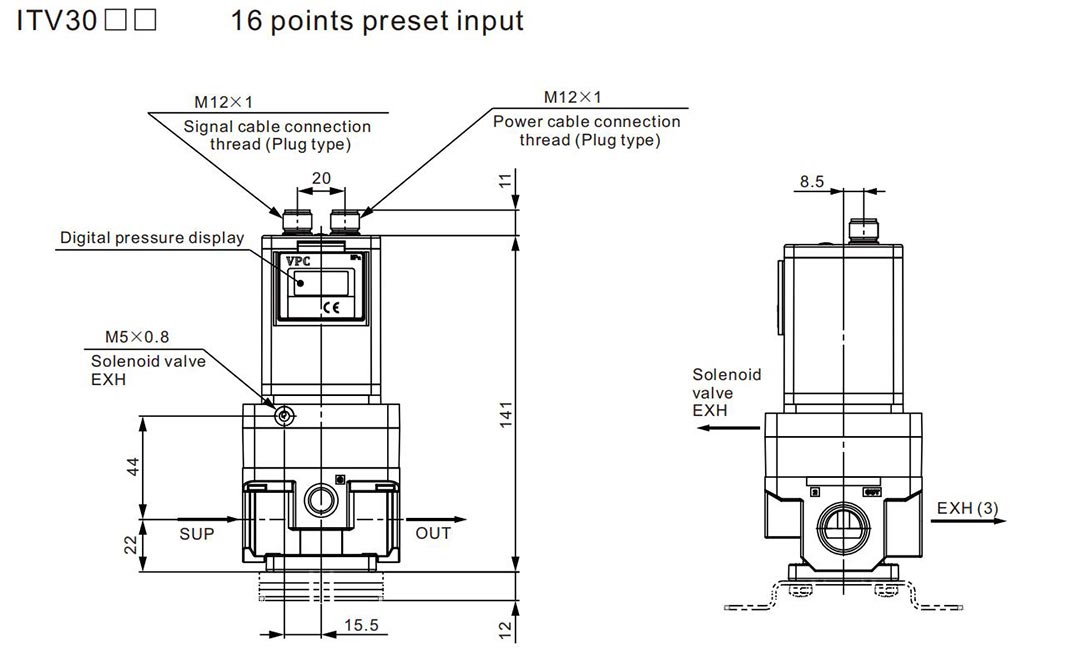

dimensions du produit
