| Booster Regulator Body Material:: | |
|---|---|
| Pression de travail: | |
| Capacité du réservoir: | |
| Réservoir: | |

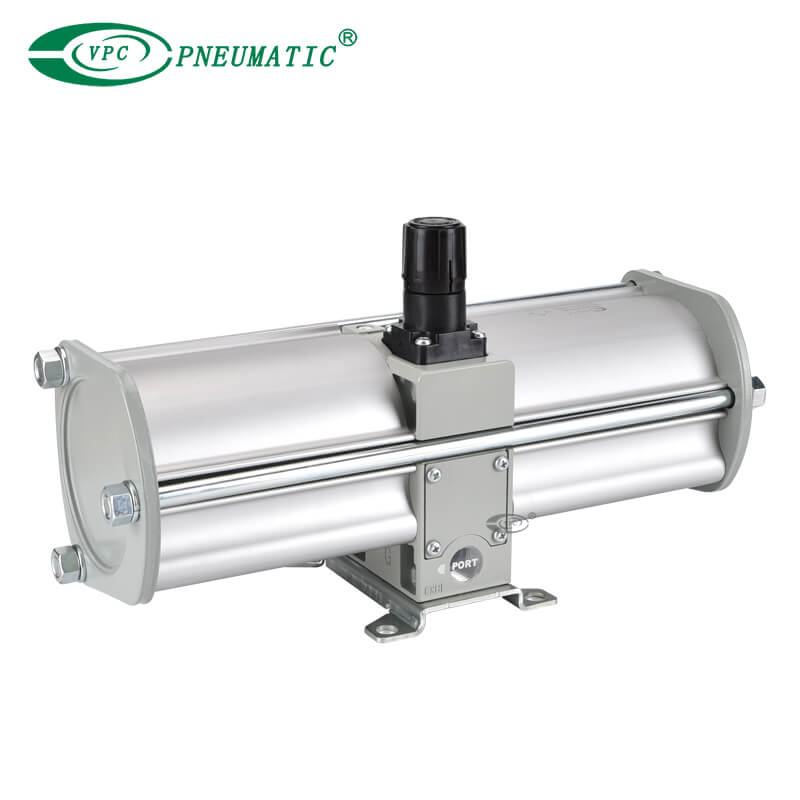

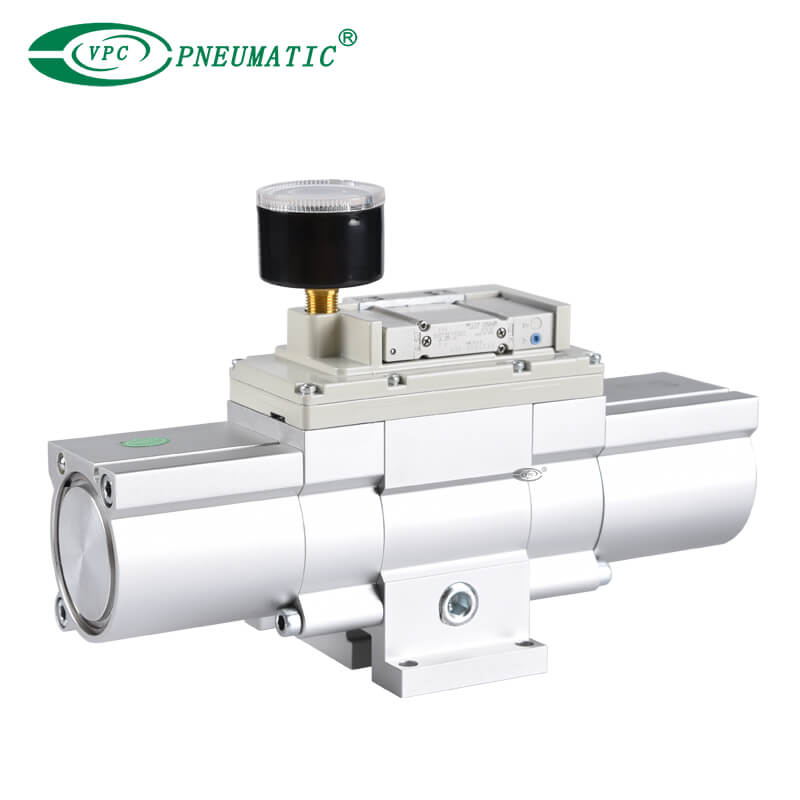

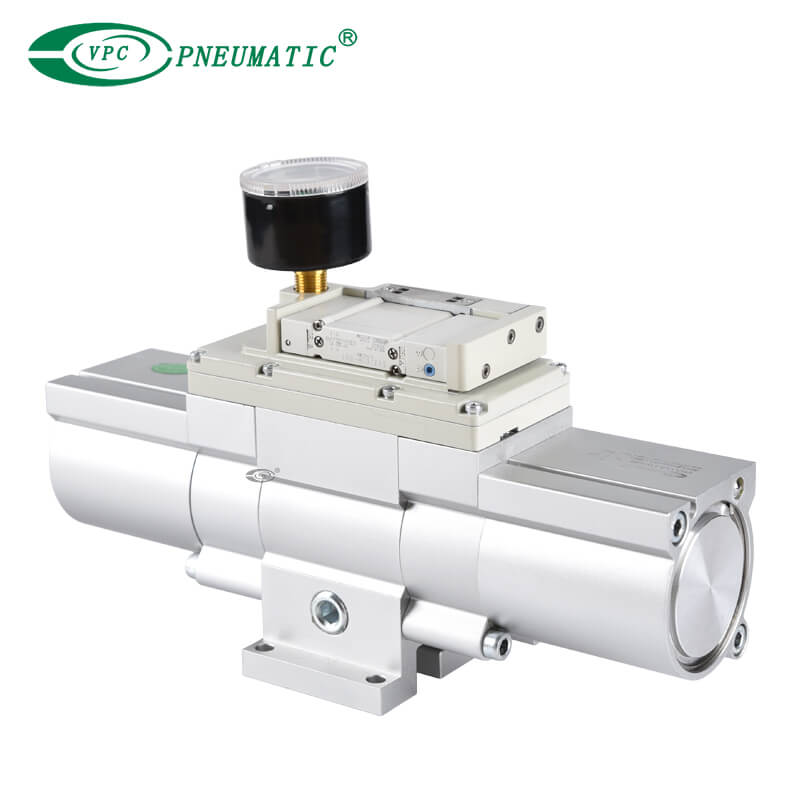

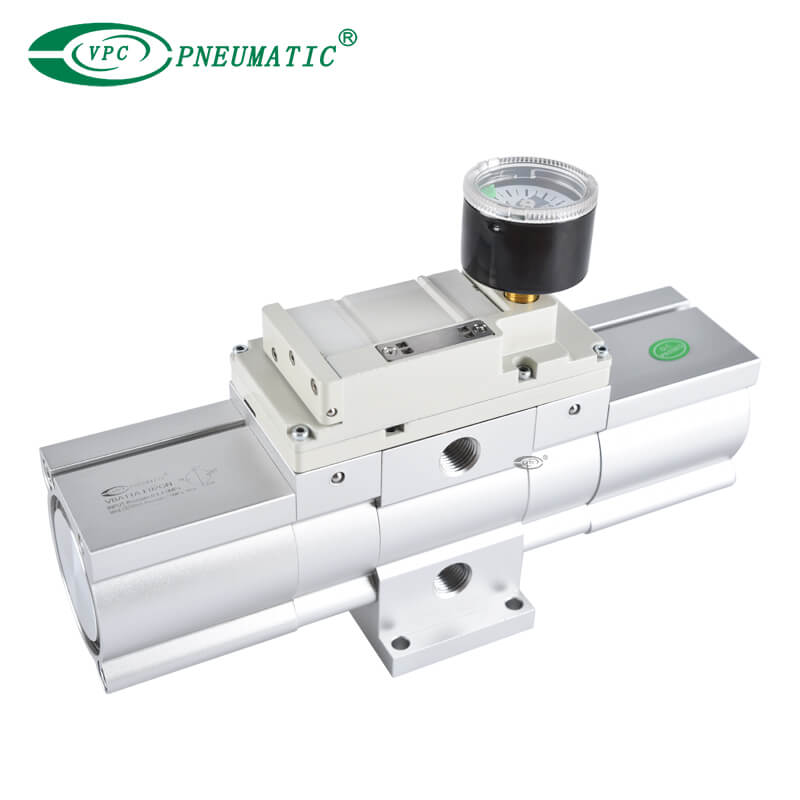

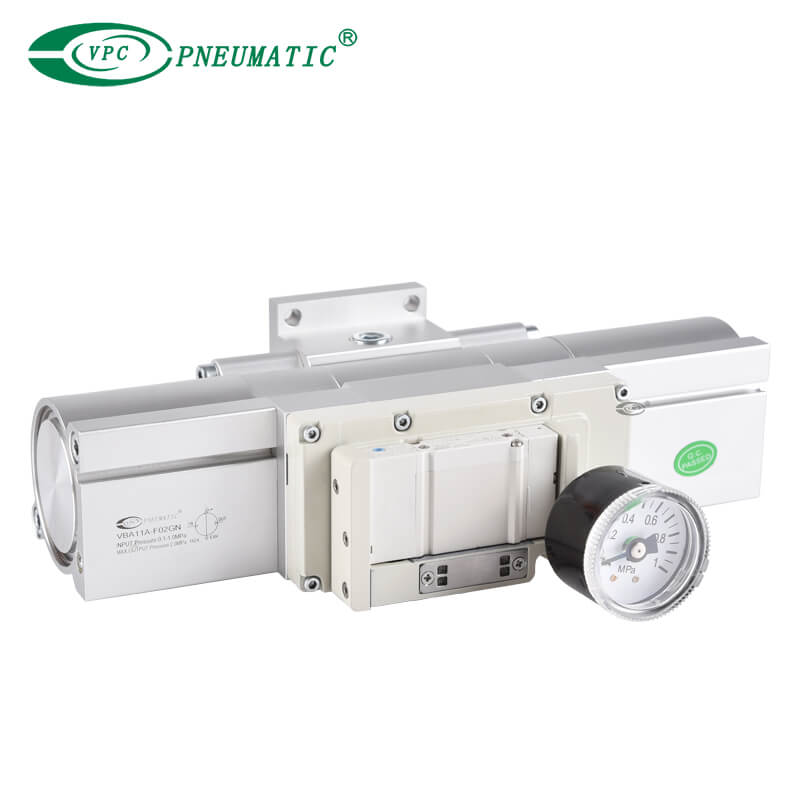

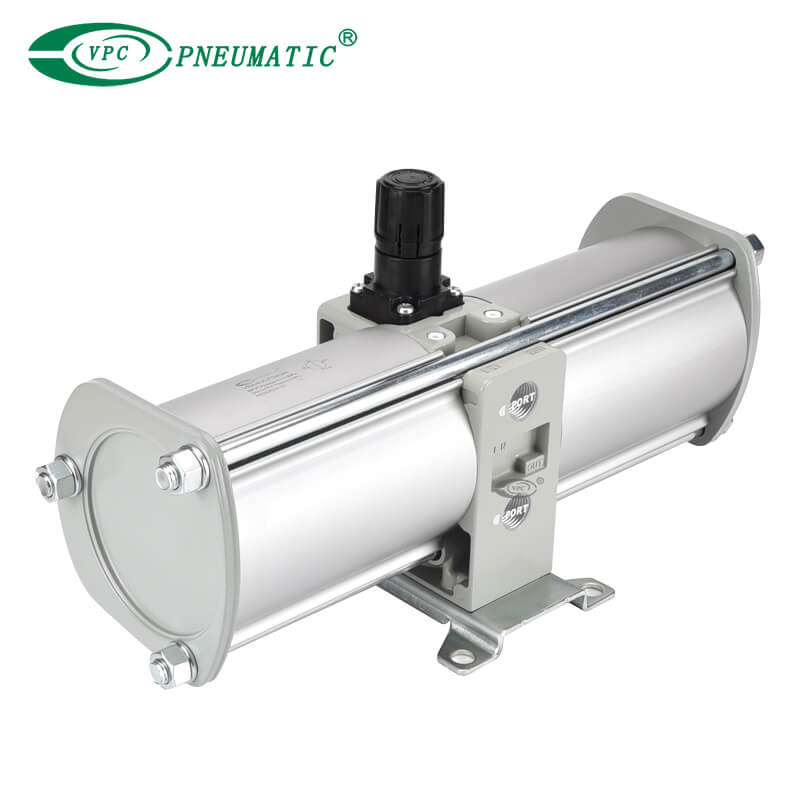

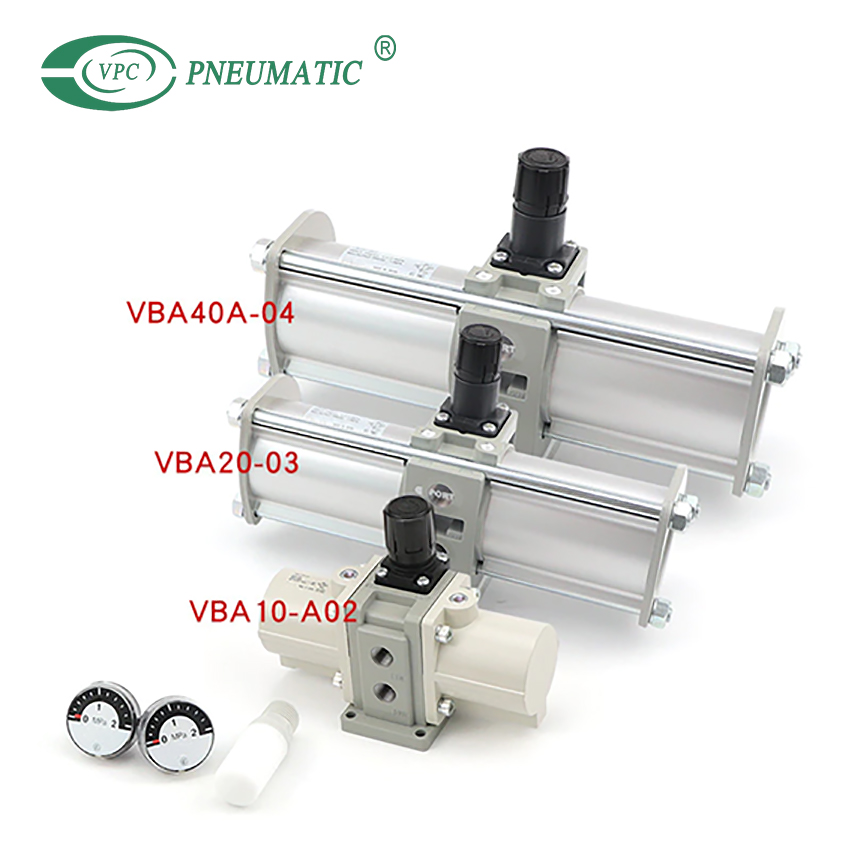

Description du produit
1. Réglage facile de la pression de sortie.
2. Augmente la pression de la conduite locale sans nécessiter de puissance supplémentaire.
3. Possibilité d'obtenir un maximum de double pression en connectant l'air à une conduite d'usine.(VBA11A : maximum 4 fois)

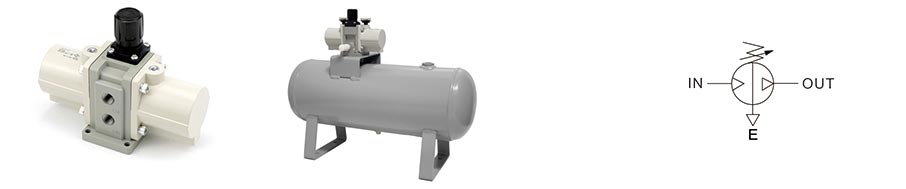

4. Type peu encombrant qui connecte directement les réservoirs d'air et les régulateurs de surpression.

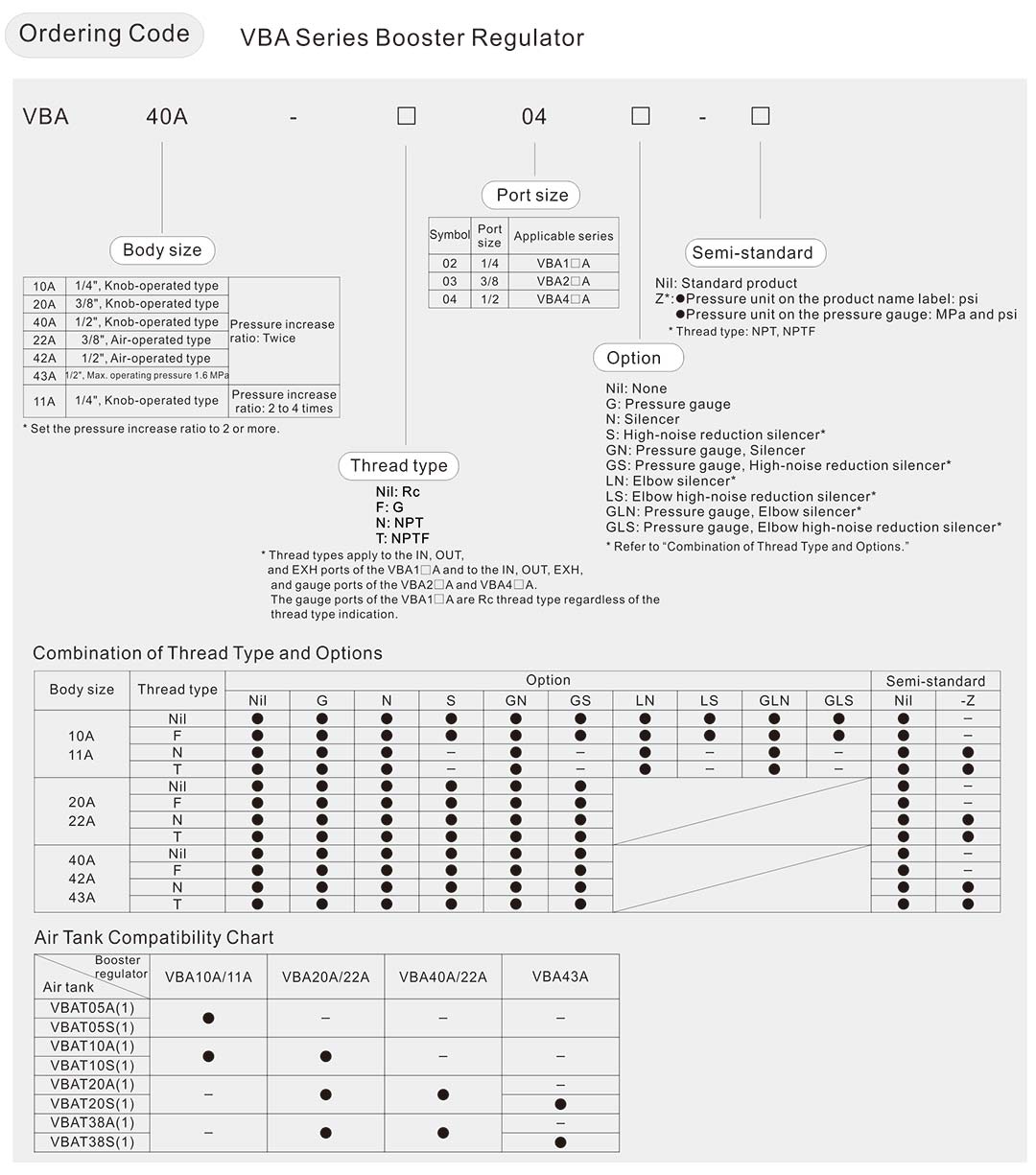

Spécifications du produit
| Modèle | VBA10A-02 | VBA20A-03 | VBA40A-04 | VBA22A-03 | VBA42A-04 | VBA43A-04 | VBA11A-02 |
| Milieu de travail | Air comprimé | ||||||
Augmentation de la pression rapport | Deux fois | 2 à 4 fois*4) | |||||
| Mécanisme de réglage de la pression | Commande par bouton avec mécanisme de décharge*2) | À commande pneumatique | Actionné par bouton avec mécanisme de décharge*2) | ||||
Débit max.*3) [L/min (ANR)] | 230 | 1000 | 1900 | 1000 | 1900 | 1600 | 70 |
| Plage de pression de réglage (Mpa) | 0,2 à 2,0 | 0,2 à 1,0 | 0,2 à 1,6 | 0,4 à 2,0 | |||
| Plage de pression d'alimentation (Mpa) | 0,1 à 1,0 | ||||||
| Pression d'épreuve(Mpa) | 3 | 1.5 | 2.4 | 3 | |||
| Taille du port (RC)(IN/OUT : 2 emplacements) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
Orifice du manomètre (Rc) (ENTRÉE/SORTIE : 2 emplacements) | 1/8 | ||||||
| Port de connexion du réservoir (avec prise)*5) | 1/4 | 3/8 | 1/2 | 3/8 | 1/2 | 1/4 | |
| Température ambiante et fluide (℃） | 2 à 50 (pas de congélation) | ||||||
| Installation | Horizontal | ||||||
| Lubrification | Graisse (non lubrifiante) | ||||||
| poids (kg) | 0.84 | 3.9 | 8.6 | 3.9 | 8.6 | 8.6 | 0.89 |
*1) Assurez-vous de garantir une capacité d'alimentation en air de la pression de fonctionnement minimale (0,1 MPa) ou plus.
*2) Si la pression OUT est supérieure à la pression réglée par le bouton, la surpression est évacuée par l'arrière du bouton.
*3) Débit à IN= OUT= 0,5 MPa.La pression varie en fonction des conditions de fonctionnement.Reportez-vous à 'Caractéristiques du débit' .
*4) Réglez le taux d'augmentation de la pression sur 2 ou plus.
*5) Le port de connexion du réservoir ne peut pas être utilisé pour des applications autres que la connexion avec VBAT.

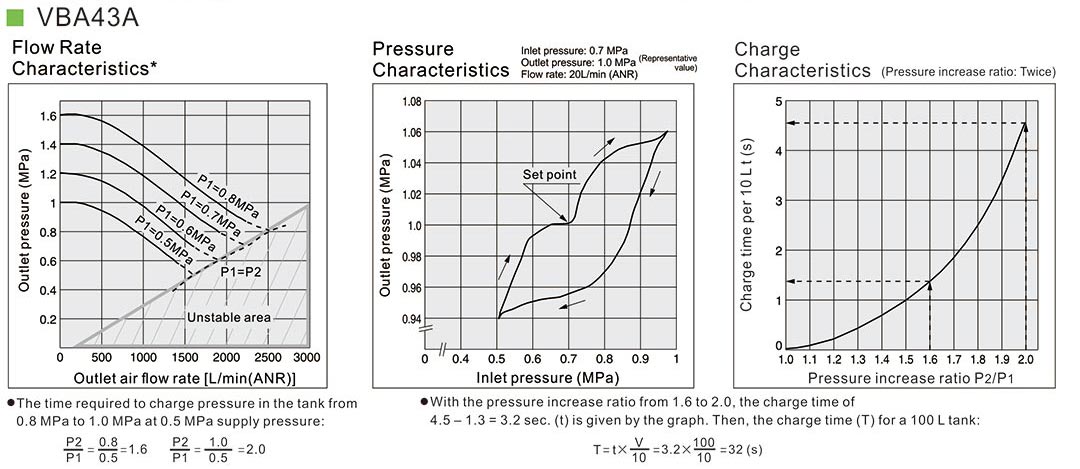

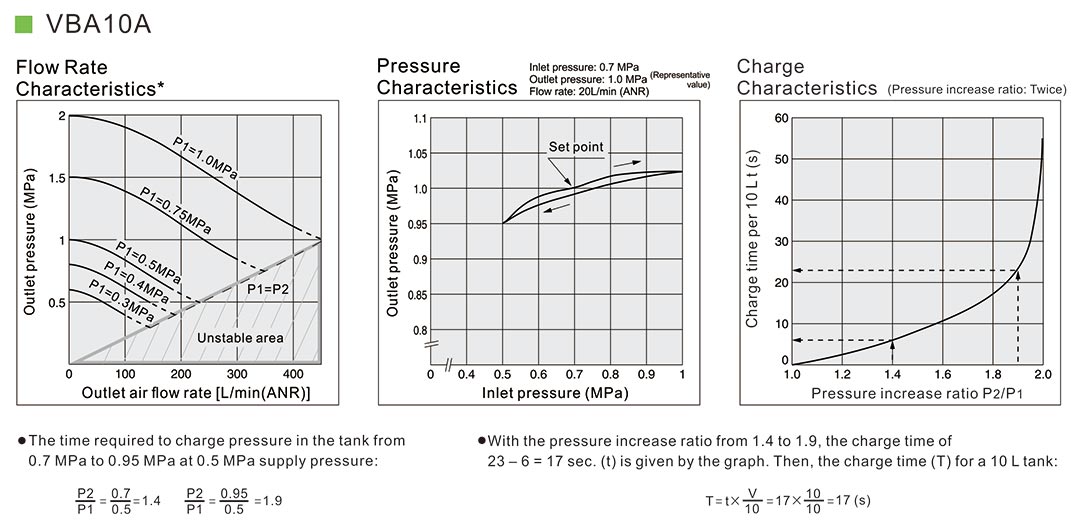

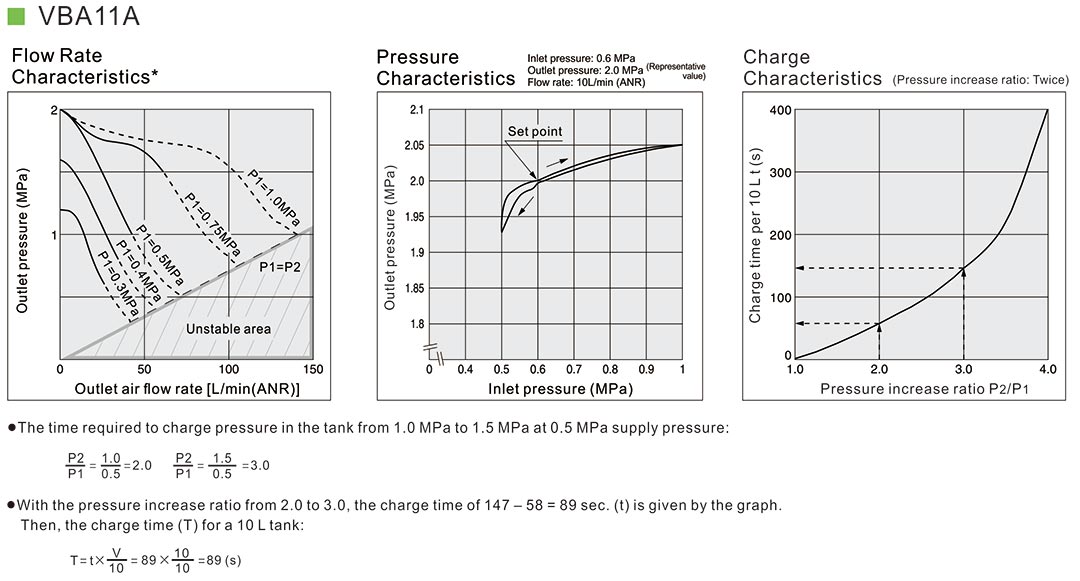

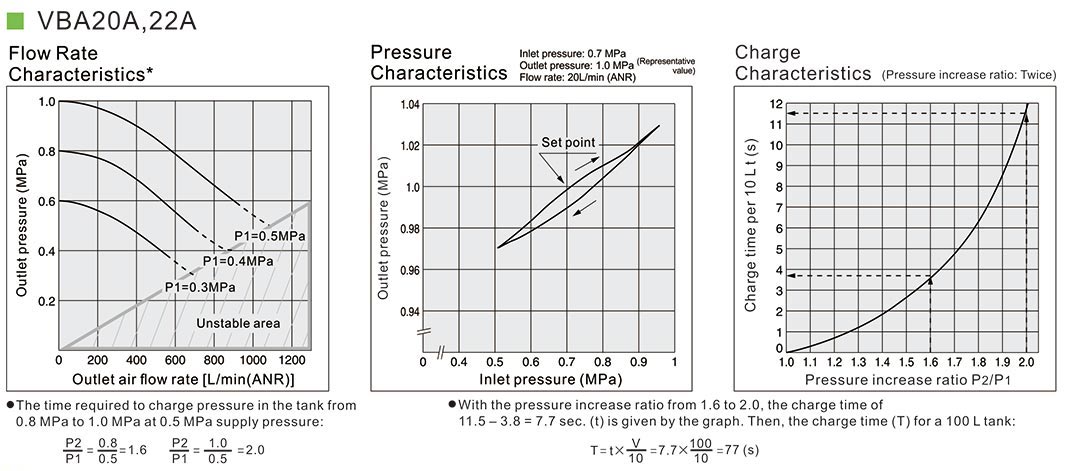

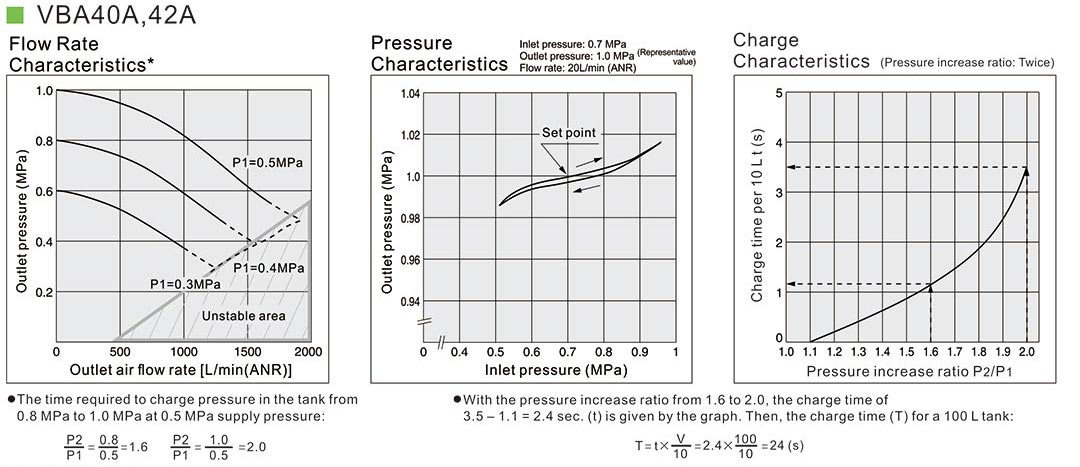

Ligne continue : Plage de fonctionnement
Opérer de manière à ce que le débit suive la ligne continue même lorsque l'air côté sortie a été consommé.
Ex.) Pour le VBA10A : Lorsque la pression d'entrée est de 0,5 MPa et que la pression de réglage est de 1,0 MPa, fonctionner à un débit d'air de sortie de 180 L/min (ANR) ou moins.
Ligne pointillée : En dehors de la plage de pression définie
P1 : pression d'entrée P2 : Pression de sortie
* Lorsqu'il est utilisé à un débit compris dans la zone instable (conditions P2 < P1) comme indiqué dans les graphiques ci-dessus, le surpresseur le régulateur peut ne pas fonctionner normalement et peut donc ne pas augmenter la pression.
La pulsation est diminuée avec un réservoir.Si la capacité de sortie est sous-dimensionnée, des pulsations peuvent se produire.
Conditions
Pression d'entrée : 0,5 MPa
Pression de tarage en sortie : 1 MPa
Débit : Entre 0 et max.débit

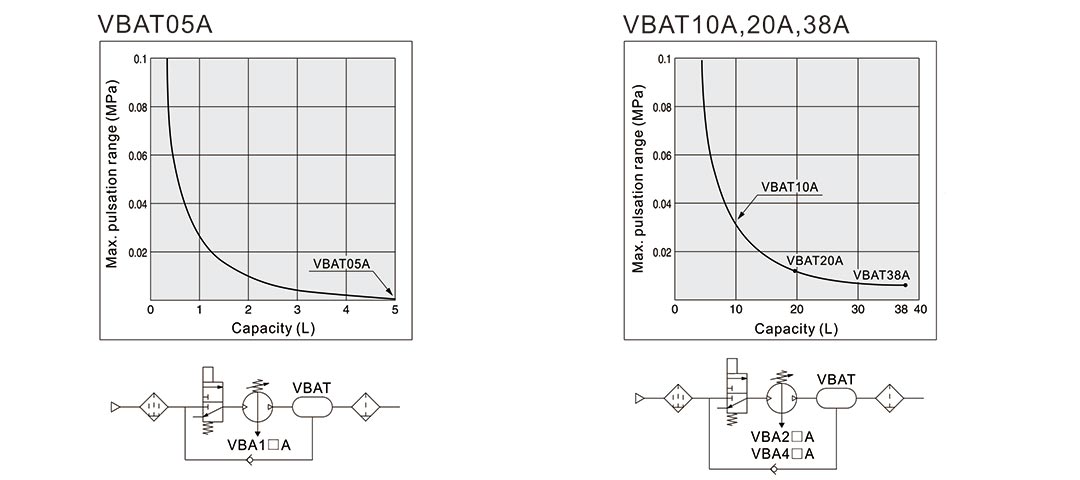

Performance du réservoir d'air
● Atténue la pulsation générée sur le côté sortie.
● Lorsque la consommation d'air dépasse l'apport d'air en fonctionnement intermittent, besoin d'air seront accumulés dans le réservoir pour être utilisés.
● Ceci ne s'applique pas aux opération.
● Le fonctionnement à un débit compris dans la zone instable dans des conditions temporaires P1 ≥ P2 peut être empêché lorsque le l'air côté sortie a été consommé.
Pièces de rechange/Kit Non
Passez une commande avec le numéro de kit applicable suivant.
| Modèle | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Kit n° | KT-VBA10A-1 | KT-VBA20A-1 | KT-VBA40A-1 | KT-VBA22A-1 | KT-VBA42A-1 | KT-VBA43A-1 | KT-VBA11A-20 |

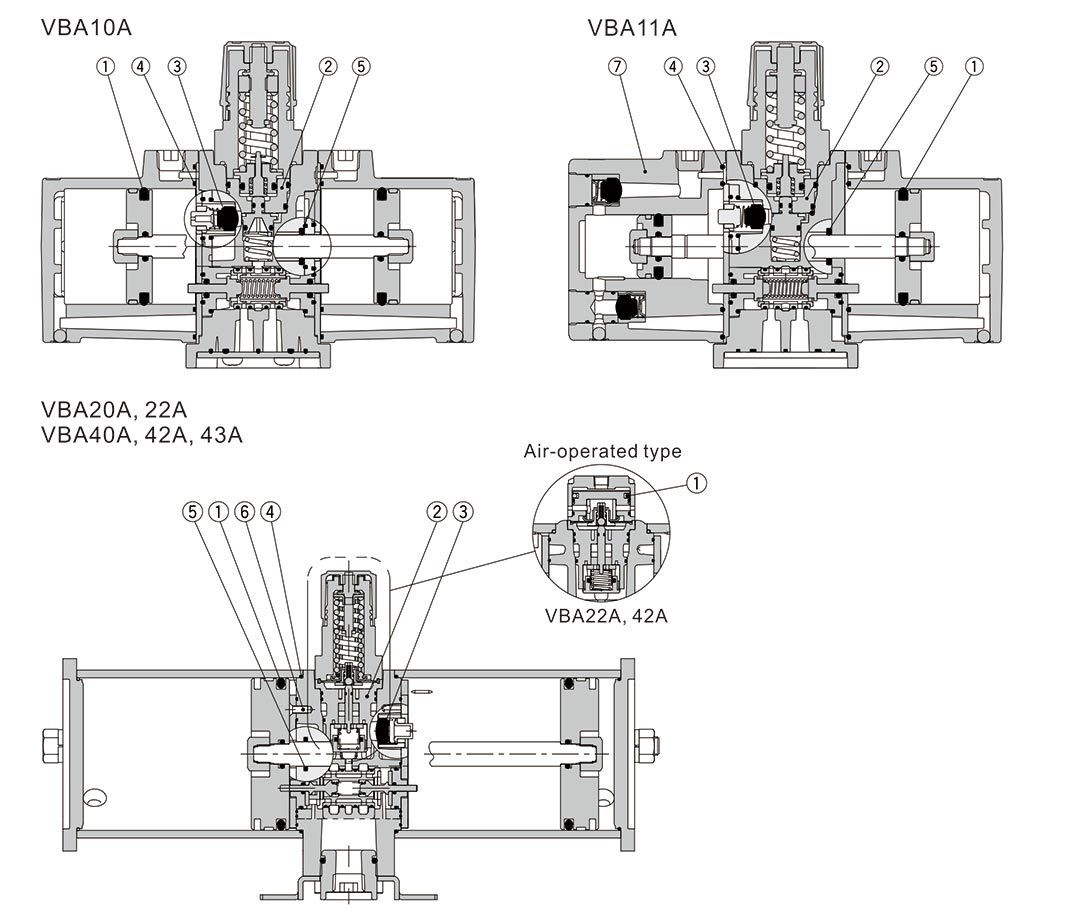

Le kit comprend les pièces de ① pour ⑦ et un pack de graisse.
| Non. | Modèle | VBA10A | VBA20A | VBA40A | VBA22A | VBA42A | VBA43A | VBA11A |
| Quantité | ||||||||
| 1 | Joint de piston | 2 | 2 grands 1 petit | 2 | 1 grand et petit | |||
| 2 | Assemblage du gouverneur | 1 | ||||||
| 3 | Clapet anti-retour | 4 | 2 | |||||
| 4 | Joint | 2 | ||||||
| 5 | Joint de tige | 1 | ||||||
| 6 | Vis de fixation | - | 8 | 12 | 8 | 12 | - | |
| 7 | Assemblage du couvercle C | - | 1 | |||||
| - | Joint paquet | 1 | 2 | 1 | 2 | 1 | ||

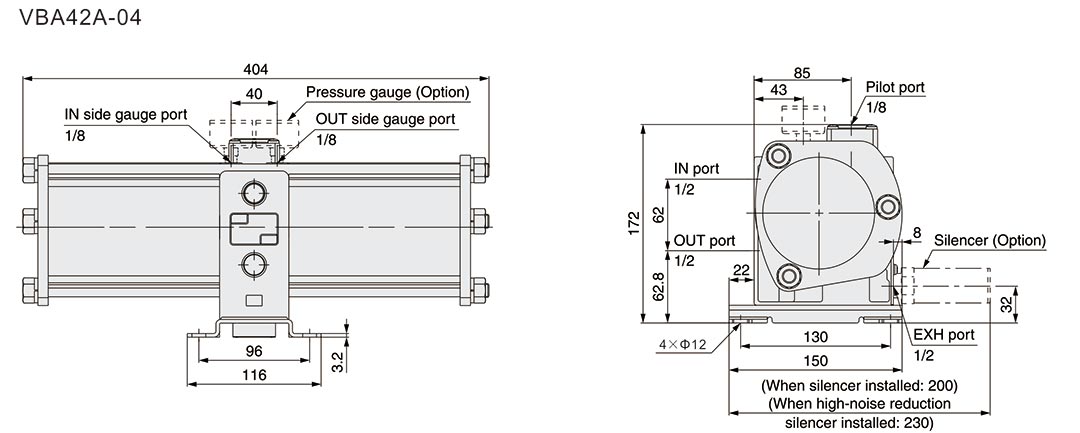

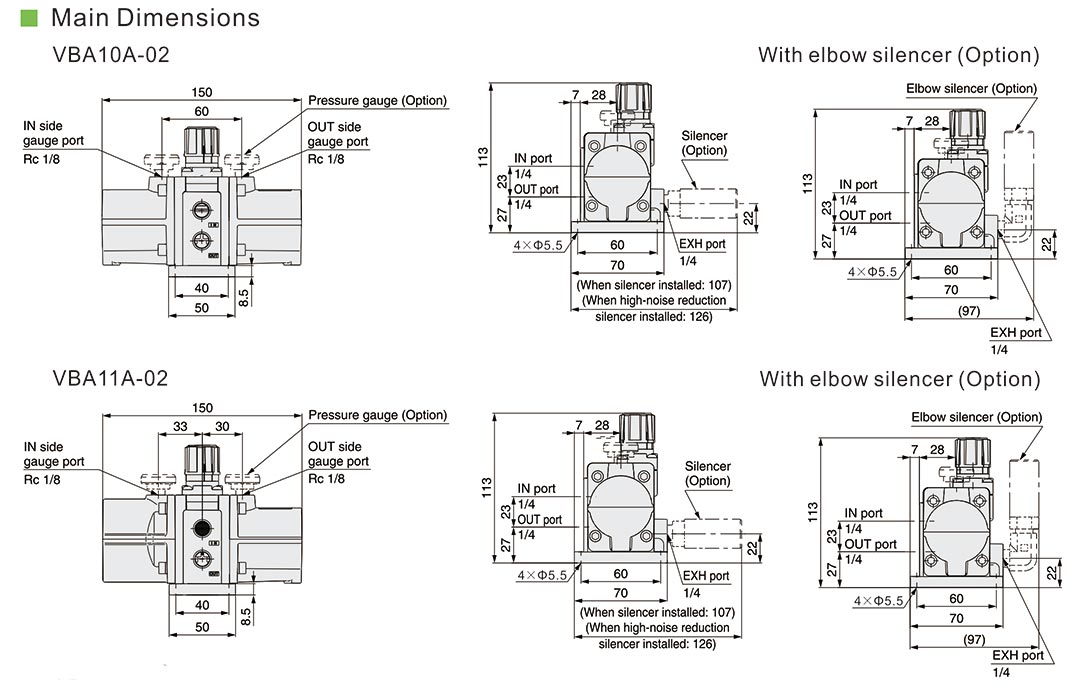

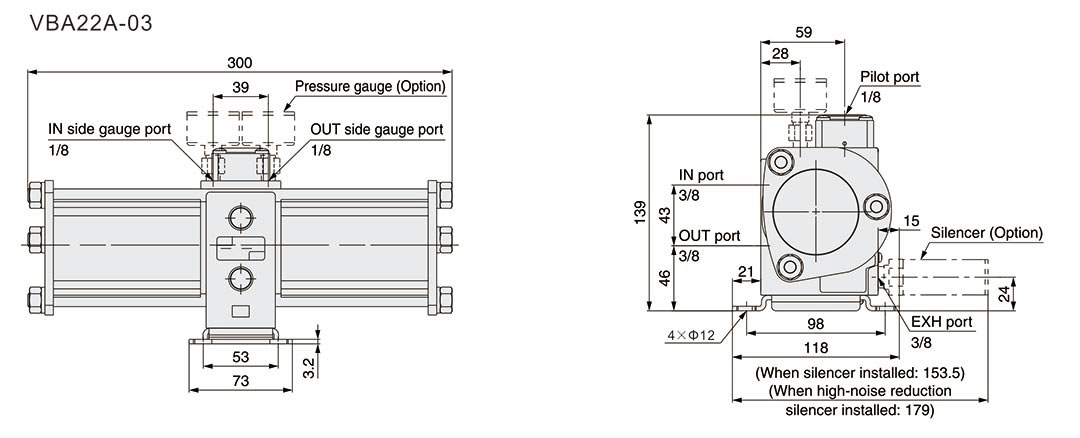

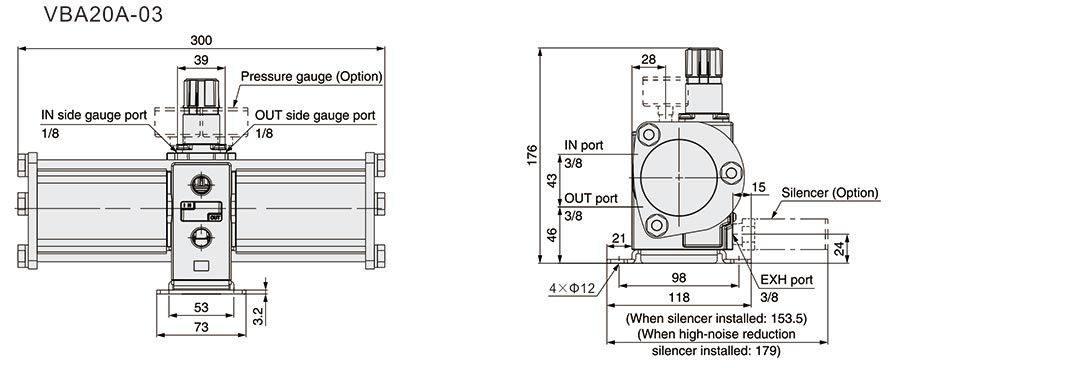

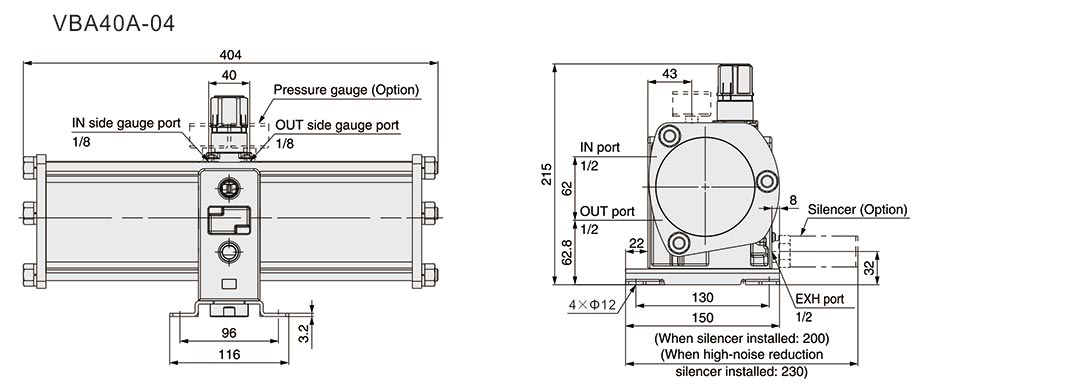

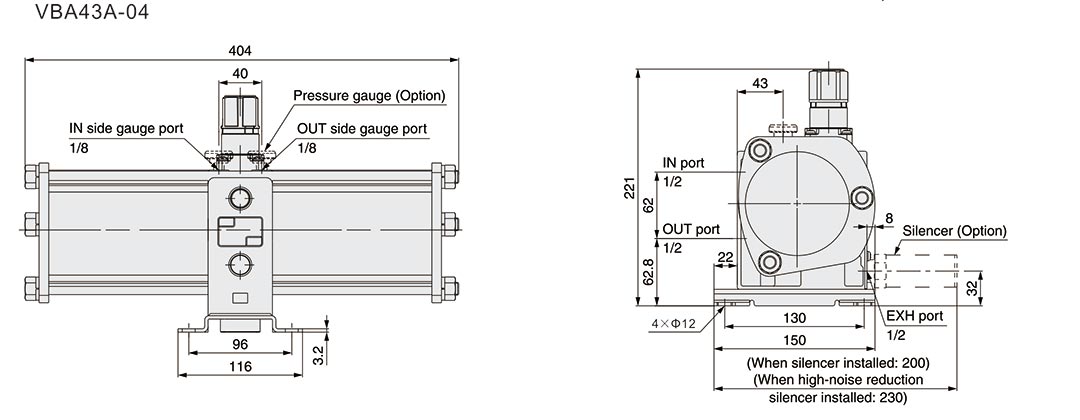

Dimensions principales
* Pour les dimensions détaillées, les spécifications et les délais de livraison, veuillez contacter VPC.
