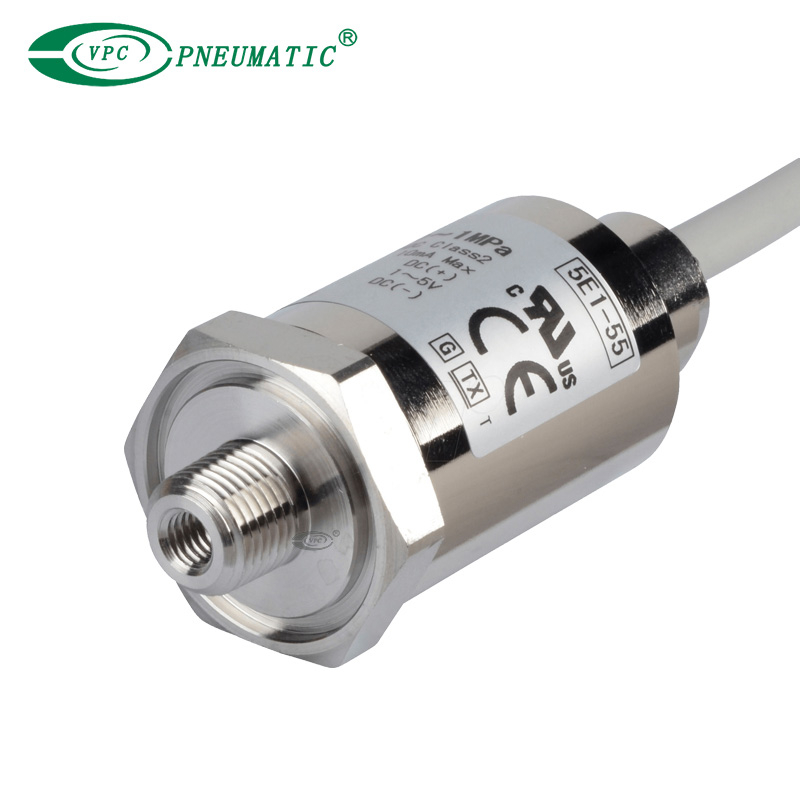

Description du produit
1. Le PSE560 est destiné à la plage de pression d'un système pneumatique standard, tandis que le modèle PSE564 est destiné à la basse pression.
2. Capteur de pression à distance à usage général pour liquide ou gaz à 1 MPa ou moins.
3. Comprend un câble fixe avec option de connecteur câblé sur site.
4. Sans huile (construction à membrane unique), indice de protection IP65.
| Description | Numéro de pièce. | Matériel | Note |
| Connecteur pour contrôleur de capteur de pression | ZS-28-C | — | 1 pc. |
| Adaptateur avec restricteur Rc1/4 | ZS-31-X175 | acier inoxydable 304 | 1 pc. |
| Adaptateur avec restricteur NPT1/4 | ZS-31-X186 | 1 pc. | |
| Adaptateur avec restricteur Rc1/8 | ZS-31-X188 | 1 pc. | |
| Adaptateur avec restricteur NPT1/8 | ZS-31-X189 | 1 pc. | |
| Orifice M5 | ZS-48-A | acier inoxydable 303 | 1 pc. |

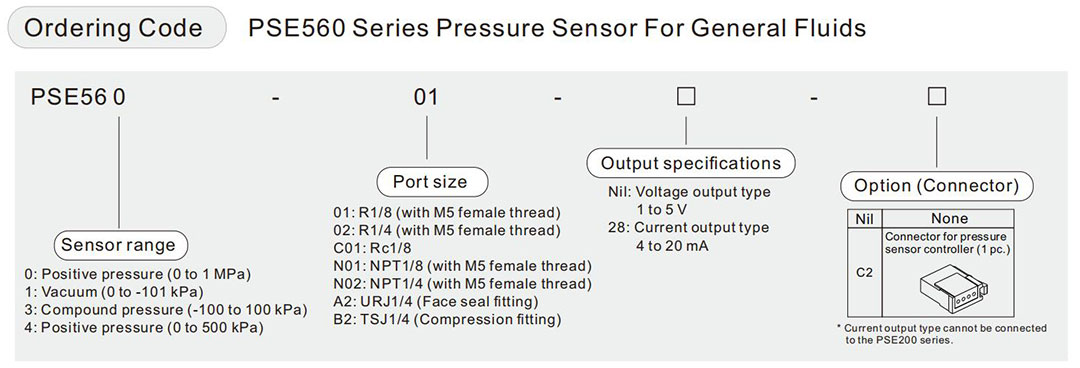

Spécification de produit
| Modèle | PSE560 (Pression positive) | PSF561 (Pression sous vide) | PSF563 (Pression composée) | PSF564 (Pression positive) | |
| Plage de pression nominale | 0 à 1MPa | 0 à -101kPa | -100 à -100kPa | 0 à 500kPa | |
| Plage de sortie analogique d'extension | -0,1 à 0MPa | 10,1 à 0kPa | — | -50 à 0kPa | |
| Pression d'épreuve | 1,5MPa | 500kPa | 500kPa | 750kPa | |
| Modèle | PSE56□-□ | PSF56□-□-28 | |
| Milieu de travail | Liquide ou gaz qui ne corrodera ni n'attaquera l'acier inoxydable 316L | ||
| Tension d'alimentation | DC12 à 24 V±10 %, ondulation (pp) 10 % ou moins (avec protection de connexion inversée) | ||
| Consommation de courant | 10 mA ou moins | — | |

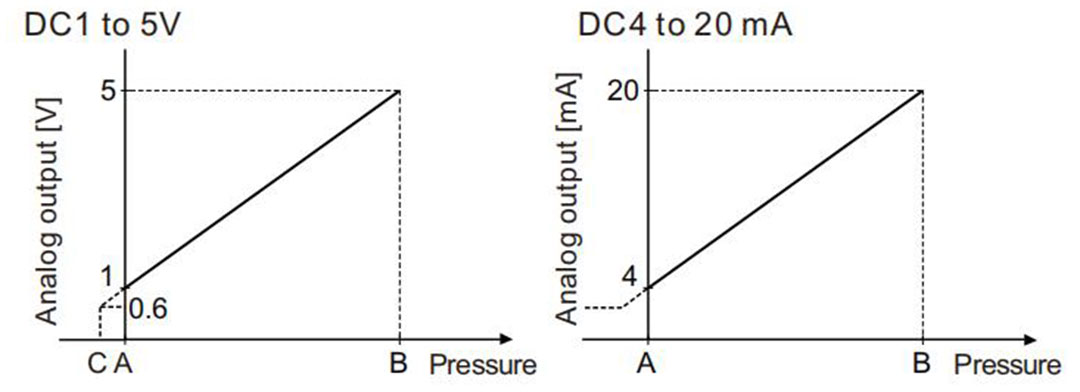

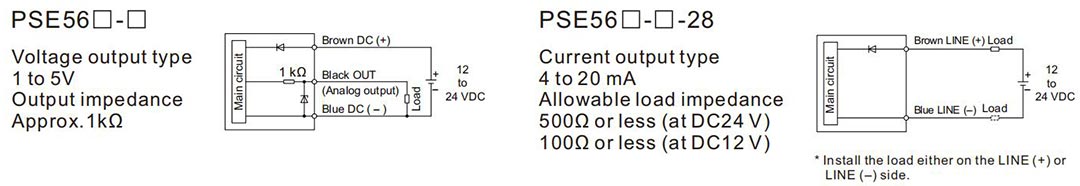

| Spécifications de sortie | Sortie analogique: 1 à 5 V (dans la plage de pression nominale) 0,6 à 1 V (dans la plage de sortie analogique d'extension) Impédance de sortie : Environ 1kΩ | Sortie analogique: DC4 à 20 mA (dans la plage de pression nominale) Impédance de charge maximale : 500 Ω ou moins (à 24 V CC) 100 Ω ou moins (à 12 V CC) | |
Précision (Température ambiante à 25℃) | ± 1 % FS (dans la plage de pression nominale), ± 3 % FS (dans la plage de sortie analogique d'extension) | ||
| Linéarité | ±0,5 % FS | ||
| Répétabilité | ±0,2% FS | ||
| Effet de la tension d'alimentation | ±0,3 % FS | ||
| Environnement | Enceinte | IP65 | |
| Température de fonctionnement | Fonctionnement : 10 à 60 ℃, Stockage : -20 à 70 ℃ (Pas de gel ni de condensation) | ||
| Humidité d'exploitation | Fonctionnement/Stockage : 35 à 85 % RH (sans condensation) | ||
| Résister à la tension | AC250V pendant 1 minute entre les bornes et le boîtier | ||
| La resistance d'isolement | 50 MΩ ou plus (DC 50 V mesuré via un mégohmmètre) entre les bornes et le boîtier | ||
| Caractéristiques de température | ±2% FS (0 à 50°C : référence 25°C), ±3% FS (–10 à 60°C : référence 25°C)
| ||
| Câble du capteur | PSE56 - : Câble en vinyle robuste résistant à l'huile avec circuit respiratoire, 3 conducteurs, Φ5,1, 3 m, Surface du conducteur : 0,2 mm², Diamètre extérieur de l'isolant : 1,12 mm PSE56 - -28 : Câble en vinyle robuste résistant à l'huile avec circuit respiratoire, 2 conducteurs, Φ5,1, 3 m, Surface du conducteur : 0,2 mm², Diamètre extérieur de l'isolant : 1,12 mm | ||
| Matériel de tuyauterie | Boîtier : C3604 + Nickelage, Orifice de tuyauterie/Capteur de pression : Acier inoxydable 316L, Sans graisse | ||
| Normes | Marquage CE (directive CEM/directive RoHS), UL/CSA (E216656) | ||
| Gamme | Plage de pression nominale | A | B | C |
| Pour la pression sous vide | 0 à -101kPa | 0kPa | -101kPa | 10,1kPa |
| Pour pression composée | -100 à 100kPa | -100kPa | 100kPa | ― |
| Pour une pression positive | 0 à 1MPa | 0kPa | 1MPa | -0,1MPa |
| 0 à 500 kPa | 0kPa | 500kPa | -50kPa |

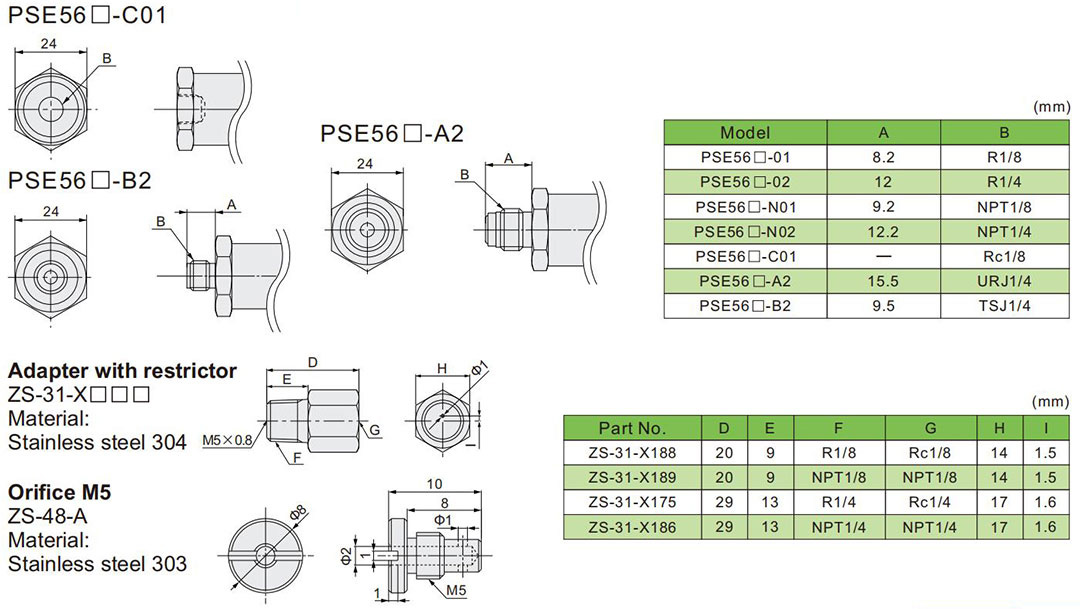

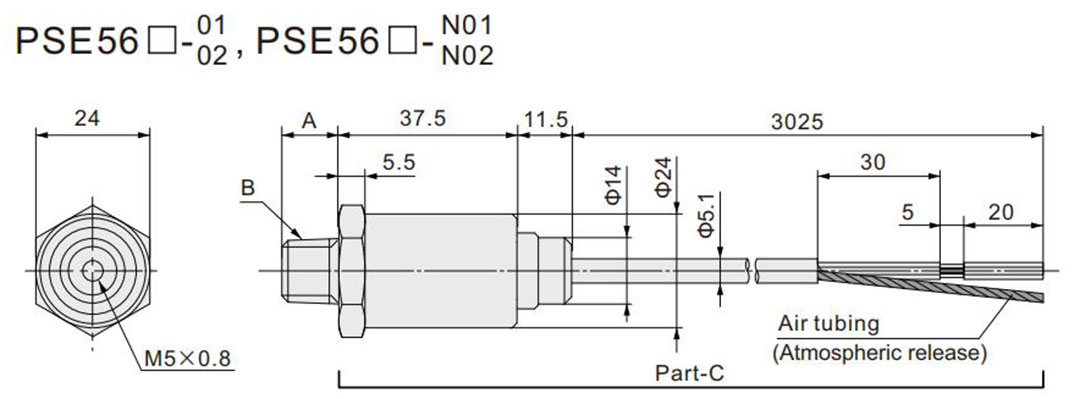

Dimensions principales
* Les dimensions de la partie C sont communes à tous les modèles PSE56.
* Assurez-vous de libérer l'air dans le tuyauterie d'air du câble vers l'atmosphère. Si le circuit respiratoire est restreint ou laissé en place les environnements où il est exposé à l’eau ou à l’huile, il ne peut pas être détecté normalement
Catalogue PDF
