Spécification de produit
Le régulateur de vide IRV est couramment utilisé dans les systèmes où un contrôle précis de la pression du vide est crucial.
1. Plage de réglage : ils peuvent ajuster la pression de la conduite de vide dans une plage de -100 à -1,3 kPa.
2. Débit maximum : la série IRV10 prend en charge un débit maximum de 140 ℓ/min (ANR), tandis que la série IRV20 prend en charge jusqu'à 240 ℓ/min (ANR).
3. Réduction de poids : Les modèles les plus récents ont une masse réduite de 20 % par rapport aux modèles précédents
4. Facilité d'installation : ils comportent des connexions unilatérales et des raccords instantanés intégrés pour faciliter l'installation.
5. Flexibilité de montage : la direction et l'angle de montage du manomètre et du pressostat numérique peuvent être modifiés facilement.
6. Les applications peuvent être trouvées dans l'automatisation et la robotique, les équipements médicaux, la manutention, les installations de laboratoire, les systèmes de transport pneumatique et d'autres industries.
Description du produit
■ Caractéristiques
| Modèle | IRV10 | IRV20 |
| Milieu de travail | Air | |
| Plage de pression réglée*1) | -100 à -1,3kPa | |
| Pression d'épreuve*2) | 100 kPa (Sauf avec manomètre) | |
| Consommation d'apport atmosphérique *3) | 0,6 L/min (ANR) ou moins | |
| Résolution du bouton | 0,13 kPa ou moins | |
| Température de fonctionnement | 5 à 60℃ | |
| OD du tube latéral VAC | F6, Ф8 | Ф6,8,10 |
| SET tube latéral OD | ||
*1) Soyez prudent, cela varie en fonction de la pression côté pompe à vide.
*2) Pour les régulateurs de vide équipés d'un manomètre, le manomètre sera endommagé si une pression positive est fournie.Dans le
en cas d'application d'une pression positive, le régulateur de vide ne sera pas endommagé ;cependant, la vanne principale s'ouvrira et
une pression positive entrera dans la pompe à vide.Cela pourrait entraîner un dysfonctionnement de la pompe à vide.Quand le vide

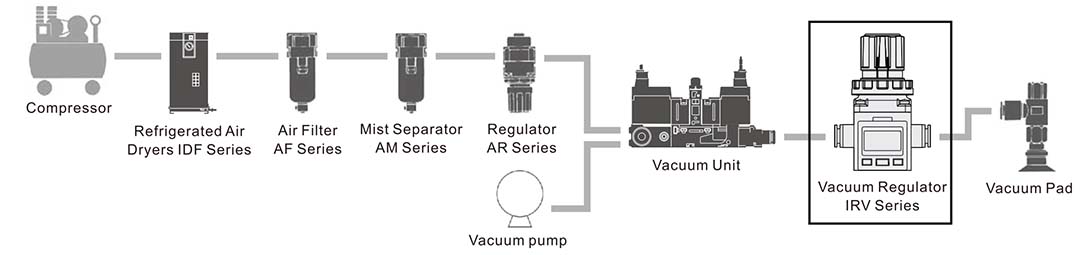

Si un régulateur est utilisé dans le système d'adsorption et de transfert, reportez-vous à l'exemple de tuyauterie suivant et évitez de fournir une pression positive à la pompe à vide.Le régulateur de vide ne peut pas ajuster la pression positive.
*3) Prendre l'air de l'atmosphère tout le temps.

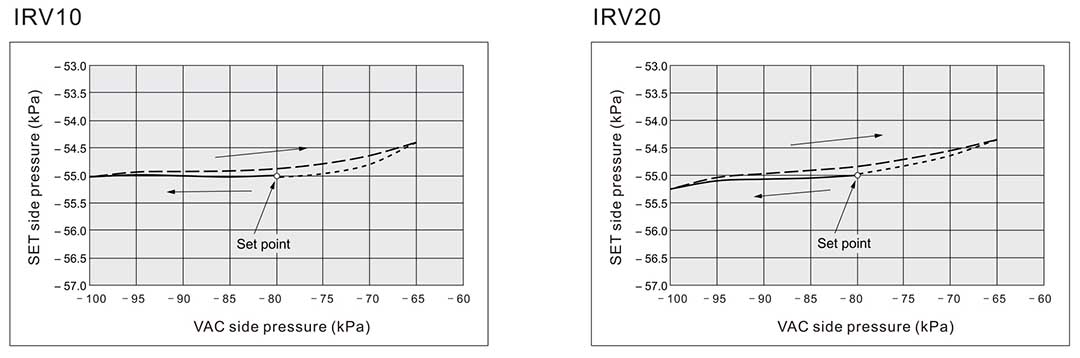

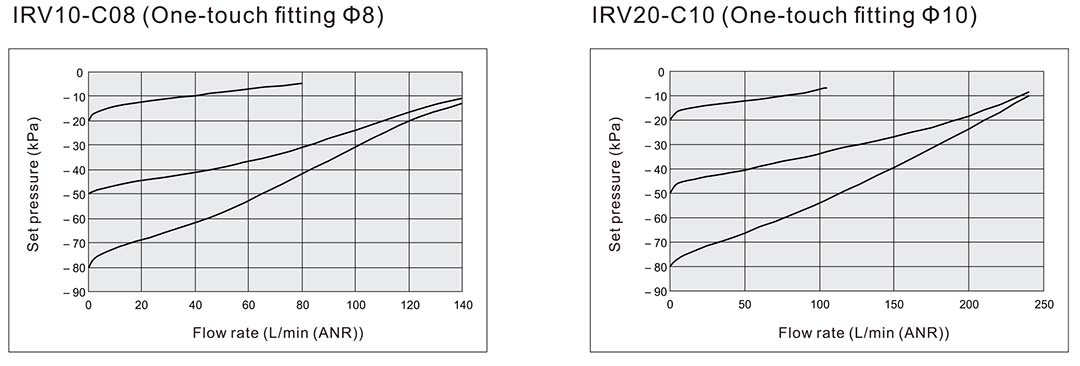

Conditions
Vitesse d'échappement de la pompe à vide : 2500 L/min ;Pression côté VAC : -101 kPa (au réglage initial)

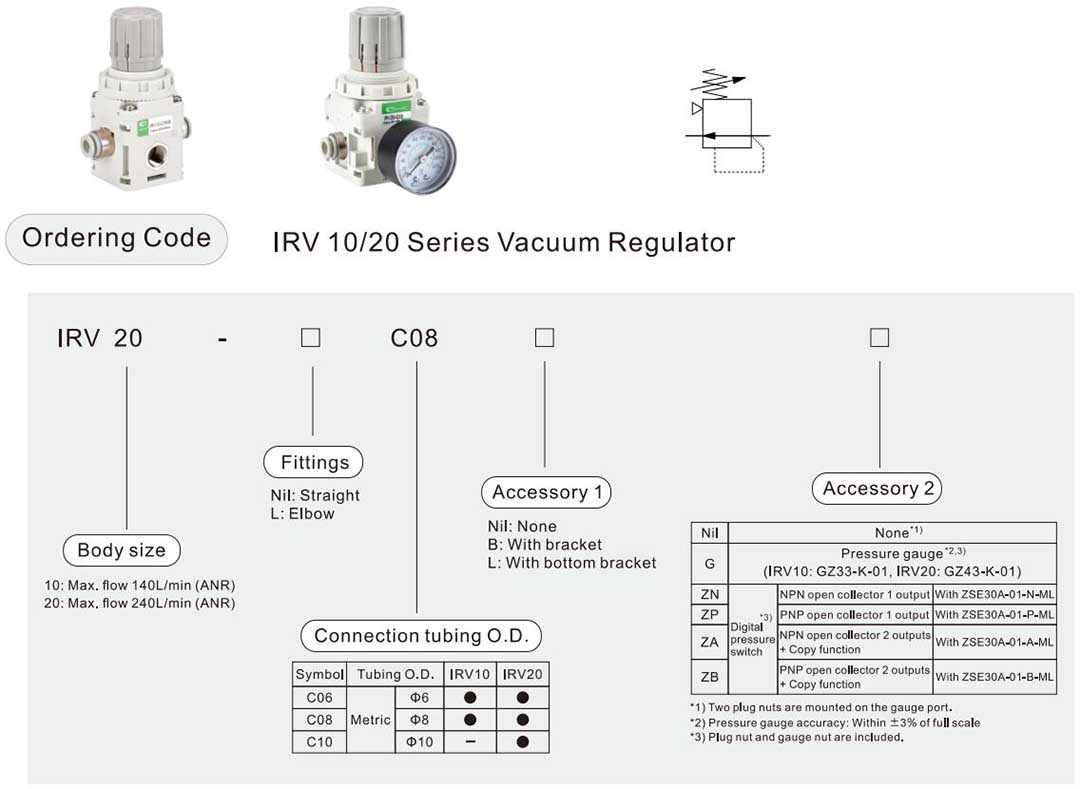

* L'adaptateur modulaire attaché au produit sur commande (IR□□□□-□□-X170) sont expédiés ensemble, mais non assemblés.

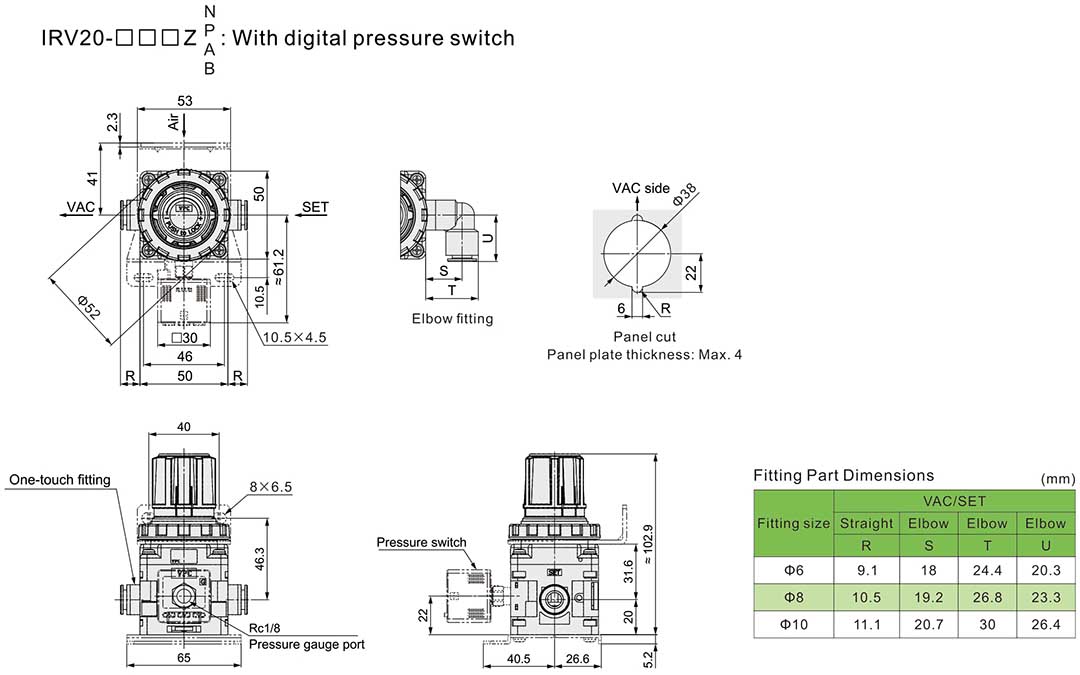

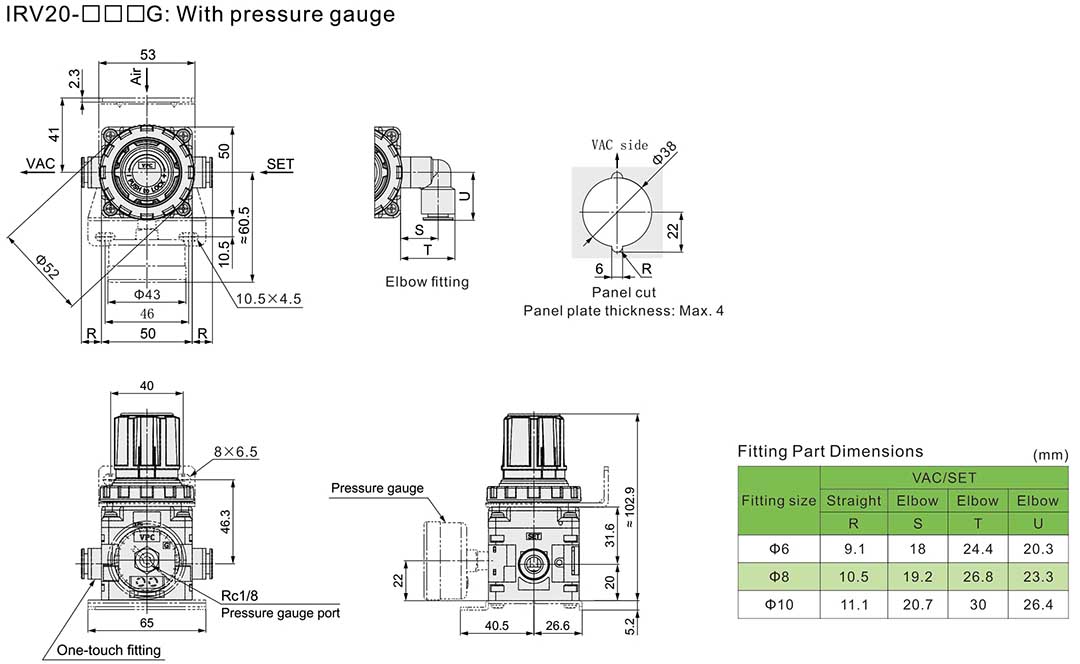

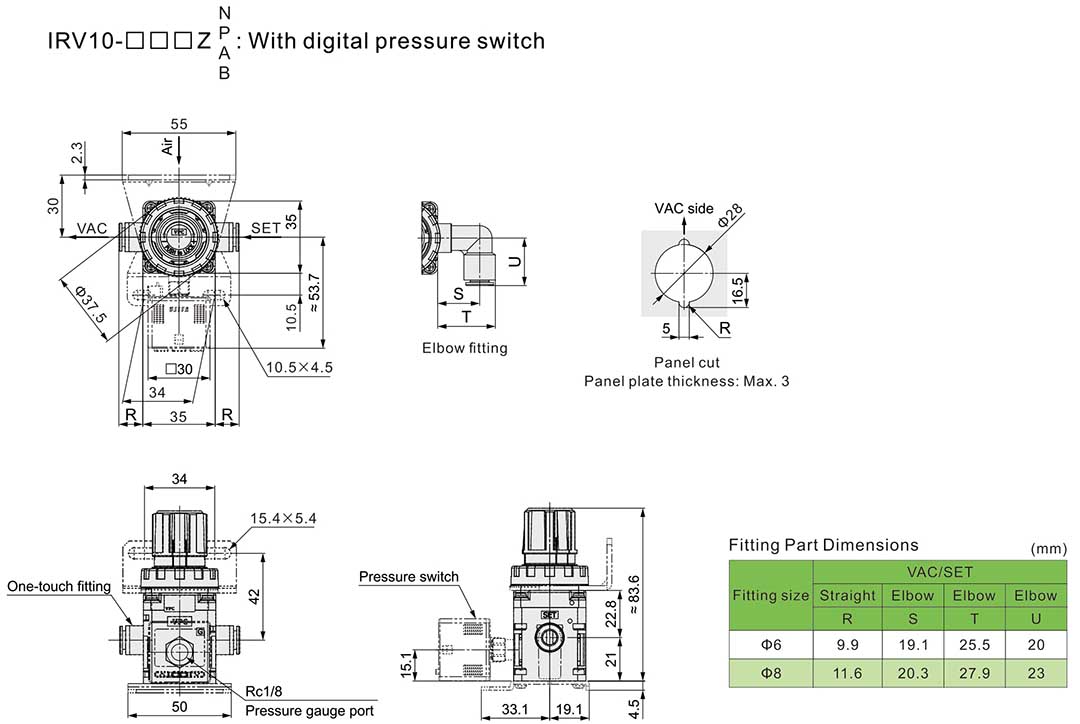

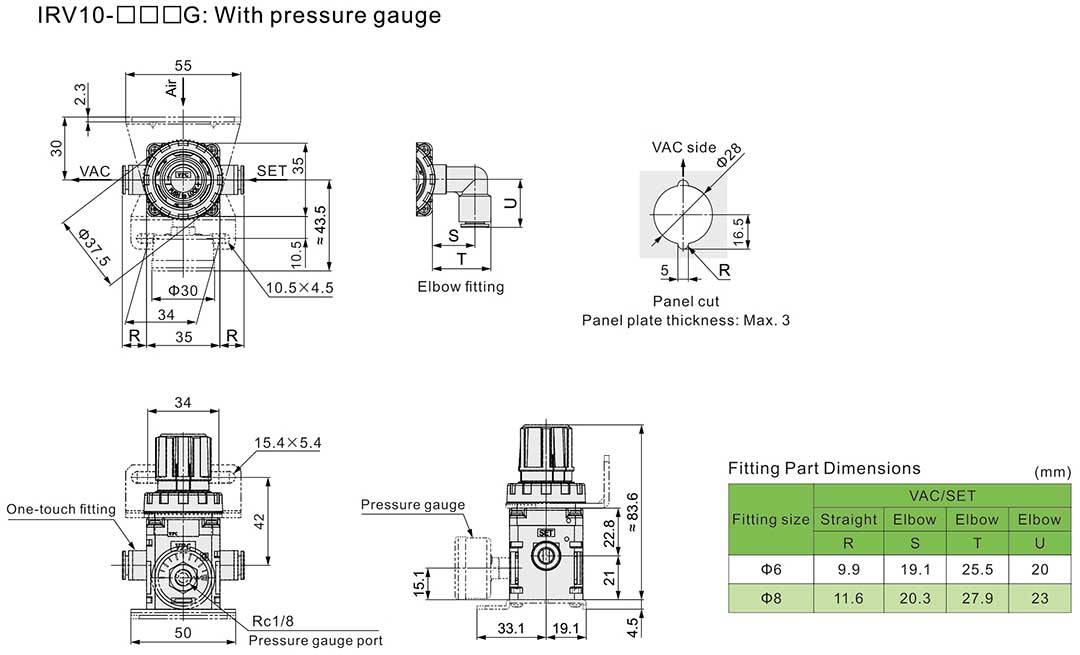

Dimensions principales
