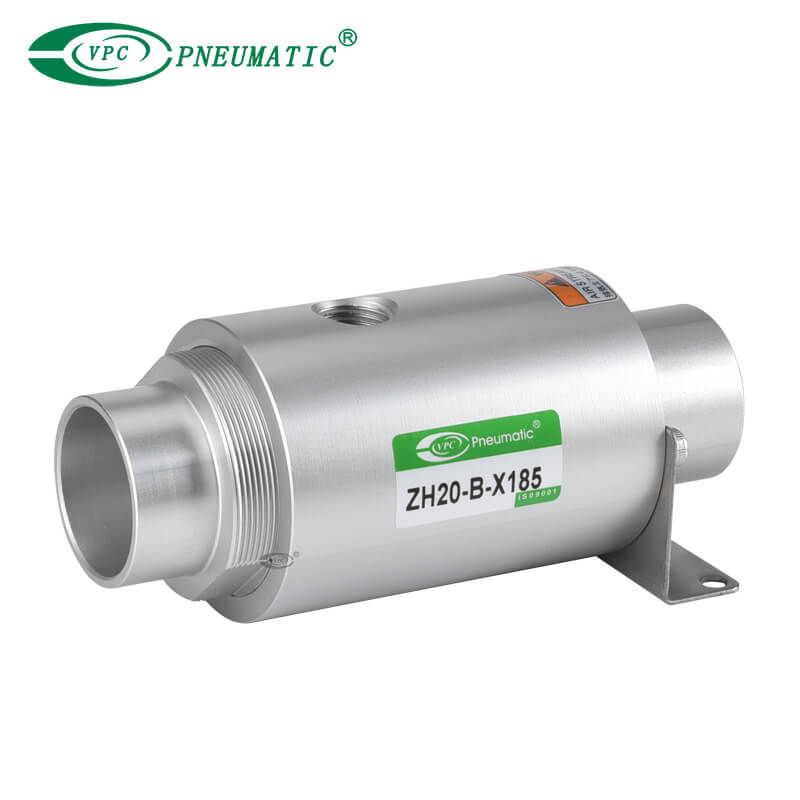

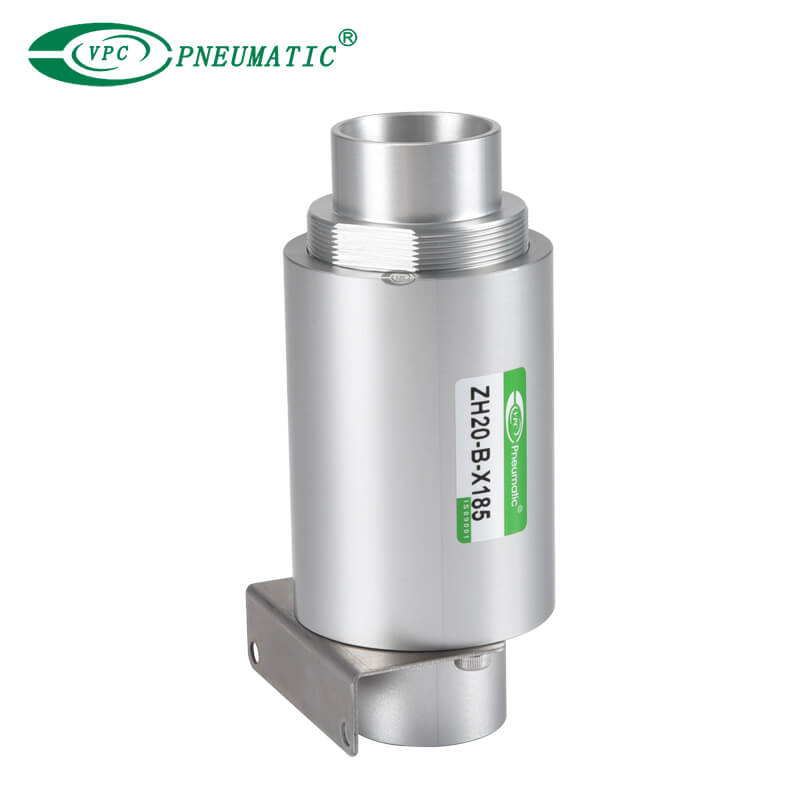

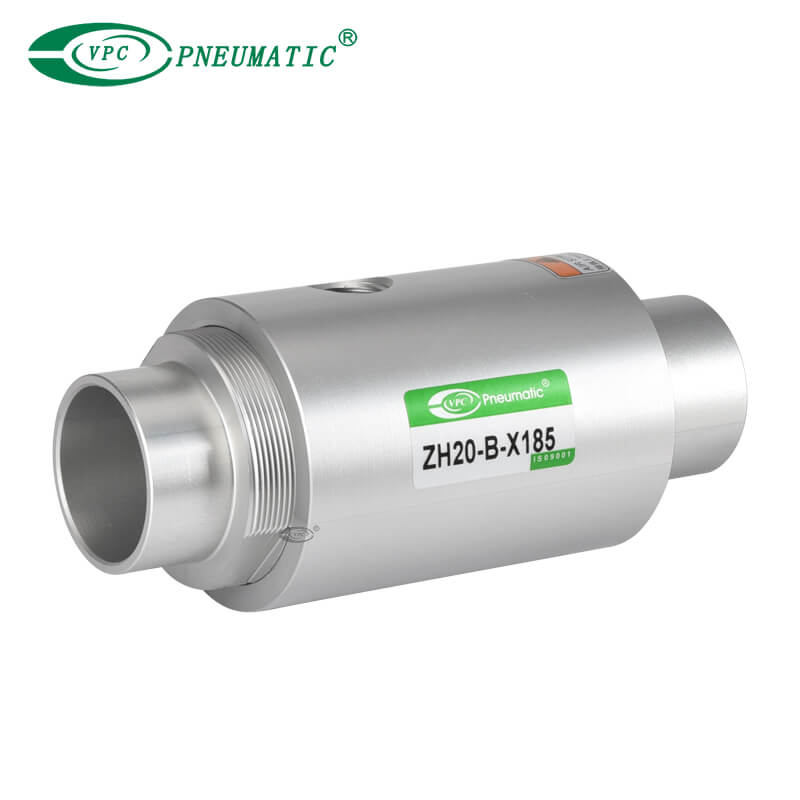

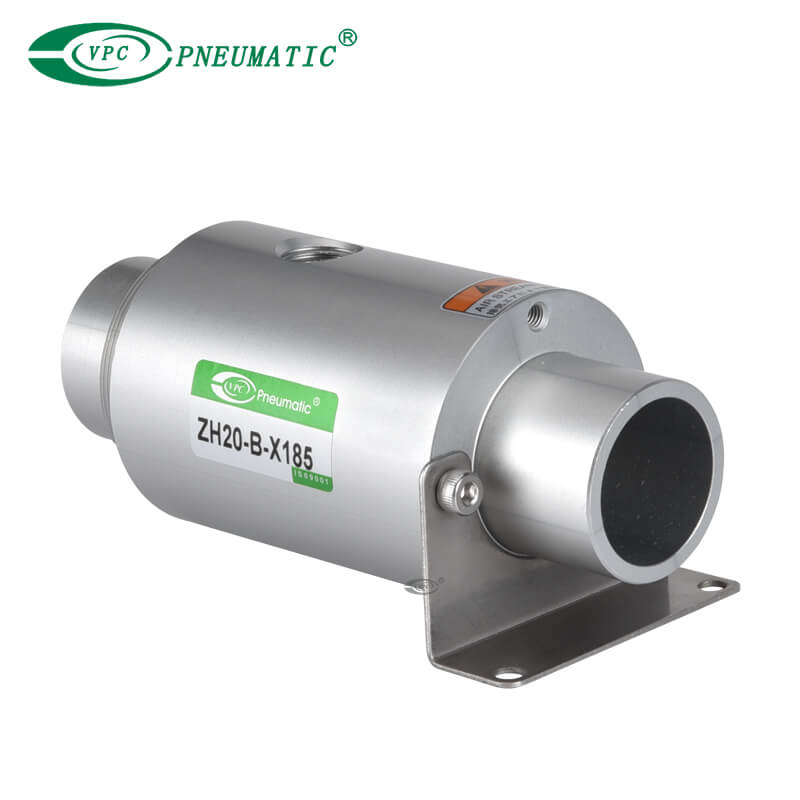

ZH20-B-X185
VPC Pneumatic
Diamètre de passage : | |
---|---|
Pression de travail: | |
Moyen de travail: | |
État de disponibilité: | |
Description du produit
1. En fournissant de l'air comprimé, un débit de soufflage et de vide important est disponible.
2. Un débit de soufflage 4 fois supérieur à celui de l'air soufflé.
3. Un débit de vide 3 fois supérieur à celui de l'air soufflé.
4. Grand diamètre de passage disponible pour l'aspiration des copeaux d'usinage, des particules, etc.
5. Sans entretien.

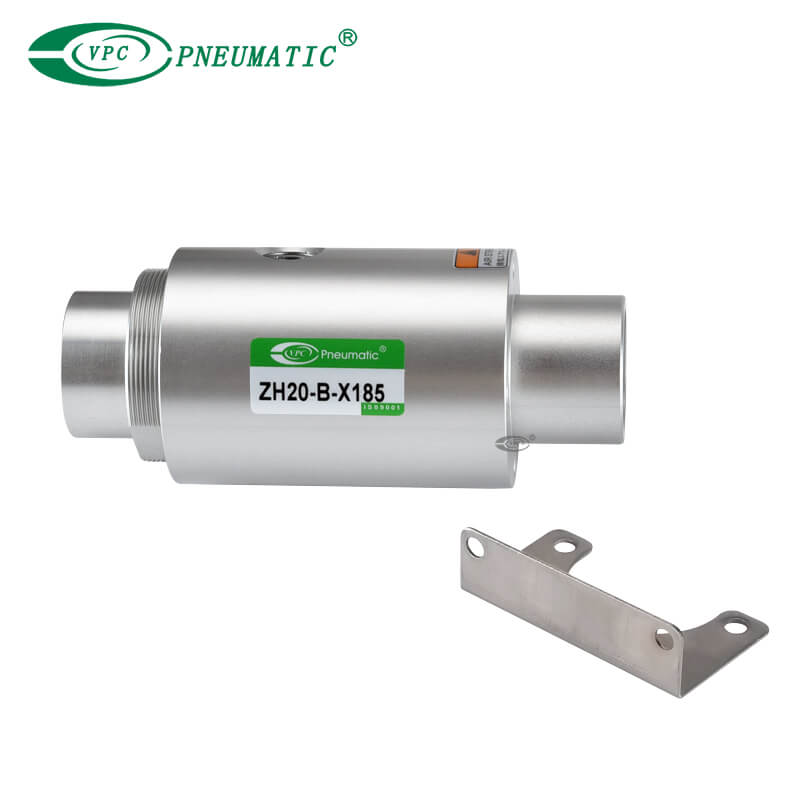

6. Support de montage disponible.
7. Exemples d'applications.
Souffler : souffler les gouttelettes d'eau et les copeaux d'usinage.
Aspirateur : Aspirer la fumée lors du soudage.Transfert de matériaux tels que des pellets ou des particules fines.
Spécifications du produit

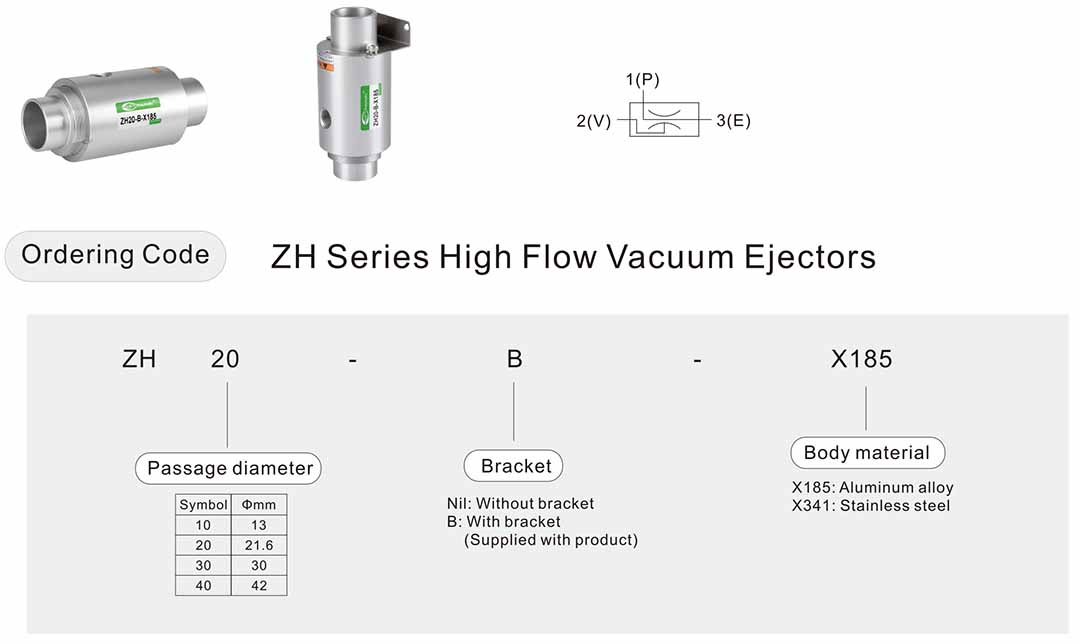

Modèle | ZH10 | ZH20 | ZH30 | ZH40 |
Milieu de travail | Air | |||
Matériau du joint | NBR | |||
Matériau du support | Acier | |||
Matériau du collier de serrage | Acier inoxydable | |||
Diamètre de passage (mm) | Φ13 | Φ21,6 | Φ30 | Φ42 |
C [dm³/(s·bar)] (Surface efficace [mm²])* | 0,49 (2,46) | 1,04 (5,19) | 1,97 (9,86) | 3,69 (18,47) |
Pression de travail | 0 à 0,7 MPa | |||
Température de fonctionnement | -5 à 80 ℃ (sans gel ni condensation) | |||
Assemblage du support | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* La valeur C ainsi que la surface effective sont une valeur théorique.

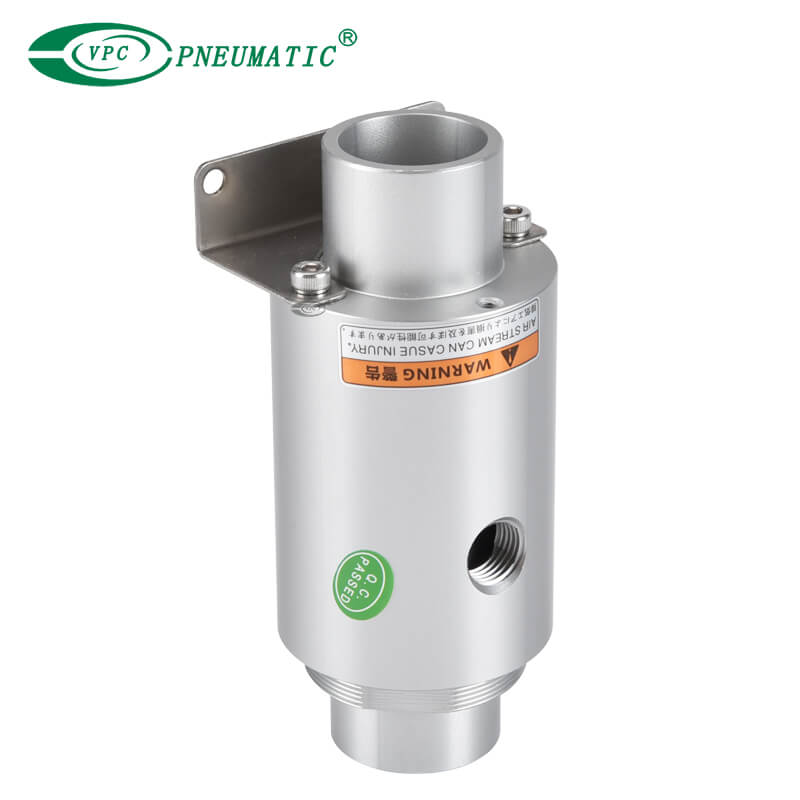

▲ Avertissement
1. Étant donné que les matières aspirées sont éjectées avec les gaz d'échappement, ne dirigez pas l'orifice d'échappement vers une personne ou un équipement.
2. Ne pas utiliser dans une atmosphère contenant des gaz corrosifs, des produits chimiques, de l'eau de mer, de la vapeur d'eau ou en cas de contact direct avec l'un d'entre eux.

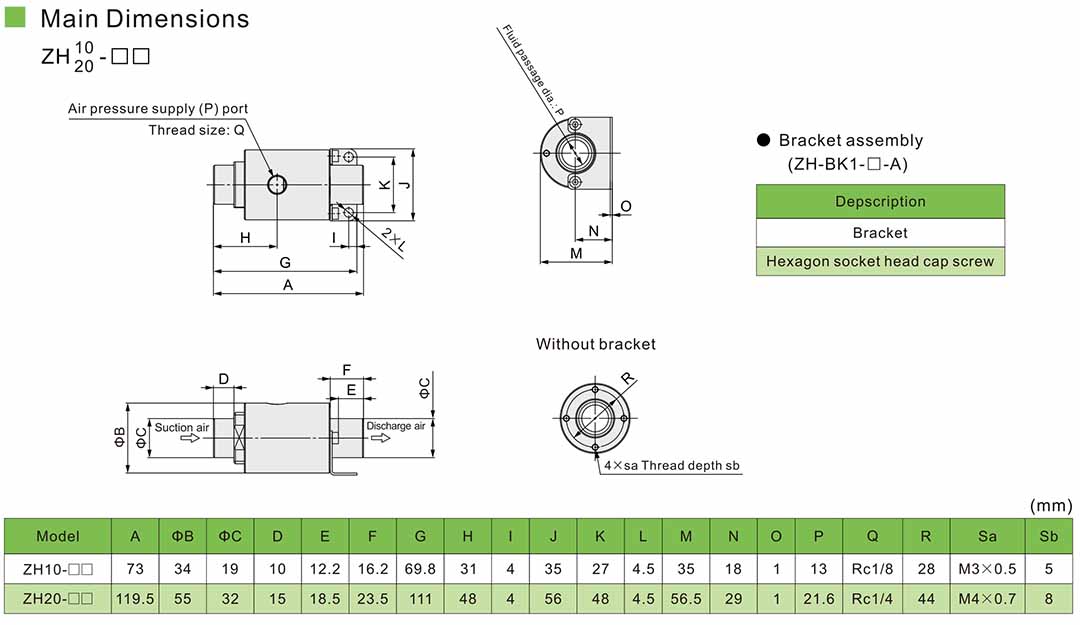

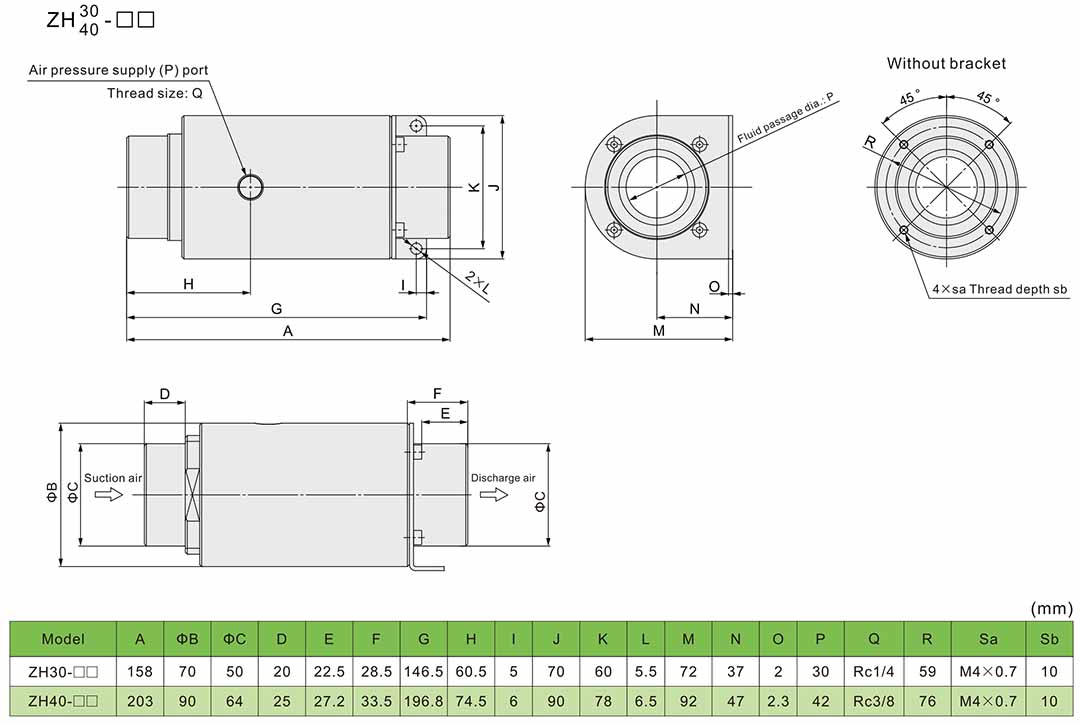

Dimensions principales
Cette catégorie est vide.
