Product Description
1. 2 couleurs Afficher.
2. Économie d'énergie.
3. Fonction de réglage du code secret, opérateur désigné pendant que les clés sont verrouillées.
4. Fonction de conversion de résolution.Le scintillement de l'écran peut être éliminé.
5. Vide, composé et positif pression peut être affiché dans MPa ou kPa.
Product Specification

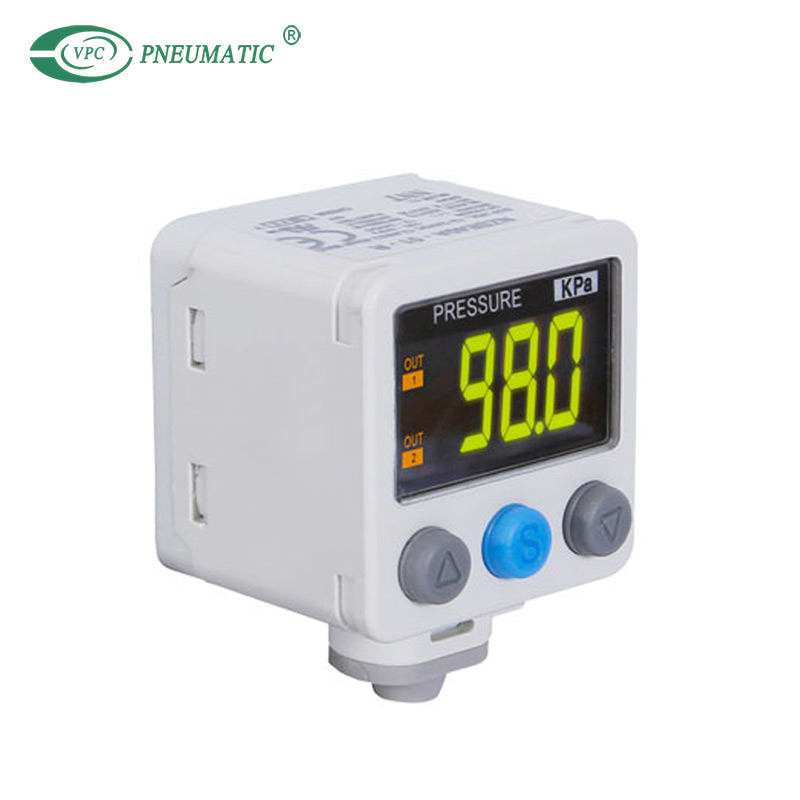

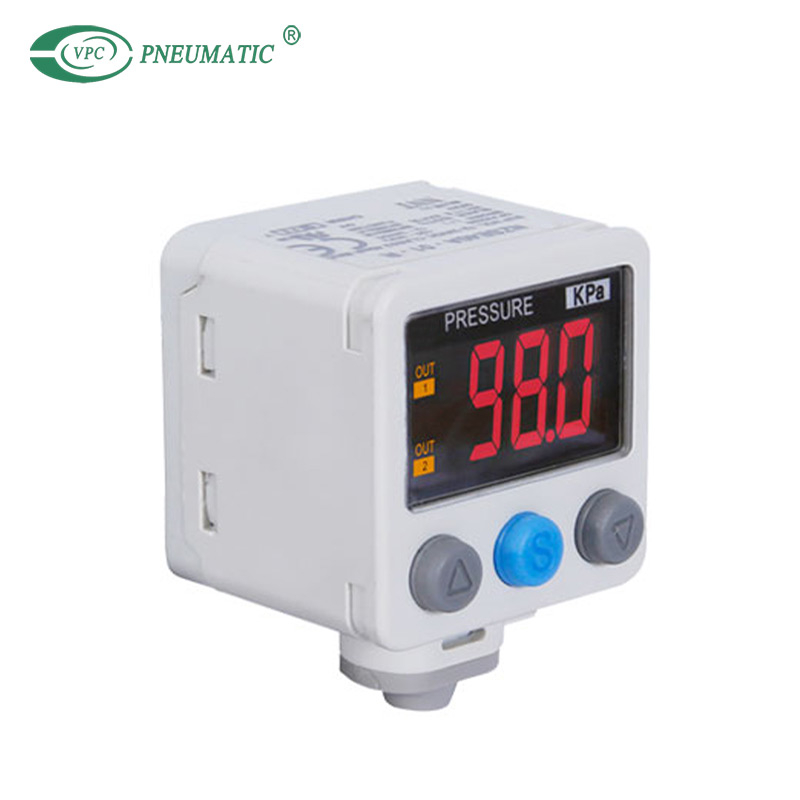

| Modèle | ZSE40A (Pression sous vide) | ZSE40AF (Pression composée) | ISE40A (Pression positive) | ||
| Plage de pression nominale | 0,0 à -101,3 kPa | -100,0 à 100,0kPa | -0,1 à 1,0 MPa | ||
| Plage de pression d'affichage/réglage | 10,0 à -105,0 kPa | -105,0 à 105,0 kPa | -0,105 à 1,05 MPa | ||
| Résister à la pression | 500kPa | 500kPa | 1,5 MPa | ||
| Affichage/Réglage de l'unité minimale | 0,1 kPa | 0,1 kPa | 0,001 MPa | ||
| Milieu de travail | Air filtré, Gaz non corrosif / Gaz ininflammable | ||||
| Tension d'alimentation | DC12 à 24 V ± 10 %, ondulation (pp) 10 % ou moins (avec protection de polarité d'alimentation) | ||||
| Consommation de courant | 45 mA ou moins | ||||
| Sortie de commutation | Standard | NPN ou PNP collecteur ouvert 1 sortie ou 2 sorties | |||
| Max.courant de charge | 80 mA | ||||
| Max.tension appliquée | 28 V (à la sortie NPN) | ||||
| Tension résiduelle | 1 V ou moins | ||||
| Temps de réponse | 2,5 ms (avec fonction anti-vibration : 20, 100, 500, 1000, 2000 ms) | ||||
| Protection de court circuit | Oui | ||||
| Répétabilité | ±0,2 % FS ±1 chiffre | ||||
| Hystérèse | Mode hystérésis | Variable (0 ou plus) *1) | |||
| Mode comparateur de fenêtre | |||||
| Sortie analogique | Sortie de tension*2） | Tension de sortiee (Pression nominale) | 1 à 5 V ±2,5 % FS | 0,6 à 5 V ±2,5 % FS | |
| Linéarité | ±1 % FS | ||||
| Impédance de sortie | Environ.1 kΩ | ||||
Actuel sortir*3） | Tension de sortiee (Pression nominale) | 4 à 20 mA ±2,5 % FS | 2,4 à 20 mA ±2,5 % FS | ||
| Linéarité | ±1 % FS | ||||
| Impédance de charge | Impédance de charge maximale : 300 Ω (Tension d'alimentation 12 V) : 600 Ω (Tension d'alimentation 24 V) Impédance de charge minimale : 50 Ω | ||||
| Entrée de changement automatique | Entrée sans tension (Reed ou Solid State), niveau bas : 0,4 V ou moins, entrée 5 ms ou plus | ||||
| Afficher | Écran LCD bicolore à 3 1/2 chiffres, 7 segments (rouge/vert) | ||||
| Précision de l'affichage | ±2 % FS ±1 chiffre (température ambiante de 25 ±3 ℃) | ||||
| Voyant | S'allume lorsque la sortie du commutateur est activée.OUT1, OUT2 : Orange | ||||
| Environnement | Enceinte | IP65 | |||
| Fonctionnement écart de température | Fonctionnement : -5 à 50 °C, Stockage : -10 à 60 °C (Pas de condensation ni de gel) | ||||
| Plage d'humidité ambiante | Fonctionnement/Stockage : 35 à 85% HR (Pas de condensation) | ||||
| Résister à la tension | CA 1000 V pendant 1 minute entre bornes et boîtier | ||||
| La resistance d'isolement | 50 MΩ ou plus (500 VDC mesuré via un mégohmmètre) entre bornes et boîtier | ||||
| Caractéristique de température | ±2% FS (référence 25 ℃) | ||||

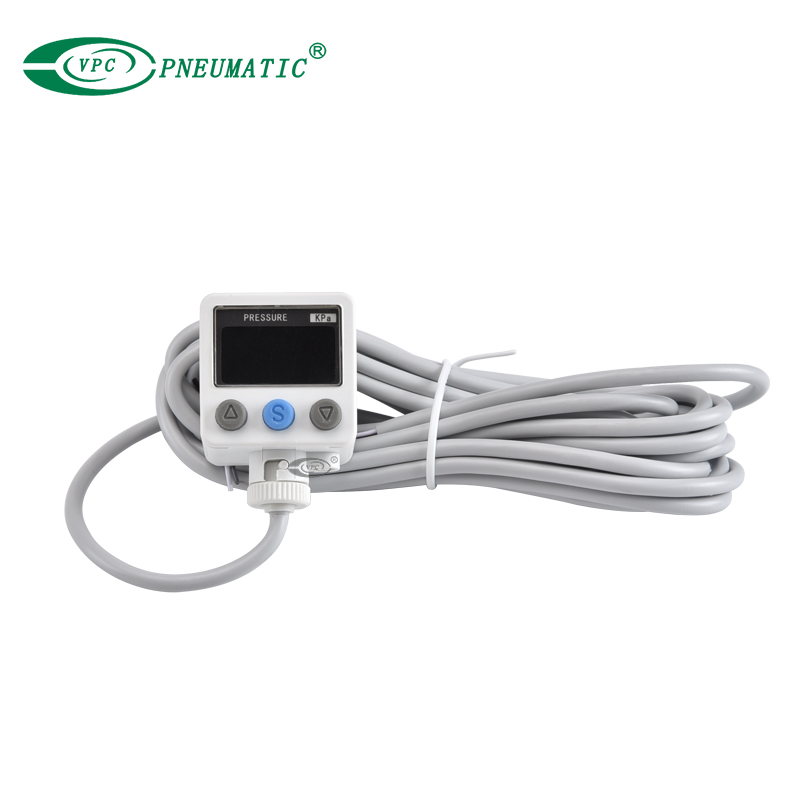

| Fil de plomb avec connecteur | Câble en vinyle résistant à l'huile, 5 conducteurs Φ3,5, 2 m Surface du conducteur : 0,15 mm² (AWG26), diamètre extérieur de l'isolant : 0,95 mm | ||||
| Normes | CE/RoHS, UL/CSA | ||||
*1) Si la pression appliquée fluctue près de la valeur définie, réglez l'hystérésis au-dessus de la plage de fluctuation pour éviter les vibrations.
*2) Lorsque la sortie de tension analogique est sélectionnée, la sortie de courant analogique ne peut pas être utilisée ensemble.
*3) Lorsque la sortie de courant analogique est sélectionnée, la sortie de tension analogique ne peut pas être utilisée ensemble.
*4) Température nominale UL : La température ambiante maximale est de 50℃.
