| Type de vide: | |
|---|---|
| : | |
| Port de vide: | |
| Plage de pression nominale: | |
| Plusieurs positions: | |

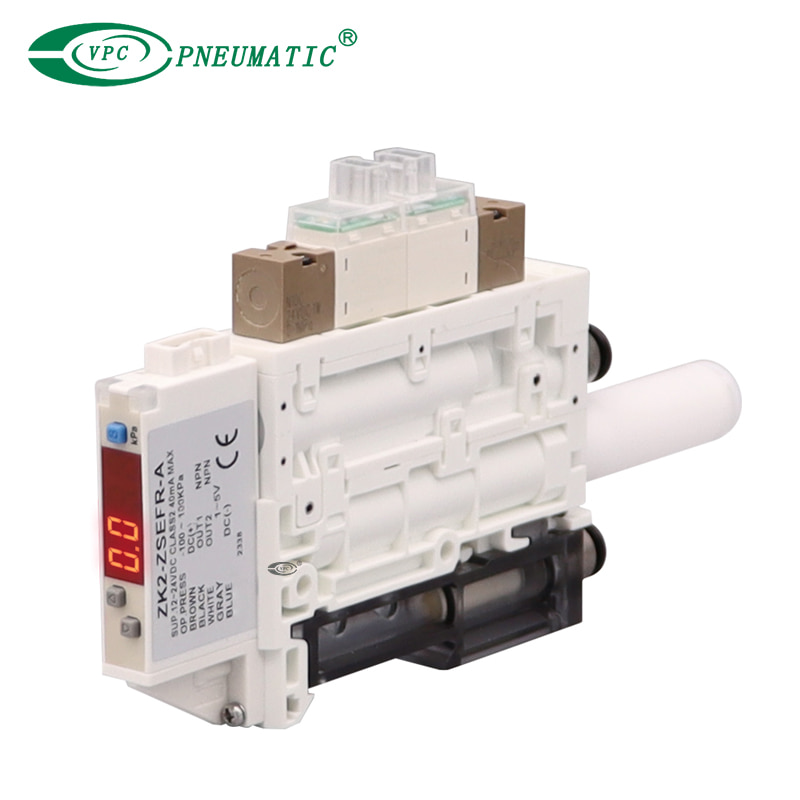

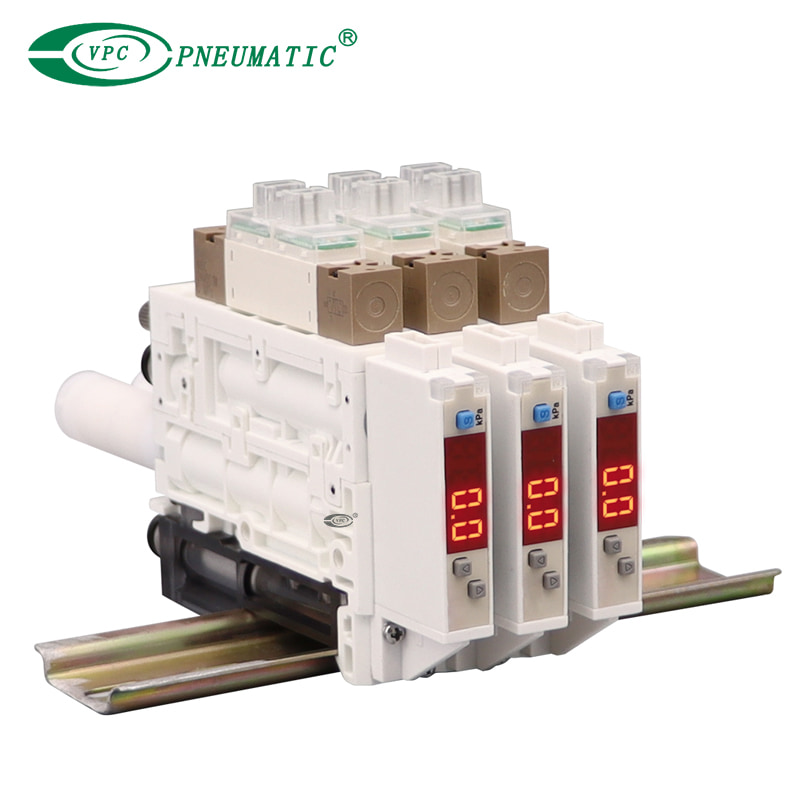

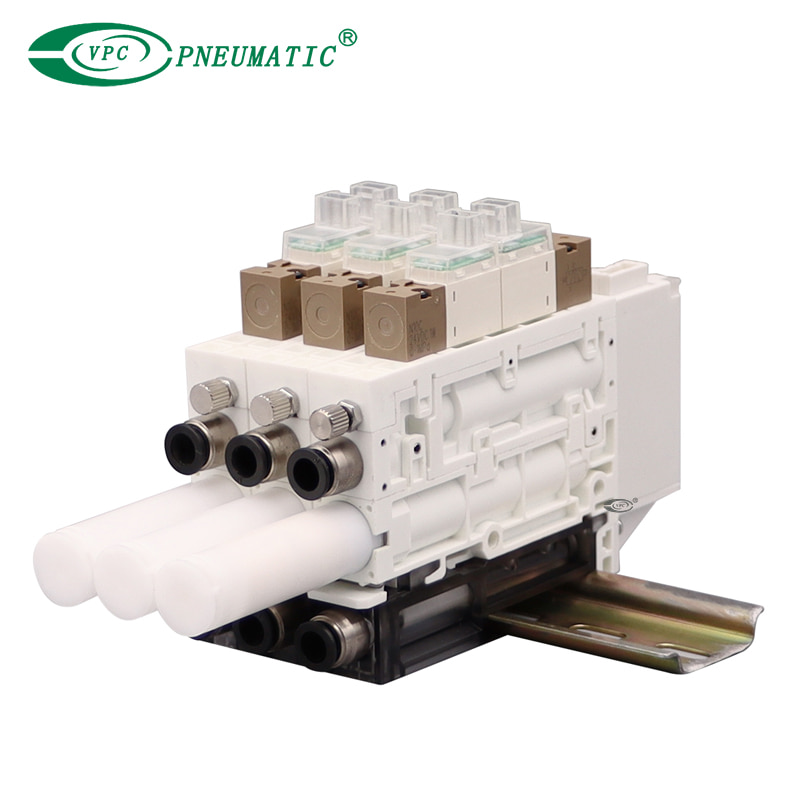

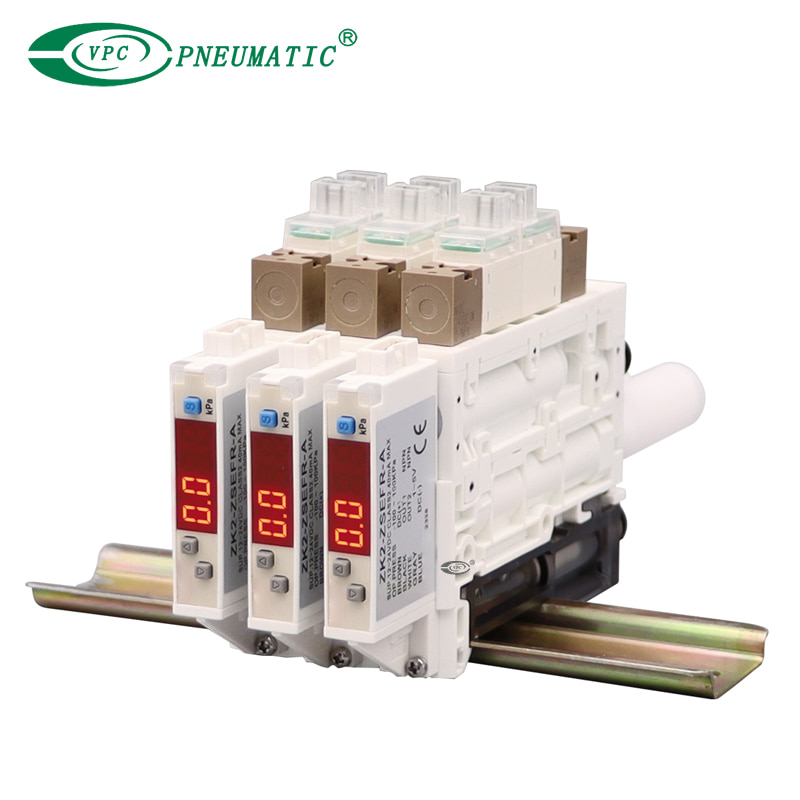

Description du produit

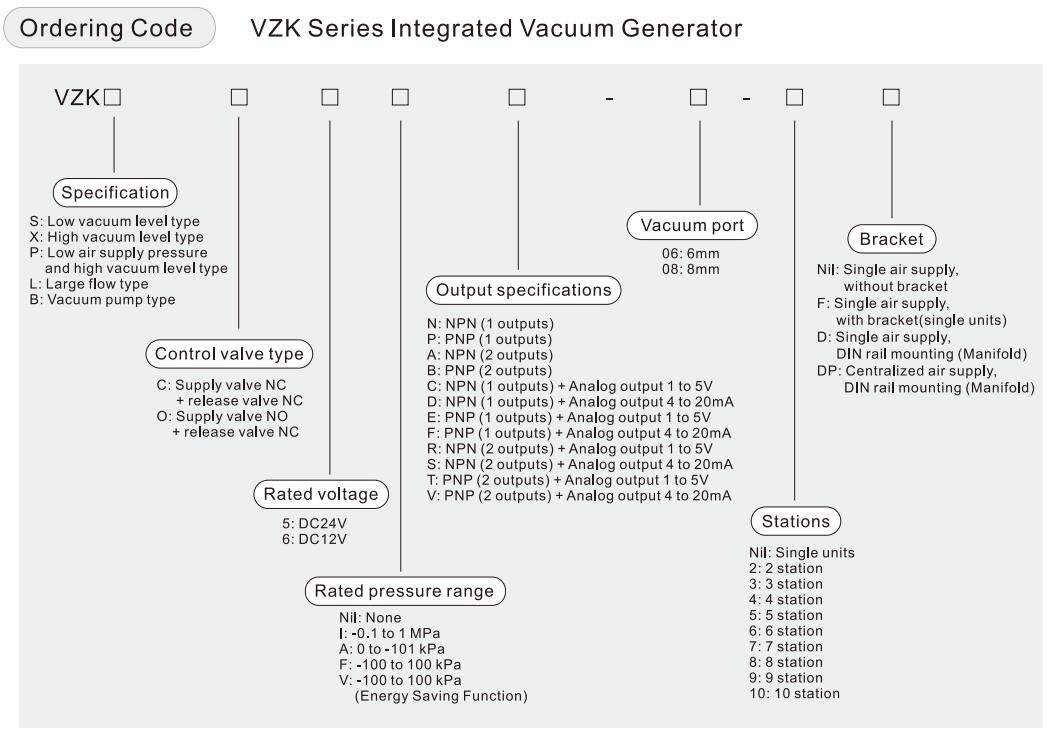

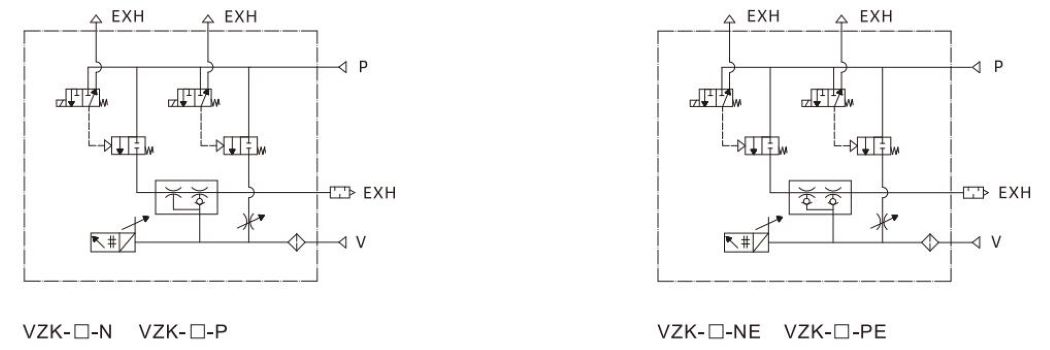

*1) Seuls les NE/PE sont équipés d'un clapet anti-retour pour économiser l'énergie, les autres sont sans clapet anti-retour.
*2) La fonction d'économie d'énergie n'est pas facultative pour le type L à grand débit et le type de pompe à vide B.
*3) L'alimentation en air centralisée n'est pas facultative pour le type de pompe à vide B.
Spécifications du produit
| Modèle | Pression d'alimentation en air plage (barre) | Alimentation en air nominale pression (bar) | Max. niveau de vide (kPa) | Max. flux de vide (L/min) | Consommation d'air (L/min) | Alimentation en air port | Vide port |
| VZK | 2,0 à 7,0 | 4.3 | -92 | 34.6 | 28.7 | 6mm | 6mm |

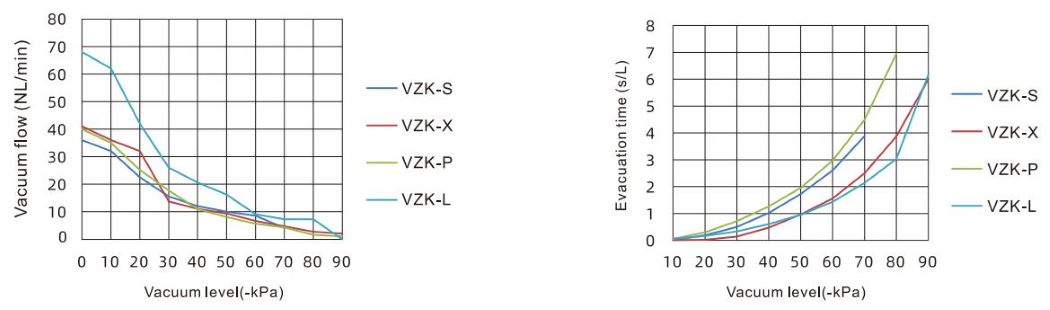

| Modèle | Alimentation en air pression (bar) | Consommation d'air (L/min) | 0 L/min | 5 L/min | 10 L/min | 15 L/min | 20 L/min | 25 L/min | 30 L/min | 35 L/min | 40 L/min | Max.vide niveau (kPa) |
| VZK | 2,0 à 7,0 | 28.7 | -92.3 | -50 | -17.8 | -14 | -10 | -5.6 | 0 | - | - | ﹣92 |
| Modèle | Alimentation en air pression (bar) | Consommation d'air (L/min) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | -80 | -90 | Max.vide niveau (kPa) |
| VZK | 2,0 à 7,0 | 28.7 | 0.16 | 0.32 | 0.6 | 0.94 | 1.38 | 1.96 | 2.7 | 4.18 | 7.5 | ﹣92 |
| Modèle | Alimentation en air pression (bar) | Consommation d'air (L/min) | 0 | -10 | -20 | -30 | -40 | 50 | 60 | -70 | -80 | -90 | Max.vide niveau (kPa) |
| VZK-S | 6.0 | 26 | 44.0 | 38.0 | 32.0 | 22.0 | 12.0 | 10.0 | 8.5 | 4.0 | - | - | ﹣74 |
| VZK-X | 5.0 | 29 | 41.0 | 36.0 | 26.0 | 13.7 | 11.0 | 9.3 | 6.6 | 4.6 | 2.7 | 2.0 | ﹣91 |
| VZK-P | 3.7 | 32 | 40.0 | 35.0 | 25.2 | 17.7 | 10.9 | 3.0 | 5.6 | 4.2 | 1.5 | 1.0 | ﹣88 |
| VZK-L | 5.0 | 85 | 68.0 | 62.0 | 42.0 | 26.0 | 20.6 | 16.2 | 9.0 | 7.2 | 7.2 | 5.0 | -90 |
| Modèle | Alimentation en air pression (bar) | Consommation d'air (L/min) | -10 | -20 | -30 | -40 | -50 | -60 | -70 | ﹣80 | ﹣90 | Max. vide niveau (kPa) |
| VZK-S | 6.0 | 26 | 0.01 | 0.19 | 0.50 | 1.02 | 1.72 | 2.60 | 3.88 | - | - | ﹣74 |
| VZK-X | 5.0 | 29 | 0.02 | 0.14 | 0.47 | 0.96 | 1.56 | 2.50 | 3.87 | 6.00 | - | ﹣91 |
| VZK-P | 3.7 | 32 | 0.05 | 0.30 | 0.71 | 1.26 | 1.95 | 2.97 | 4.49 | 6.95 | - | ﹣88 |
| VZK-L | 5.0 | 85 | 0.06 | 0.16 | 0.33 | 0.60 | 0.95 | 1.43 | 2.14 | 3.03 | 6.16 | ﹣90 |
| Modèle | ZSE10 (Vide) | ZSE10F (pression composée) | |
| Plage de pression nominale | 0 à -101kPa | -100 à 100kPa | |
| Plage de pression réglée/ Plage d'affichage de la pression | 10 à -105kPa | -105 à 105kPa | |
| Pression d'épreuve | 500kPa | ||
| Plus petit incrément réglable | 0,1kPa | ||
| Milieu de travail | Air, Gaz non corrosif, Gaz ininflammable | ||
| Tension d'alimentation | DC12 à 24 V ±10 %, ondulation (pp) 10 % ou moins (protégé contre les connexions inversées) | ||
| Consommation actuelle | 40 mA ou moins | ||
| Changer sortir | Type de sortie | Collecteur ouvert NPN ou PNP 2 sorties (sélectionnables) | |
| Max. courant de charge | 80mA | ||
| Max. tension appliquée | 28 V (avec sortie NPN) | ||
| Tension résiduelle | 2 V ou moins (à un courant de charge de 80 mA) | ||
| Temps de réponse | 2,5 ms ou moins (avec fonction anti-bruit : 20, 100, 500, 1 000, 2 000 ms) | ||
| Protection contre les courts-circuits | Oui | ||
| Répétabilité | ±0,2 % FS ±1 chiffre | ||
| Hyster- esis | Mode hystérésis | Variable de 0* | |
| Mode comparateur de fenêtre | |||
| Analogique tension sortir | Tension de sortie (Plage de pression nominale) | 1 à 5 V ± 2,5 % FS | 0,6 à 5 V ± 2,5 % FS |
| Linéarité | ±1 % FS | ||
| Impédance de sortie | Env. 1 kΩ | ||
| Type d'affichage | 3 1/2 chiffres, LED 7 segments, affichage 1 couleur (rouge) | ||
| Précision de l'affichage | ±2 % FS ±1 chiffre (température ambiante à 25 ±3 ℃) | ||
| Voyant lumineux | S’allume lorsque la sortie est activée. OUT1 : Vert, OUT2 : Rouge | ||
| Résistance à l'environnement | Enceinte | IP40 | |
| Plage de température | Stocké : -10 à 60 ℃ (Pas de condensation ni de gel) | ||
| Plage d'humidité | Fonctionnement/Stockage : 35 à 85 % HR (sans condensation) | ||
| Résister à la tension | AC1000 V pendant 1 minute entre les bornes et le boîtier | ||
| Résistance d'isolation | 50 MΩ ou plus (DC500 V mesuré via un mégohmmètre) entre les bornes et le boîtier | ||
| Résistance aux vibrations | 10 à 150 Hz, pleine amplitude 1,5 mm ou 20 m/s² dans la plus petite direction xyz pendant 2 heures (sans alimentation) | ||
| Résistance aux chocs | 100 m/s² dans chaque direction XYZ 3 fois (sans alimentation) | ||
| Caractéristiques de température | ±2 % FS (Température ambiante : basée sur 25℃) | ||
| Fil de plomb | Câble en vinyle résistant à l'huile 5 conducteurs 3,5, 2 m Section transversale : 0,15 mm² (AWG26) Diamètre extérieur de l'isolant : 1,0 mm | ||
| Normes | CE, RoHS, UL/CSA | ||
*) Si la pression appliquée fluctue autour de la valeur réglée, l'hystérésis doit être réglée sur une valeur supérieure à la largeur fluctuante.
