| Matériau du corps du régulateur Bbooster: | |
|---|---|
| Pression de travail: | |
| Capacité du réservoir: | |
| Réservoir: | |

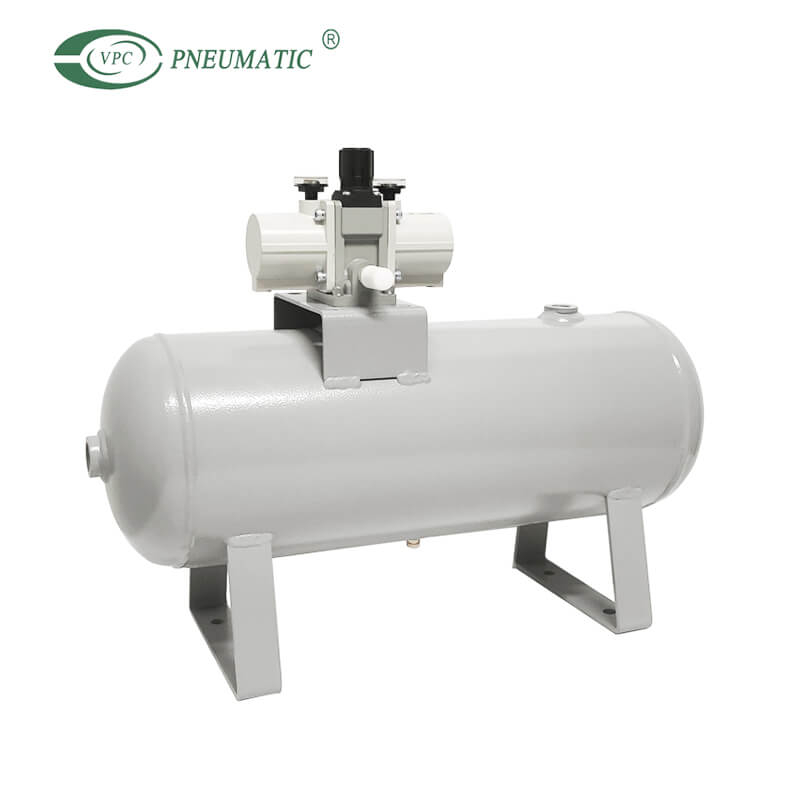

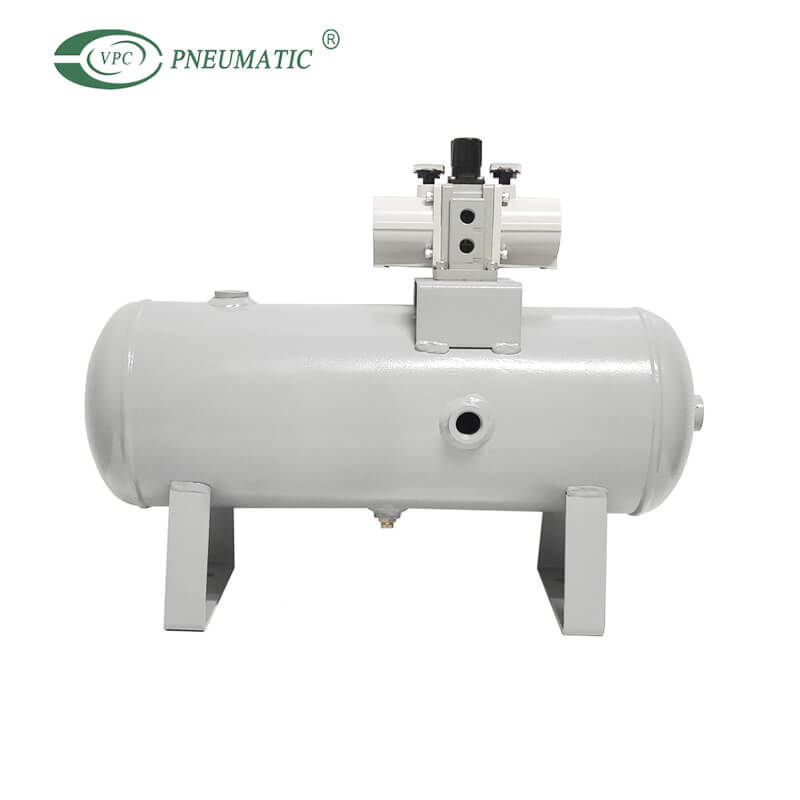

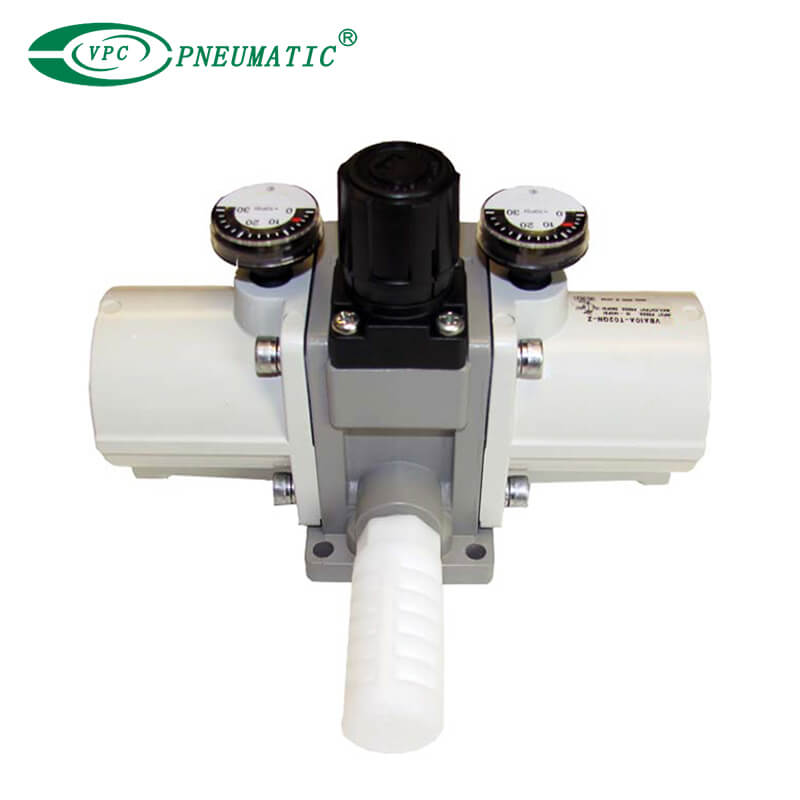

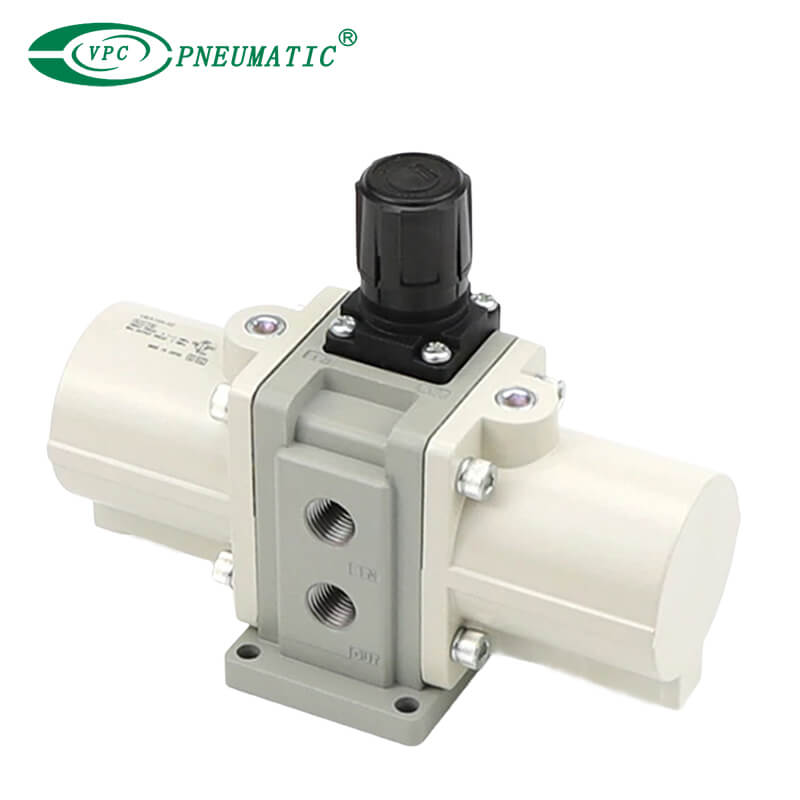

Description du produit

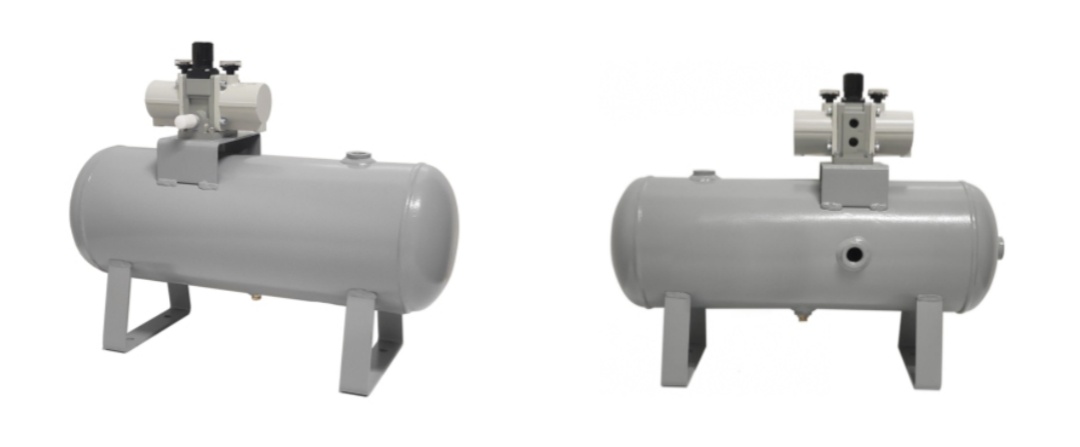

Les réservoirs VBAT-Q sont certifiés CE pour une utilisation en Europe et dans d'autres pays exigeant la conformité à la directive européenne sur les équipements sous pression (PED).

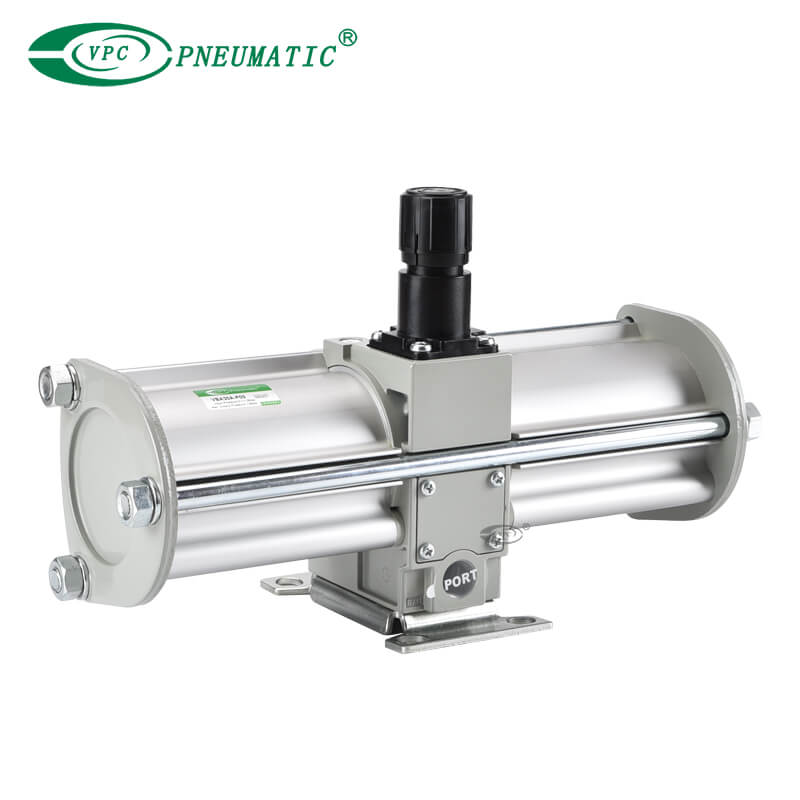

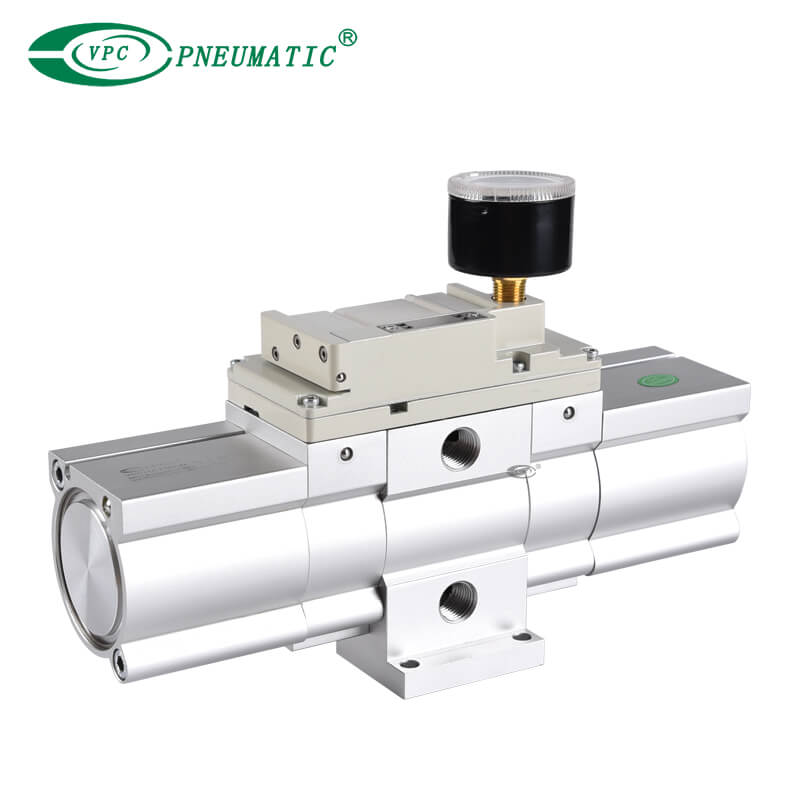

1. Des connexions compactes sont possibles avec des régulateurs booster.
2. installation facile.
3. Faible génération de chaleur. Très peu de chaleur est générée car aucune électricité n'est utilisée et il y a un impact sur les cylindres, les électrovannes, etc.
4. Il peut être utilisé seul comme réservoir.
5. Également partiellement compatible avec les normes étrangères.
* Lorsqu'il est utilisé comme une seule unité (non connecté à un surpresseur) et sous pression à plus de 1 MPa à des températures normales.
Spécifications du produit

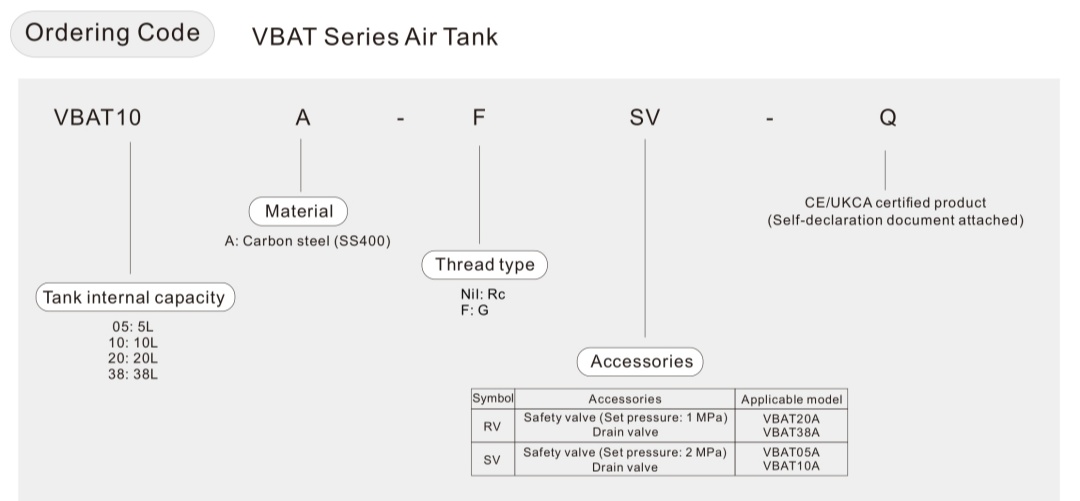

| Modèle | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| Milieu de travail | Air du compresseur | |||
| Capacité du réservoir | 5L | 10L | 20L | 38L |
| Max.pression de service | 2,0 MPa | 1,0 MPa | ||
| Dans la taille du port | 3/8 | 1/2 | 3/4 | |
| Taille du port de sortie | 3/8 | 1/2 | 1/2 | 3/4 |
| Pression d'épreuve | 3,3 MPa | 1,6 MPa | ||
| Température de fonctionnement | 0 à 75 ℃ | |||
| Installation | Horizontal (montage au sol) | |||
| Poids | 6,6 kg | 10 kg | 14 kg | 21 kg |
| Matériel | Acier au carbone (SS400) | |||
| Peinture | Extérieur : Peinture argentée, Intérieur : Peinture antirouille | |||
*1) Les accessoires sont inclus dans le même conteneur.
*2) Des rayures, des éraflures, des taches et des couleurs inégales peuvent être présentes sur la surface, mais elles n'affectent pas le fonctionnement ou les performances du produit.

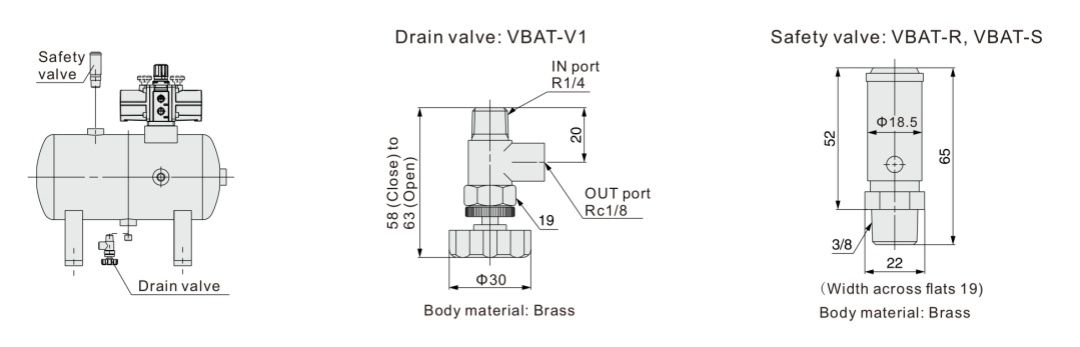

| Modèle | VBAT05A□-SV-Q | VBAT10A□-SV-Q | VBAT20A□-RV-Q | VBAT38A□-RV-Q |
| Kit d'accessoires | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 | |
| Soupape de sécurité | VBAT-S (Pression de réglage : 2 MPa) | VBAT-R (Pression de réglage : 1 MPa) | ||
| Vanne de vidange | VBAT-V1 | |||
Le kit d'accessoires est un ensemble de nos. ① à ⑤.
| Non. | Modèle | VBAT5A-Y-2 | VBAT10A-Y-2 | VBAT20A-Y-2 |
| Description | Quantité | |||
| ① | Ensemble busging (avec joint torique) | 1 | 1 | 1 |
| ② | Bouchon vissé conique à tête creuse hexagonale (pour port de vidange) | 1 | 1 | 1 |
| ③ | Vis à tête cylindrique à six pans creux | 4 | 4 (VBA1□A) 4 (VBA2□A) | 4 |
| ④ | Boulon/écrou d'ancrage | — | — | 4 |
| ⑤ | Bouchon vissé conique à tête creuse hexagonale (pour port de soupape de sécurité) | 1 | 1 | 1 |

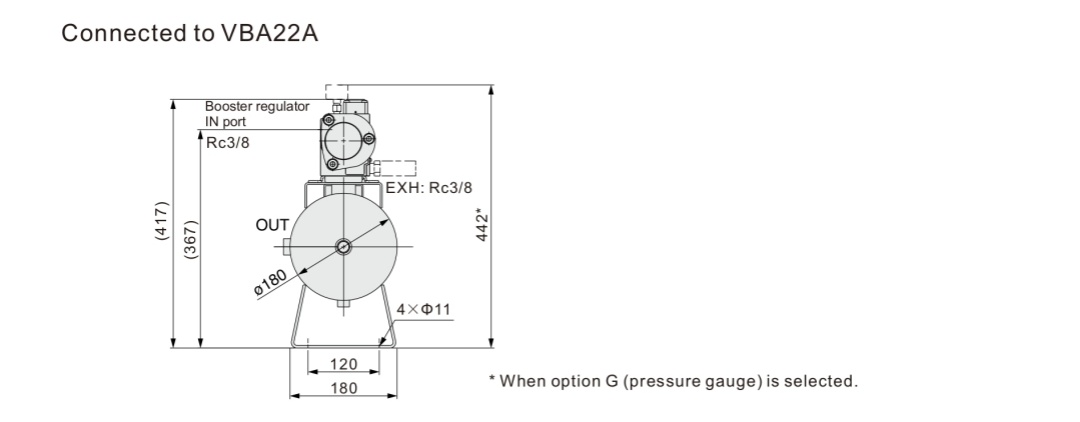

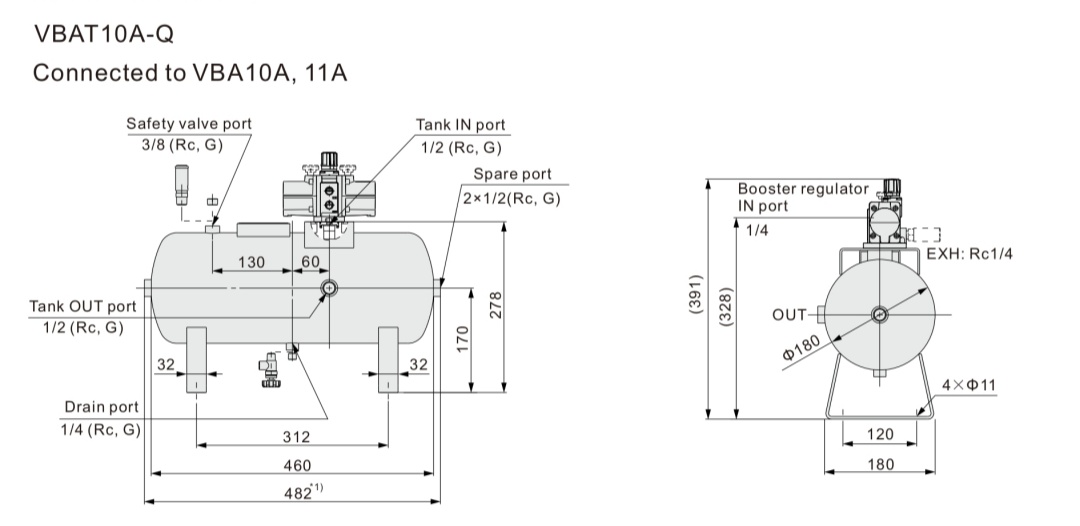

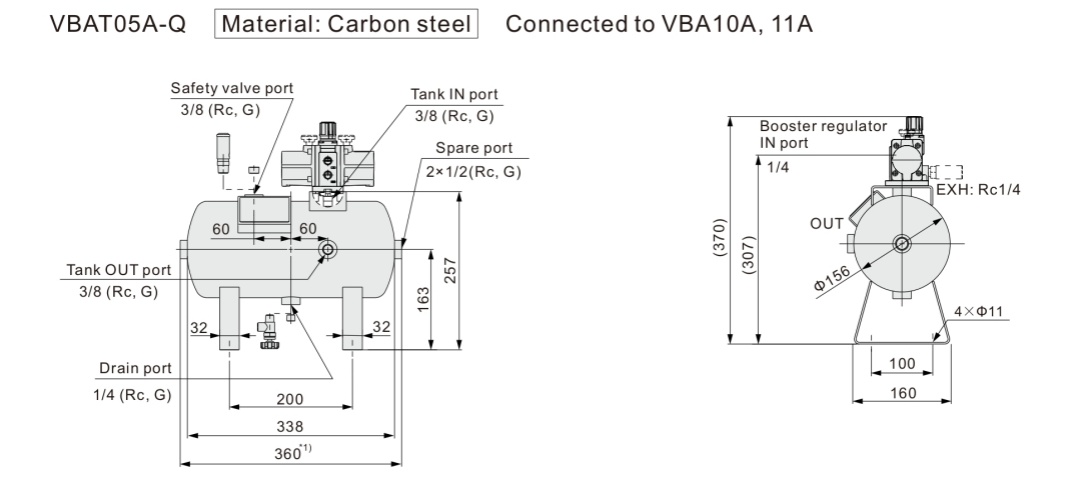

Dimensions principales
■ Dimensions principales
*1) La longueur peut être plus longue que les spécifications si les bouchons montés sur le réservoir ne sont pas ajustés jusqu'à l'extrémité.
*2) La fiche du port de rechange a été fermement fixée avec de l'adhésif.Lorsque vous retirez la fiche pour utiliser le port, veillez à ne pas endommager la fiche.
*1) La longueur peut être plus longue que les spécifications si les tirettes montées sur le réservoir ne sont pas ajustées jusqu'au bout.
*2) La fiche du port de rechange a été fermement fixée avec de l'adhésif.Lorsque vous retirez la fiche pour utiliser le port, veillez à ne pas endommager la fiche.
*1) La longueur peut être plus longue que les spécifications si les bouchons montés sur le réservoir ne sont pas ajustés jusqu'à l'extrémité.
*2) La fiche du port de rechange a été fermement fixée avec de l'adhésif.Lorsque vous retirez la fiche pour utiliser le port, veillez à ne pas endommager la fiche.
(mm)
| Mode régulateur booster | A | B | C | D* |
| VBA20A | 481 | 394 | RC3/8 | — |
| VBA40A | 520 | 429.8 | RC1/2 | — |
| VBA22A | 444 | 394 | RC3/8 | 469 |
| VBA42A | 477 | 429.8 | RC1/2 | 493 |
*1) La longueur peut être plus longue que les spécifications si les bouchons montés sur le réservoir ne sont pas ajustés jusqu'à l'extrémité.
*2) La fiche du port de rechange a été fermement fixée avec de l'adhésif.Lorsque vous retirez la fiche pour utiliser le port, veillez à ne pas endommager la fiche.

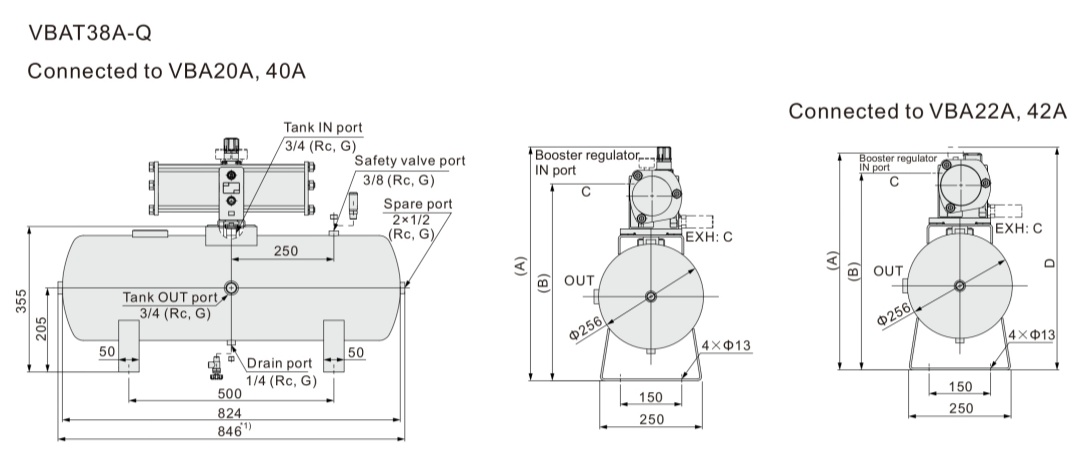

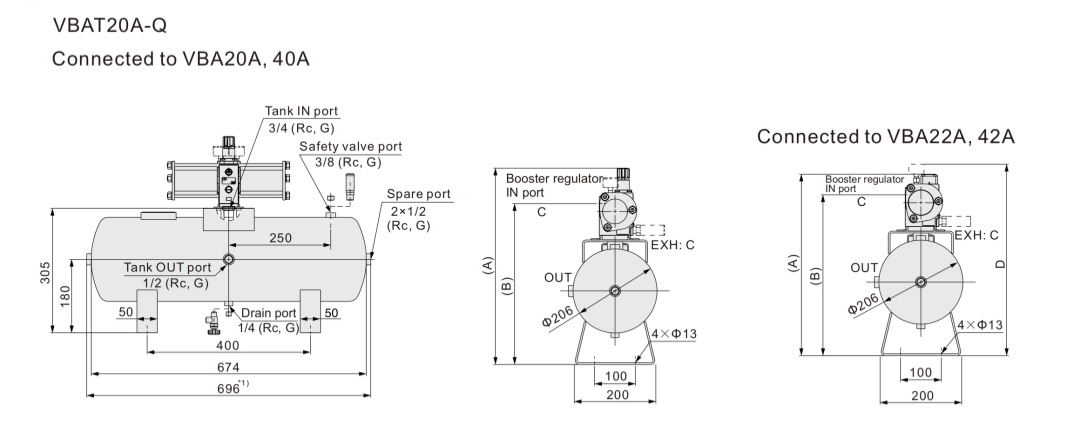

(mm)
| Mode régulateur booster | A | B | C | D* |
| VBA20A | 531 | 444 | RC3/8 | — |
| VBA40A | 570 | 479.8 | RC1/2 | — |
| VBA22A | 494 | 444 | RC3/8 | 519 |
| VBA42A | 527 | 479.8 | RC1/2 | 543 |
