Product Specification
1. 2 couleurs Afficher.2. Peut copie pour en haut pour 10 commutateurs simultanément.3. Remplaçable Une touche raccords.4. 4 chiffres afficher permet facile en lisant de affiché valeurs.5. Puissance consommation est réduit par tournant désactivé le moniteur. 6. Vide, composé et/ou positif pression peut être affiché dans MPa ou kPa.
Product Description
| Modèle | ZSE30A (Pression du vide) | ZSE30AF (Pression composée) | ISE30A (Pression positive) | ||
| Plage de pression nominale | 0,0 à -101,0 kPa | -100,0 à 100,0 kPa | -0.1 à 1.0MPa | ||
| Afficher/régler la plage de pression | 10,0 à -105,0 kPa | -105,0 à 105,0 kPa | -0.105 à 1.05MPa | ||
| Résister à la pression | 500kPa | 500kPa | 1.5MPa | ||
| Affichage/Réglage de l'unité minimale | 0.1kPa | 0.1kPa | 0.001MPa | ||
| Milieu de travail | Air filtré, Gaz non corrosif / Gaz ininflammable | ||||
| Tension d'alimentation | DC12 à 24 V ± 10 %, ondulation (pp) 10 % ou moins (avec protection de polarité d'alimentation) | ||||
| Consommation de courant | 40mA ou moins | ||||
| Sortie de commutation | Standard | NPN ou PNP collecteur ouvert 1 sortie, NPN ou PNP collecteur ouvert 2 sortie | |||
| Max.courant de charge | 80mA | ||||
| Max.tension appliquée | 28V (à la sortie NPN) | ||||
| Tension résiduelle | 1V ou moins (avec courant de charge de 80mA) | ||||
| Temps de réponse | 2,5 ms ou moins (avec fonction anti-bruit : 20, 100, 500, 1000, 2000 ms) | ||||
| Protection de court circuit | Oui | ||||
| Répétabilité | ±0,2 % PE ±1 chiffre | ||||
| Hystérèse | Mode hystérésis | Variable (0 ou plus) *1) | |||
| Mode comparateur de fenêtre | |||||
| Sortie analogique | Sortie de tension*2） | Tension de sortie (Pression nominale) | 1 à 5V ±2,5% PE | 0,6 à 5 V ±2,5 % PE | |
| Linéarité | ±1 % PE | ||||
| Impédance de sortie | Environ.1 kΩ | ||||
Actuel sortir*3） | Tension de sortie (Pression nominale) | 4 à 20mA ±2,5% PE | 2,4 à 20 mA ± 2,5 % PE | ||
| Linéarité | ±1 % PE | ||||
| Impédance de charge | Impédance de charge maximale : 300 Ω (tension d'alimentation 12 V) : 600Ω (Tension d'alimentation 24V) Impédance de charge minimale : 50Ω | ||||
| Afficher | Écran LCD bicolore à 4 chiffres, 7 segments (rouge/vert) | ||||
| Précision d'affichage | ±2% FS±1 chiffre (température ambiante de 25 ±3℃) | ||||
| Voyant | S'allume lorsque la sortie du commutateur est activée. OUT1 : vert, OUT2 : rouge | ||||
| Environnement | Enceinte | IP40 | |||
| Fonctionnement écart de température | Fonctionnement : 0 ~ 50°C, stockage : -10 ~ 60°C (Pas de condensation ni de gel) | ||||
| Plage d'humidité ambiante | Fonctionnement/stockage : 35 ~ 85 % HR (sans condensation) | ||||
| Tenir la tension | CA 1000V pendant 1 minute entre bornes et logement | ||||
| La resistance d'isolement | 50 MΩ ou plus (500 VDC mesuré via un mégohmmètre) entre terminaux et logement | ||||
| Caractéristique de température | ±2% FS (référence 25℃) | ||||
| Fil conducteur avec connecteur | Câble en vinyle résistant à l'huile, 3 conducteurs Φ3.5, 2m 4 conducteurs Surface du conducteur : 0,15 mm² (AWG26), diamètre extérieur de l'isolant : 1,0 mm | ||||
| Normes | CE/RoHS, UL/CSA (E216656) | ||||
*1) Si la pression appliquée fluctue près de la valeur définie, réglez l'hystérésis au-dessus de la plage de fluctuation pour éviter les vibrations.
*2) Lorsque la sortie de tension analogique est sélectionnée, la sortie de courant analogique ne peut pas être utilisée ensemble.
*3) Lorsque la sortie de courant analogique est sélectionnée, la sortie de tension analogique ne peut pas être utilisée ensemble.

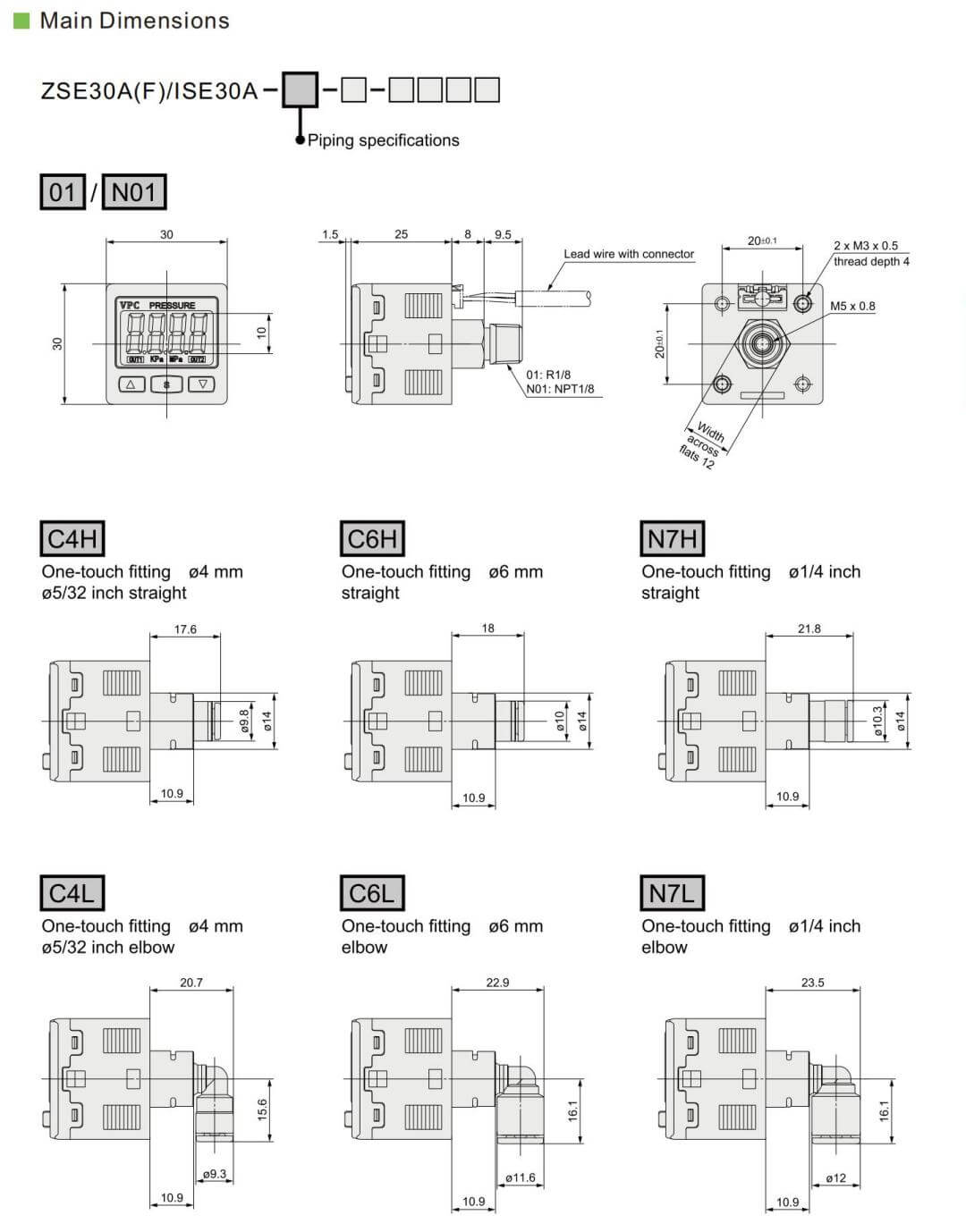

Main Dimensions
