Le système de vide pneumatique est un système de contrôle pneumatique qui utilise l'air comprimé pour générer une pression négative (vide) pour remplir des fonctions telles que le transport , d'adsorption et la fixation des pièces ou des objets.
1. Composants et fonctions de vide
Composants de l'aspirateur | Fonction | Modèle de produit |
Générateur d'aspirateur | Utilisé pour générer une pression négative pour fournir la force d'adsorption requise pour la tasse d'aspiration sous vide. Max. Degré à vide: -88kpa | Générateur de vide en ligne de la série ZU Générateur d'aspirateur de type body de la série ZH |
Tasse à vide | Utilisez la différence de pression générée par le générateur de vide pour adhérer aux pièces. C'est le point de connexion entre la machine et le produit. | |
Filtre à vide | Filtrez les polluants aspirés de l'atmosphère par la ventouse à vide. Assurez-vous que le générateur d'aspirateur ne sera pas bloqué et ne fonctionnera pas normalement. | Filtres d'aspiration à air en ligne de la série ZFC |
Interrupteur d'aspirateur | Assurez-vous la pression de vide pour maintenir en toute sécurité la pièce et la sortie des signaux électriques de sortie vers le système de contrôle du vide. | ZSE30A (F) Série 2 Affichage des couleurs Haute précision Digital Pressure Interrupteur |
Régulateurs de vide | Ajustez la pression de l'aspirateur. |
* Pour les paramètres détaillés des composants de vide , veuillez vous référer à l'article: Que sont les composants de vide?

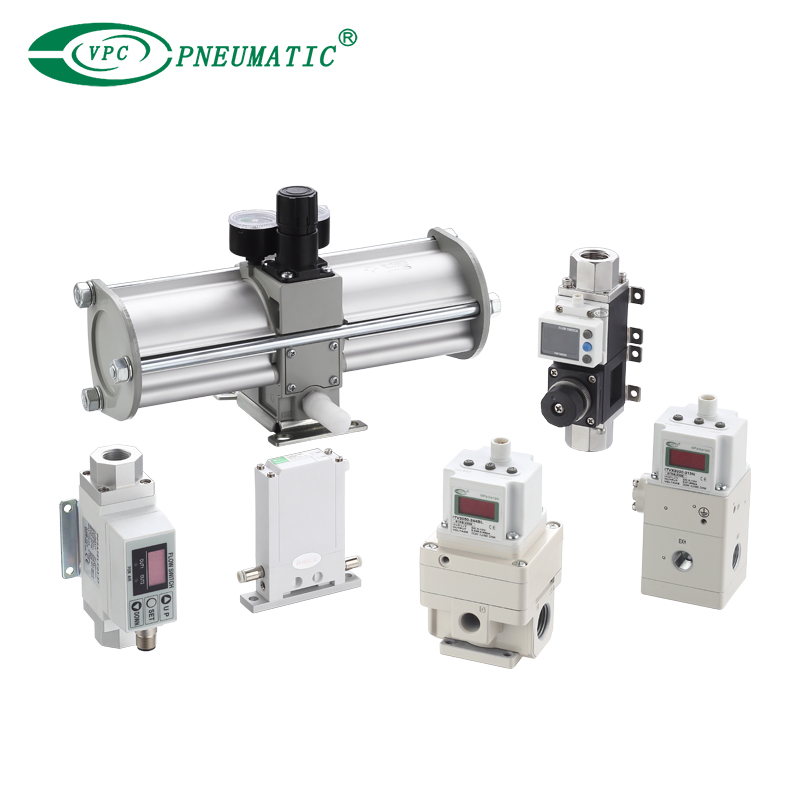

Régulateur de vide

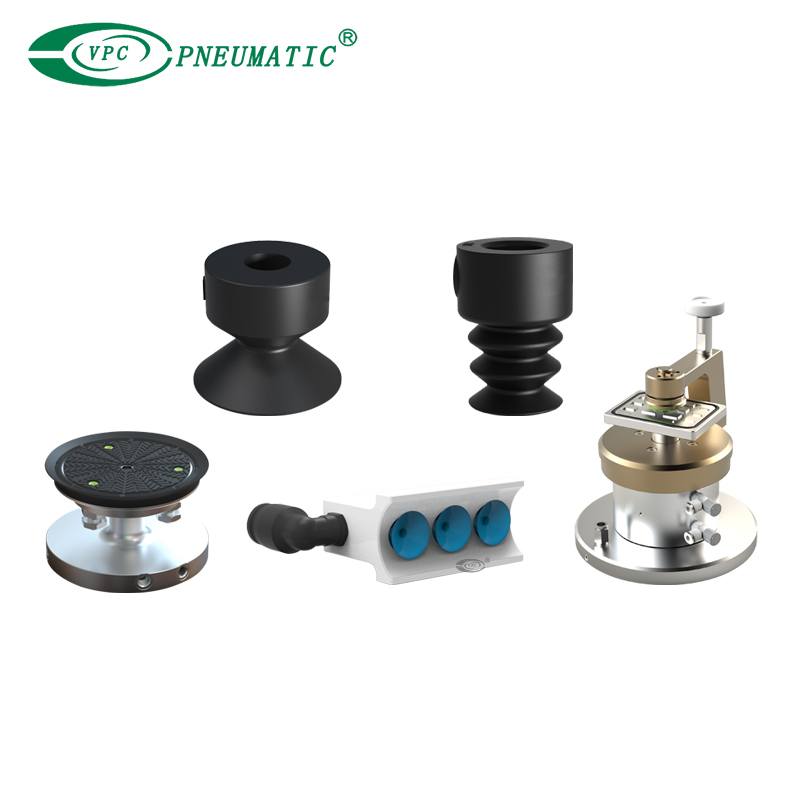

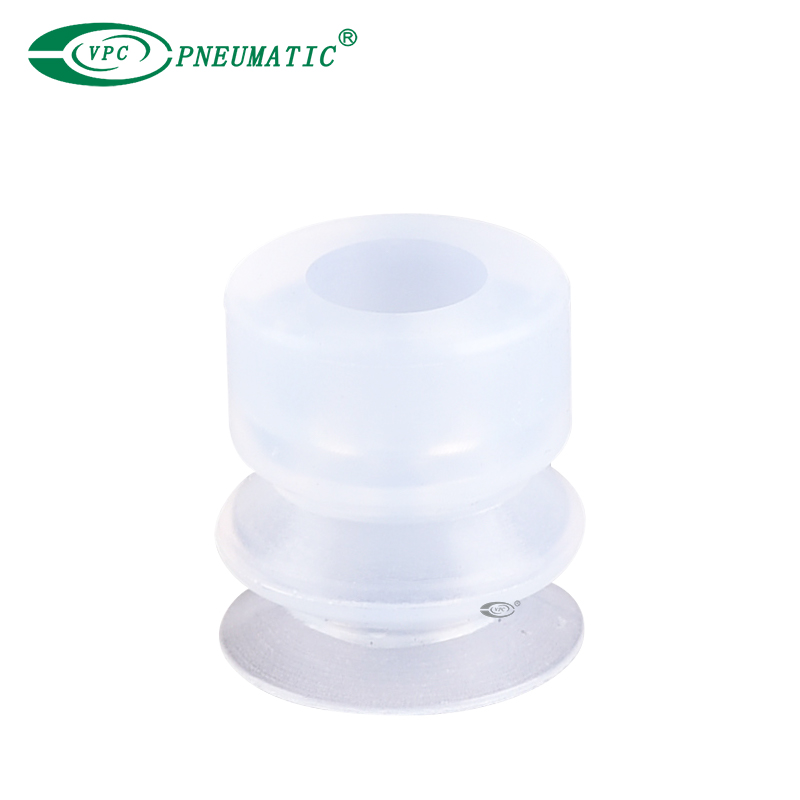

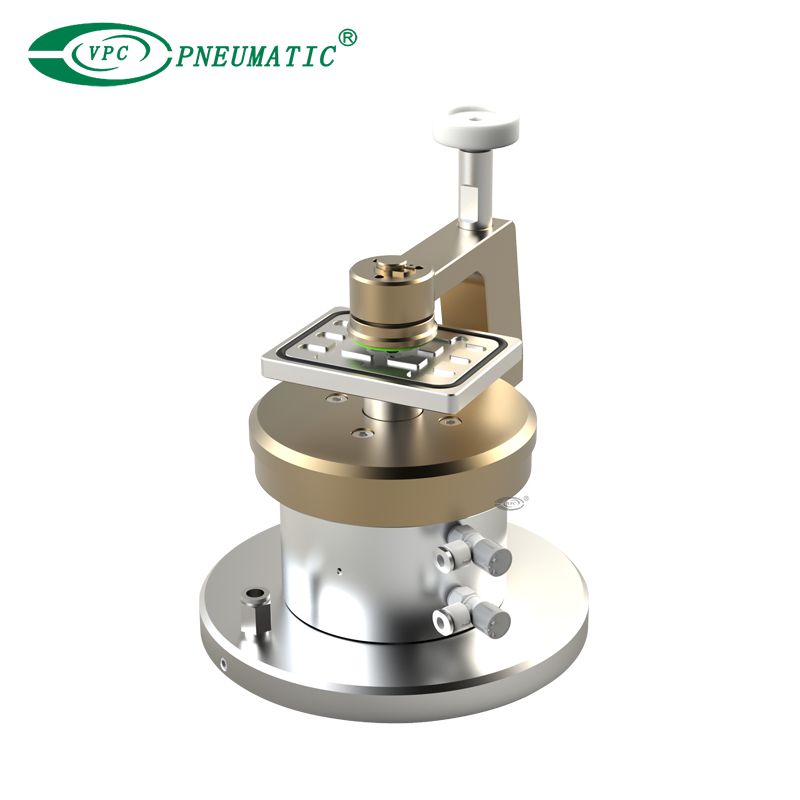

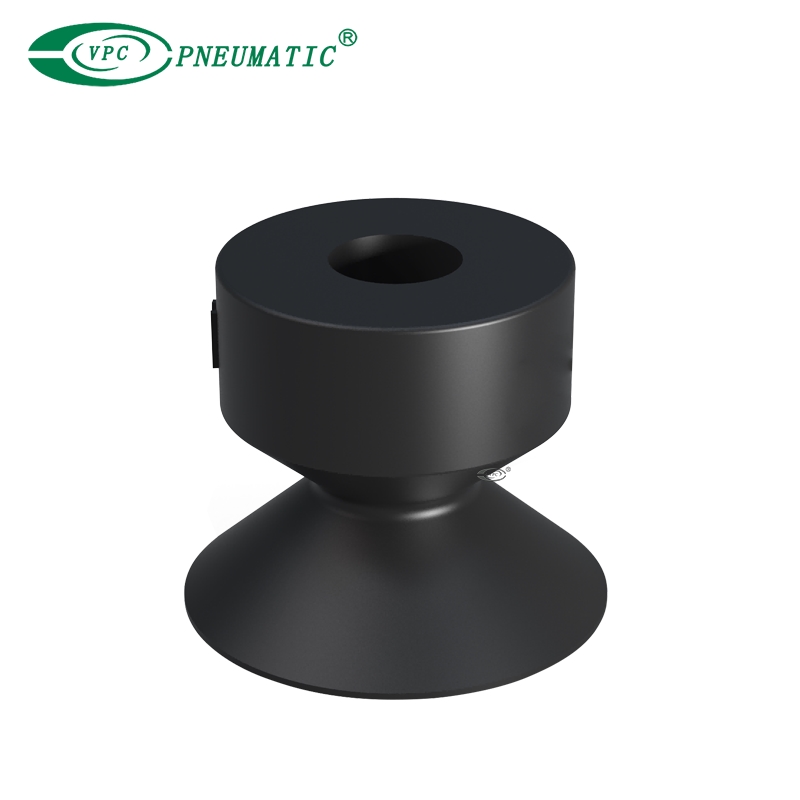

Tasse à vide

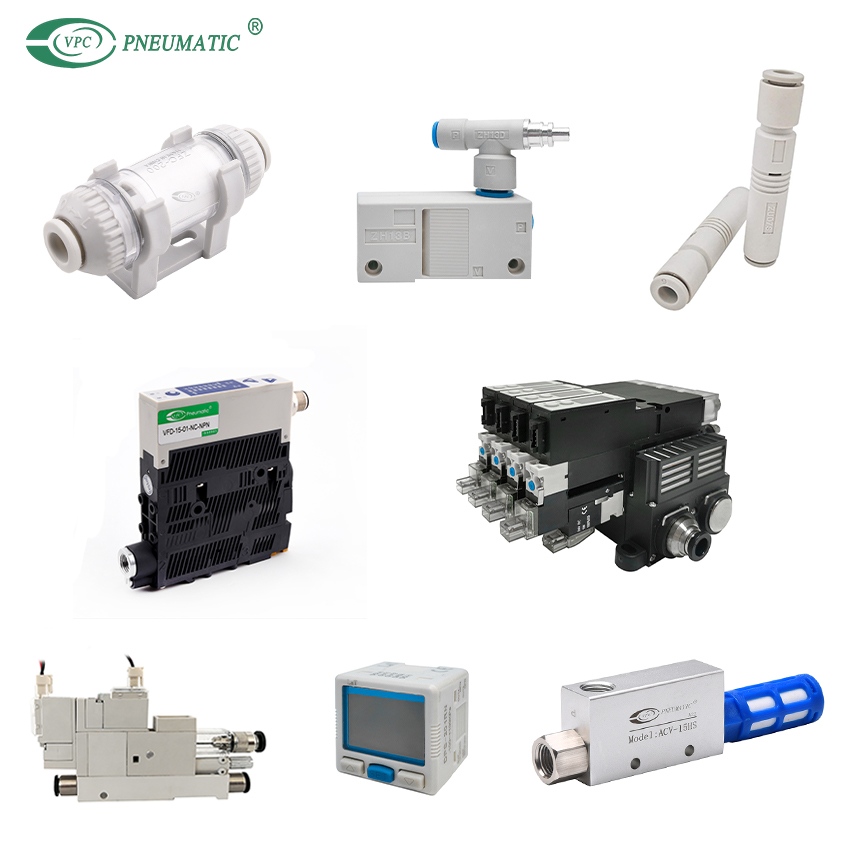

Générateur d'aspirateur
2. Application du système de vide pneumatique

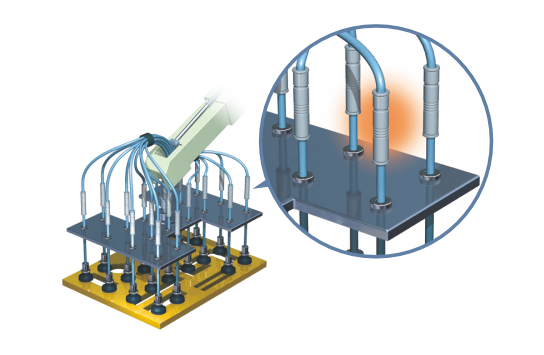

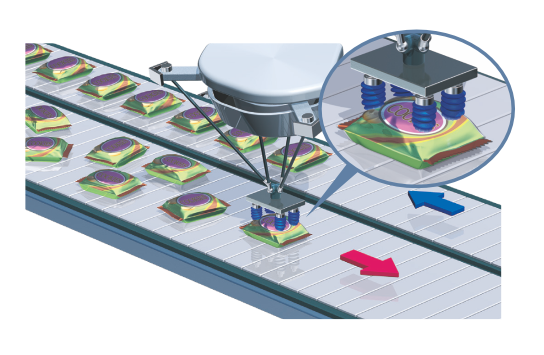

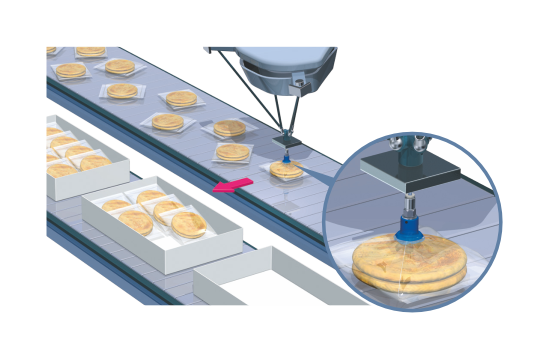

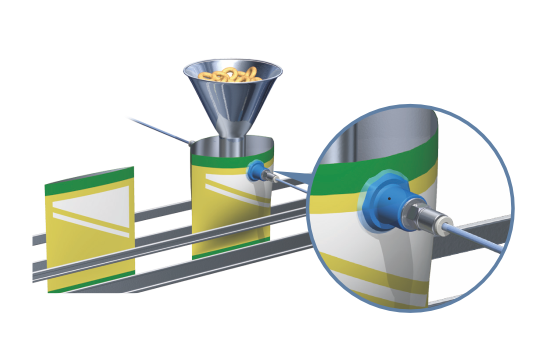

Système de manutention d'adsorption de vide : Convient à tout objet avec une surface lisse. Surtout pour les objets non métalliques , non-métal et non adaptés aux objets de serrage , tels que du papier mince et doux, des films plastiques, du papier d'aluminium, du verre fragile et de ses produits, des circuits intégrés et d'autres pièces de micro-précision, etc., une adsorption de vide peut être utilisée pour la terminer. Il est largement utilisé dans l' automobile , le travail du bois, l'emballage, la tôle , électronique et d'autres industries.

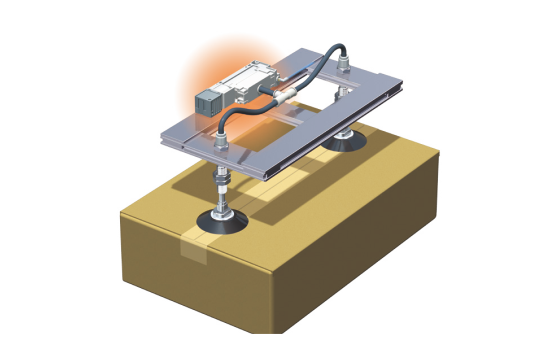

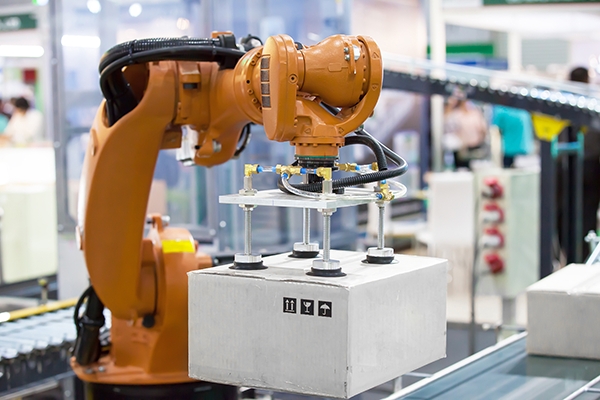

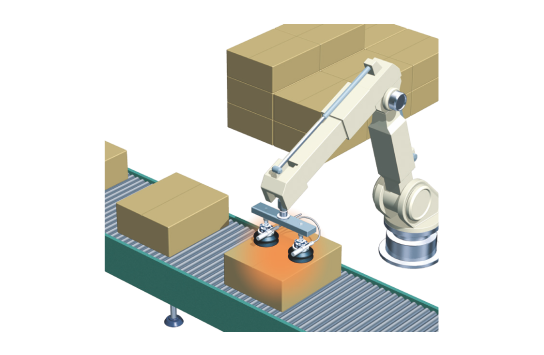

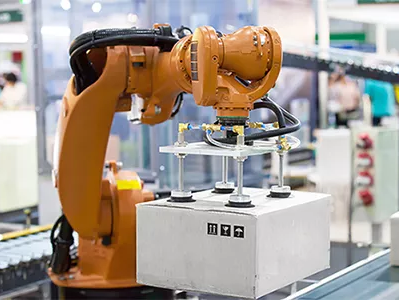

Adsorption de carton

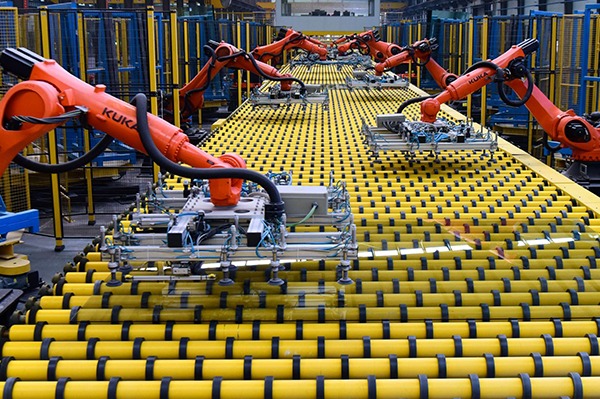

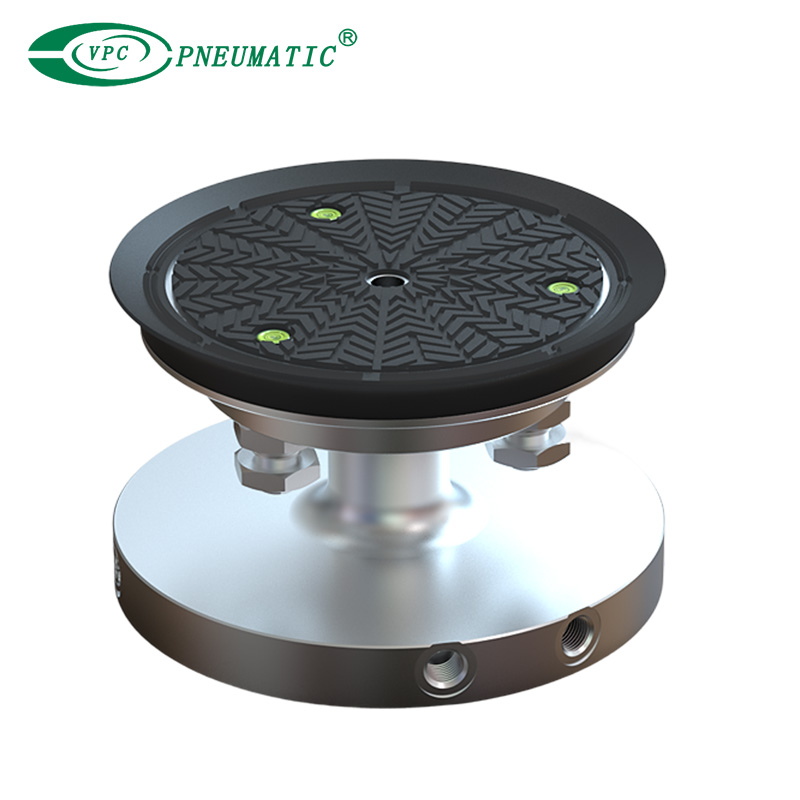

Adsorption de verre

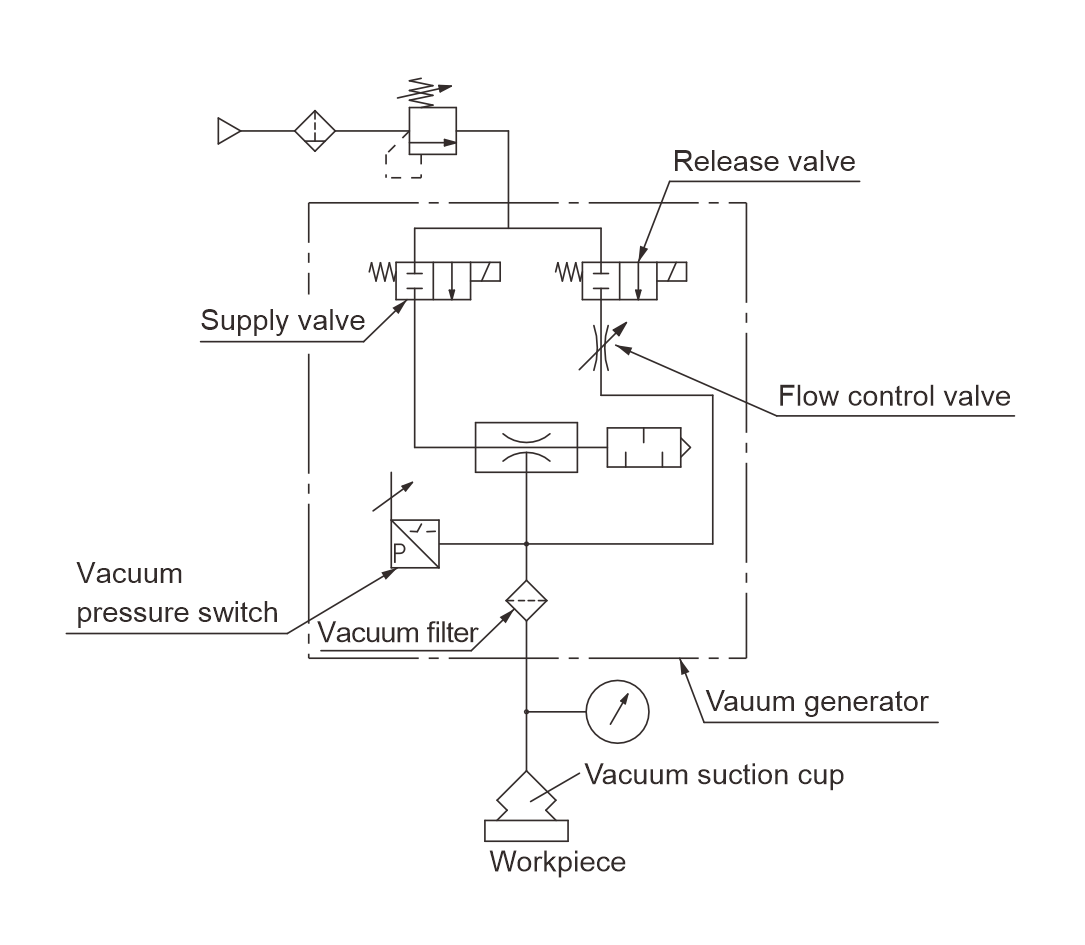

3. Diagramme de circuit du système de vide pneumatique
FAQ
1. Pompe à vide vs générateur d'aspirateur
Une pompe à vide est un appareil qui génère un vide. Le port d'aspiration forme une pression négative et le port d'échappement est directement connecté à l' atmosphère . Max. Degré à vide: -101,3kpa
Le générateur de vide est un composant pneumatique qui utilise le flux d'air comprimé pour former un certain degré de vide. Max. Degré à vide: -88kpa
2. Comment sélectionner un générateur de vide?
Lors de la sélection d'un générateur d'aspirateur, des facteurs tels que le degré de vide , maximal de flux d'aspiration maximum et la consommation d'air doivent être pris en compte. De plus, vous devez également choisir un générateur d'aspirateur qui peut fournir un degré de vide stable basé sur la consommation totale de gaz de la tasse à vide et le cycle de travail continu (fréquence de travail) requis par le système.
3. Qu'est-ce qu'une tasse de sous-aspiration à vide?
La tasserie sous vide est un composant de connexion entre la pièce et le système de vide . Il utilise une pompe à vide ou un générateur d'aspirateur pour extraire l'air dans la tasse à vent, formant un état d'aspirateur à l'intérieur, afin qu'il puisse être étroitement adsorbé sur divers matériaux plats sous l'action de la pression atmosphérique.
4. Comment fonctionne la tasse de vide à vide?
Principe d'aspiration:
La tasse à vide à vide est connectée au générateur de vide à travers le tuyau à air , puis contacte l'objet à soulever (comme le verre, le papier, la petite membrane, etc.), et que l'équipement à vide est démarré pour sucer , de sorte que la pression d'air négative est générée à l'intérieur de la tasse d'aspiration, afin que l'objet à soulever soit fermement aspiré et que l' objet à soulever peut être transporté,.
Principe de détachement:
Lorsque l'objet à soulever est déplacé vers la destination , la sous-tassement à vide est gonflée en douceur, de sorte que la pression d'air négative dans la tasse d'aspiration à vide passe à la pression d'air nulle ou à la pression d'air positive . La tasse d'aspiration à vide se sépare automatiquement de l'objet à soulever, terminant ainsi la tâche de soulever et de déplacer des objets lourds.
5. Comment choisir une tasse à vide sous vide?
① Sélection d'adsorbants
Caractéristiques de l'adsorbant : état de surface, perméabilité de l'air, aversion pour l'électricité statique, aversion pour les ions cuivrères et si la forme change (papier, plastique).
Forme de l'adsorbant : taille de la planéité , de la surface d'adsorption (état de la surface incurvée), forme (cube, sphère, cylindre).
Poids de l'adsorbat

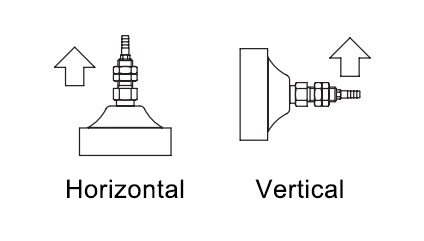

Direction de levage de l'adsorbant : adsorption horizontale ou adsorption verticale.
② Sélectionnez la tasse d'aspiration à vide
Calcul de la force d'adsorption : calculé en fonction du poids de la pièce à être transporté et de la zone de contact.
F = pxa
F: force d'adsorption
P: pression de vide
R: zone de surface de contact entre la ventouse et la pièce
Calcul du diamètre de la tasse d'aspiration : déterminé en fonction de la forme et de la taille de la pièce et de la force d'adsorption requise.
Matériel de ventouse : sélectionnez le matériau approprié en fonction des conditions d'utilisation , Environnement d'utilisation , utilisé , etc.
| Matériau de ventouse à vide | La température de fonctionnement a sonné (℃) | Adsorbation |
| Nbr | -30-120 | Objets généraux. |
| Vqm | -60-230 | Semi-conducteurs , objets minces, nourriture, produits finis. |
| Puan | 130-100 | Plaque de fer, plaque mince, carton. |
| FKM | -20-250 | Médicaments |
Forme de la ventouse : Choisissez la forme de la ventouse en fonction du matériau , de forme et du poids de l'objet à adsorber.
| Forme de la ventouse sous vide | Application |
| Tasserie plate | Gérer les pièces avec des surfaces plates ou légèrement rugueuses . Comme les plaques métalliques, les cartons, le verre, etc. |
| Tasse à ventre ondulé | Convient aux surfaces ou surfaces irrégulières avec des matériaux déformés. Tels que la manipulation des pièces telles que les cellules de la batterie et les plaques métalliques. |
| Sucsure de ventouse longue | Transportant des pièces étroites et longues avec une petite surface captivante, comme des bandes en bois, des cadres de fenêtres, des pièces géométriques, etc. |
| Succion profonde | La ventouse a une grande profondeur . Il convient aux pièces avec une certaine courbure de surface , telles que les fruits, les balles en verre et autres objets à balle. |
Ce qui précède est une introduction aux systèmes de vide pneumatiques et comment choisir des composants sous vide qui conviennent à votre circuit de système d'aspirateur . Si vous avez des questions dans la conception des circuits du système d'aspirateur, vous pouvez contacter VPC pneumatique . Votre consultation est la bienvenue!
