Les solénoïdes sont des équipements industriels contrôlés par l'électromagnétique, qui ajustent la vitesse , d'écoulement , de direction et les autres paramètres du milieu dans les systèmes de contrôle industriel.
Comment sélectionner l'électrovanne? Paramètres électriques , de pression , du fluide , du pipeline , Le type d'action et les exigences spéciales doivent être considérablement prises en compte.
1. Paramètres de pipeline
Taille du port: Déterminez la taille du diamètre (DN) en fonction du diamètre intérieur du pipeline sur site ou des exigences d'écoulement.
Taille du joint: Généralement, pour > DN50 , une interface de bride doit être sélectionnée et pour ≤dn50 , il peut être sélectionné librement en fonction des besoins de l'utilisateur.
2. Paramètres fluides
Fluides corrosifs: les soupapes de salénoïde résistantes à la corrosion telles que les soupapes de solénoïde VNB et les soupapiaires en acier sans collants conviennent; Fluides ultra-nettoyés comestibles: les soupapitions de solénoïde en acier inoxydable de qualité alimentaire conviennent.

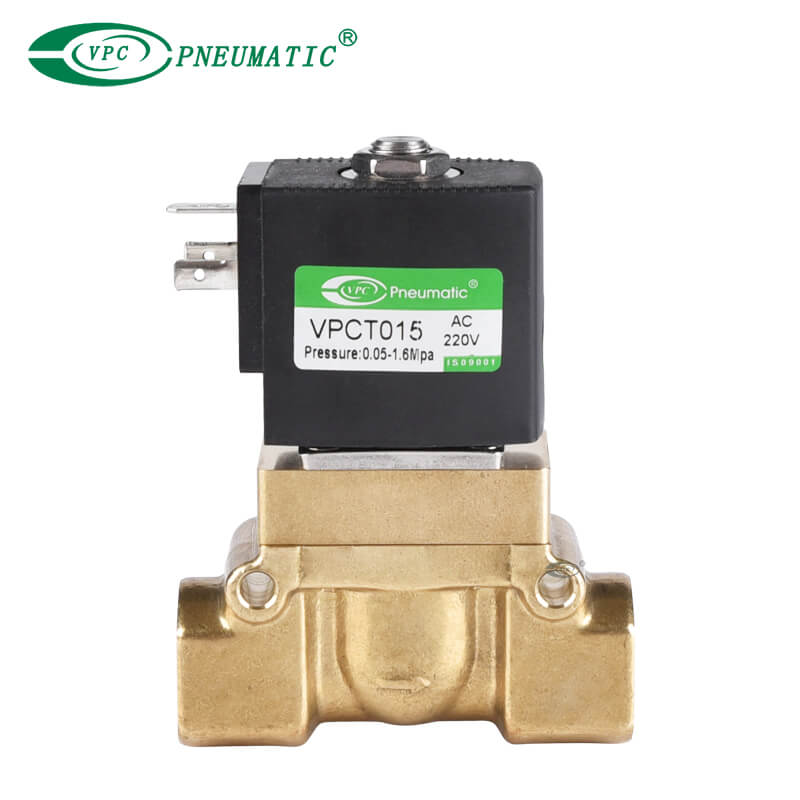

Fluides à haute température: les solénoïdes fabriqués en matériaux électriques résistants à haute température et les matériaux d'étanchéité doivent être sélectionnés, et les structures de type piston doivent être sélectionnées. Comme SLH / VPCT.

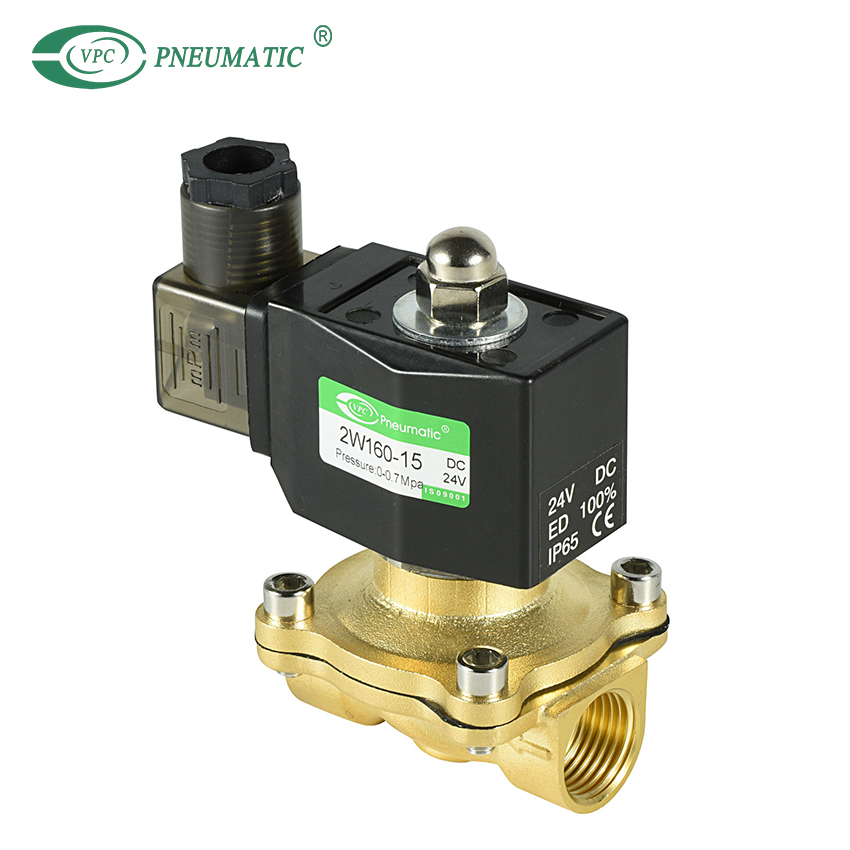

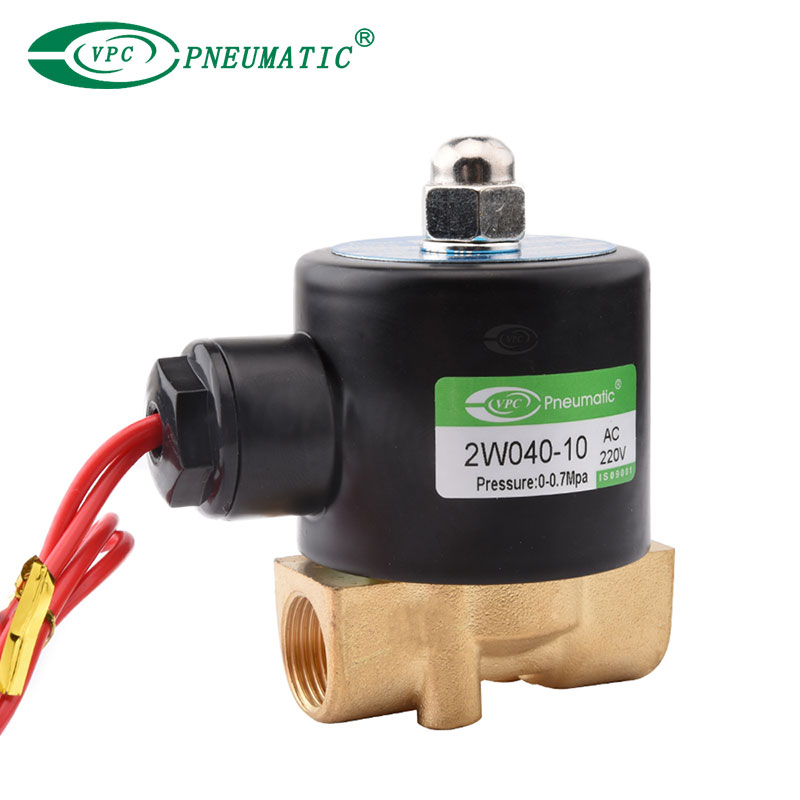

État fluide: état gazeux, liquide ou mixte, surtout lorsque le diamètre est supérieur à DN25, il doit être distingué. Tels que 2W Solenoïde à action directe.

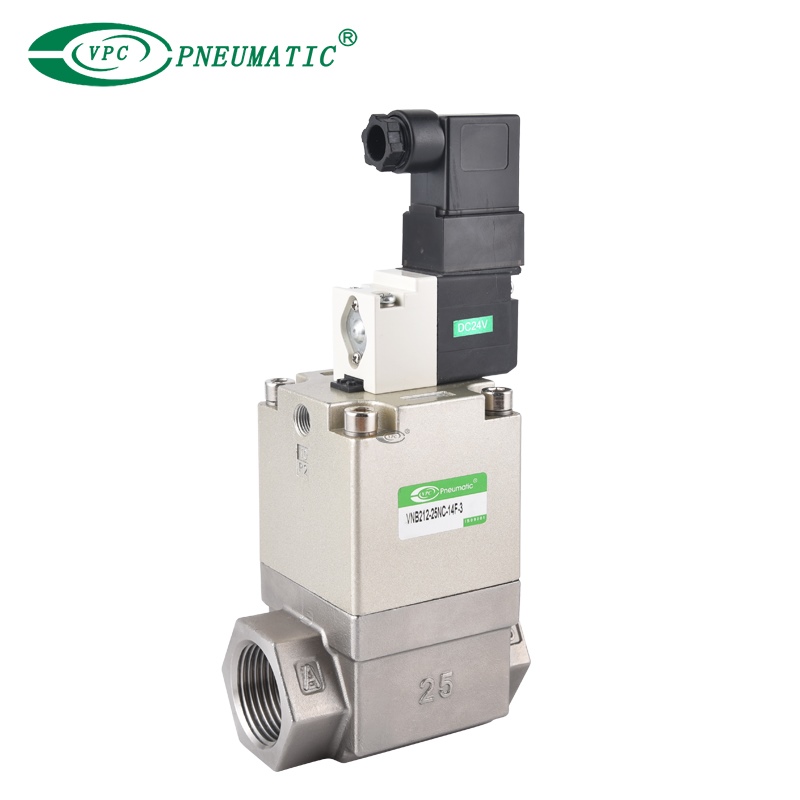

Viscosité fluide: généralement en dessous de 50CST peut être sélectionné arbitrairement. S'il dépasse cette valeur, lorsque le diamètre est supérieur à 15 mm, utilisez une valve solénoïde multifonction, telle que la valve solénoïde VNB; Lorsque le diamètre est inférieur à 15 mm , utilisez une valve solénoïde à haute viscosité.
3. Paramètres de pression
Pression nominale : ce paramètre a la même signification que les autres vannes générales et est déterminée en fonction de la pression nominale du pipeline.
Pression de travail : si la pression de travail est faible , le principe d'action directe à action directe ou étape par étape doit être utilisé; Lorsque la différence de pression de travail minimale est supérieure à 0,04 MPA , des électrovannes à action directe, des soupapes d'électricité à action directe étape par étape et des électrovannes à pilotage peuvent tous être utilisés.
4. Sélection électrique
Les spécifications de tension doivent de préférence être AC220V et DC24 , ce qui est plus pratique.
5. Temps de travail continu

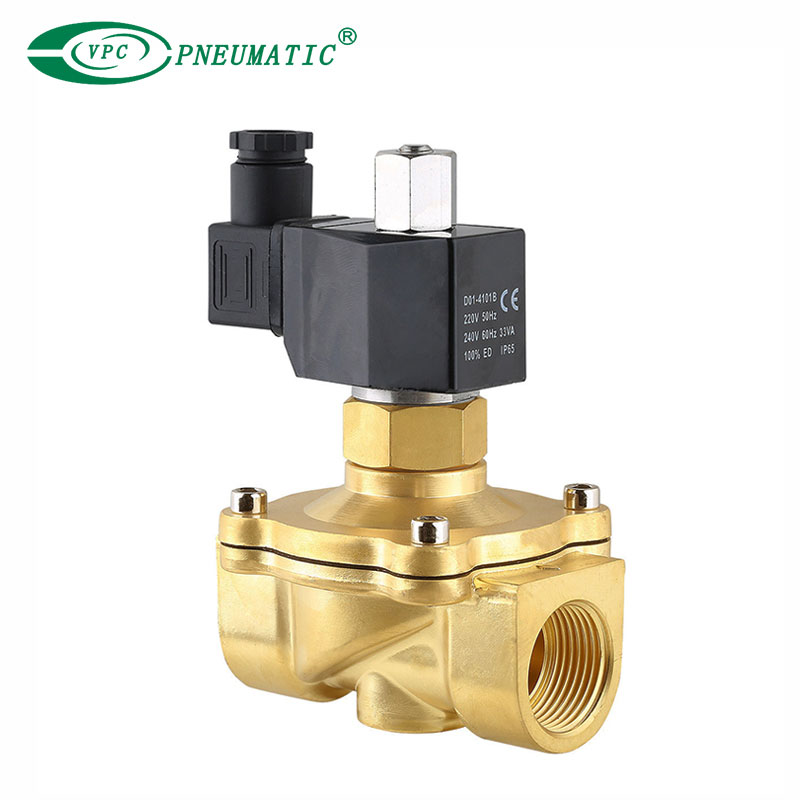

Lorsque l'électrovanne doit être ouverte pendant une longue période et que la durée est plus longue que le temps de fermeture, une valve de solénoïde normalement ouverte doit être sélectionnée.
Lorsque l' heure d'ouverture est courte ou que l'heure d'ouverture et de clôture n'est pas beaucoup , une clandestin solénoïde normalement fermé doit être sélectionné.
Pour certaines conditions de travail utilisées pour la protection de la sécurité , telles que la surveillance des flammes et des flammes du four, les solénoïdes ouverts normalement ne peuvent pas être sélectionnés et les soupapes de salonoïde énergisées à long terme doivent être sélectionnées.
6. Sélectionnez les fonctions auxiliaires en fonction des exigences environnementales

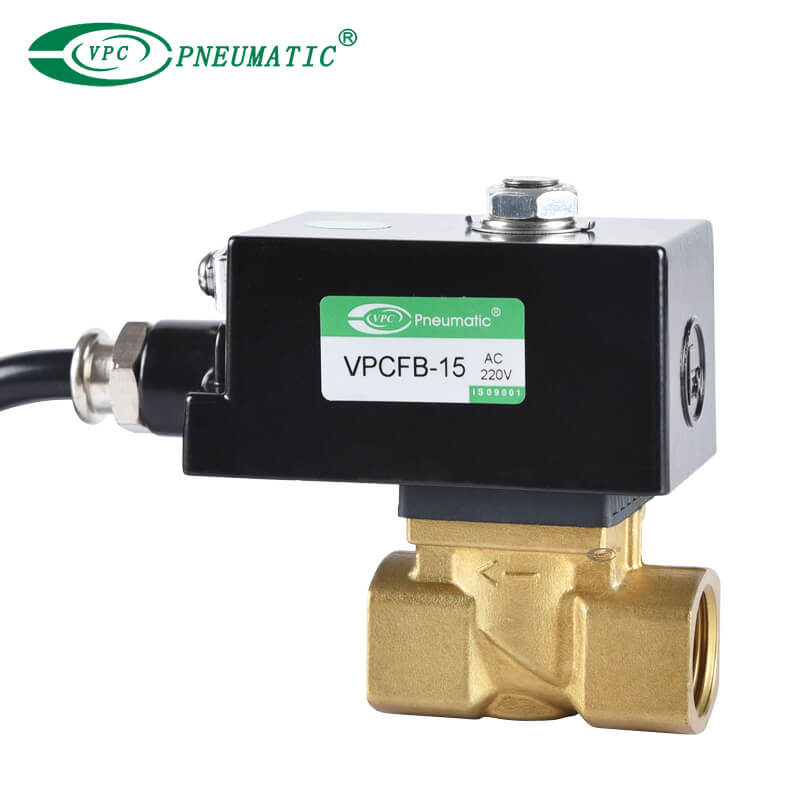

Environnement explosif: les solénoïdes avec des notes résistantes à l'explosion doivent être sélectionnés. Comme 2s Solenoïde en acier inoxydable.
Lorsqu'il y a un reflux de liquide dans le tuyau , une valve solénoïde avec une fonction de contrôle peut être sélectionnée.
Lorsque l'électrovanne doit être exploitée manuellement sur le site , une valve solénoïde avec une fonction manuelle peut être sélectionnée. Comme une soupape de sécurité.

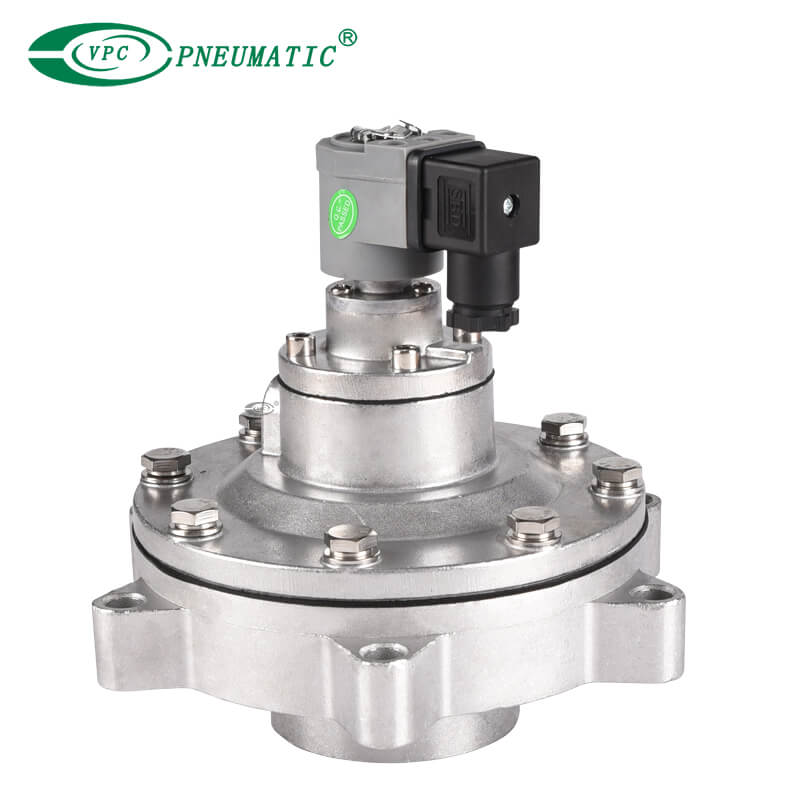

Les variétés étanches et épreuve à poussière (niveau de protection au-dessus de l'IP54 ) doivent être sélectionnées pour l'installation extérieure ou les occasions poussiéreuses. Comme les vannes d'impulsion VPCYF.

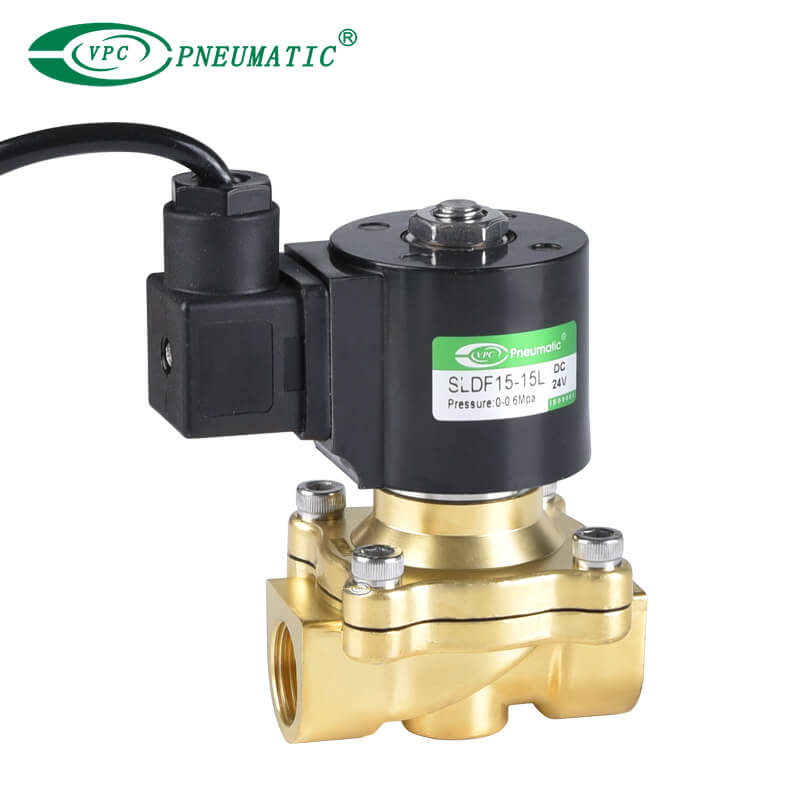

Des soupapes de salonoïde submersible (niveau de protection au-dessus de l'IP68 ) doivent être utilisées pour les fontaines. Comme SLDF Water Solenoïde.

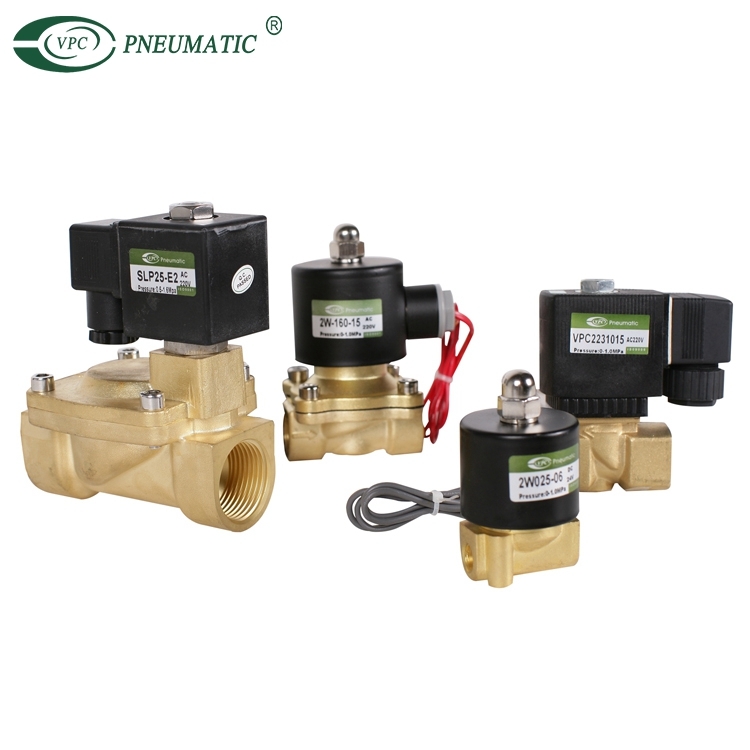

Types d'électrovanne
| Type de soupape | Fonctionnalité | Applicaton |

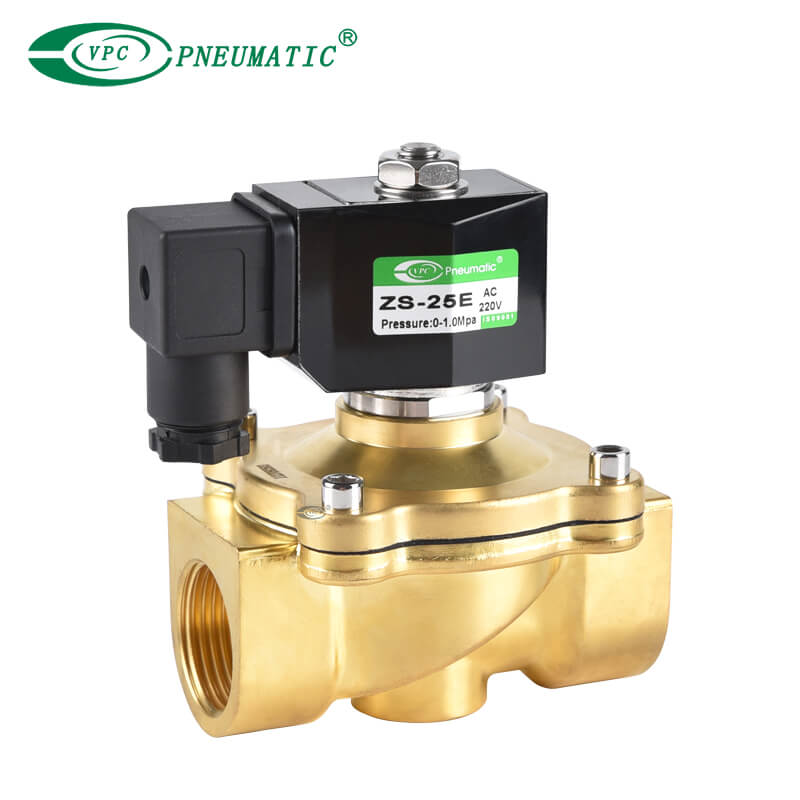

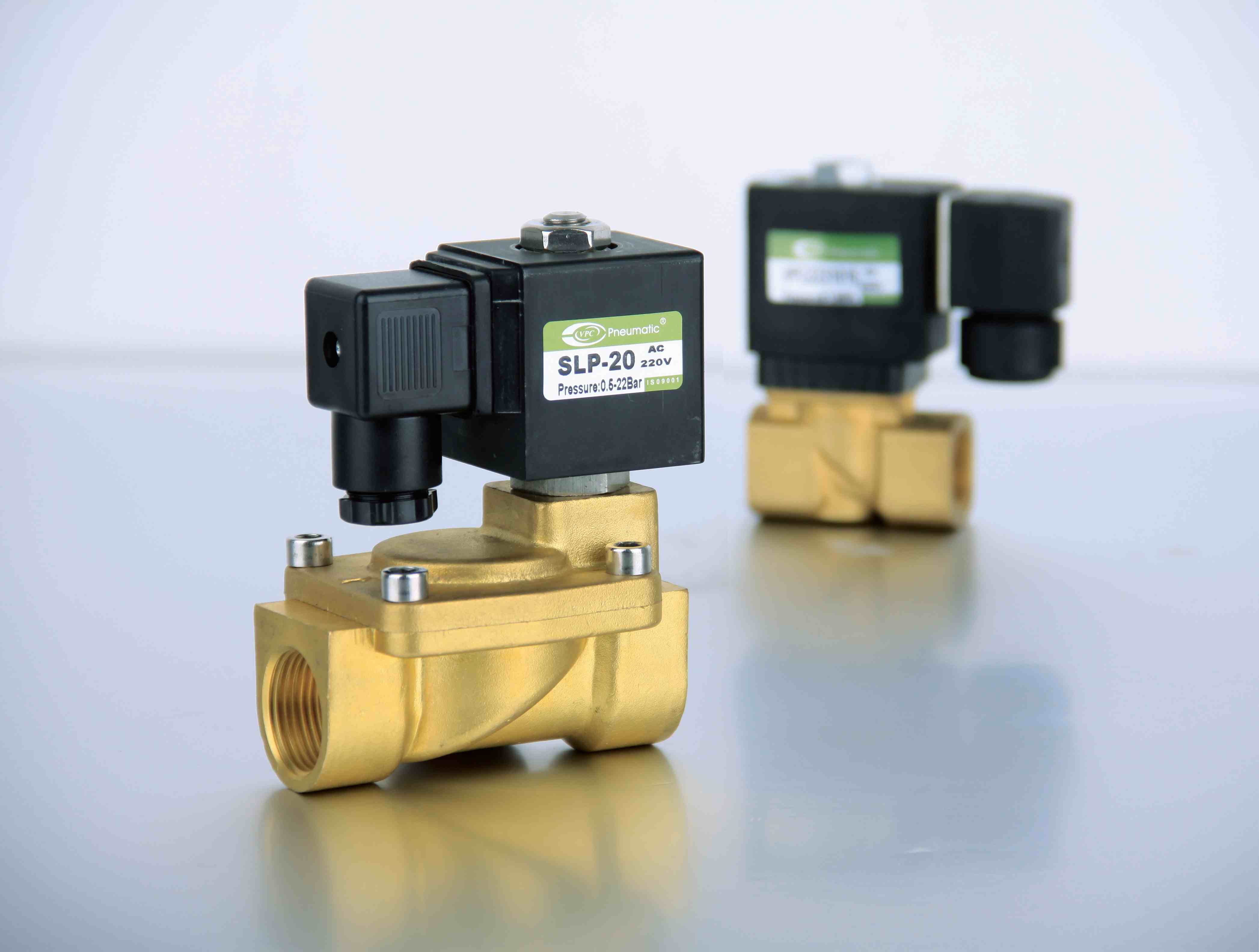

| Valve solénoïde à usage général | Normalement fermé ( NC ) ou normalement ouvert ( NO ), disponible en laiton ou en acier inoxydable. Convient pour une utilisation avec l'air, l'eau, l'huile et les gaz inertes. | Automatisation industrielle, systèmes CVC , traitement de l'eau et agriculture. |

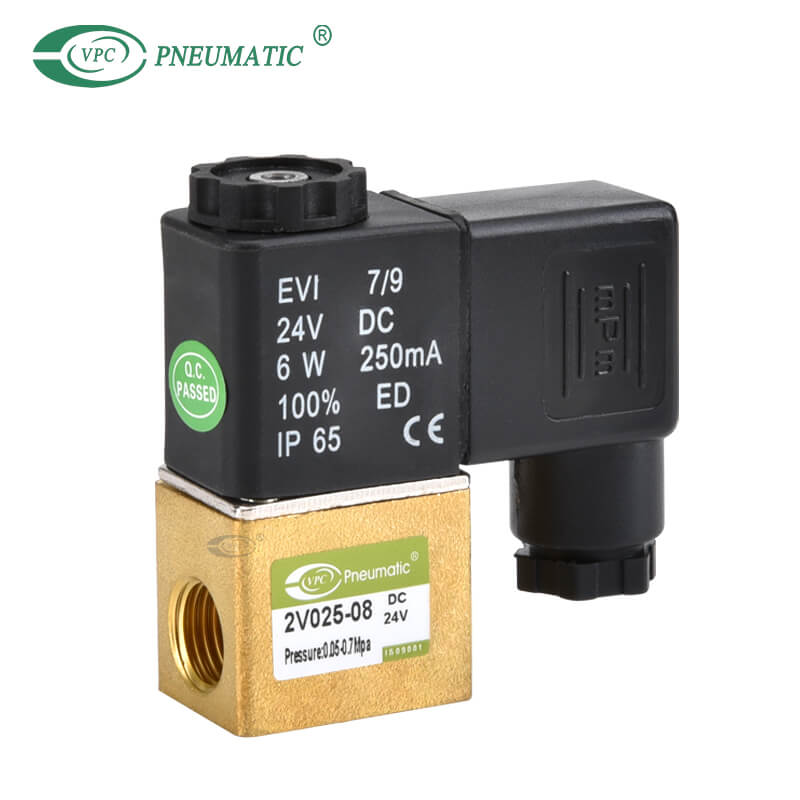

| Valve de solénoïde à action directe | Petite réponse rapide, opération directe sans pression pilote . Petite capacité d'écoulement. | Équipement médical , systèmes pneumatiques et instruments de précision. |

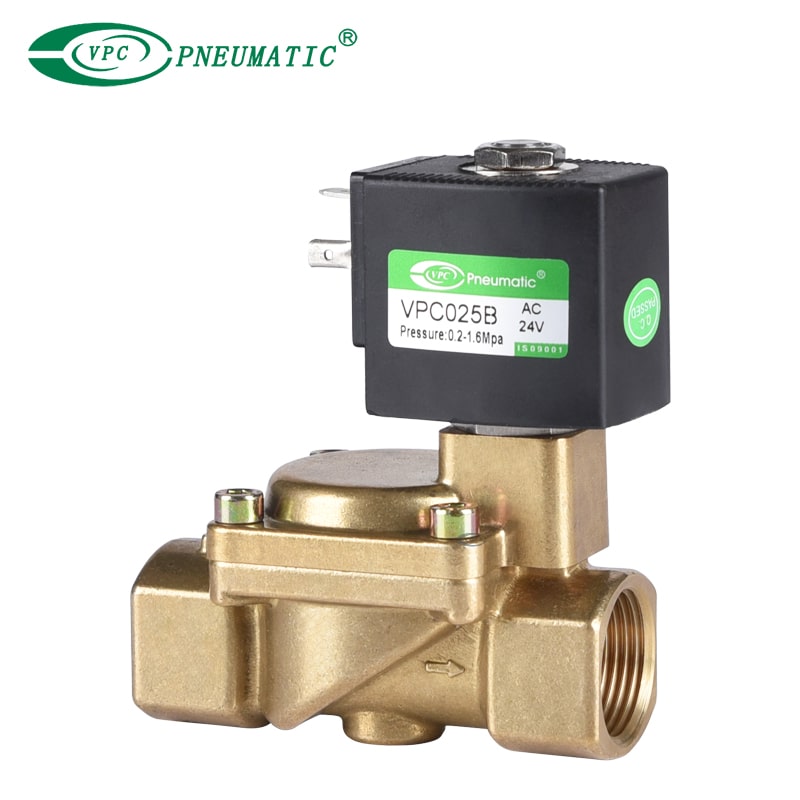

| Vanne de solénoïde pilote-diaphragm | Nécessite une différence de pression minimale et a des débits plus élevés que les vannes à action directe. | Systèmes d'irrigation , traitement de l'eau et automatisation industrielle. |

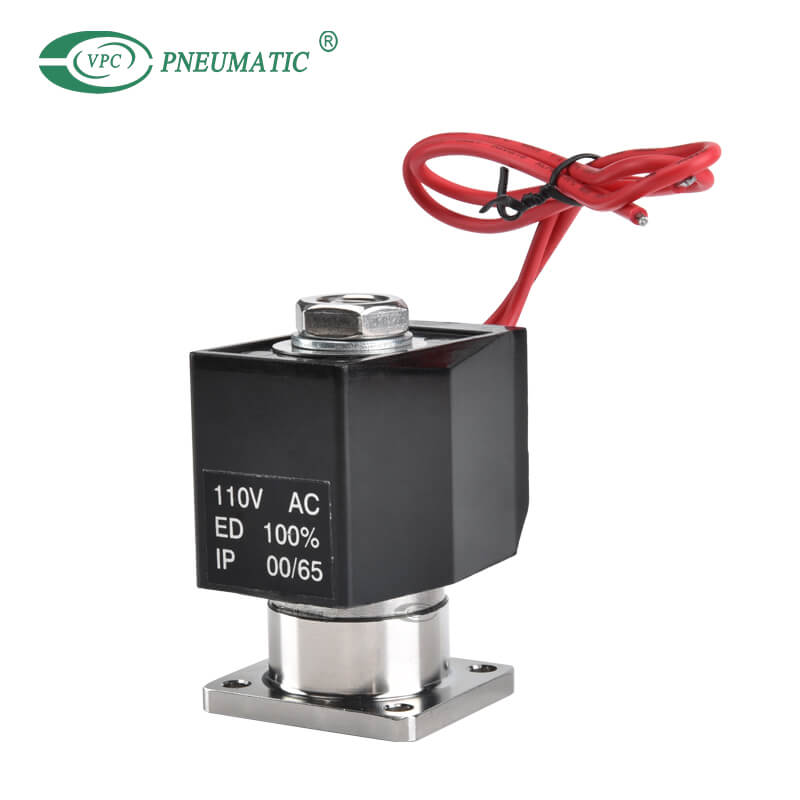

| Valve à haute pression | Le corps de soupape robuste, avec des joints renforcés , est capable de gérer les pressions jusqu'à plusieurs centaines de barres. | Systèmes de pétrole et de gaz, aérospatial et hydraulique. |
| Valve à haute température | Matériaux résistants à la chaleur, joints spéciaux et isolation pour résister à des températures élevées ( jusqu'à 200-300 ° C ). | Chaudières industrielles, équipement de stérilisation et traitement chimique. |

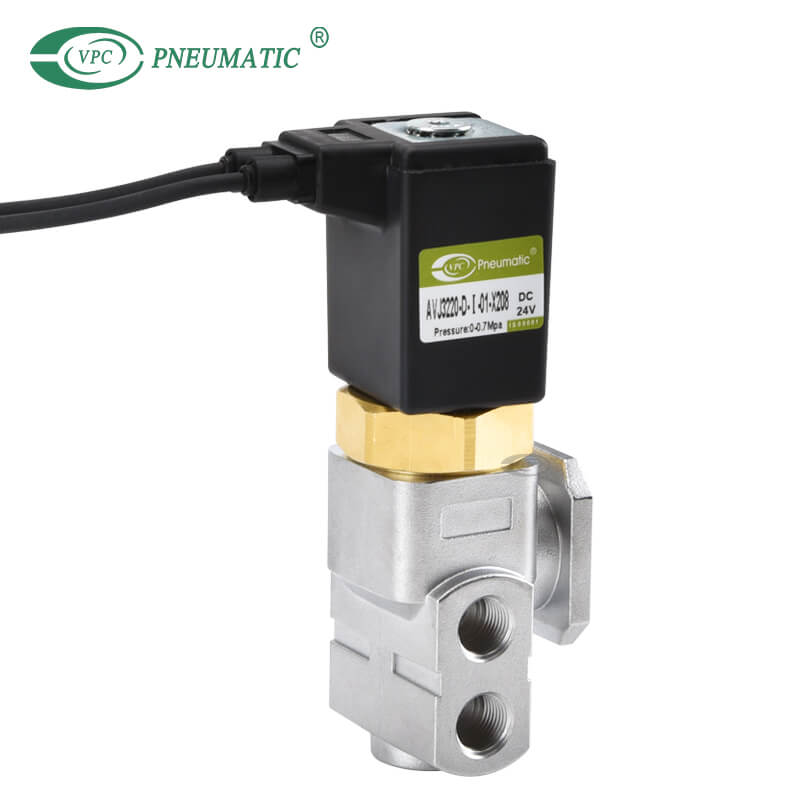

| Valve de salennoïde à haute fréquence | Commutation rapide , conception de bobine durable, frottement interne faible. | Machines d'emballage, machines textiles et lignes de production automatisées. |

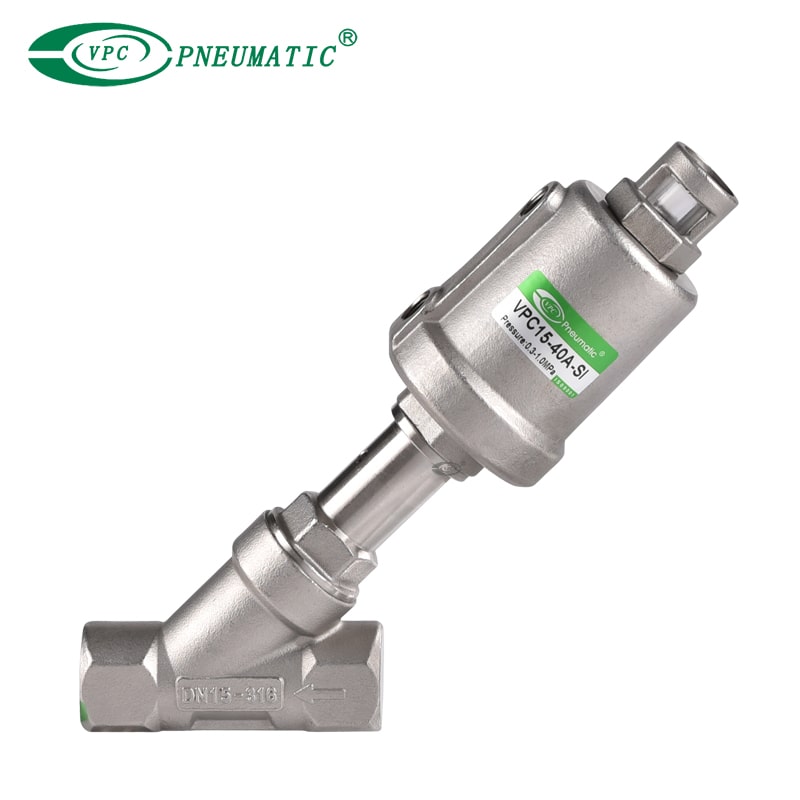

| Vanne de siège angle | Il adopte le fonctionnement pneumatique de la valve pilote électromagnétique , avec un grand couloir à flux et à soupape autonettoyant. | Systèmes de nettoyage des aliments et des boissons, pharmaceutiques et industriels. |
| Sous l'électrovanne | Conception étanche , acier inoxydable et autres matériaux résistants à la corrosion. | Traitement de l'eau, aquaculture et équipement sous-marin. |
| Valve solénoïde de la machine RO | Compact, résistant à la corrosion et conçu spécifiquement pour les systèmes d'osmose inverse. | Purification résidentielle, commerciale et industrielle. |
| Soupape d'impulsion du collecteur de poussière | Diaphragme à fort impact pour une réponse rapide et une longue durée de vie. | Plantes de ciment, aciéries et systèmes de ventilation industrielle. |
| Valve de salennoïde miniature | Petite taille, faible consommation d'énergie et contrôle précis. | Équipement médical , instruments de laboratoire et appareils portables. |
Ce qui précède est un guide de sélection de l'électrovanne . Si vous avez des questions sur la sélection de l'électrovanne, l'installation, la maintenance, etc., veuillez contacter le Pneumatique VPC . En plus des différents types d'électrovanne mentionnés ci-dessus, le VPC peut également personnaliser les soupapes de saloïde en fonction des besoins des clients.
