| Moyen de travail: | |
|---|---|
| Taper: | |
| Température de fonctionnement: | |
| Température ambiante: | |
| Matériau du corps: | |
Description du produit
Spécifications du produit
| Type d'acteur | Type pilote |
| Type de contrôle | Fermeture normale (Standard), ouverture normale (facultatif) |
| Type de filetage | G (standard), NPT, connexion par plaque Rc (en option) |
| Milieu de travail | Air, Eau, Fluide neutre |
| Viscosité moyenne | ≤21㎜²/s |
| Corps de vanne | Laiton |
| Matériau du joint | NBR (standard), FKM, EPDM (facultatif) |
| Température de travail | NBR : -10~80°C FKM : -10 ~ 110 ℃ EPDM : -20 ~ 120 ℃ |
| Température ambiante | -10~50°C (Antidéflagrant : -20 ~ 120 ℃) |
| Tension nominale | AC220V (50-60 Hz), DC24V (0 Hz) |
| Plage de tension | ± 10% |
| Enceinte | IP65 |
| Montage | Gardez la bobine vers le haut |
| Facultatif | Bobines/connecteurs antidéflagrants et à économie d'énergie de refroidissement, interrupteur de synchronisation |

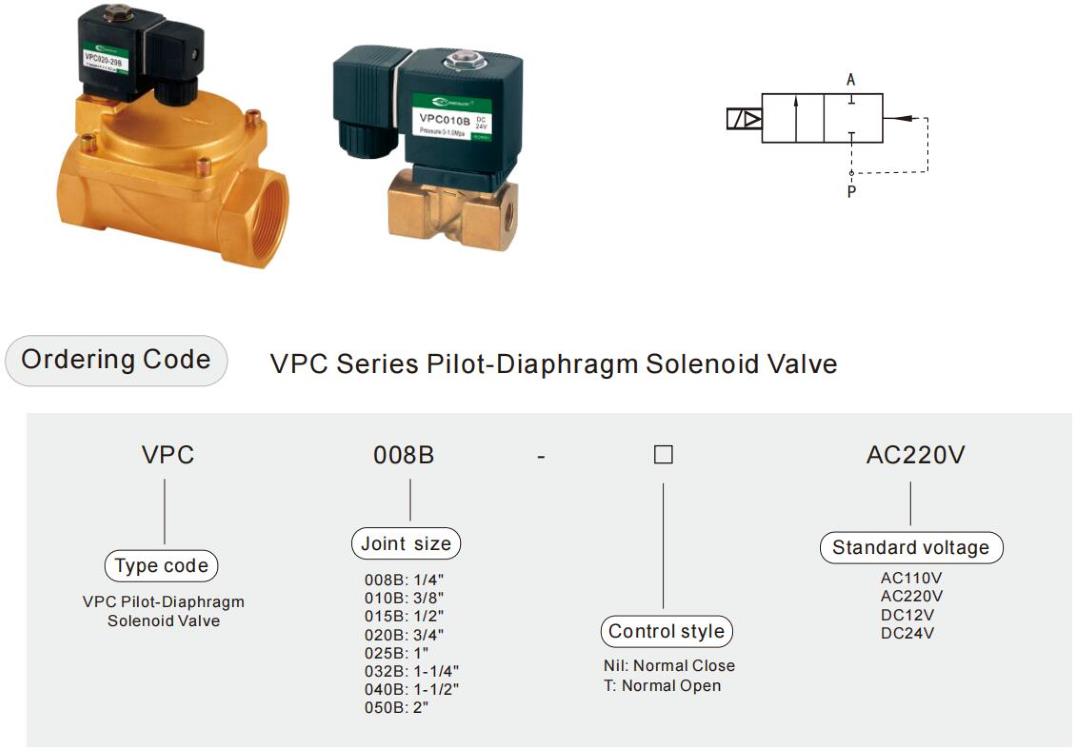

| Modèle | Orifice | Taille des joints | Pression de travail | Valeur KV |
| VPC008B/VPC008BT | 10mm | G1/4' | 0,02 ~ 1,0 MPa | 1,9 m³/h |
| VPC010B/VPC010BT | 10mm | G3/8' | 0,02 ~ 1,0 MPa | 1.9 m³/h |
| VPC015B/VPC015BT | 10mm | G1/2' | 0,02 ~ 1,0 MPa | 1.9 m³/h |
| VPC015-14B | 14mm | G1/2' | 0,02 ~ 1,0 MPa | 3.6 m³/h |
| VPC020B | 14mm | G3/4' | 0,02 ~ 1,0 MPa | 3.6 m³/h |
| VPC020-20B | 20mm | G3/4' | 0,03 ~ 1,6 MPa | 8.3 m³/h |

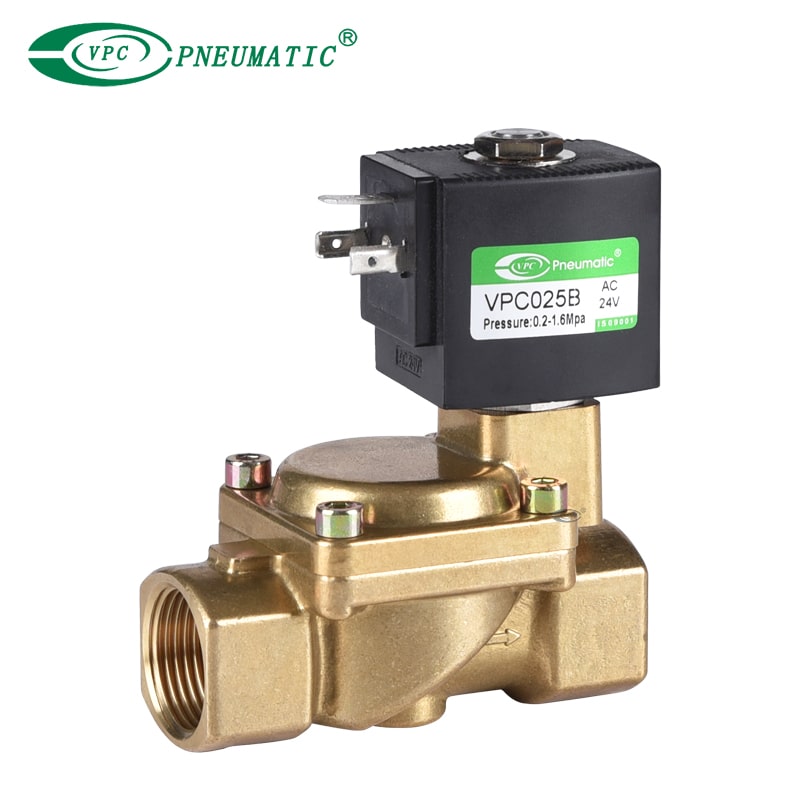

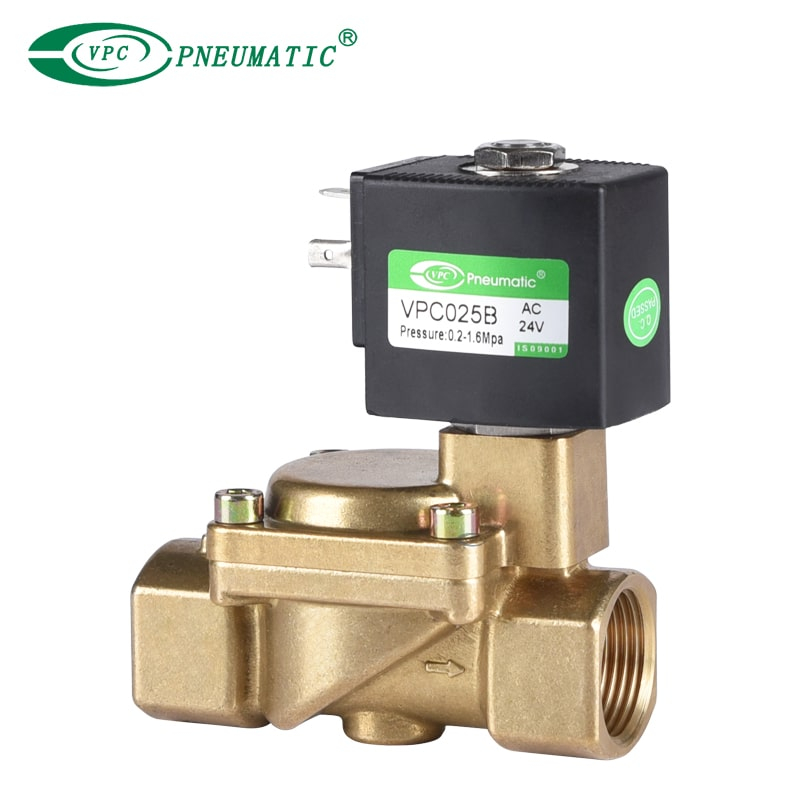

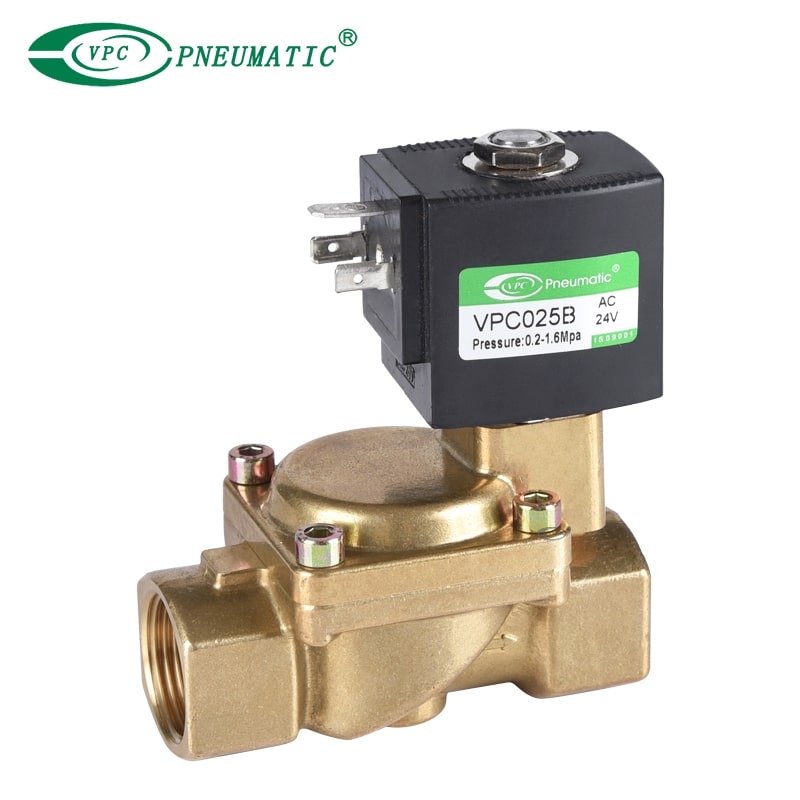

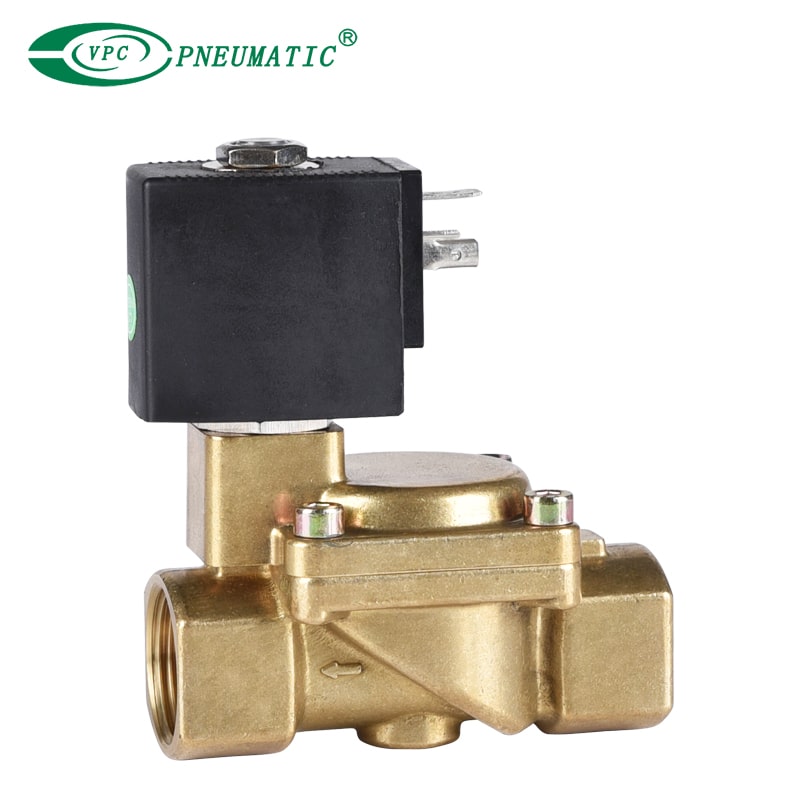

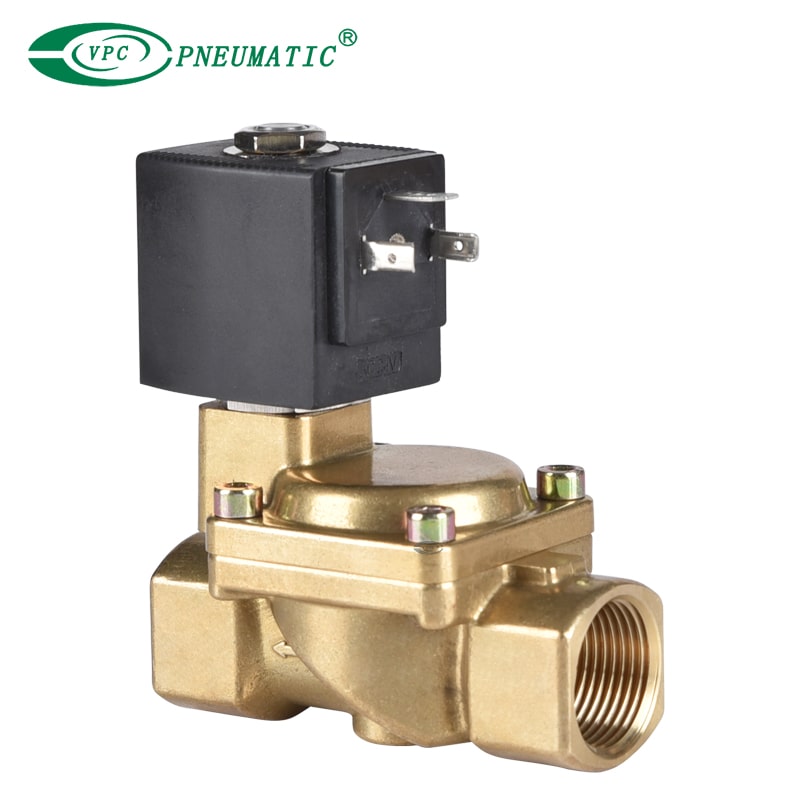

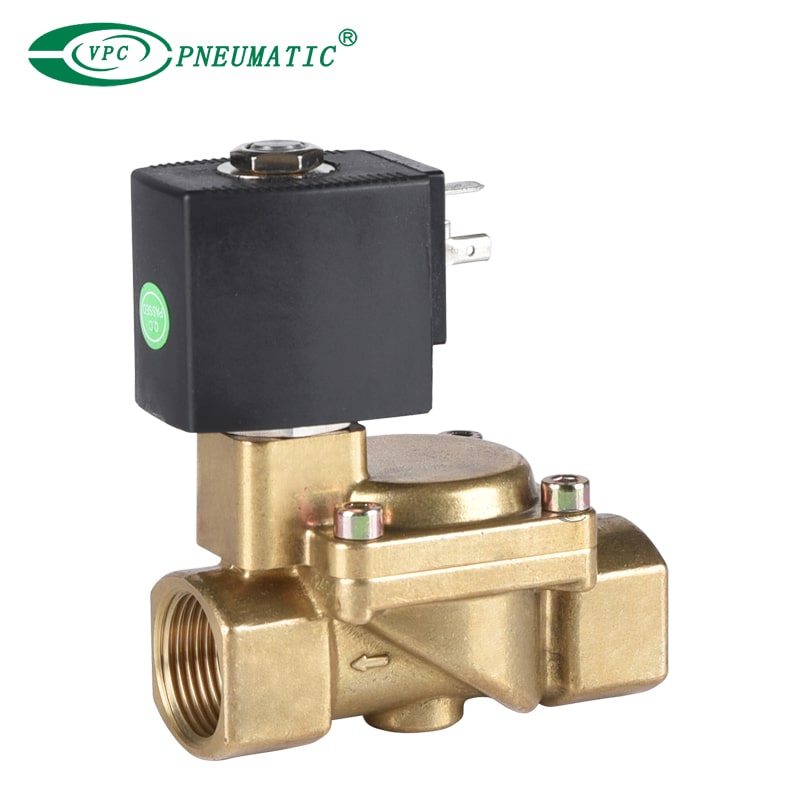

| VPC025B | 20mm | G1' | 0,03 ~ 1,6 MPa | 8.3 m³/h |
| VPC032B | 40mm | G1-1/4' | 0,03 ~ 1,6 MPa | 20 m³/h |
| VPC040B | 40mm | G1-1/2' | 0,03 ~ 1,6 MPa | 25 m³/h |
| VPC050B | 50mm | G2' | 0,03 ~ 1,6 MPa | 39 m³/h |

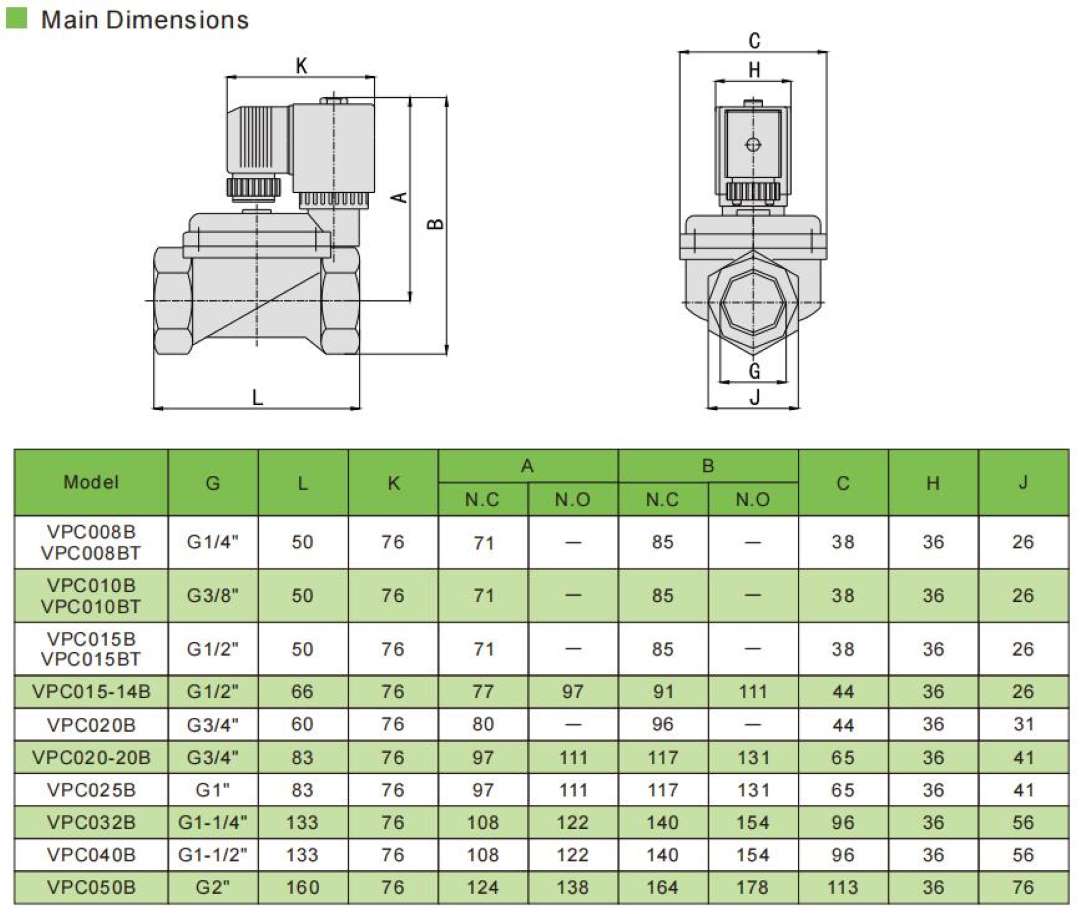

Dimensions principales
