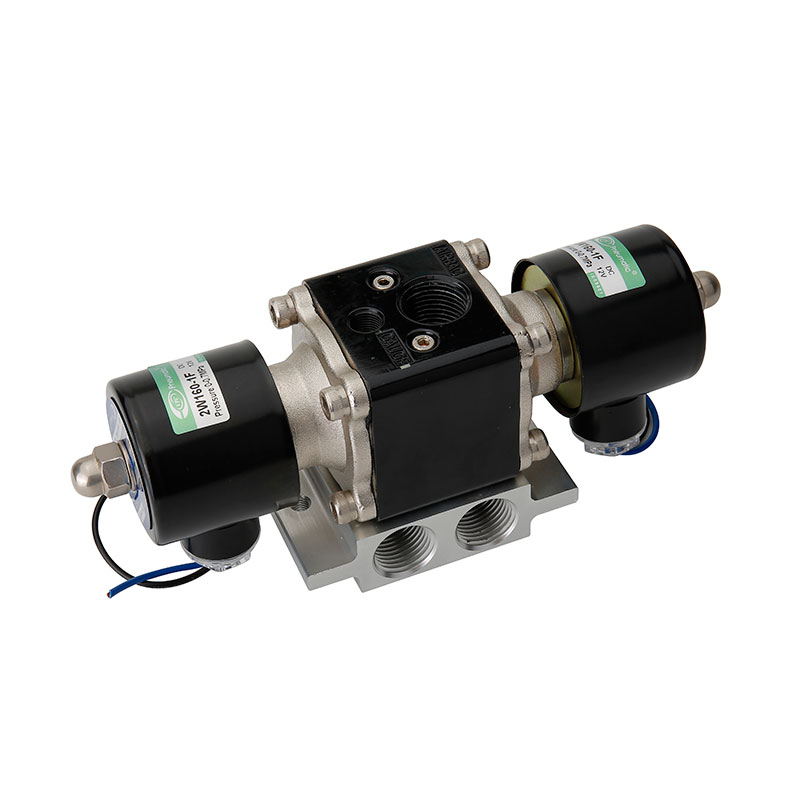

Électrovanne à action directe à 2 voies série GAB

Partager sur:

Les séries GAB sont des électrovannes à action directe très durables qui peuvent être utilisées de l'air sec au point de rosée atmosphérique de -60 ° C aux gaz inertes tels que l'azote gazeux.

  • GAB312
  • VPC Pneumatic
  • 8412909000
Type de soupape:
Sens de montage:
Matériel:
Garantie de qualité:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoré, EPDM) peuvent être sélectionnés.

2. Avec la rectification de la bobine et les contre-mesures pour l'usure de la section coulissante, il est très durable même avec de l'air sec et des gaz inertes.

3. Compatible avec diverses applications grâce à une grande variété de combinaisons de taille d'orifice et d'options de bobine.

4. 2 ports (NF, NO), 3 ports, collecteur : sélectionnez le composant idéal en fonction du circuit utilisé.

5. Le matériau du corps (alliage de cuivre, acier inoxydable) et le matériau d'étanchéité (caoutchouc nitrile, caoutchouc fluoré, EPDM) peuvent être sélectionnés.


Symbole

électrovanne ckd

collecteur d'électrovanne

* Des commandes uniquement pour la plaque de masquage et la sous-plaque sont également disponibles.Contactez VPC pour plus de détails.

* Pour 11 n° de station d'embase ou plus, contactez VPC.

Spécifications du produit

Spécifications communes

1 MPa ≈ 145,0 psi, 1 MPa = 10 bars
TaperSpécifications standardsSpécifications facultatives
Médime de travail

Air/bas vide

/Eau/Kérosène/Huile

Eau chaudeVapeur
Type de contrôleFermeture normale
Différence de pression de travail  0 à 5MPa
Max.pression de travail

5MPa

1MPa

Pression d'épreuve

10MPa
Température du fluide (hors gel)-10 °C  à 60 °C-10 °C à 90 °C  -10 °C à 184  °C
Température de fonctionnement-20°C à 60°C-20°C à 100°C
Classe thermiqueClasse 130 (B)Classe 180 (H)
AtmosphèreLieu exempt de gaz corrosif et de gaz explosif
Structure de la vanneStructure de clapet à action directe

Fuite du siège de soupape

0,2cm3/min (ANR) ou moins (air)300cm3/min (ANR) ou moins (air)
MontageLibre
Matériau du corps/jointAcier inoxydable/caoutchouc nitrileAcier inoxydable/caoutchouc EPMAcier inoxydable/PTFE

* Reportez-vous à Max.Différence de pression de travail dans les spécifications individuelles.



Dimensions principales

électrovanne industrielle

Numéro de poste AA BB Configuration du collecteur Numéro de poste AA BB Configuration du collecteur
2 106
122 2 postes x 1 7 329 345 5 gares   + 2  gares
3 145 161 3 postes x 1 8 368 384 5 postes + 3 postes
4 212 228 2 postes x 2 9 435 451 3 postes x 3
5 223 239 5 postes x 1 10 446 462 5 postes x 2
6 290 306 3 postes x 2 Contactez VPC pour 11  gares ou plus

*1 : La configuration de l'embase combine des unités à 2, 3 et 5 stations.

*2 : Les dimensions sont les mêmes pour les orifices des filetages G et NPT.


électrovanne normalement fermée


Foire aux questions sur le produit

Q1.  Qu'est-ce qu'une électrovanne 2 voies 2 positions ?

Les électrovannes les plus courantes sont des vannes à 2 et 3 voies qui peuvent être N/O (normalement ouvertes) ou N/C (normalement fermées).Par exemple, un Vanne 2/2 a deux ports (entrée/sortie) et deux états (ouvert/fermé).La vanne 3 voies 2 positions a trois orifices et deux états. Permet plusieurs configurations différentes de voies d'écoulement tout en ne connectant que deux orifices à un seul endroit.


Q2. Quel matériau est utilisé pour l'électrovanne ?

Les électrovannes sont souvent disponibles avec différents matériaux de boîtier.Les matériaux typiques sont le nylon (polyamide - PA), le PVC (polychlorure de vinyle), le laiton, le laiton nickelé et l'acier inoxydable (304 et 316).Le choix du matériau dépend fortement des propriétés chimiques et de la température du milieu.


Q3. Qu'est-ce qu'une électrovanne à action directe ?

Électrovannes à action directe, également appelées électrovannes à débit nul, sont des vannes électromécaniques utilisées pour contrôler le débit de liquides ou de gaz.


Q4. Quelle est la différence entre une électrovanne à action directe et une électrovanne pilotée ?

La principale différence entre action directe et solénoïdes pilotes est que les électrovannes à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent l'utilisation du fluide de traitement pour aider à piloter le fonctionnement de la vanne.


Q5. Pourquoi les électrovannes tombent-elles en panne ?

La défaillance de la bobine de solénoïde peut être causée par un certain nombre de facteurs.L'application d'une tension incorrecte à la bobine entraînera sa défaillance et peut provoquer la combustion de la bobine.Les surtensions ou pointes électriques peuvent également endommager la bobine.Les bobines brûlées ne peuvent pas être réparées et devront être remplacées.


En apprendre davantage sur Électrovanne, veuillez contacter VPC !
