Description du produit
1. Dans le vide, la pression négative, la pression zéro peut fonctionner normalement.
2. La fréquence de travail maximale peut atteindre 100 Hz, le temps de réponse est inférieur à 5 ms, peut répondre à l'environnement de fréquence de travail élevé.
3. Oriffice 8 mm, taille du joint G3 / 8, plus grand oriffice et débit plus élevé que les valves traditionnelles.
4. Peut remplacer les soupapes de balles pour les applications dans les machines à tissage à jet d'air, les machines de tri optique, les machines de dépistage, les machines de tri, les machines de coupe ronde et les industries des puces semi-conductrices.
Spécifications du produit

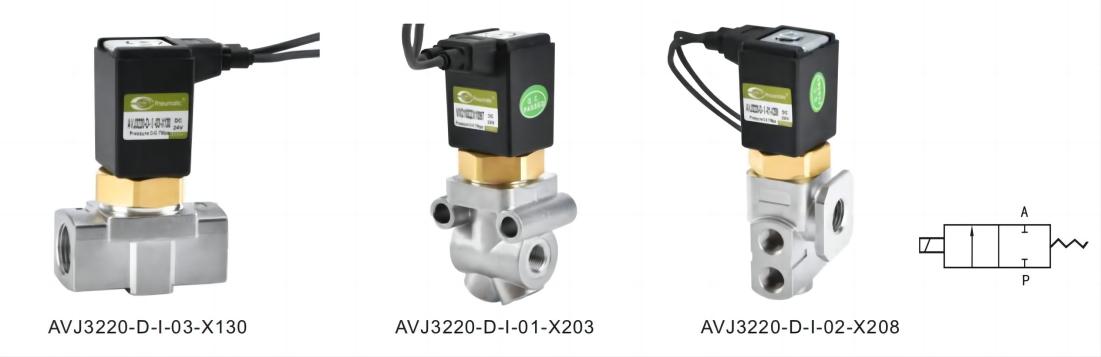

| Modèle | AVJ3220-DI-03-X130 | AVJ3220-DI-03-X203 | AVJ3220-DI-03-X208 |
| Moyen de travail | Air propre (filtration 40㎛) | ||
| Type d'acteur | Jeu direct | ||
| Type de contrôle | Close normale | ||
| Pression de travail | 0 ～ 0,6 MPA | 0 ～ 0,7 MPA | 0 ～ 0,6 MPA |
| Max. Pression de travail | 0,8 MPA | ||
| Température de travail | -5 à 70 ℃ | ||
| Temps de réponse | ≤5ms | ≤4,5 ms | ≤5ms |
| Max. Fréquence de travail | 100Hz | ||
| Orifice | 8 mm | 7,5 mm | 8 mm |
| Taille de joint | G3 / 8 | G1 / 8 | G1 / 4, G1 / 8 |
| Lubrification | Non | ||
| Grade résistant à la chaleur | H | ||
| Classe de protection | IP65 | ||
| Tension standard | Dc24v dc48v | ||
| Plage de tension | ± 10% | ||
| Carrosserie | Aluminium | ||
| Sceller | TPU | ||

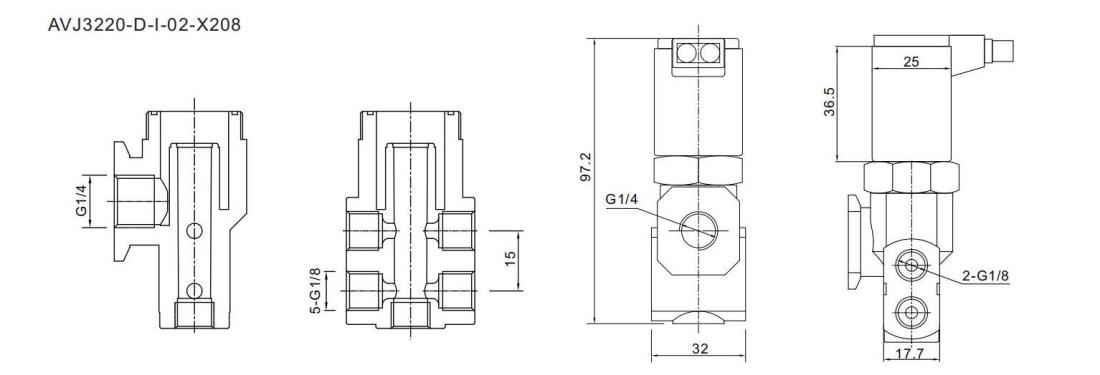

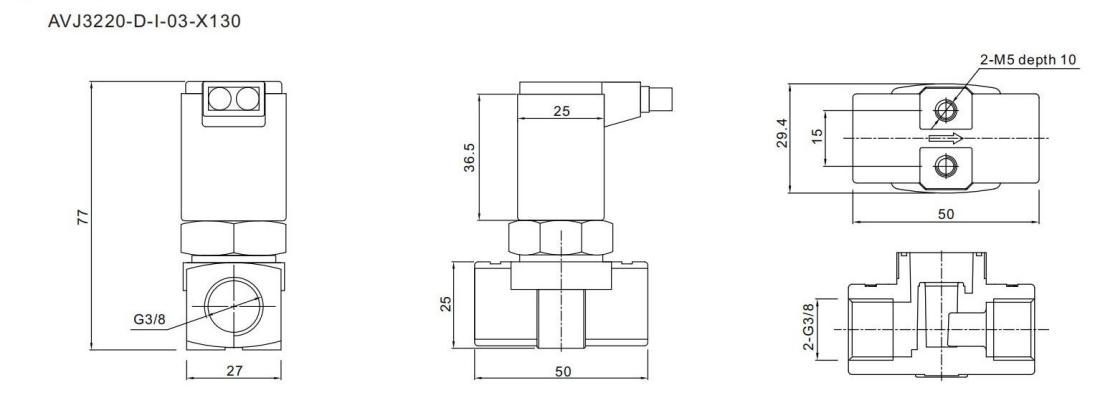

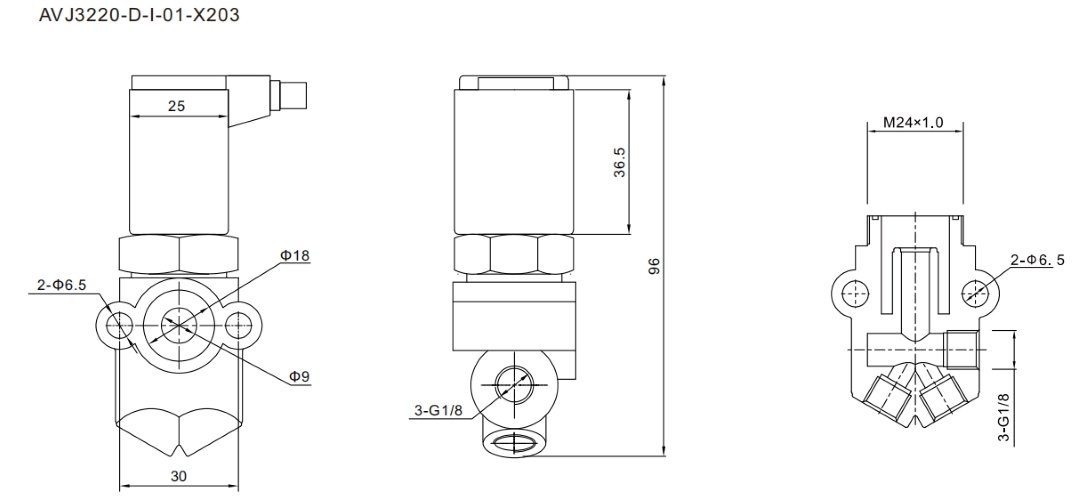

Dimensions principales
FAQ du produit
Q1. Qu'est-ce qu'une valve à action directe?
Les solénoïdes à action directe utilisent le mouvement de l'armature comme moyenne directe de la fonction ouverte / fermée de l'électrovanne. Avec un solénoïde à action directe, le piston solénoïde s'ouvre directement ou ferme l'orifice, et le disque d'étanchéité est fixé au piston.
Q2. Quelle est la différence entre le jeu direct et l'électrovanne opéré du pilote?
La principale différence entre le jeu direct et les solénoïdes pilotes est que les soupapes d'électricité à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent l'utilisation du fluide de processus pour aider à piloter le fonctionnement de la valve.
Q3. Quelle est la différence entre la vanne de contrôle et le solénoïde?
Les vannes de commande sont généralement installées sur des vannes électriques via une régulation en boucle fermée pour obtenir une stabilité accrue. Les solénoïdes sont exploités électromagnétiquement afin de surmonter la pression de ressort et de conduire l'action de la bobine de la bobine rotative.
Q4. Les solénoïdes sont-ils non ou NC?
La valve solénoïde normalement ouverte signifie que lorsque la bobine est dérangée, l'électrovanne est ouverte; Lorsque la bobine est sous tension, la valve solénoïde est fermée. Un solénoïde normalement fermé signifie que lorsque la bobine est désactivée, la valve solénoïde est fermée; Lorsque la bobine est sous tension, la valve solénoïde est ouverte.
Q5. Qu'est-ce que l'électrovanne normalement fermée?
Les solénoïdes normalement fermés comprennent un piston qui reste en position fermée lorsque le système fonctionne en douceur. Les solénoïdes normalement fermés comprennent également une bobine qui, lorsqu'elle est alimentée, amènera le piston et permettra au liquide ou au gaz de passer à travers la vanne.
