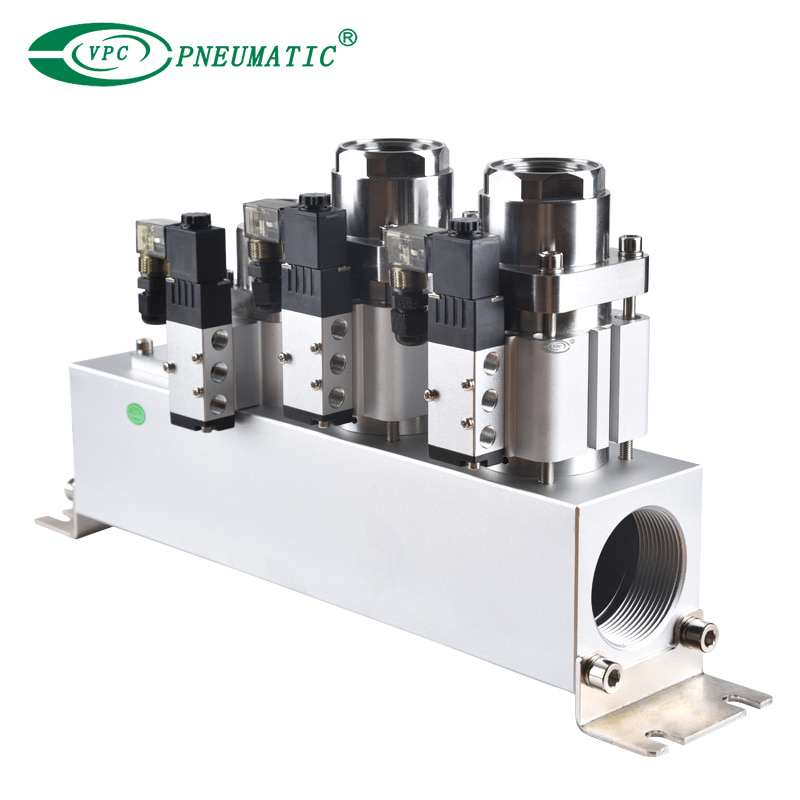

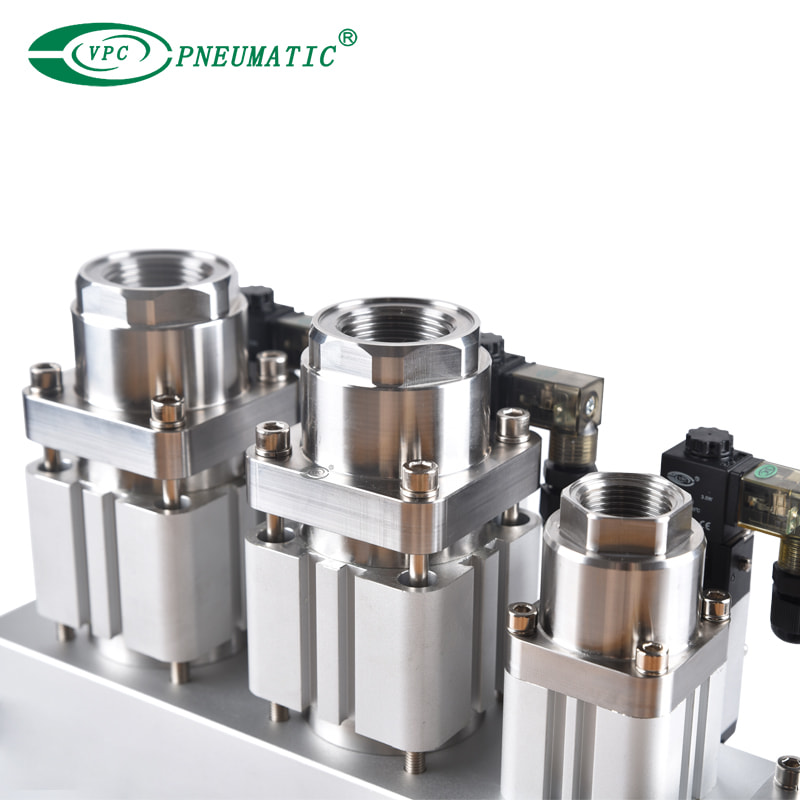

Description du produit
1. La conception de la vanne coaxiale réduit la résistance de fonctionnement du fluide à l'intérieur du corps de la vanne, ce qui rend la pression du fluide plus égalisée et améliore la stabilité de la vanne dans des conditions de haute et basse pression.
2. Une variété de matériaux d'étanchéité peuvent être sélectionnés pour laisser passer les milieux de travail gazeux, liquides, gélatineux, pâteux, à haute viscosité et contaminés.
3. Le corps en acier inoxydable et le siège en métal synthétique spécial s'adaptent à une variété d'environnements difficiles, y compris les milieux à haute température et corrosifs.
※ VPC prend en charge la personnalisation de la vanne coaxiale avec d'autres spécifications ou besoins spéciaux.
Spécifications du produit
Modèle | VMK20 | VMK20X25* | VMK25 |
Milieu de travail | Liquide | ||
Type de contrôle | Normalement fermé / Normalement ouvert | ||
Pression de travail | 0 à 16 MPa | ||
Température de travail | -20 à 160 ℃ | ||
Orifice | DN20 | DN20, DN25 | DN25 |
Taille du port de vanne | G 3/4' | G 3/4' à 1' | G1' |
Port du module taille | G1' | G2' | G2' |
Valeur Kv (A → B) | 8,8 à 13m³/h | ||
Horaires de commutation | 50 à 3000 ms | ||
Actionnement | Norme pélectrovanne ilot | ||
| Corps de vanne | Laiton ou acier inoxydable | ||
Corps du module | Aluminium ou Acier inoxydable | ||
Matériaux d'étanchéité | NBR | ||
Siège de soupape | Matériaux synthétiques sur métal | ||
Protection sous tension | IP65 | ||
| Indice de service sous tension | DE 100 % | ||
* VMK20X25 est un collecteur coaxial personnalisé, veuillez contacter VPC si vous avez besoin d'autres combinaisons personnalisées.
Dimensions principales

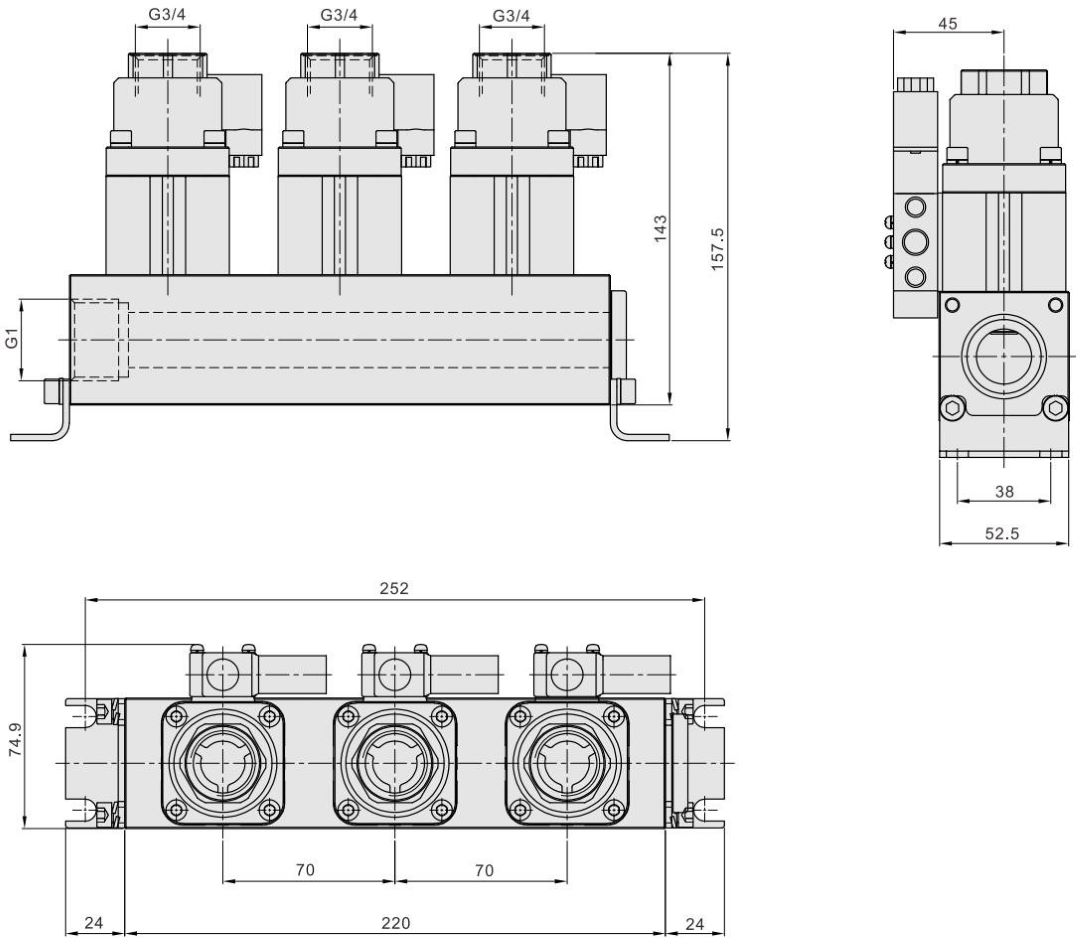

VMK20

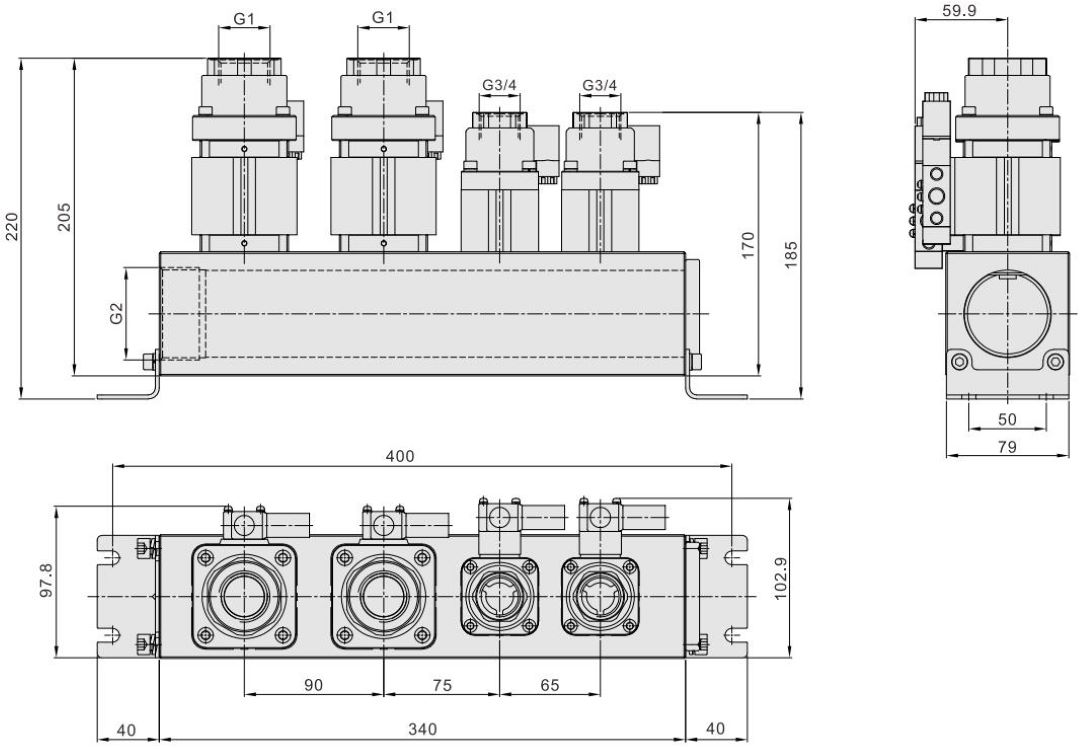

VMK20X25

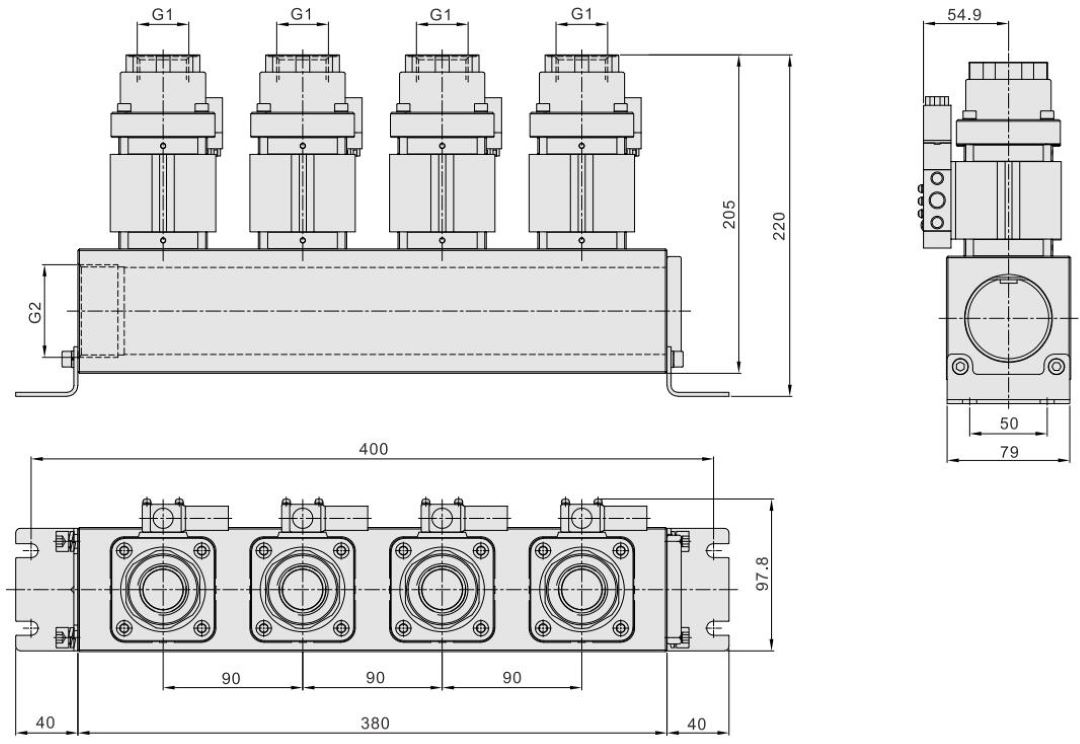

VMK25
