| Moyen de travail: | |
|---|---|
| Température de fonctionnement: | |
| Pression de travail: | |
| Matériau du corps: | |
| Type d'acteur: | |

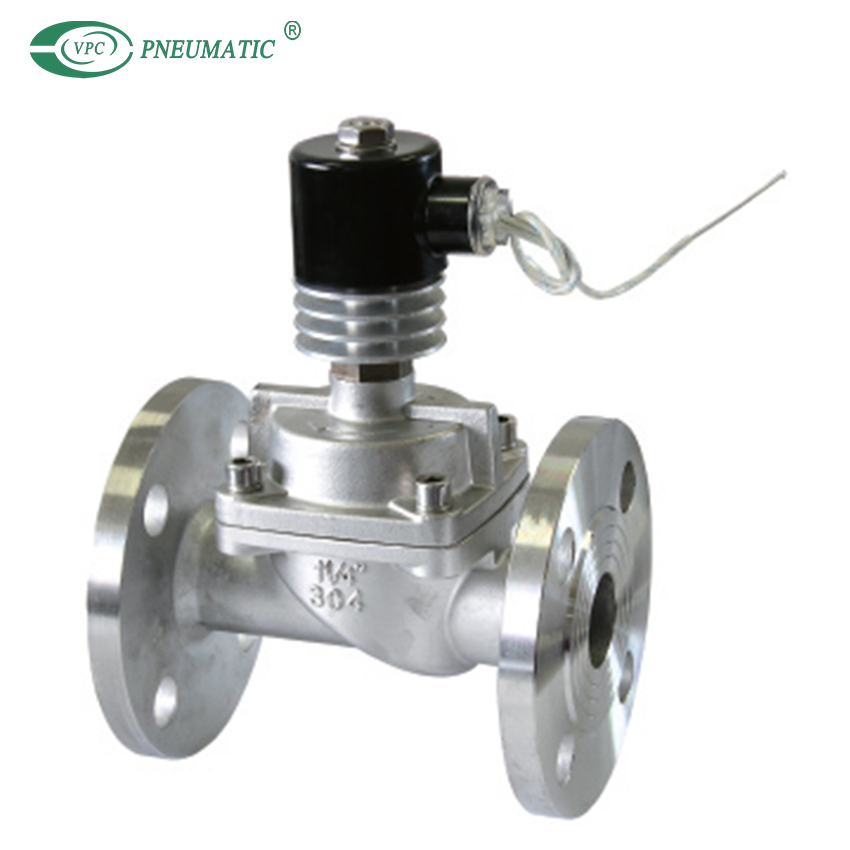

Description du produit
Spécifications du produit
* Type de bobine : boîtier métallique standard de classe H, fils conducteurs (type W) ;
* Température moyenne : 5 °C~250 °C (joints telfon+métal) ;
* Milieu de travail : vapeur, huile conductrice de chaleur, etc. (veuillez choisir en fonction des joints associés) ;
* Action : Électrovanne de structure pilote.démarré par la pression de fonctionnement ;
* Matériau du corps : acier inoxydable.

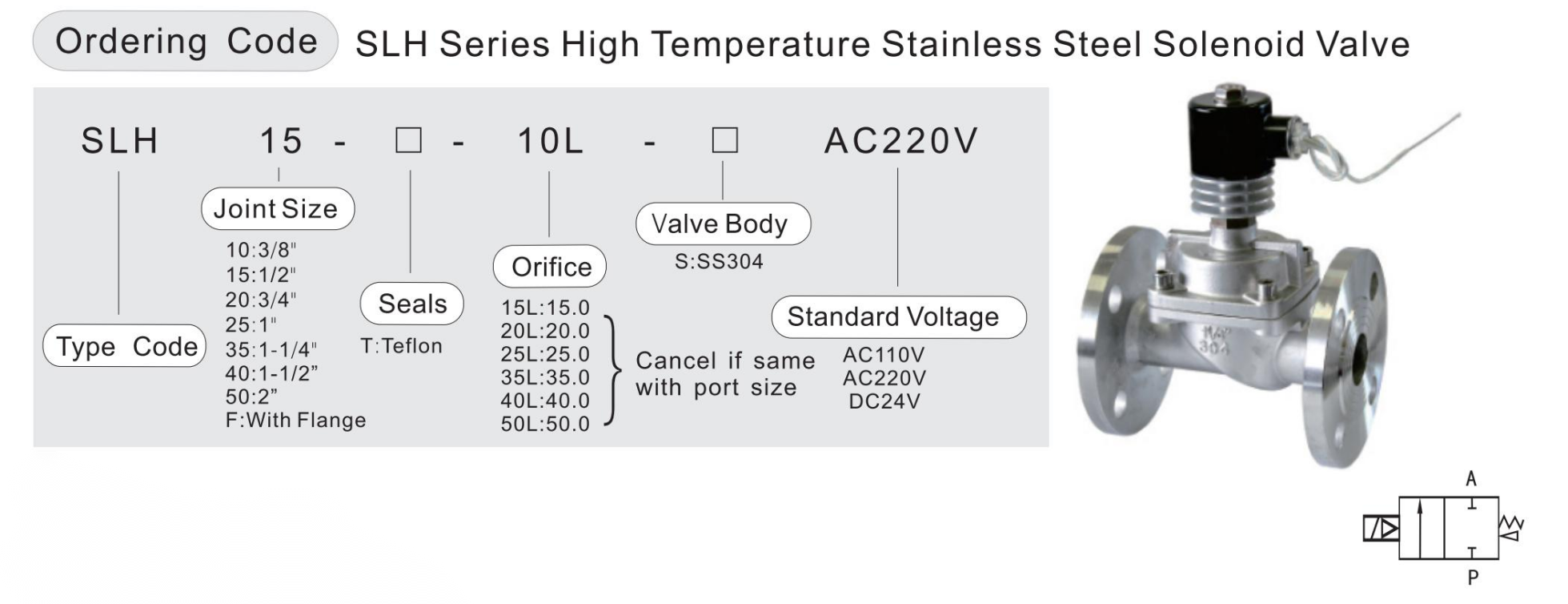

| Taille du joint (G) | Orifice (mm) | Valeur CV | Différentiel de pression(Bar) | Température maximale du liquide (℃) | Dimension externe | Code modèle | ||
| Min.Pression | Max. Pression de travail | |||||||
| Huile conductrice de chaleur | Fumer | LXLXH AXBXH | ||||||
| 3/8' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH10T-15LS |

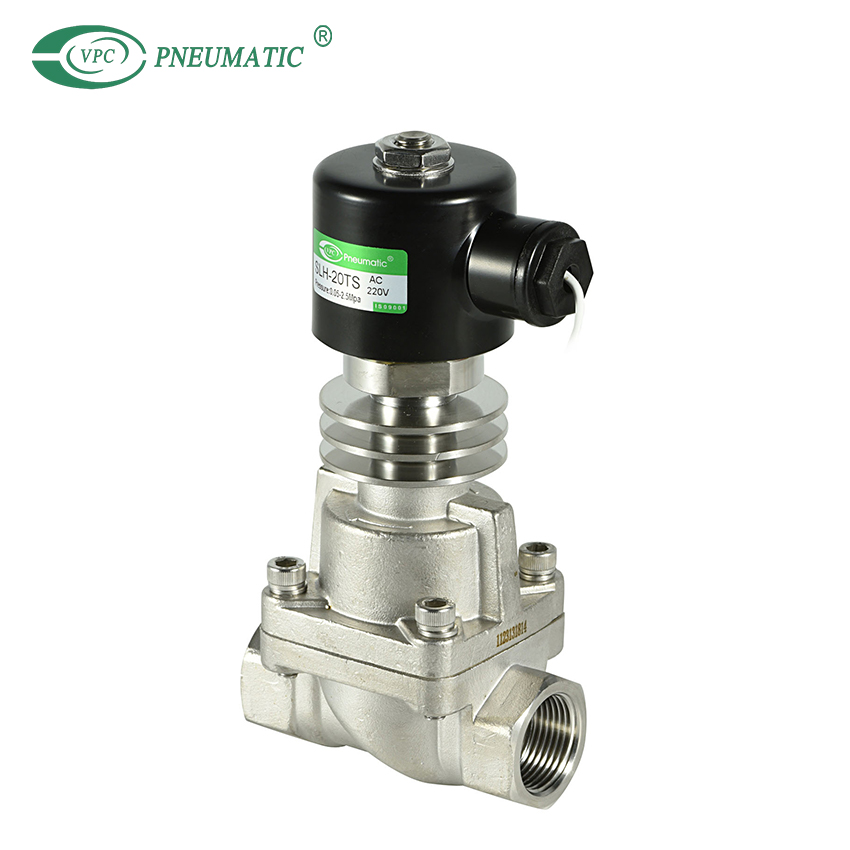

| 1/2' | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75X52X159 | SLH-15TS |
| 3/4' | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85X60X171 | SLH-20TS |
| 1' | 25 | 12 | 0.5 | 16 | 16 | 250 | 100X70X178 | SLH-25TS |
| 1-1/4' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-35TS |
| 1-1/2' | 35 | 22 | 0.5 | 16 | 16 | 250 | 120X90X198 | SLH-40TS |
| 2' | 50 | 45 | 0.5 | 16 | 16 | 250 | 150X110X220 | SLH-50TS |
| Connexion à bride | 25 | 12 | 0.5 | 16 | 16 | 250 | Voir la liste suivante | SLHFT-25LS |
| 32 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-32LS | ||
| 40 | 22 | 0.5 | 16 | 16 | 250 | SLHFT-40LS | ||
| 50 | 45 | 0.5 | 16 | 16 | 250 | SLHFT-50LS | ||

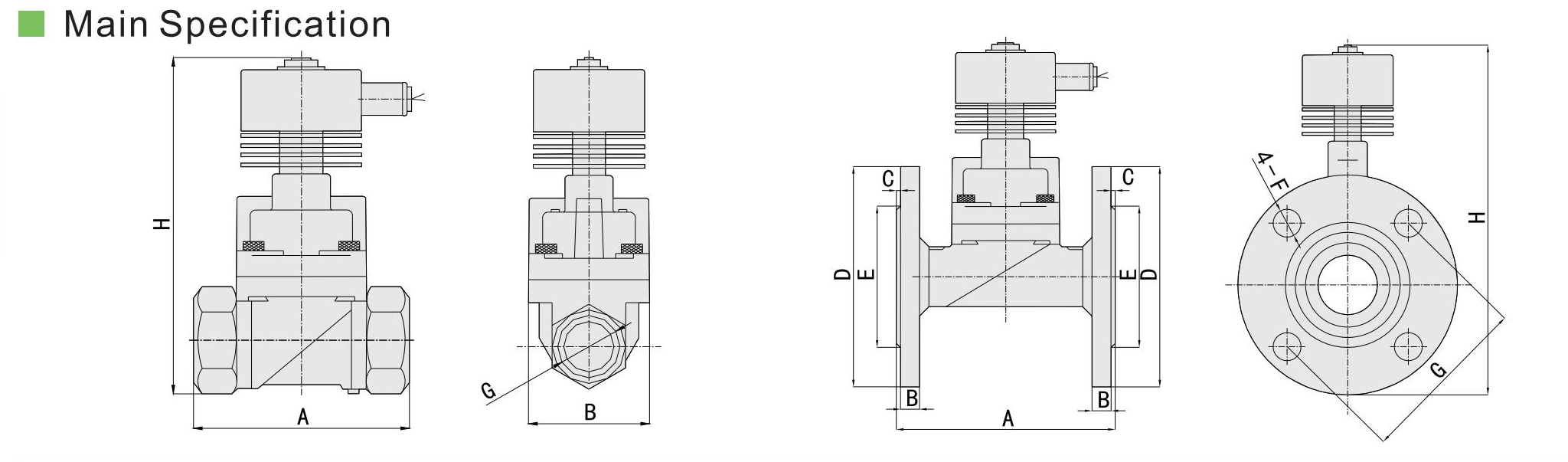

Liste de sélection de connexion de bride
| Modèle | A | B | C | ФD | ФE | ФF | ФG | H |
| DN25 | 134 | 13 | 2 | 110 | 58 | 14 | 80 | 215 |
| DN32 | 160 | 15 | 2 | 135 | 76 | 18 | 100 | 230 |
| DN40 | 160 | 15 | 2 | 145 | 84 | 18 | 125 | 235 |
| DN50 | 200 | 16 | 2 | 155 | 88 | 18 | 125 | 280 |
