| Moyen de travail: | |
|---|---|
| Taper: | |
| Température de fonctionnement: | |
| Matériau du corps: | |
| Tension standard: | |
Description du produit

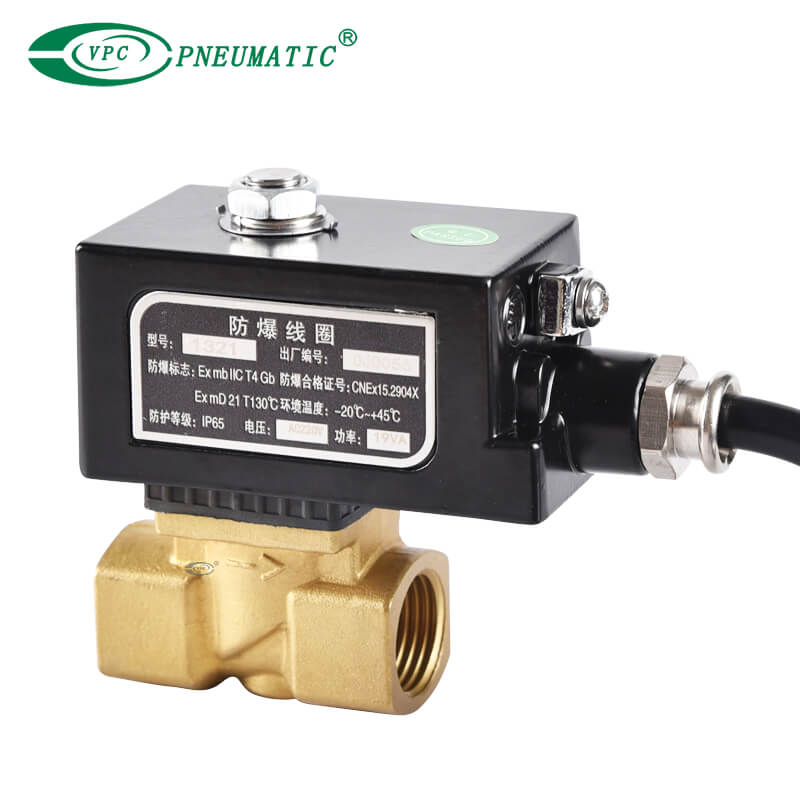

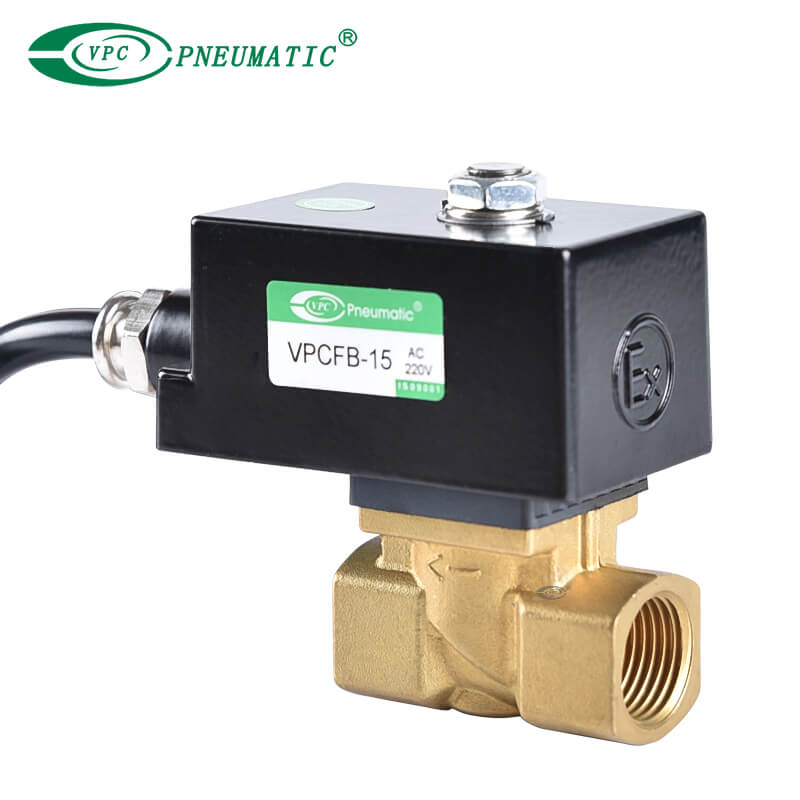

1. Bobines antidéflagrantes : équipées de bobines antidéflagrantes certifiées IECEx et ATEX pour garantir un fonctionnement sûr dans des environnements potentiellement explosifs.
2. Robuste : options de corps de vanne en laiton et en acier inoxydable.
3. Le matériau d'étanchéité standard est le NBR, les matériaux d'étanchéité en option EPDM (environnement eau, vapeur, acide et alcalin), VITON (huile, carburant, solvants et autres environnements organiques), PTFE (environnement fortement corrosif).
Spécifications du produit
| Type d'acteur | Type pilote |
| Type de contrôle | Fermeture normale (Standard), ouverture normale (facultatif) |
| Type de filetage | G (standard), NPT, connexion par plaque Rc (en option) |
| Milieu de travail | Air, Eau, Fluide neutre |
| Viscosité moyenne | ≤21 millimètres2/s |
| Corps de soupape | Laiton |
| Matériau du joint | NBR (standard), FKM et EPDM (en option) |
| Température de fonctionnement | NBR : -10 à 80°C, FKM : -10 à 110°C, EPDM : -20 à 120°C |
| Température ambiante | -10 à 50 °C (antidéflagrant : -20 ~ 40 ℃) |
| Tension nominale | AC220V (50-60 Hz), DC24V (0 Hz) |
| Plage de tension | ± 10% |
| Enceinte | IP65 |
| Montage | Gardez la bobine vers le haut |
| Facultatif | Bobines/connecteurs antidéflagrants et à économie d'énergie de refroidissement, interrupteur de synchronisation |
| Modèle | Orifice | Taille des joints | Pression de travail | Valeur KV |
| VPC008B/VPC008BT | 10mm | G1/4' | 0,02 à 1,0 MPa | 1,9 m³/h |
| VPC010B/VPC010BT | 10mm | G3/8' | 0,02 à 1,0 MPa | 1,9 m³/h |
| VPC015B/VPC015BT | 10mm | G1/2' | 0,02 à 1,0 MPa | 1,9 m³/h |
| VPC015-14B | 14mm | G1/2' | 0,02 à 1,0 MPa | 3,6 m³/h |
| VPC020B | 14mm | G3/4' | 0,02 à 1,0 MPa | 3,6 m³/h |
| VPC020-20B | 20mm | G3/4' | 0,03 à 1,6 MPa | 8,3 m³/h |
| VPC025B | 20mm | G1' | 0,03 à 1,6 MPa | 8,3 m³/h |
| VPC032B | 40mm | G1-1/4' | 0,03 à 1,6 MPa | 20 m³/h |
| VPC040B | 40mm | G1-1/2' | 0,03 à 1,6 MPa | 25 m³/h |
| VPC050B | 50mm | G2' | 0,03 à 1,6 MPa | 39 m³/h |

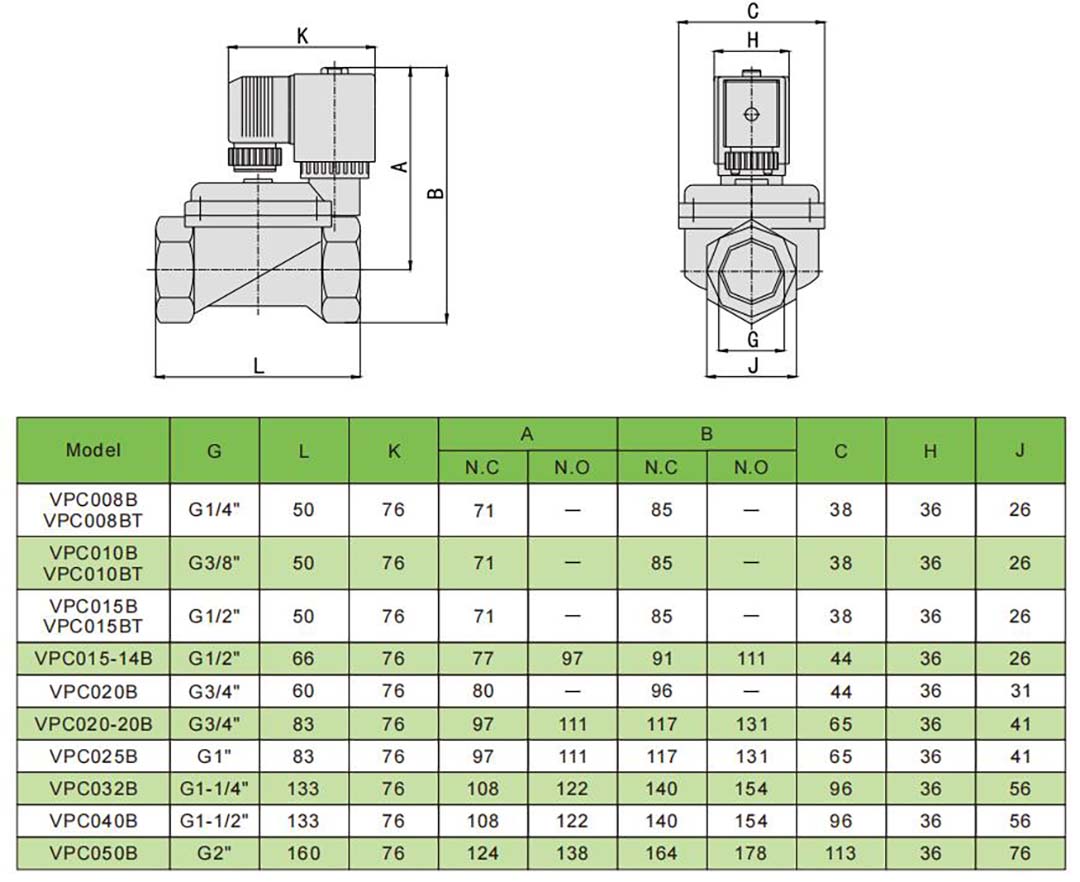

Dimensions principales
