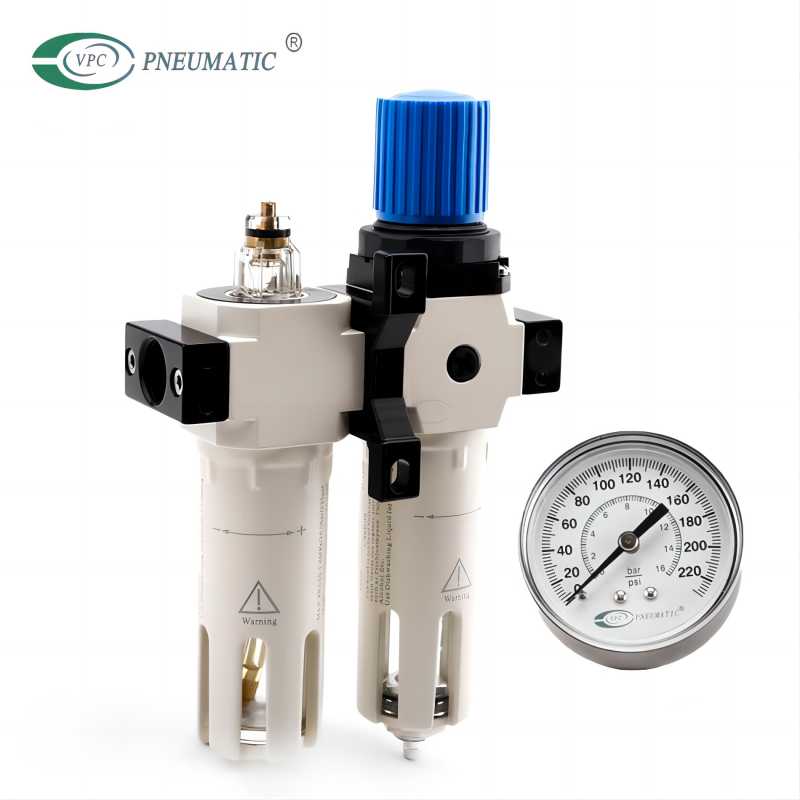

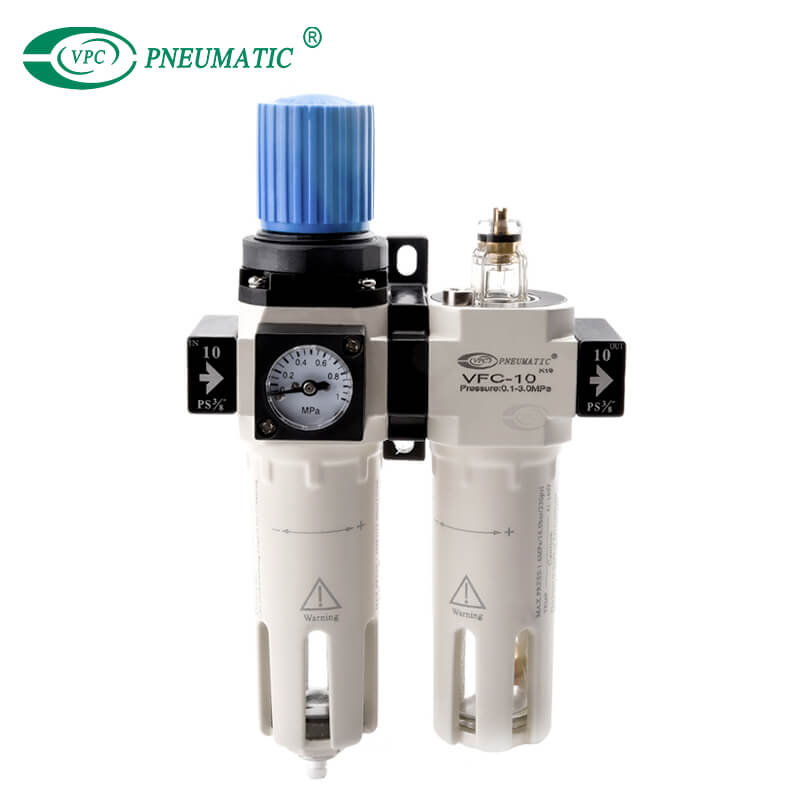

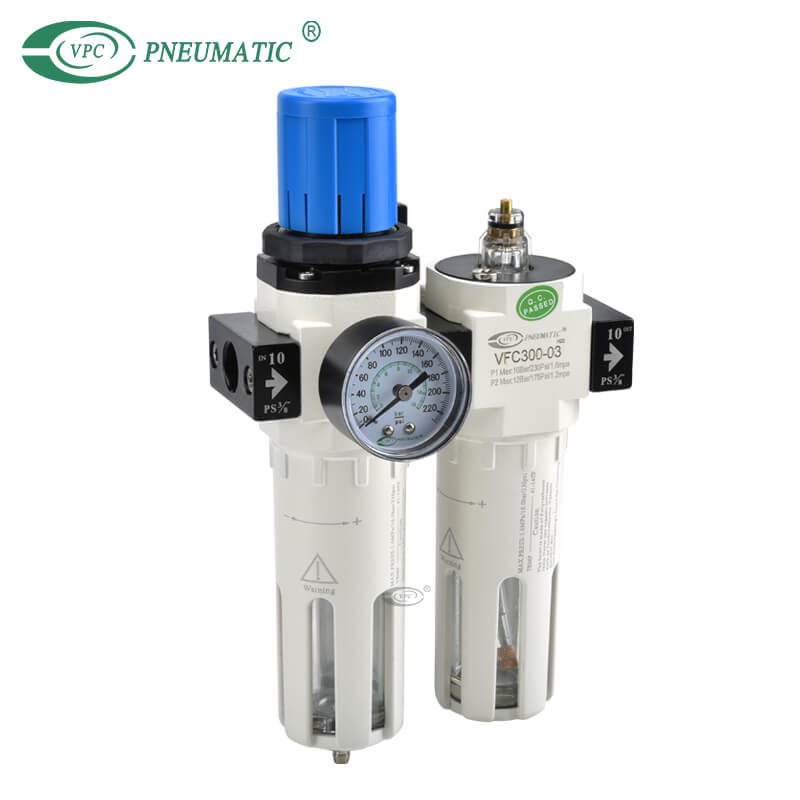

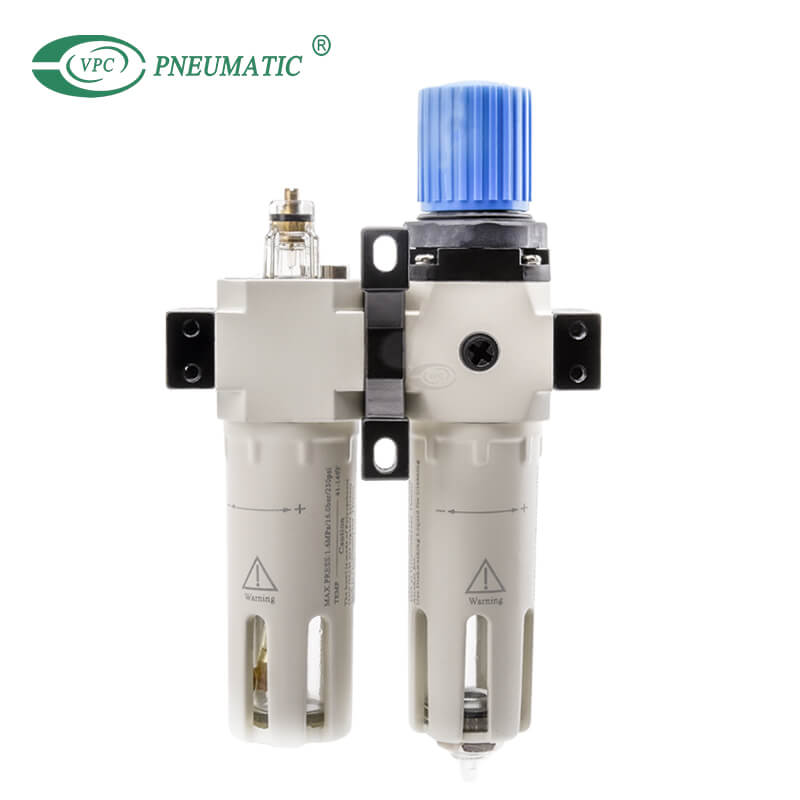

Combinaisons FRL série VFC

Partager sur:
-Le VFC se composait de VFR et VL, chaque unité peut être commandée séparément.
-Le VF avec séparateur d'eau nettoie l'air comprimé de l'huile fluide, de la condensation et des particules de saleté. Pour une application spéciale, l'élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.Le VR maintient une pression de fonctionnement constante malgré les fluctuations de la pression de ligne et la quantité d'air consommée.
-Le lubrificateur proportionnel ajoute une quantité régulée d'huile à l'air filtré.La teneur en brouillard d'huile proportionnelle au débit et à l'huile peut être ajoutée pendant le fonctionnement.Le taux d'égouttement d'huile est contrôlé par le boulon réglable.Normalement, 1 à 12 gouttes/1000L d'air suffisent.
  • VFC400-08
  • VPC Pneumatic
  • 8421399000
Moyen de travail:
Température de fonctionnement:
Plage de réglage de la pression:
Précision de filtre:
Matériau de bol:
État de disponibilité:

Description du produit

Caractéristique du produit

Le VFC était composé de VFR et LV, chaque unité peut être commandée séparément.

* La VF avec séparateur d'eau nettoie l'air comprimé de l'huile fluide, de la condensation et des particules de saleté.Pour des applications spéciales,  un élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.

* La VR maintient une pression de fonctionnement constante malgré les fluctuations de la pression de ligne et la quantité d'air consommée.

* Le lubrificateur proportionnel ajoute une quantité régulée d'huile à l'air filtré.La teneur en brouillard d'huile est proportionnelle au débit

et de l'huile peut être ajoutée pendant le fonctionnement.Le taux d'égouttement d'huile est contrôlé par le boulon réglable.Normalement, 1 à 12 gouttes/1000L de

l'air est suffisant.

Noter

* La pression maximale pour la purge automatique de la série V est de 0,8 MPa.

* La pression maximale pour le type basse pression est de 0,4 MPa.

* Des filetages G, PT et NPT sont disponibles.


Symbole

unité frl dans le système pneumatique

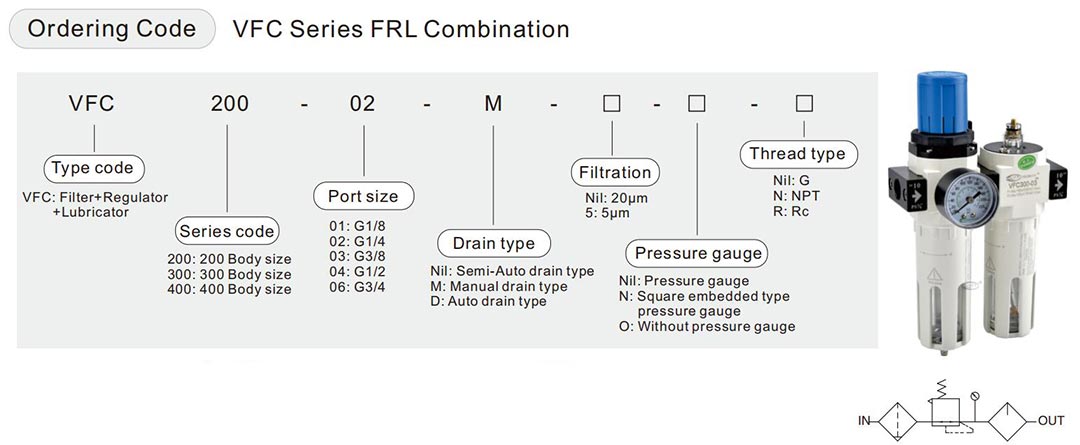

Spécifications du produit

Modèle

VFC200-06VFC200-08VFC400-08VFC400-10VFC400-15VFC600-20VFC600-25
Milieu de travailAir pur (filtration 40 μm)
Alésage du portG1/8G1/4G1/4G3/8G1/2G3/4G1
Précision de filtrage25μm ou 5μm
Pression d'épreuve

0.15 à 0.8MPa(20 à 116Psi)/0.15 à 1.2MPa(20-174Psi)

Max.Pression de travail1.0Mpa(145Psi)/1.6MPa(230Psi)
Pression de travail min.0.8MPa(116Psi)/1.0MPa(230Psi)
Température de fonctionnement5 à 60℃
Capacité du bol de vidange15cc80cc230cc
Capacité du bol d'huile30cc160cc380cc
Recommander le lubrifiantISO VG 32 ou équivalent
ConstituerUnité de régulateur de filtreVFR200-06VFR200-08VFR400-08VFR400-10VFR400-15VFR600-20VFR600-25
Unité de lubrificationVL200-06VL200-08VL400-08VL400-10VL400-15VL600-20VL600-25

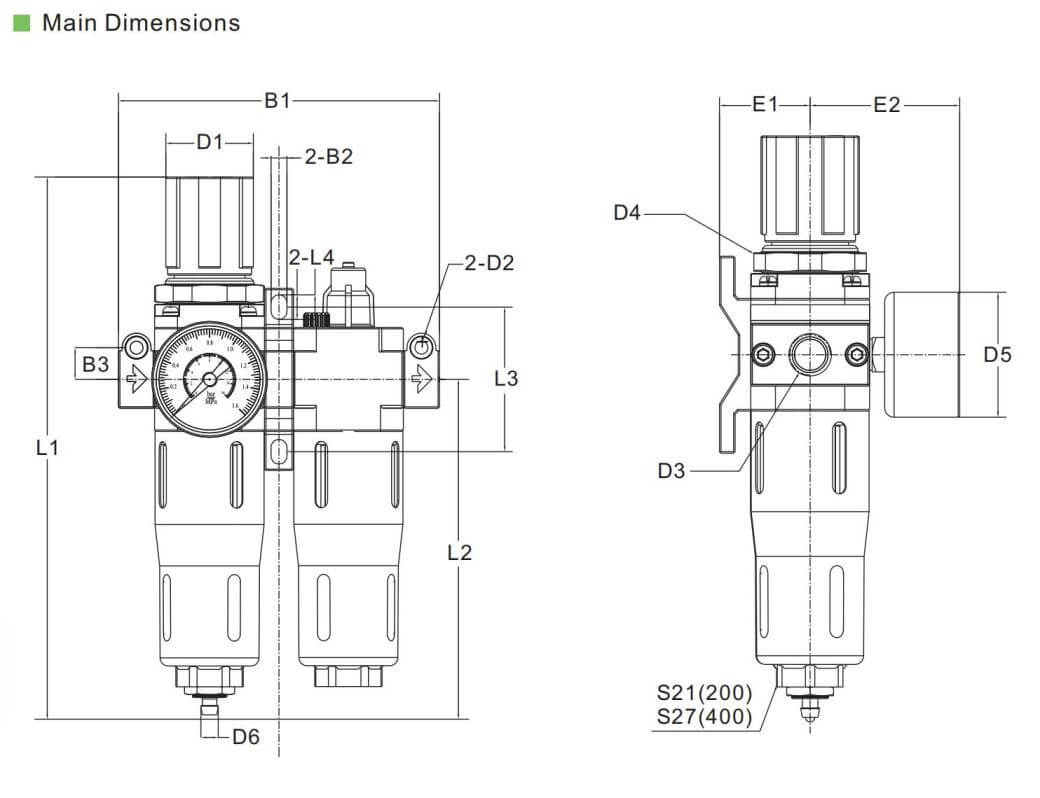

Dimensions principales

systèmes de commande pneumatiques

lubrificateur de régulateur de filtre à air

tableau des tailles pneumatiques frl

FAQ sur le produit

Q1.Qu'est-ce qu'une unité FRL ?

Une unité FRL comprend un filtre (F), un régulateur (R) et un lubrificateur (L).Ces unités individuelles peuvent se combiner en une seule unité pour assurer un air propre dans un système pneumatique.Il est également possible d'utiliser chaque composant individuellement.


Q2.Qu'est-ce que l'unité FRL explique son fonctionnement et sa fonction ?

L'air comprimé fourni aux systèmes pneumatiques peut souvent être contaminé, surpressurisé ou non lubrifié.C'est là qu'interviennent les unités de lubrification et de régulation de filtre. Les unités FRL sont utilisées pour aider à prévenir les dommages aux équipements en aval en garantissant que tout air comprimé fourni aux machines électriques est exempt de contamination.


Q3.Comment sélectionner une unité FRL ?

Dans la plupart des cas, vous choisirez entre des unités FRL à 2 ou 3 étages.Saviez-vous que les deux solutions peuvent faire le même travail ?Les deux solutions délivrent les mêmes 3 fonctions (Régulation, Filtrage, Lubrification).Les principales différences entre ces deux types de FRL sont l'esthétique et la compacité.


Q4.Quelle huile est utilisée dans FRL  unité?

Remplissage du lubrifiant.  Utiliser de l'huile turbine ISO VG 32 pour le lubrificateur.Débrancher l'alimentation en air.Tout d'abord, retirez le bol d'huile et remplissez d'huile en dessous du niveau maximum.Tout en tirant le bouchon vers le bas, tournez le bol d'huile de chaque côté pour le retirer.


En apprendre davantage sur Unités FRL, veuillez contacter VPC !
