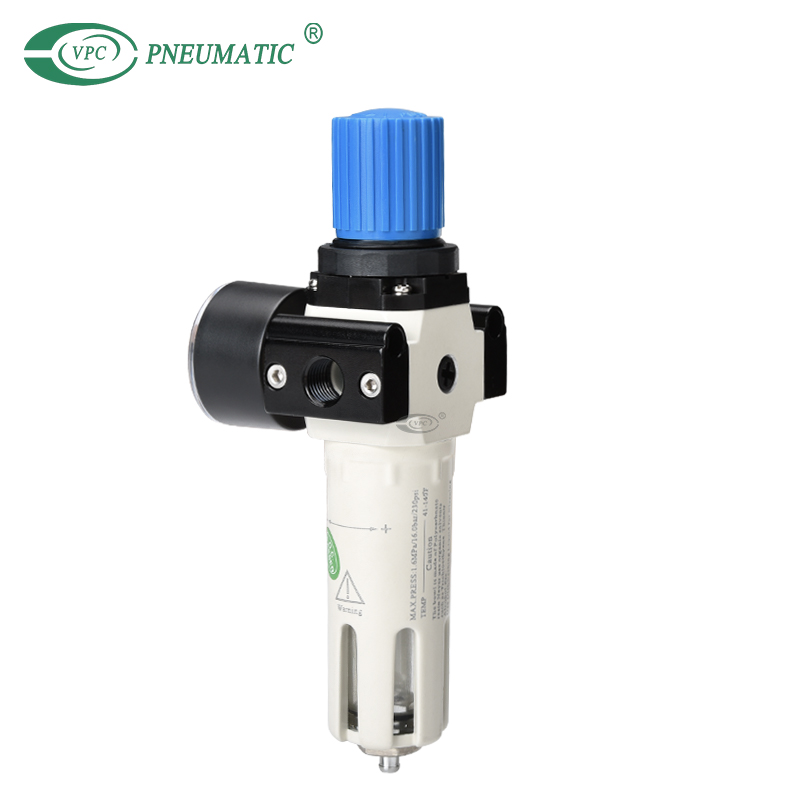

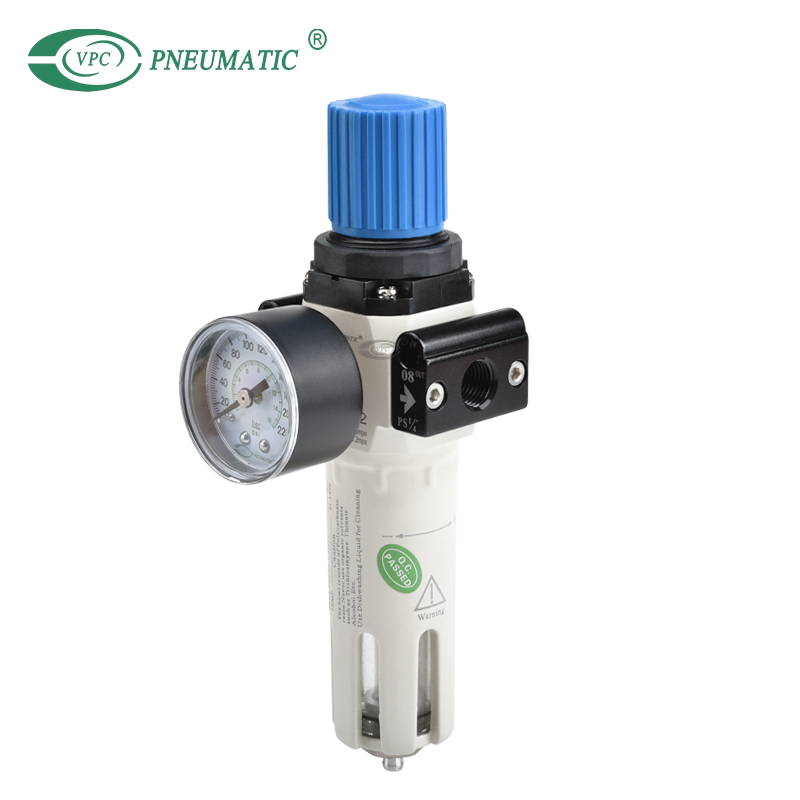

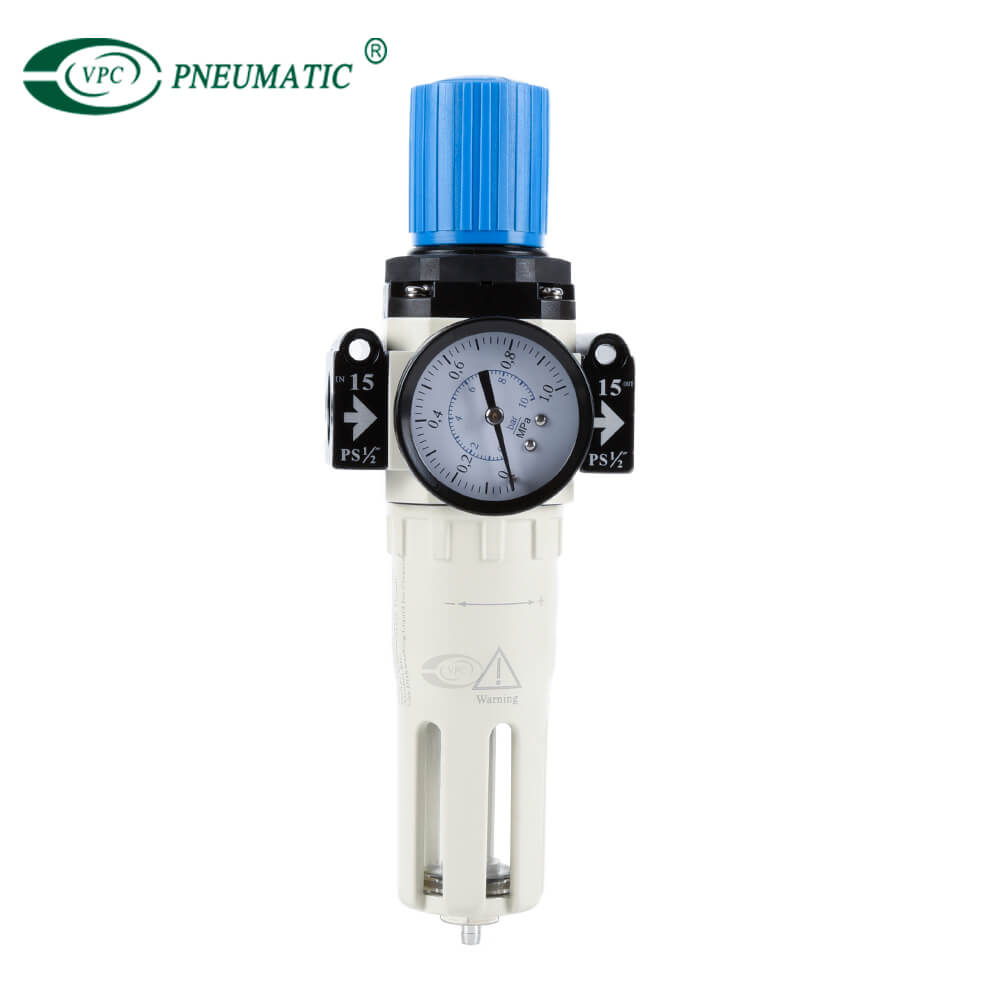

Combinaisons filtre-régulateur série VFR

Partager sur:
1. Le VFR est un filtre et un régulateur de pression combinés en une seule unité et nettoie l'air comprimé de l'huile fluide, de la condensation et des particules de saleté.Pour une application spéciale, l'élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.
2. Le VR maintient une pression de fonctionnement constante malgré les fluctuations de la pression de ligne et la quantité d'air consommée.
  • VFR400-08
  • VPC Pneumatic
  • 8421399000
Moyen de travail:
Température de fonctionnement:
Plage de pression:
Précision de filtre:
Matériau de bol:
État de disponibilité:

Description du produit

Caractéristique du produit

* Filtre et le régulateur de pression combinent une seule unité et nettoient l'air comprimé de l'huile fluide, de la condensation et des particules de saleté.Pour une application spéciale, l'élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.

* La RV maintenir une pression de fonctionnement constante malgré les fluctuations de la pression de ligne et la quantité d'air consommée.


Noter

* Pression max pour Série V la vidange automatique est de 0,8 MPa.

* Pression maximale pour le type basse pression : 0,4 MPa.

* Des filetages G, PT et NPT sont disponibles.


Symbole

régulateur de filtre


Spécifications du produit

Modèle

VFR200-06VFR200-08VFR400-08VFR400-10VFR400-15VFR600-20VFR600-25
Milieu de travailAir pur (filtration 40 μm)
Alésage du portG1/8G1/4G1/4G3/8G1/2G3/4G1
Précision de filtrage25μm, 5μm
Pression d'épreuve

0.15 à 0.8MPa(20 à 116Psi)/0.15 à 1.2MPa(20-174Psi)

Max. Pression de travail1.0Mpa(145Psi)/1.6MPa(230Psi)
Pression de travail min.0.8MPa(116Psi)/1.0MPa(230Psi)
Température de fonctionnement5 à 60℃
Capacité du bol de vidange15cc80cc230cc
Constituer  Unité de régulationVR200-06VR200-08VR400-08VR400-10VR400-15VR600-20VR600-25
Filtre unitéVF200-06VF200-08VF400-08VF400-10VF400-15VF600-20VF600-25

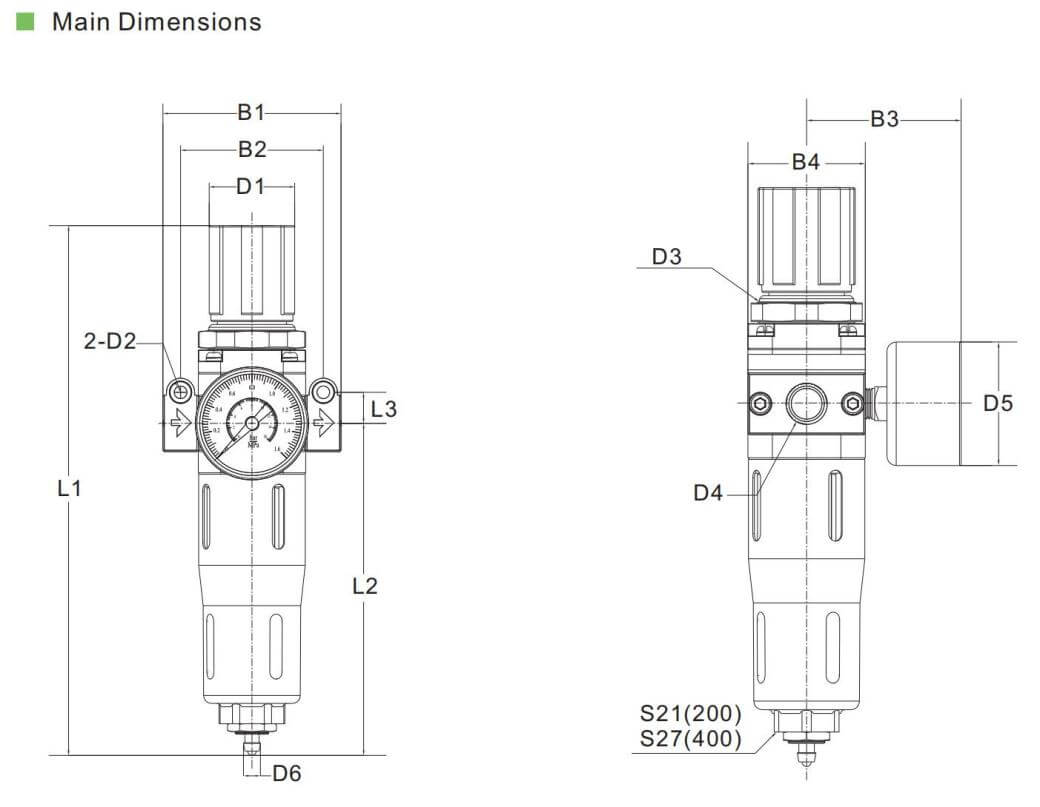

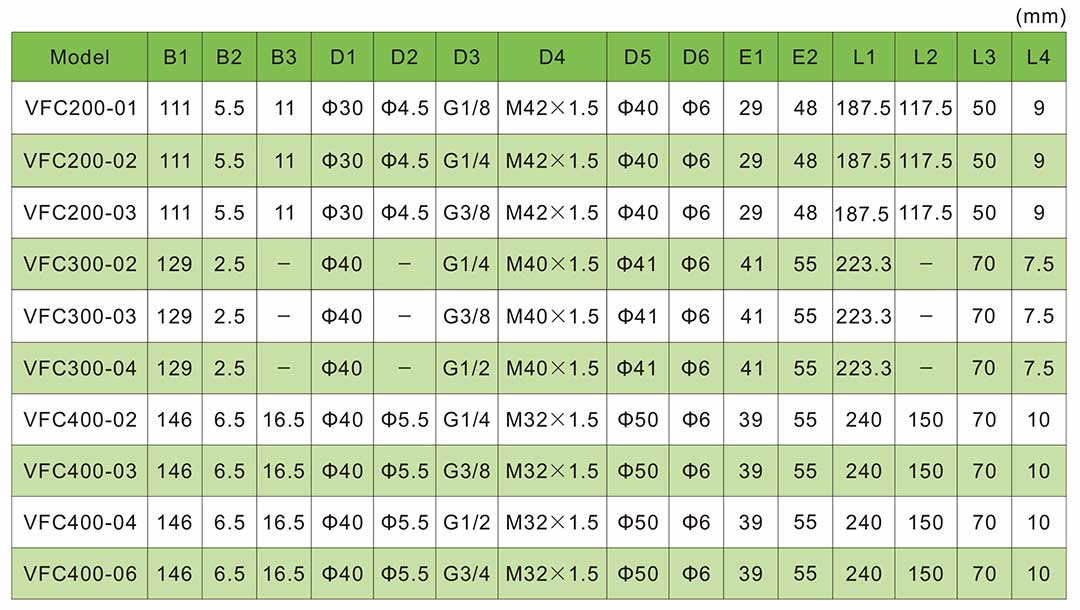

Dimensions principales

fabricant de centrale de traitement d'air

Unité de traitement d'air Dimensionsunités de traitement d'air

FAQ sur le produit

Q1.A quoi sert un filtre régulateur ?

Un régulateur est utilisé pour contrôler la vitesse et la précision du débit de liquides et d'air, tandis que le filtre nettoie l'air qui sort du compresseur.


Q2.A quoi sert le filtre régulateur ?

Le but d'un régulateur de filtre est de nettoyer la conduite d'air de l'humidité et des particules tout en réduisant la pression d'air à un point de consigne.Ceci est essentiel lorsqu'il s'agit de protéger des équipements de laboratoire coûteux, des positionneurs de vannes ou des transducteurs I/P.


Q3.Comment choisir un régulateur de filtre à air ?

Lors de la sélection d'un régulateur de pression d'air, il est important de tenir compte de la plage de fluctuation de la pression d'entrée, ainsi que de la pression de sortie requise.La variation possible du débit doit également être prise en compte pour s'assurer que le régulateur ne tombera pas en panne dans l'application souhaitée.


Q4.Qui vient en premier filtre ou régulateur ?

Généralement, après la vanne d'arrêt, le filtre est le premier composant de la conduite d'air ;puis le régulateur ;et enfin, le lubrificateur.Les filtres sont disponibles en différentes variétés pour leur permettre d'éliminer l'huile, les particules, l'eau et les odeurs de l'air comprimé.
