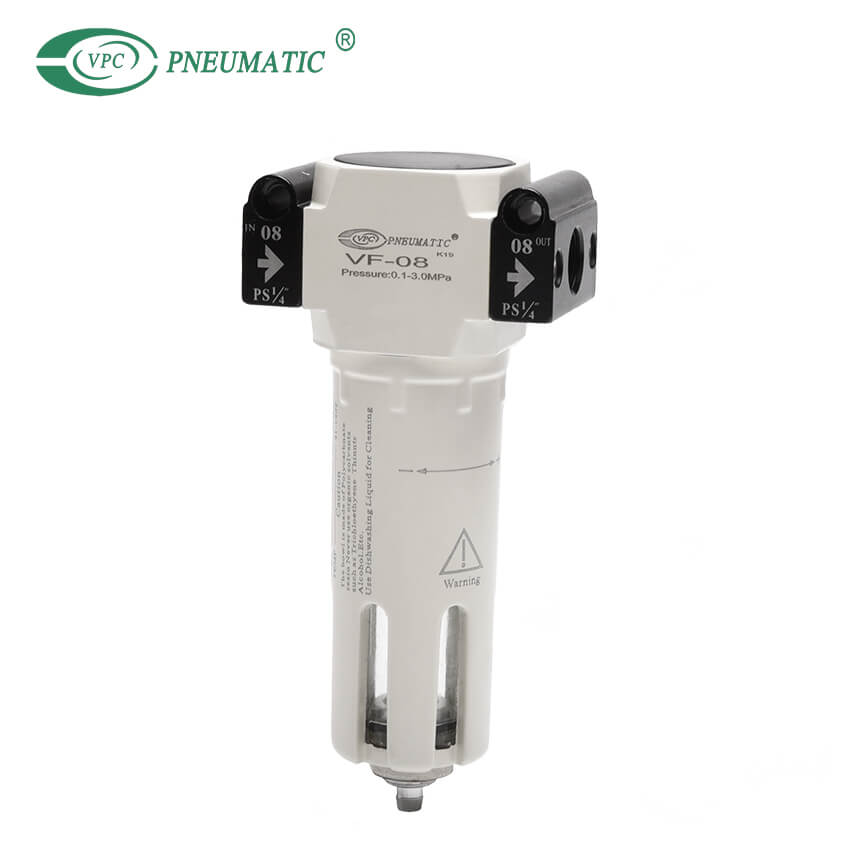

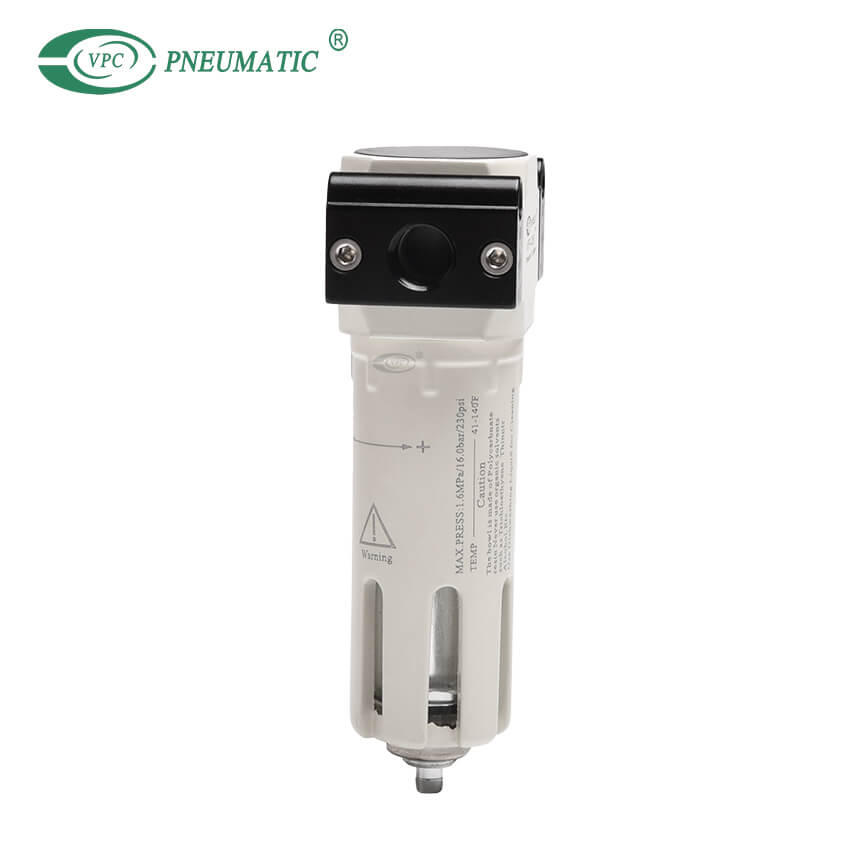

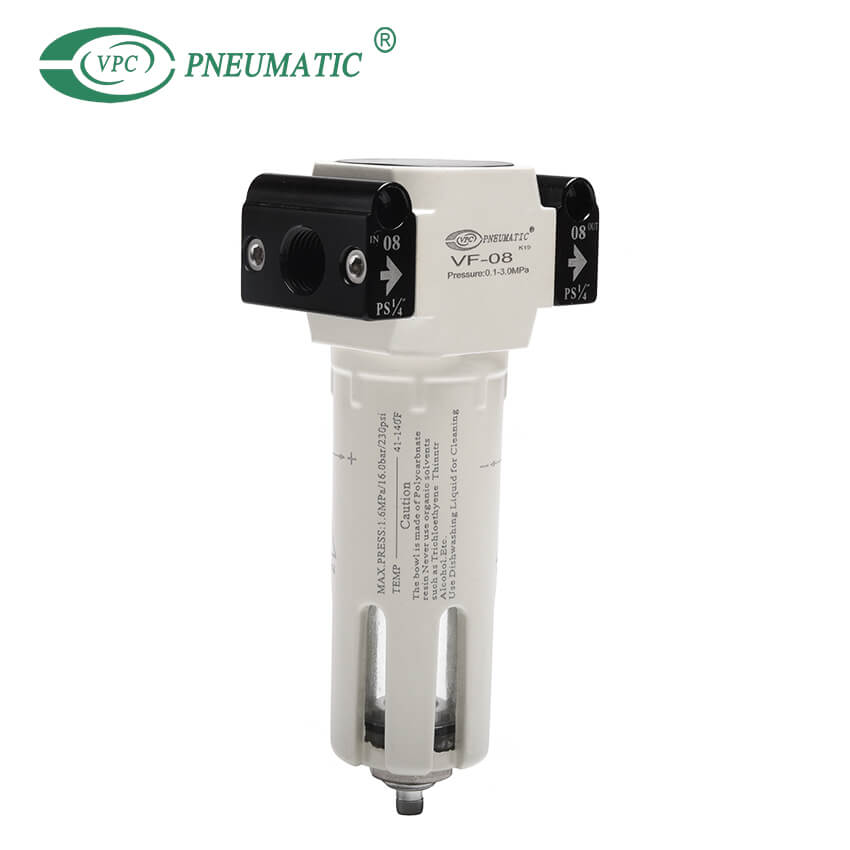

Filtre série VF

Partager sur:
Le VF avec séparateur d'eau nettoie l'air comprimé de l'huile fluide, de la condensation et des particules de saleté, pour une application spéciale, l'élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.
  • VF400-08
  • VPC Pneumatic
  • 8421399000
Moyen de travail:
Température de fonctionnement:
Plage de réglage de la pression:
Précision de filtre:
Matériau de bol:
État de disponibilité:

Description du produit

Caractéristique du produit

Le VF avec séparateur d'eau nettoie l'air comprimé de l'huile fluide, de la condensation et des particules de saleté, pour une application spéciale, l'élément filtrant de 20 μm peut être remplacé par un élément filtrant de 5 μm.

Noter

* La pression maximale pour la purge automatique de la série V est de 0,8 MPa.

* La pression maximale pour le type basse pression est de 0,4 MPa.

* Des filetages G, PT et NPT sont disponibles.


Symbole

symbole de filtre frl

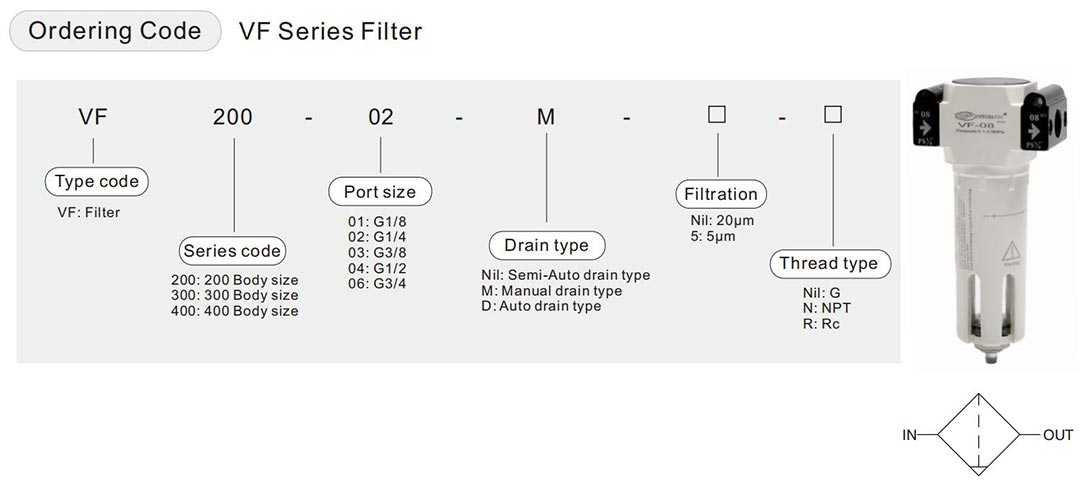

Spécifications du produit

Modèle

VF200-06VF200-08VF400-08VF400-10VF400-15VF600-20VF600-25
Milieu de travailAir pur (filtration 40 μm)
Alésage du portG1/8G1/4G1/4G3/8G1/2G3/4G1
Précision de filtrage25μm ou 5μm
Pression d'épreuve

0.15 à 0.8MPa(20 à 116Psi)/0.15 à 1.2MPa(20-174Psi)

Max.Pression de travail1.0Mpa(145Psi)/1.6MPa(230Psi)
Température de fonctionnement5 à 60℃
Capacité du bol de vidange15cc80cc230cc


Dimensions principales

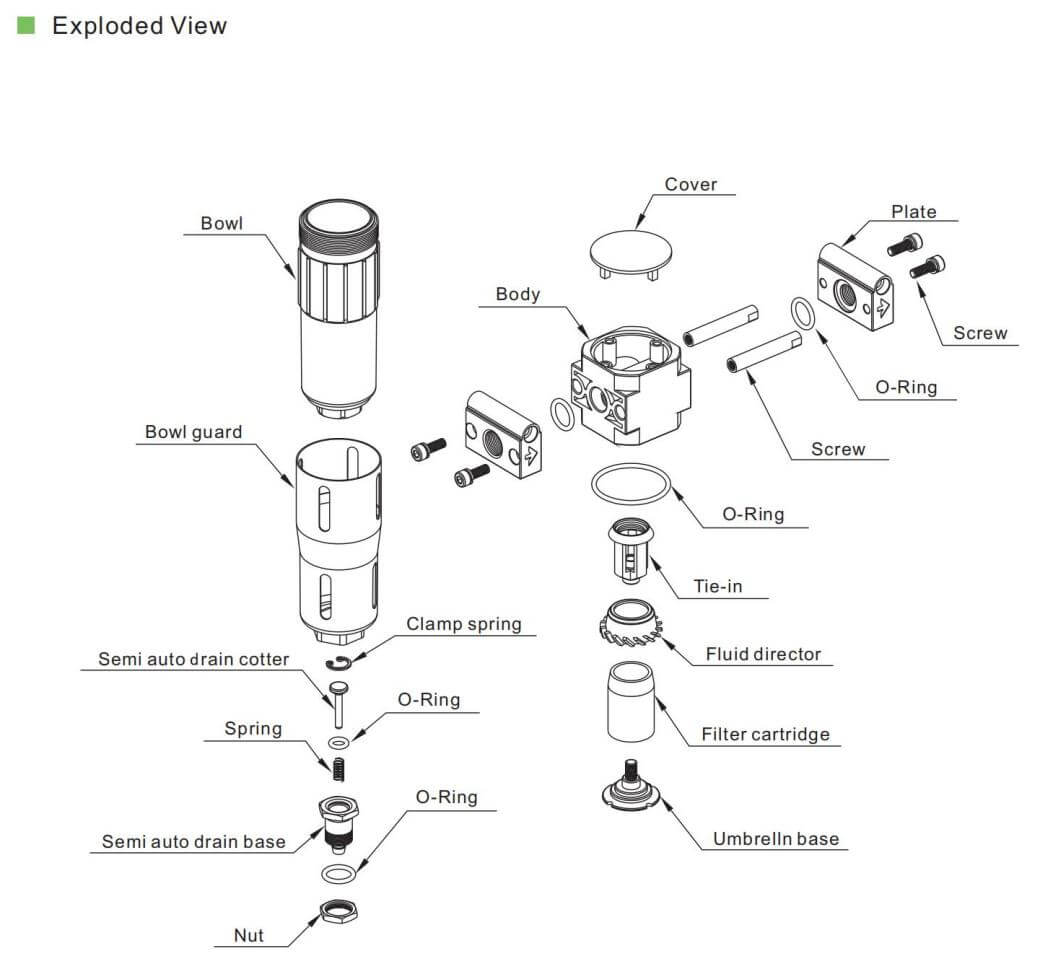

schéma du filtre à air pneumatique

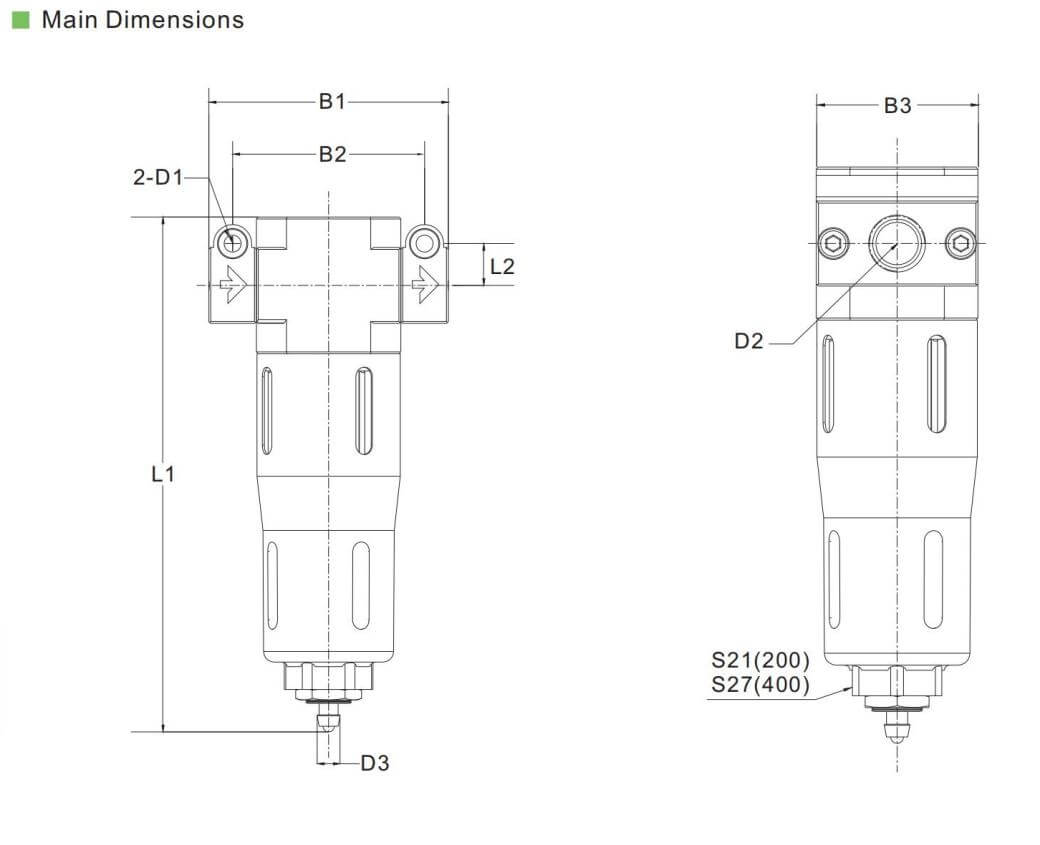

Schéma filtre pneumatique VF

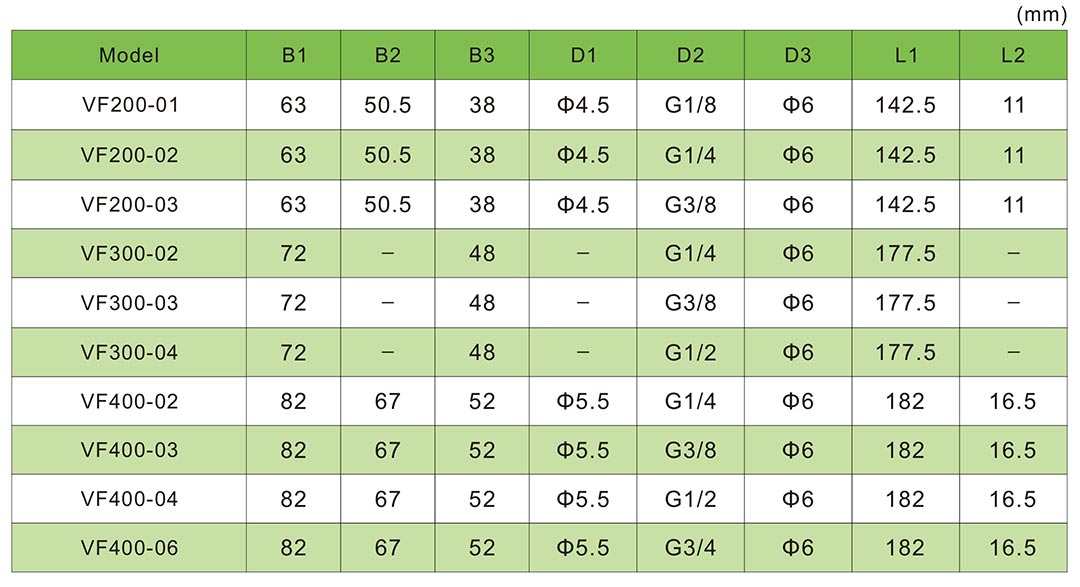

Dimensions du filtre pneumatique


FAQ sur le produit

Q1.Qu'est-ce qu'une unité FRL ?

Une unité FRL comprend un filtre (F), un régulateur (R) et un lubrificateur (L).Ces unités individuelles peuvent se combiner en une seule unité pour assurer un air propre dans un système pneumatique.Il est également possible d'utiliser chaque composant individuellement.


Q2.Le filtre à air doit-il être avant ou après le régulateur ?

Généralement, après la vanne d'arrêt, le filtre est le premier composant de la conduite d'air ;puis le régulateur ;et enfin, le lubrificateur.Les filtres sont disponibles en différentes variétés pour leur permettre d'éliminer l'huile, les particules, l'eau et les odeurs de l'air comprimé.


Q3.Quel type de filtre est utilisé dans FRL ?

Un FRL combine un filtre, un régulateur et un lubrificateur en un seul composant pour maintenir les systèmes de compresseur d'air dans des conditions de fonctionnement optimales.Un FRL a trois composants principaux : Filtre à air.


Q4.Comment choisir un régulateur de filtre à air ?

Lors de la sélection d'un régulateur de pression d'air, il est important de tenir compte de la plage de fluctuation de la pression d'entrée, ainsi que de la pression de sortie requise.La variation possible du débit doit également être prise en compte pour s'assurer que le régulateur ne tombera pas en panne dans l'application souhaitée.
