Description du produit

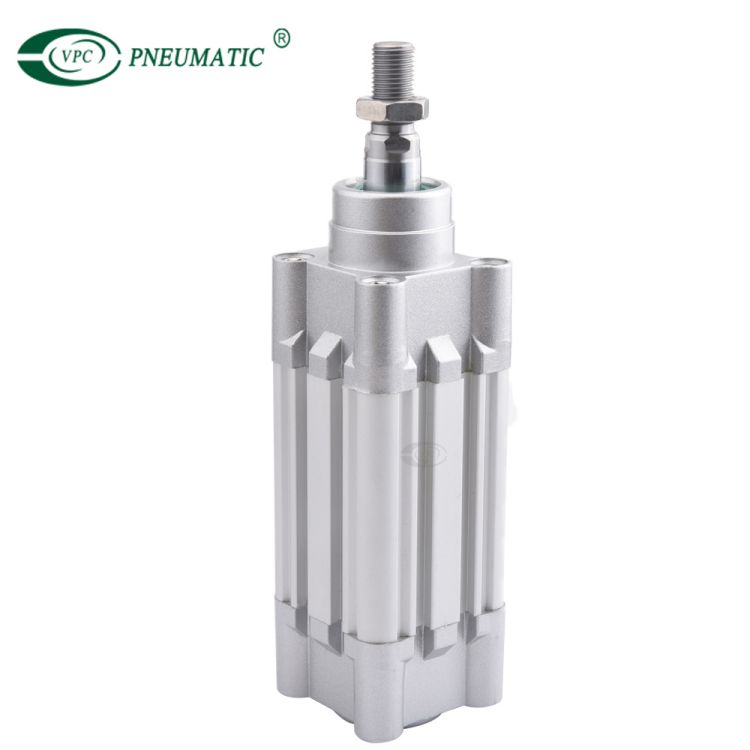

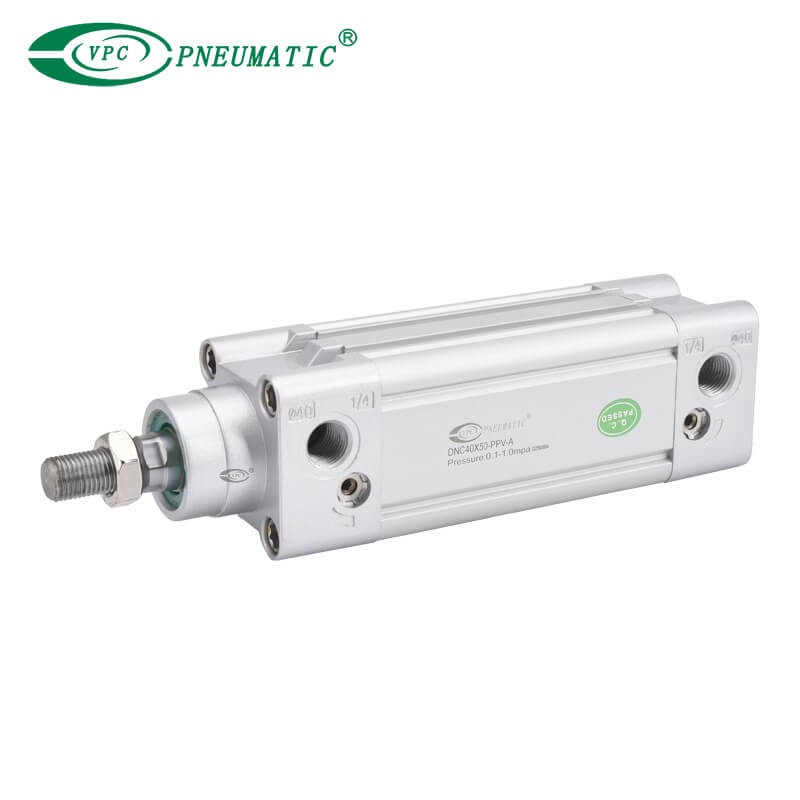

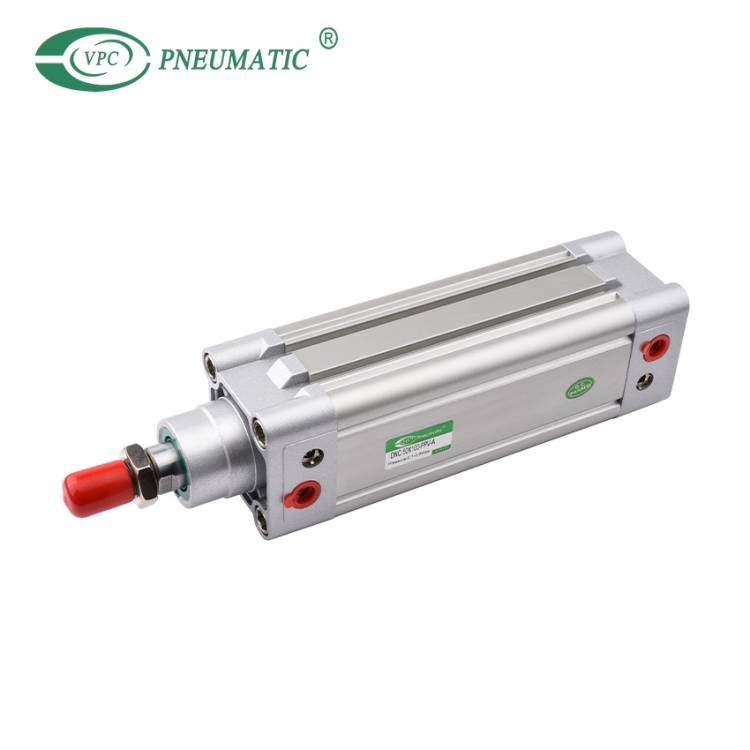

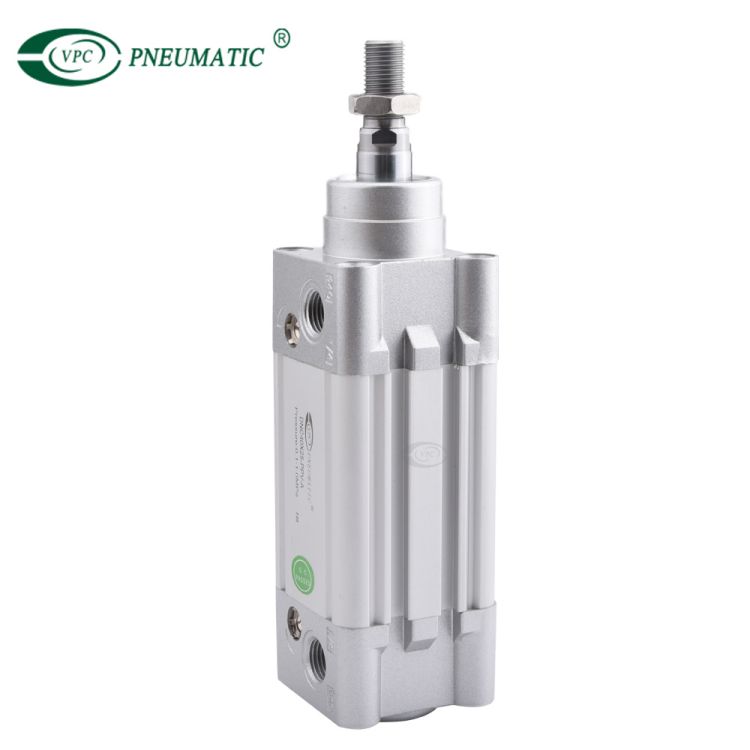

La série DNC ISO 15552 ( ISO 16431 ) Les actionneurs pneumatiques sont utilisés pour fournir un mouvement linéaire en ligne droite, dans / out pour une variété d'applications.
1. Le joint de piston est composé de deux structures de joint unidirectionnelles en forme de Y, qui a une fonction de compensation, une longue durée de vie et une basse pression de démarrage.
2. Le tuyau carré en aluminium sans tir a une bonne résistance à la corrosion.
3. Le réglage du tampon du cylindre est lisse et stable.

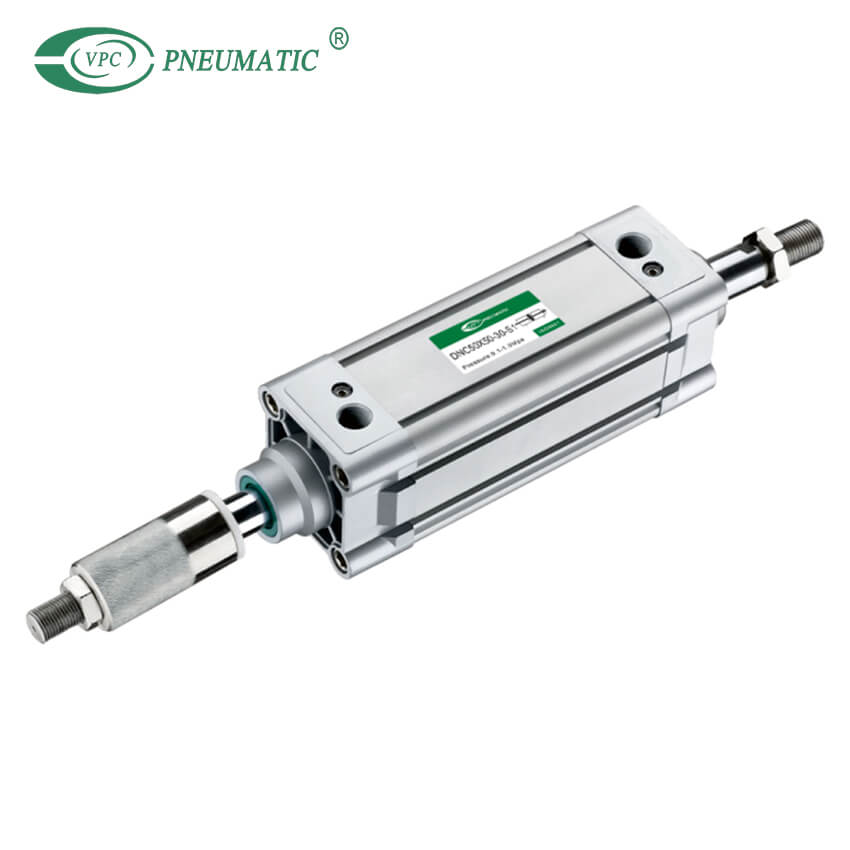

4. Disponible en tant qu'actionneuse à action unique (étendue de ressort ou à ressort de rendement) et styles à double action avec des configurations de tige ou de tige double, de modèles non rotants et de précision non rotants.
5. Les cylindres et les accessoires pour l'installation avec plusieurs spécifications sont facultatifs.
Spécifications du produit
| Alésage (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 |
| Type d'acteur | Double-jeu | ||||||
| Moyen de travail | Air propre (filtration 40UM) | ||||||
| Type de montage | Série DNC: Type de base FA FB CA CB LB TC TC-M | ||||||
| Série DNC-S2: Type de base FA LB TC TC-M | |||||||
| Plage de pression de travail | 0,1-1,0 MPA | ||||||
| Pression garantie | 1,35 MPA | ||||||
| Température de travail | 5-70 ℃ | ||||||
| Plage de vitesse | 50-800 mm / s | ||||||
| Type de coussin | Coussin réglable | ||||||
| Coup de coussin | 24 mm | 32 mm | |||||
| Taille du port | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | |||
Dimensions principales
FAQ du produit
Q1. Quelle est la norme ISO pour le cylindre pneumatique?
La norme du cylindre ISO 6431 fait référence aux dimensions du produit de base et à la taille du cylindre lorsque des montages et des accessoires sont appliqués.
Q2. Qu'est-ce que la taille de la course dans le cylindre pneumatique?
Les cylindres sont disponibles en alésages de 32, 40, 50, 63, 80, 100 et 125 mm, avec des longueurs de course de 10 mm à 100 mm. Des cylindres à action unique avec retour à ressort dans la direction de rétract sont disponibles en longueur de course allant jusqu'à 80 mm.
Q3. Comment augmenter la pression dans mon cylindre pneumatique?
Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre est de choisir un cylindre avec un diamètre plus significatif (force plus grande) ou plus petit (moins de force). N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est grande.
Q4. Comment ajustez-vous la vitesse du cylindre à air?
Lorsque le piston du cylindre s'étend, l'air derrière lui est comprimé car l'air ne peut pas s'échapper facilement. Lorsque vous resserrez la vis de commande de débit, le mouvement du piston ralentit car l'air est encore plus restreint. Contrôle la vitesse d'un cylindre ou restreint le flux d'air. Tournez simplement la soupape d'aiguille pour régler la vitesse de l'air.
Q5. Comment calculez-vous la force de cylindre pneumatique?
Utilisez le diamètre du cylindre (D) pour calculer la zone de travail du cylindre (a), qui est a = π × d² / 4.
Déterminez la pression de travail (P) à l'intérieur du cylindre.
Multipliez la pression (P) par la zone (a). De cette façon, vous calculez la force push de la théorie des cylindres pneumatiques (f), f = p × a.
◆ Calculatrice de force de cylindre pneumatique
Q6: Vendez-vous des kits de réparation de cylindres pneumatiques?
Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires. Veuillez nous contacter si vous en avez besoin.
