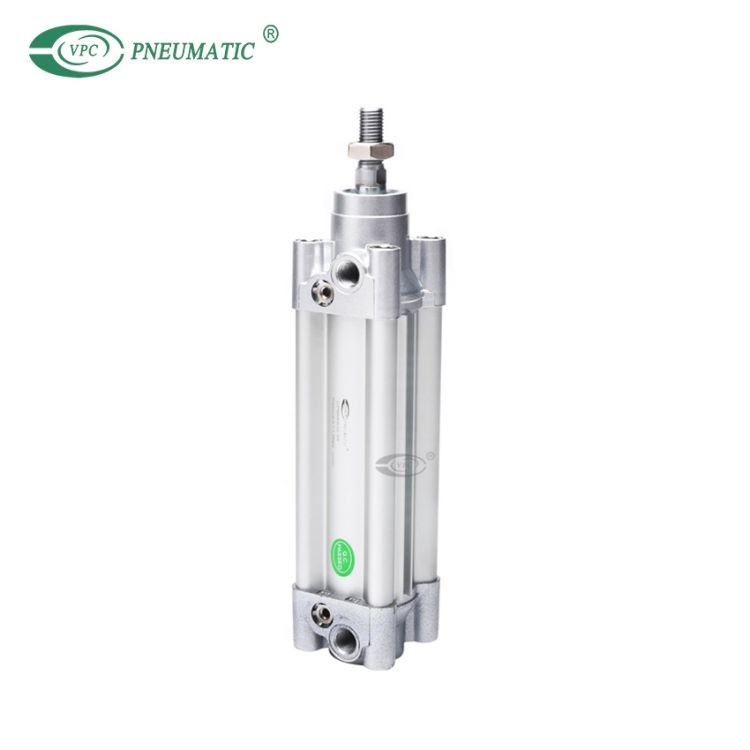

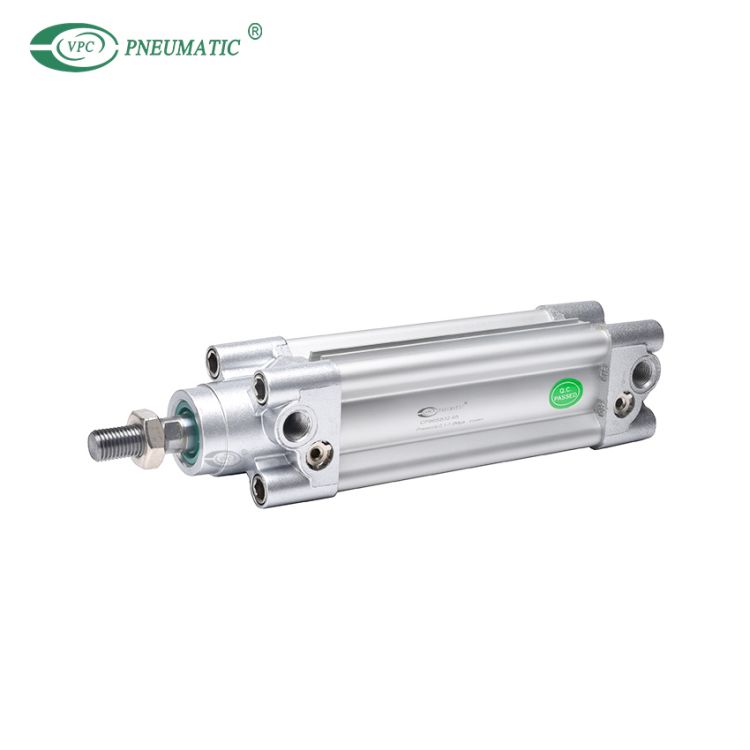

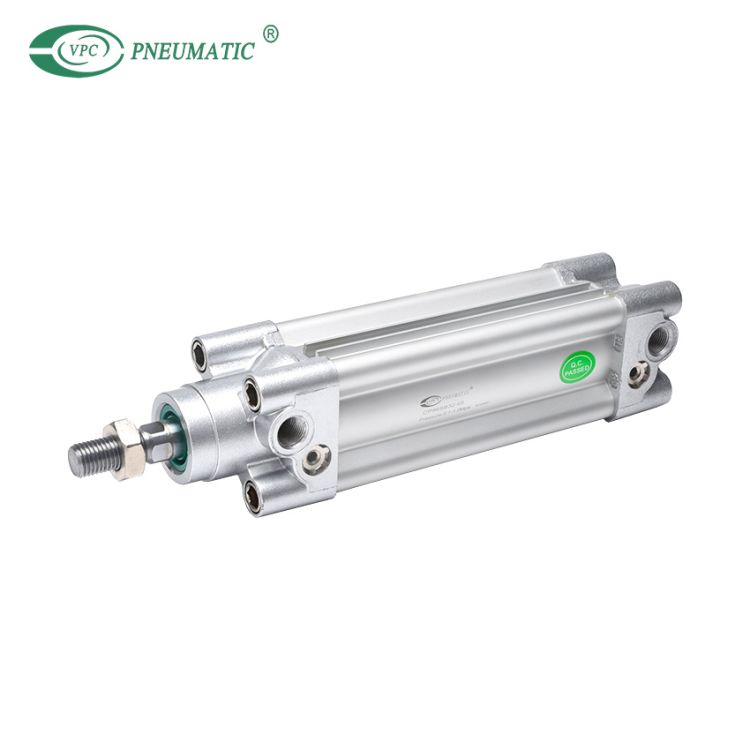

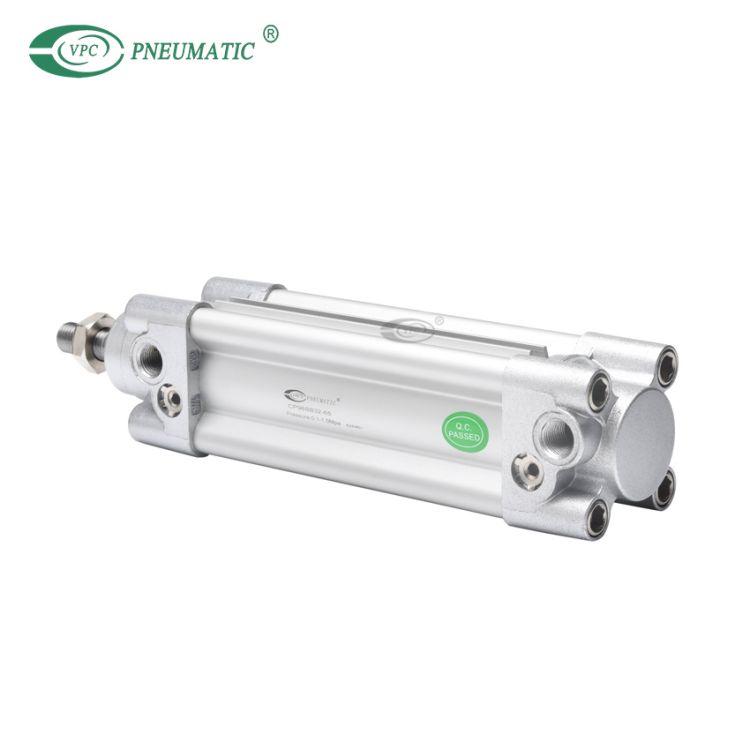

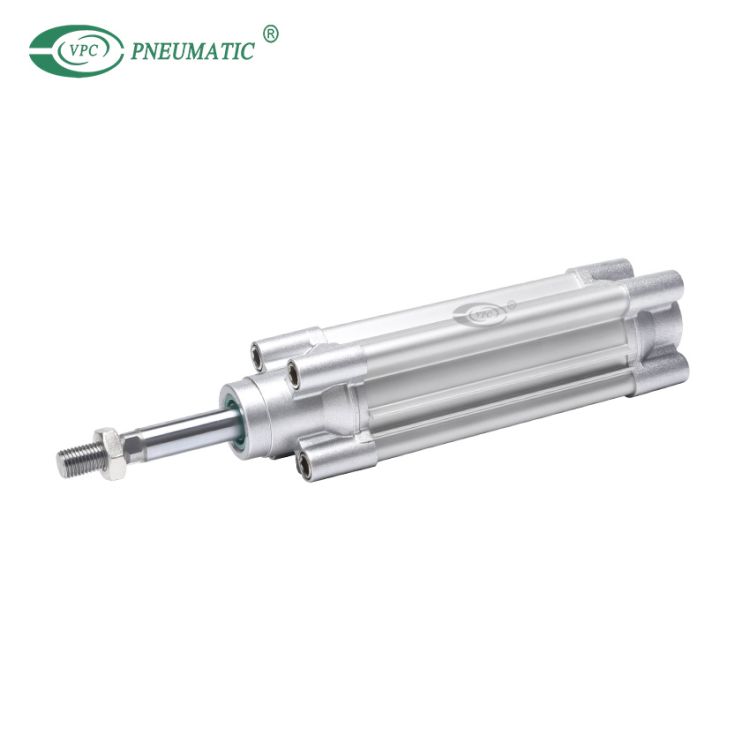

Vérin standard ISO15552 de la série CP96

■  Caractéristique du produit

1. CP96, vérin ISO à tube profilé avec tirants fermés, est disponible en 6 tailles d'alésage de ø32 à ø100 mm.  La série est disponible avec une tige simple ou double en 6 tailles d'alésage de ø32 à ø100 mm.

2. La combinaison du coussin d'air et du coussin de pare-chocs réduit considérablement le bruit en fin de course.Les couvercles de haute précision et les écrous de tirant améliorent la précision de montage et prolongent la durée de vie du vérin.

3. L'augmentation de la précision de la douille et de la tige de piston, ainsi que la réduction des tolérances, ont réduit la déflexion de la tige de piston.

4. Les courses standard vont de 25 à 800 mm.

■  Symbole

Alésage(mm)	32	40	50	63	80	100
milieu de travail	air pur (filtration 40㎛)
Type d'action	Double jeu
Pression d'épreuve	1.5Mpa
Max.Pression de travail	1.0Mpa
Min.Pression de travail	0.05Mpa
Température de fonctionnement	Sans interrupteur automatique : -20 à 70℃ (pas de congélation) avec interrupteur automatique : -10 à 60℃ (pas de congélation)
Lubrification	Non requis (sans lubrifiant)
Plage de vitesse	50 à 1000mm/s
Tolérance aux accidents vasculaires cérébraux	Jusqu'à 500 coups : 0 to +2.0, 501 à 1000 coups : 0 to +2,4,   1001 à 1500 coups : 0 to  +2.8, 1501 à 2000 coups : 0 to  +3,2
Type de coussin	Coussin d'air aux deux extrémités + coussin de pare-chocs
Taille du port	G1/8	G1/4	G1/4	G3/8	G3/8	G1/2
Montage	De base, pied axial-LB, bride de tige-FA, bride de tête-FB,  Chape simple-CA, Chape double-CB
Précision anti-rotation	±0,5°		±0,5°		±0,3°
Couple de rotation admissible	0.25N·m	0.45N·m	0.64N·m		0.79N·m

Q1. Quelle est la norme ISO pour le vérin pneumatique?

La norme de vérin ISO 15552 fait référence aux dimensions du produit de base et à la taille du vérin lorsque les fixations et les accessoires sont appliqués.

Q2.Quelle est la taille de la course d'un vérin pneumatique ?

Les vérins sont disponibles dans des alésages de 32, 40, 50, 63, 80 et 100 mm, avec des longueurs de course de 25 mm à 800 mm.

Q3.Comment augmenter la pression dans mon vérin pneumatique ?

Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre consiste à choisir un cylindre avec un diamètre plus important (plus grande force) ou plus petit (moins de force).N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est élevée.

Q4.Comment régler la vitesse du vérin pneumatique ?

Lorsque le piston du cylindre s'étend, l'air derrière celui-ci est comprimé car l'air ne peut pas s'échapper facilement.Lorsque vous serrez la vis de réglage du débit, le mouvement du piston ralentit car l'air est encore plus restreint.Contrôle la vitesse d'un cylindre ou limite le débit d'air.Tournez simplement la vanne à pointeau pour régler la vitesse de l'air.

Q5. Comment calculer la force du vérin pneumatique ?

Utilisez le diamètre du cylindre (d) pour calculer la zone de travail du cylindre (A), qui est A = π × d² / 4.

Déterminer la pression de travail (P) à l'intérieur du cylindre.

Multipliez la pression (P) par la surface (A).De cette façon, vous calculez la force de poussée théorique des cylindres pneumatiques (F), F = P × A.

◆ calculateur de force de vérin pneumatique

Q6 : Vendez-vous des kits de réparation de cylindres pneumatiques ?

Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires.Veuillez nous contacter si vous en avez besoin.
