| Matériel: | |
|---|---|
| Taille du port: | |
| Température de fonctionnement: | |
| Pression de travail: | |
| Moyen de travail: | |
Description du produit

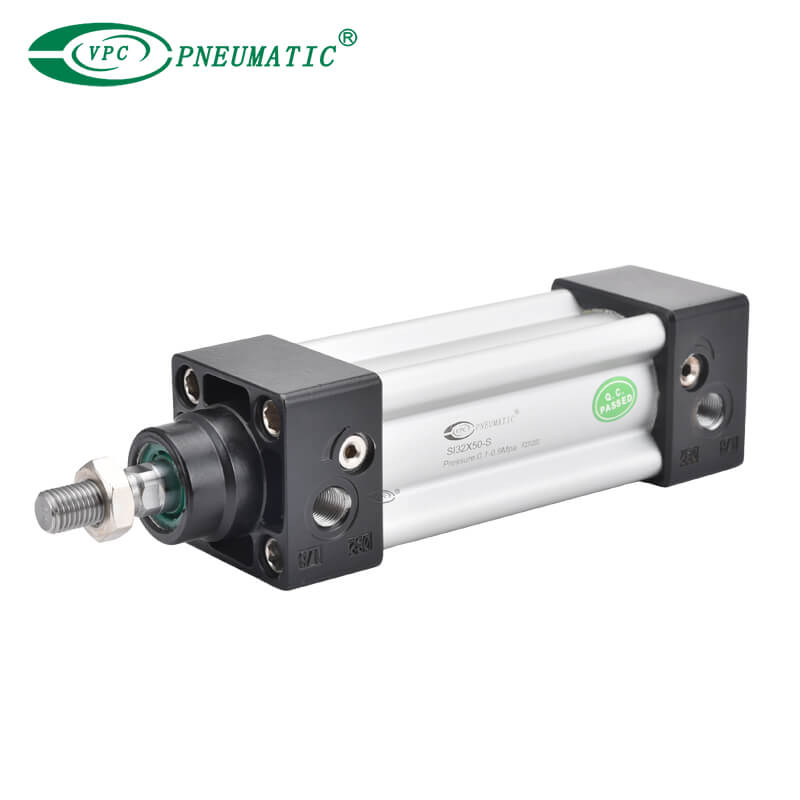

1. SI SERIE ISO 6431 / ISO15552 Le cylindre standard a un tube de profil et une tige de piston.
2. La taille de l'alésage est de 32 mm à 200 mm, la course est de 50 à 1000 mm.
3. Type: Type de base, type à double arbre, type de course réglable à double arbre, etc.
4. Le réglage d'amortissement des plaques avant et arrière du cylindre fait du cylindre un fonctionnement lisse, sûr et sans bruit.
5. Peut remplacer le cylindre pneumatique DSBC.
Spécifications du produit
| Alésage （mm） | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| Type d'acteur | Double-jeu | |||||||||
| Moyen de travail | Propre à l'air | |||||||||
Type de montage | Série SI | Type de base FA FB CA CB LB TC TC-M1 TC-M2 | ||||||||
| Série SID / SIJ | Type de base FA LB TC TC-M1 TC-M2 | |||||||||
| Plage de pression de travail | 0,1 ~ 1,0 MPA | |||||||||
| Pression garantie | 1,5 MPA | |||||||||
| Température de travail | 5 ~ 70 ℃ | |||||||||
| Plage de vitesse | SIRES SI: 50 ~ 800 mm / s autre série: 30 ~ 800 mm / s | |||||||||
| Type de coussin | Coussin réglable | |||||||||
| Coup de coussin | 27 mm | 30 mm | 36 mm | 40 mm | 50 mm | |||||
| Taille du port | G1 / 8 | G1 / 4 | G3 / 8 | G1 / 2 | G3 / 4 | |||||
Dimensions principales
