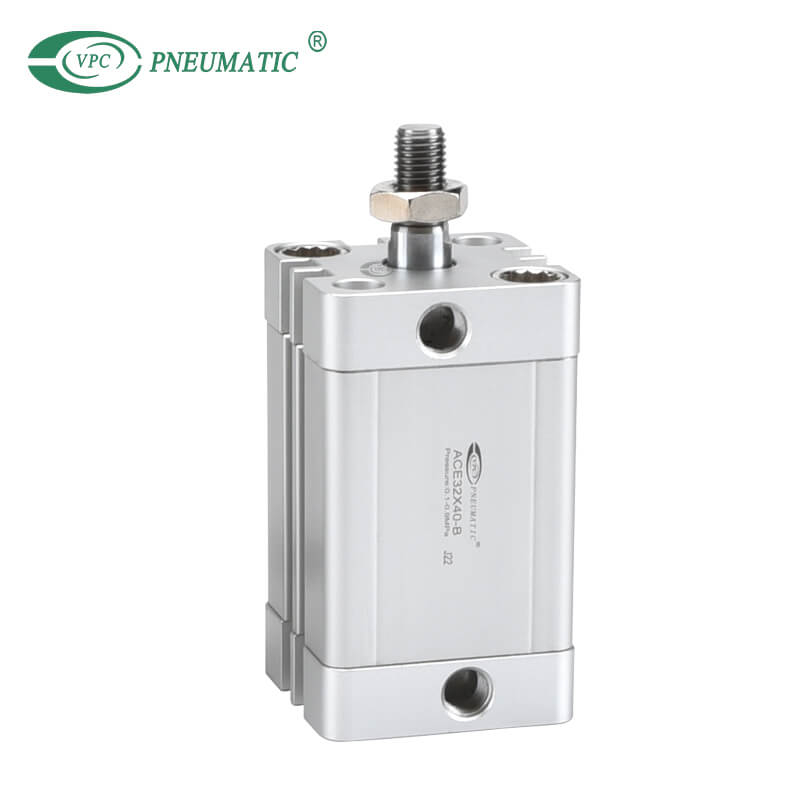

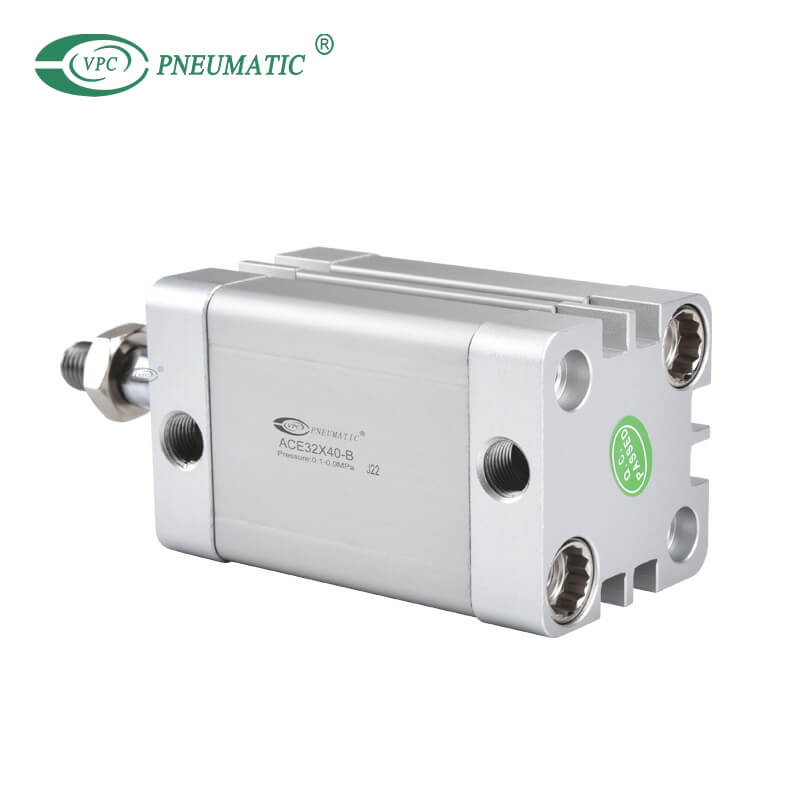

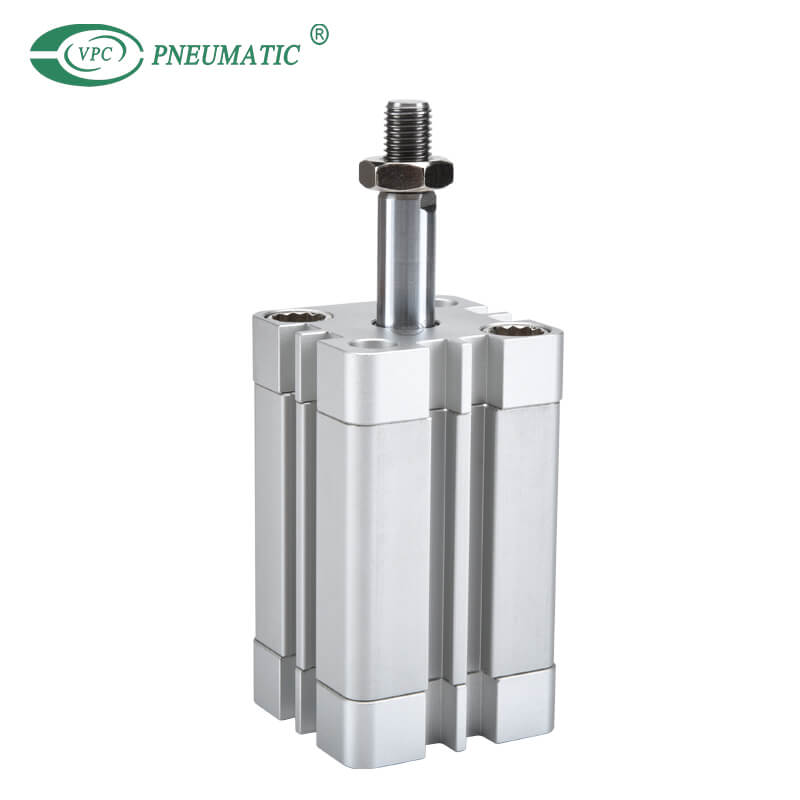

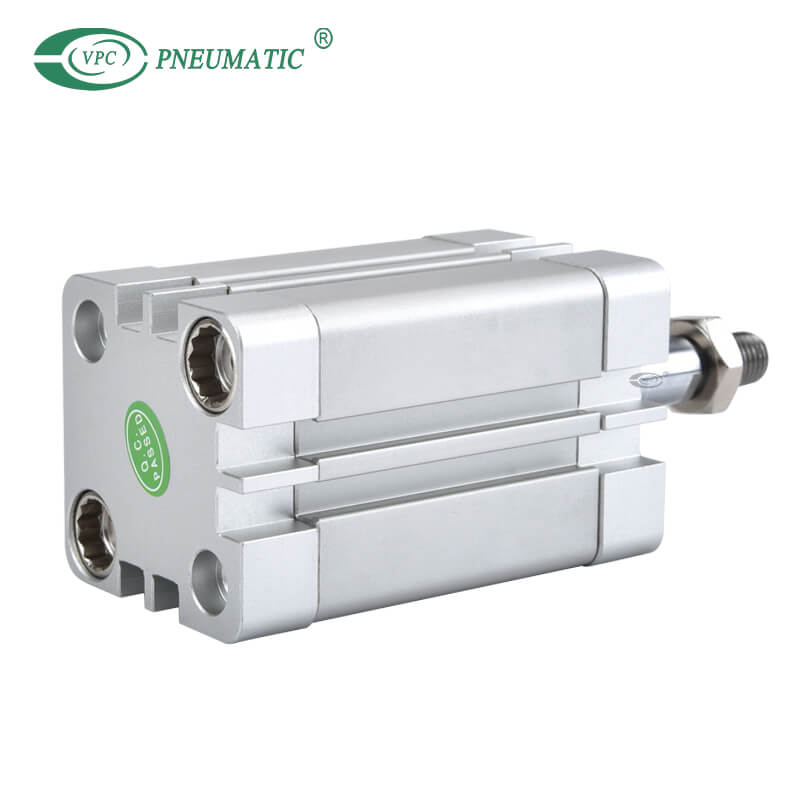

Série ACE Cylindre à air compact ISO 21287

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button

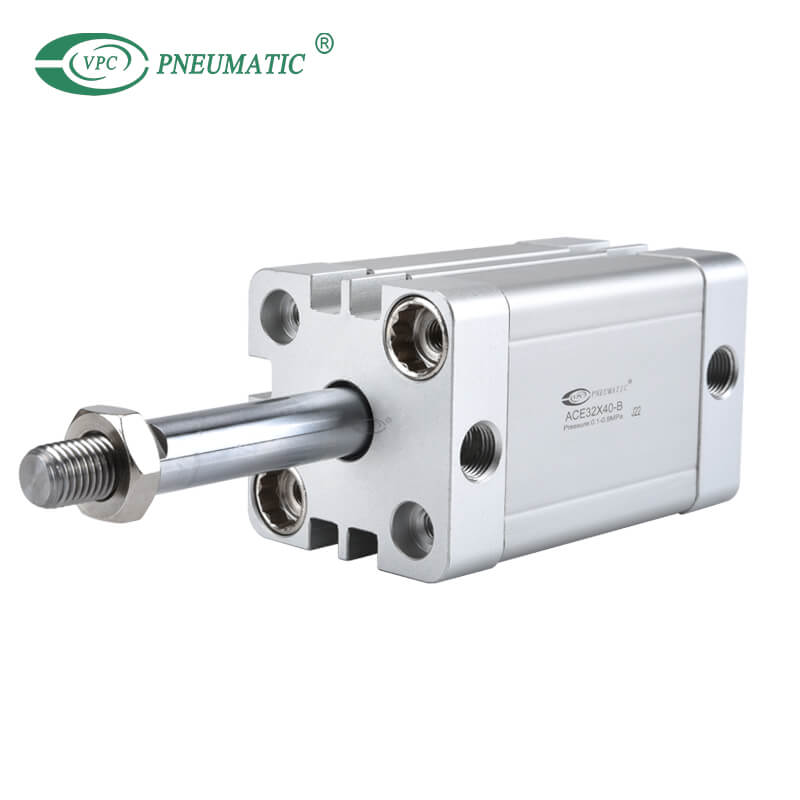

Les actionneurs compacts sont plus efficaces dans l'espace, un tiers de la longueur d'un cylindre de profil ISO équivalent. Le plus récent ACE est la norme ISO 21287 et économise 50% d'espace d'installation par rapport aux cylindres standard ISO 15552. Accepte l'interrupteur à roseau standard. Remplacement des cylindres compacts de la série ADN.

  • Ace32x40-b

  • VPC Pneumatic

  • 8412310090

Matériau du corps:
Trou:
Plage de course:
Garantie de qualité:
État de disponibilité:

Description du produit

Caractéristique du produit

1. Conformément à la norme ISO21287 , la taille de montage est vogue.

2. Le corps du cylindre se connecte avec les fils de la couverture avant et arrière, formant une résistance élevée et une maintenance pratique.

3. Le diamètre interne du corps est traité avec le roulement suivi du traitement de l'anodisation dur, formant une excellente résistance à l'abrasion et de la durabilité.

4. Le sceau du piston adopte une structure de joint bidirectionnelle hétérogène. Il a une dimension compacte et la fonction de la réservation d'huile.

5. La structure compacte peut économiser efficacement un espace d'installation de cinquante pour cent avec un cylindre standard ISO15552.

6. Il y a des fentes de commutation magnétique autour du corps du cylindre, ce qui est pratique pour installer l'interrupteur d'induction.

7. Le pare-chocs est disponible et il peut absorber de l'énergie d'excréance.

8.Les accessoires d'installation avec diverses spécifications sont facultatifs.


 Symbole

cylindre compact

    Commandez CODER     ACE Série compact Cylindre

Ace    20   x   30     s   b

① Ace → modèle

AS Cylidner compact (double jeu)
ASE
Cylidner compact (étendue de ressort à action unique)
A MANGÉ Cylidner compact (retour à ressort à action unique)
Acé

Cylidner compact (double tige)

Acej Cylidner compact (course réglable)
Tacot Cylidner compact (à double action non rotant avec joug)
Tacant
Cylidner compact (double tige non rotant avec joug)


② 20 → Taille de l'alésage

Modèle Alésage
ACE / ACED / ACEJ 12 16 20 25 32 40 50 63 80 100 125
ASE / ATE / TACE / TACK 12 16 20 25 32 40 50 63 80 100


③ 20 → AVC

Reportez-vous à la table de course pour plus de détails


④ s → aimant

Vide Sans aimant
S Avec  aimant


⑤ B → Type de tige

Modèle Type de tige
ACE / ACED / ACEJ / ASE / ATE Blank: Feme File
B: Fil masculin
Tace / tacked Non


⑥ □ → Type de tige

Modèle Type de montage
Tous les modèles Blank: pas d'accessoires

AS

ASE

A MANGÉ

FA: FA Type
FB: Type FB
CA: Type CB
CB: Type CB
FTC: type FTC
LB: Type LB
SDB: type SDB

Acé

Acej

FA: FA Type
FTC: type FTC
LB: Type LB
Tacant FB: Type FB


→ Type de fil

Vide Pt
G G
T NPT

※ Le fil standard est vide ici.


Structure intérieure et matériau des pièces principales

cylindre pneumatique

Spécifications du produit

Spécifications

Alésage (mm)121620253240506380100125
Moyen de travailAir propre (filtration 40UM)
Type d'acteurDouble-jeu
Type de push à acteur unique, type à pompe unique
PressionAgissant double: 0,1 à 1,0 MPa (14 à 145 psi)
Agissant unique: 0,2 à 1,0 MPa (28 à 145psi)
Pression garantie1,5 MPA (215psi)
Plage de vitesseAgissant double: 30 à 500 mm / s        simple Agissant: 50 à 500 mm / s
Tolérance de l'AVCTROUP≤100 +1,0   trait> 100 +1,5
Type de coussinPare-chocs
Taille du portM5x0.8G1 / 8G1 / 4

coup

Taille de l'alésage (mm)AVC standard (mm)Max. accident vasculaire cérébral
Type communDouble-jeu125 10 15 20 25 30 35 40 45 5050
165 10 15 20 25 30 35 40 45 50 55 60 70 7575
205 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150150
32 405 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200200
50 635 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250250
80 100 1255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100 110 120 125 150 160 175 200 225 250 275 300300
Acteur unique125 1010
16 ~ 1005 10 15 20 2525
Joug non rotatifDouble-jeu125 10 15 20 25 30 35 40 45 5050
165 10 15 20 25 30 35 40 45 50 55 60 70 7575
20 255 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
32 405 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
50 635 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100
80 1005 10 15 20 25 30 35 40 45 50 55 60 70 75 80 90 100100


Dimensions principales

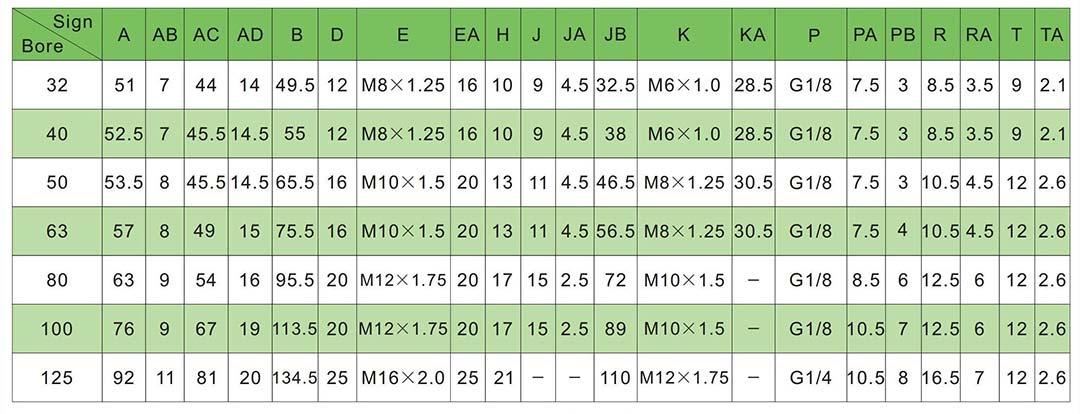

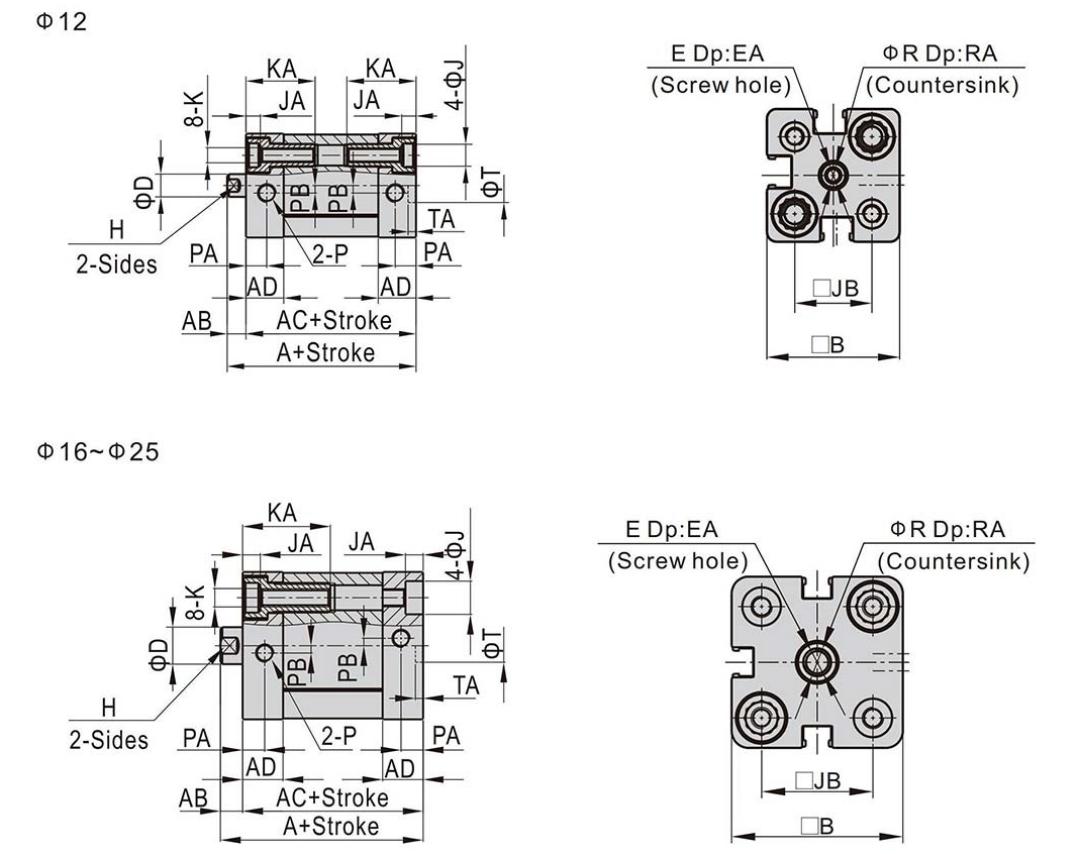

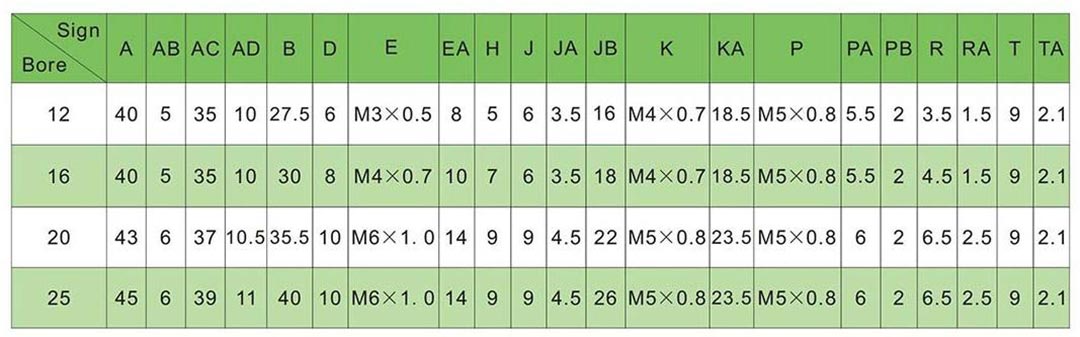

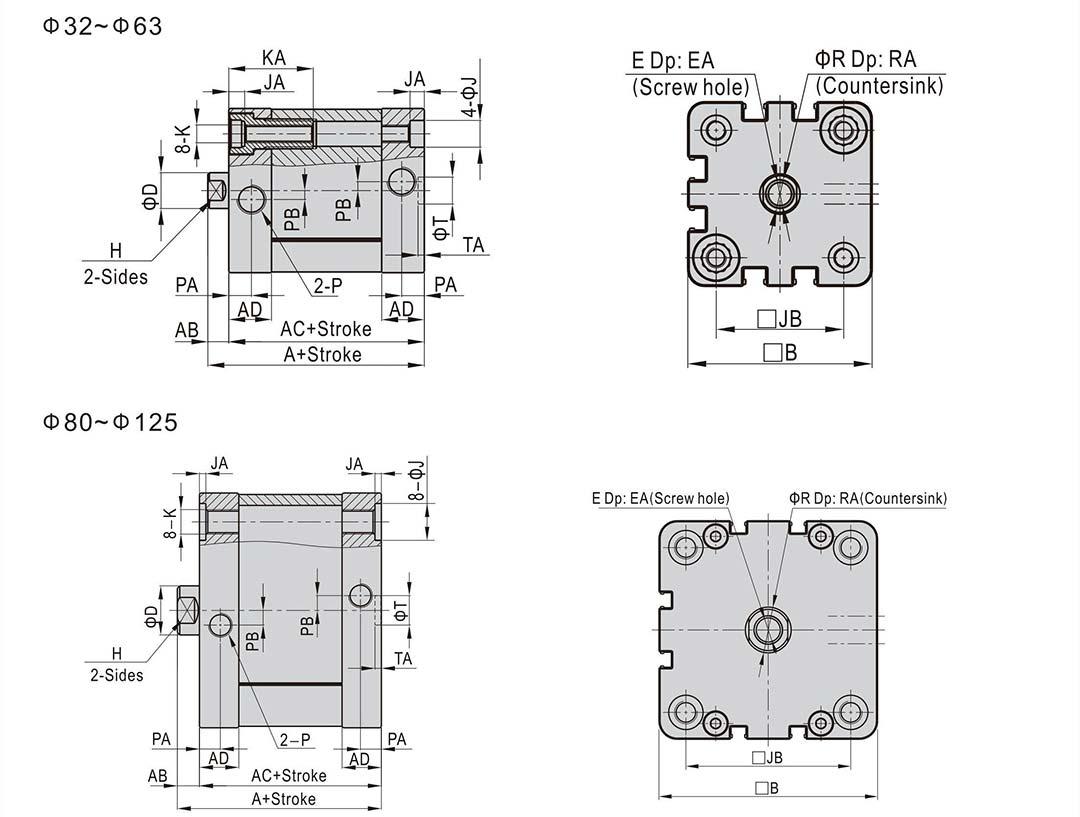

 principaux dimensions      ACE (type à double action)

cylindre mince Cylindre à air compact

cylindre compact

cylindre pneumatique compact

cylindre ISO 21287



FAQ du produit

Q1: Comment puis-je augmenter la pression dans mon cylindre pneumatique?

R: Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre est de choisir un cylindre avec un diamètre plus significatif (force plus grande) ou plus petit (moins de force). N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est grande.


Q2: Comment ajustez-vous la vitesse du cylindre d'air?

R: Lorsque le piston du cylindre s'étend, l'air derrière il est comprimé car l'air ne peut pas s'échapper facilement. Lorsque vous resserrez la vis de commande de débit, le mouvement du piston ralentit car l'air est encore plus restreint. Contrôle la vitesse d'un cylindre ou restreint le flux d'air. Tournez simplement la soupape d'aiguille pour régler la vitesse de l'air.


Q3: Quelle est la force qu'un cylindre pneumatique peut-il produire?

R: L'unité de force de la théorie du cylindre d'air est n, comme l'alésage de 32 mm à 0,1 MPa, la force push de travail est de 80,4 N. Le graphique est dérivé de la formule de calcul de la force théorique pour référence uniquement.

table de force de cylindre pneumatique

Calculatrice de force de cylindre pneumatique


Q4: Vendez-vous des kits de réparation de cylindres pneumatiques?

R: Oui, nous vendons tous les types de kits de réparation de cylindres et autres accessoires. Veuillez nous contacter si vous en avez besoin.
