| Matériel: | |
|---|---|
| Taille du port: | |
| Température de fonctionnement: | |
| Pression de travail: | |
| Moyen de travail: | |
Description du produit

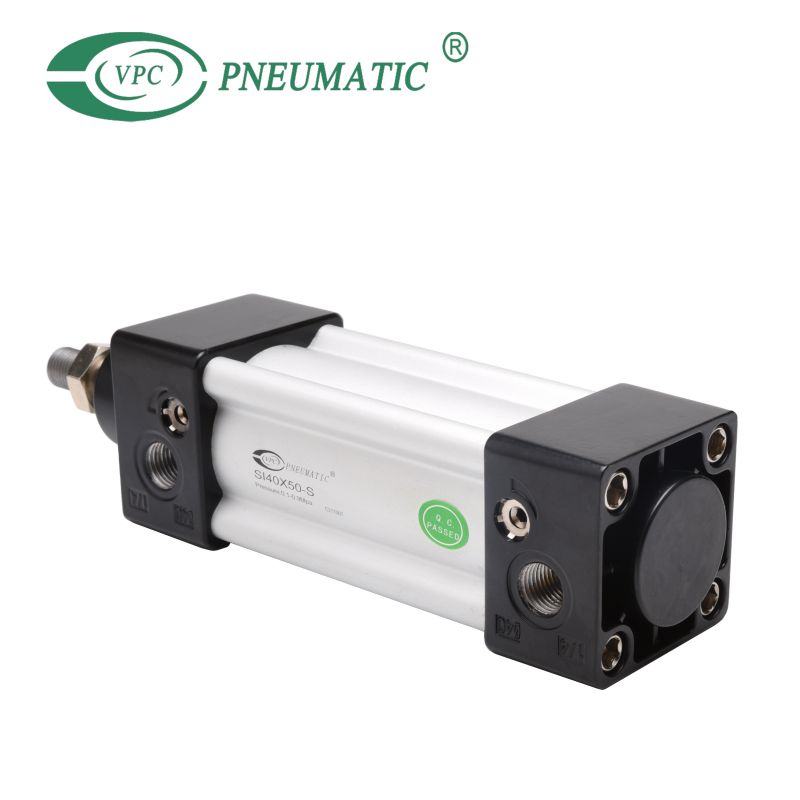

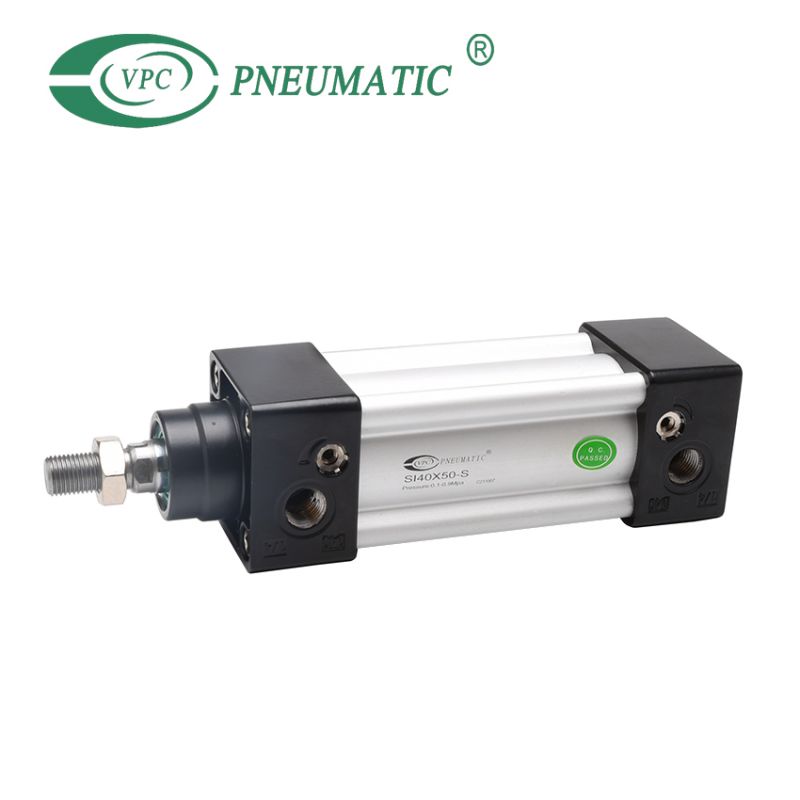

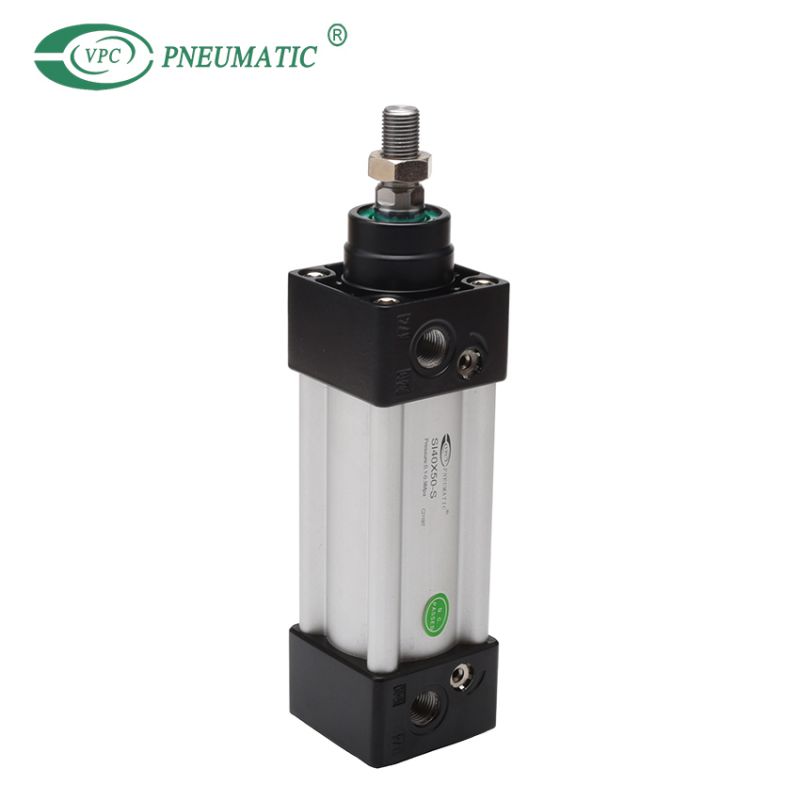

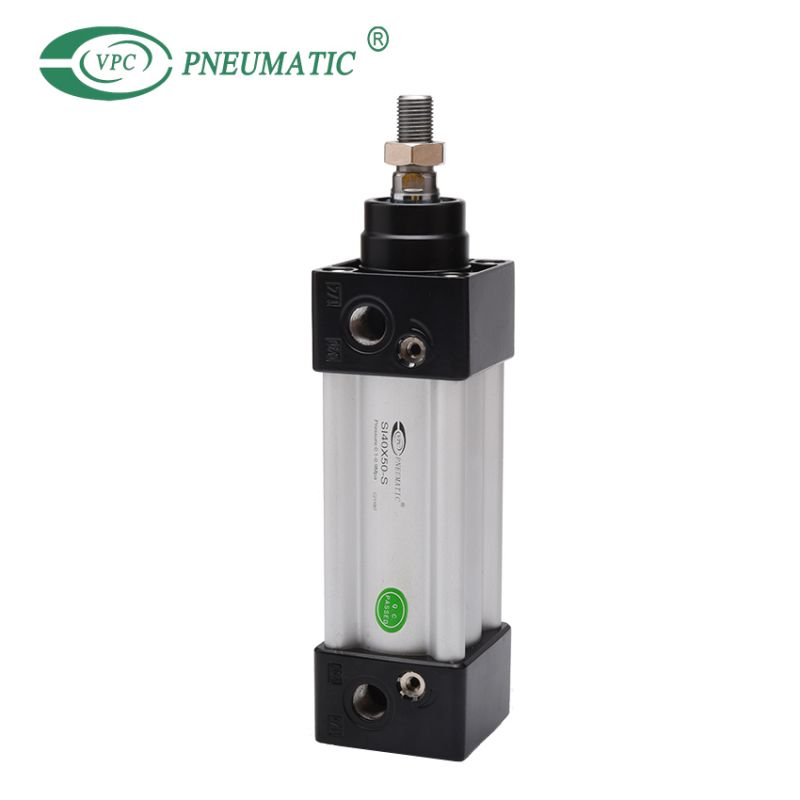

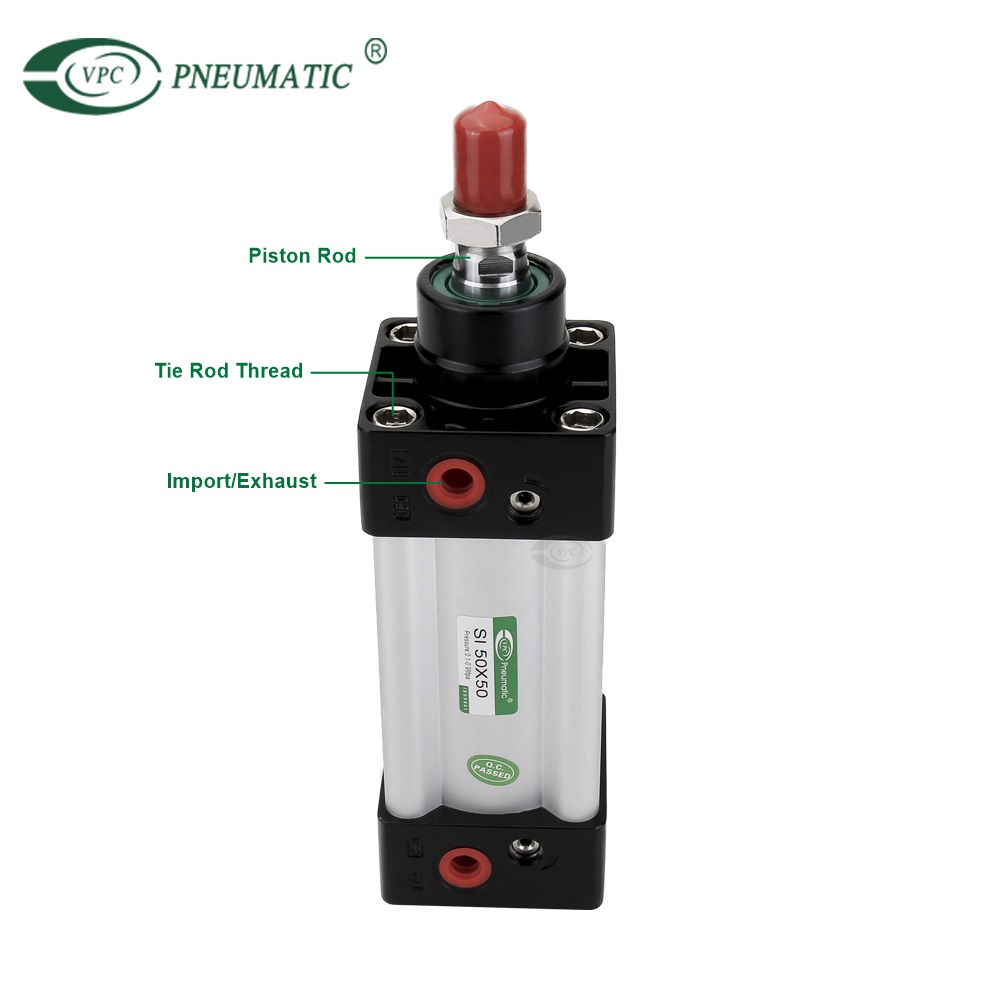

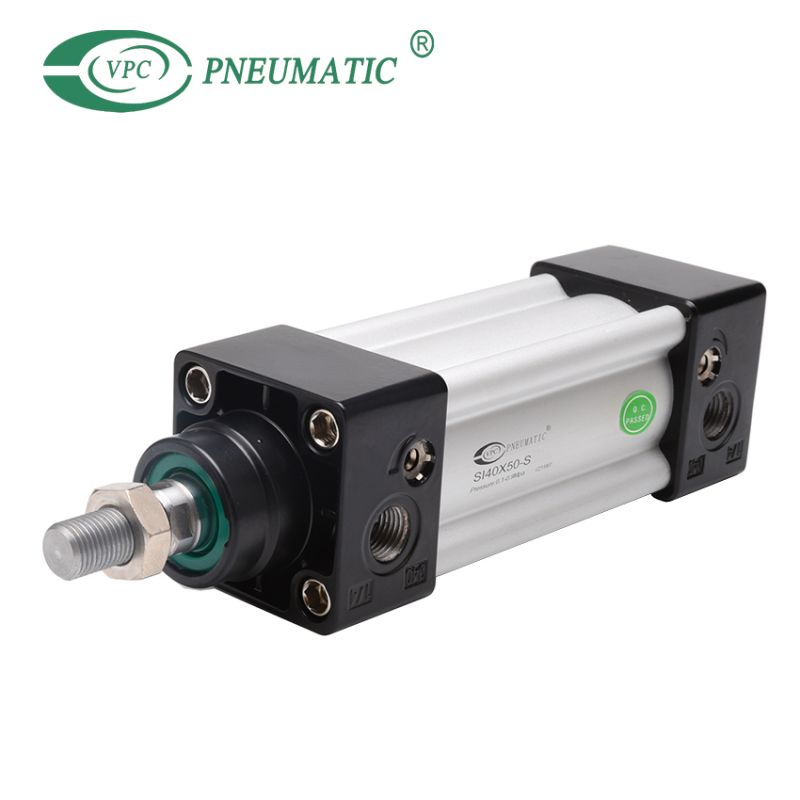

1. Série SI OIN 6431/ISO15552 Le cylindre standard est doté d'un tube profilé et d'une tige de piston.
2. La taille de l'alésage est de 32 mm à 200 mm, la course est de 50 à 1 000 mm.

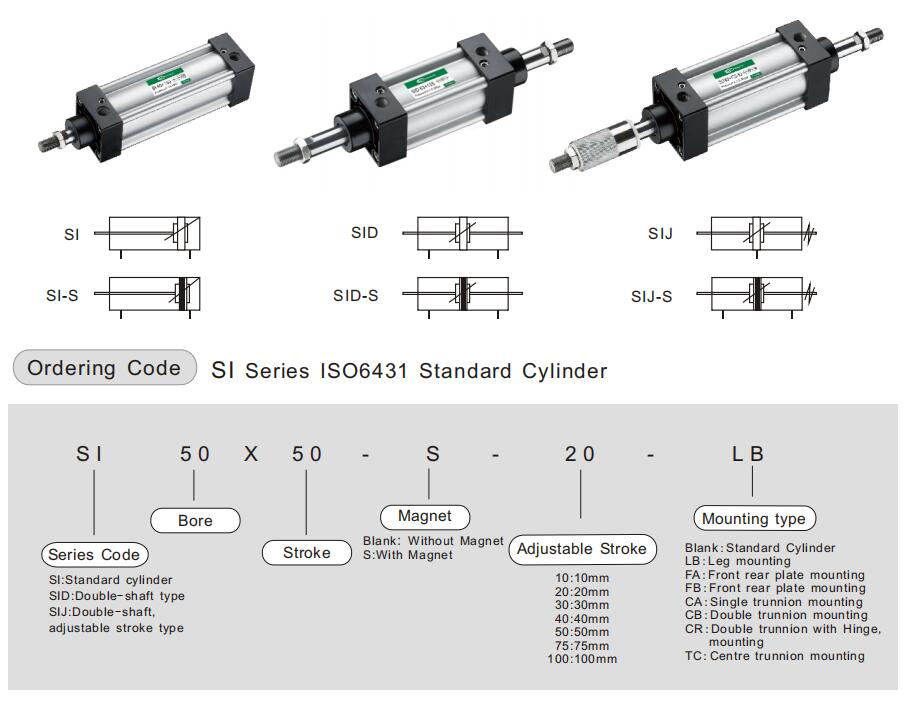

3. Type : type de base, type à double arbre, type à course réglable à double arbre, etc.
4. Le réglage de l'amortissement des plaques d'extrémité avant et arrière du cylindre permet au cylindre de fonctionner en douceur, en toute sécurité et sans bruit.
5. Peut remplacer le cylindre pneumatique DSBC.
Spécifications du produit
| Alésage (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
| Type d'action | Double jeu | |||||||||
| Milieu de travail | L'air pur | |||||||||
Type de montage | Série SI | Type de base FA FB CA CB LB TC TC-M1 TC-M2 | ||||||||
| Série SID/SIJ | Type de base FA LB TC TC-M1 TC-M2 | |||||||||
| Plage de pression de travail | 0.1~1.0Mpa | |||||||||
| Pression garantie | 1.5Mpa | |||||||||
| Température de fonctionnement | 5~70℃ | |||||||||
| Plage de vitesse | Série SI：50~800mm/s autre série：30~800mm/s | |||||||||
| Type de coussin | Coussin ajustable | |||||||||
| Coup de coussin | 27mm | 30mm | 36mm | 40mm | 50mm | |||||
| Taille du port | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||

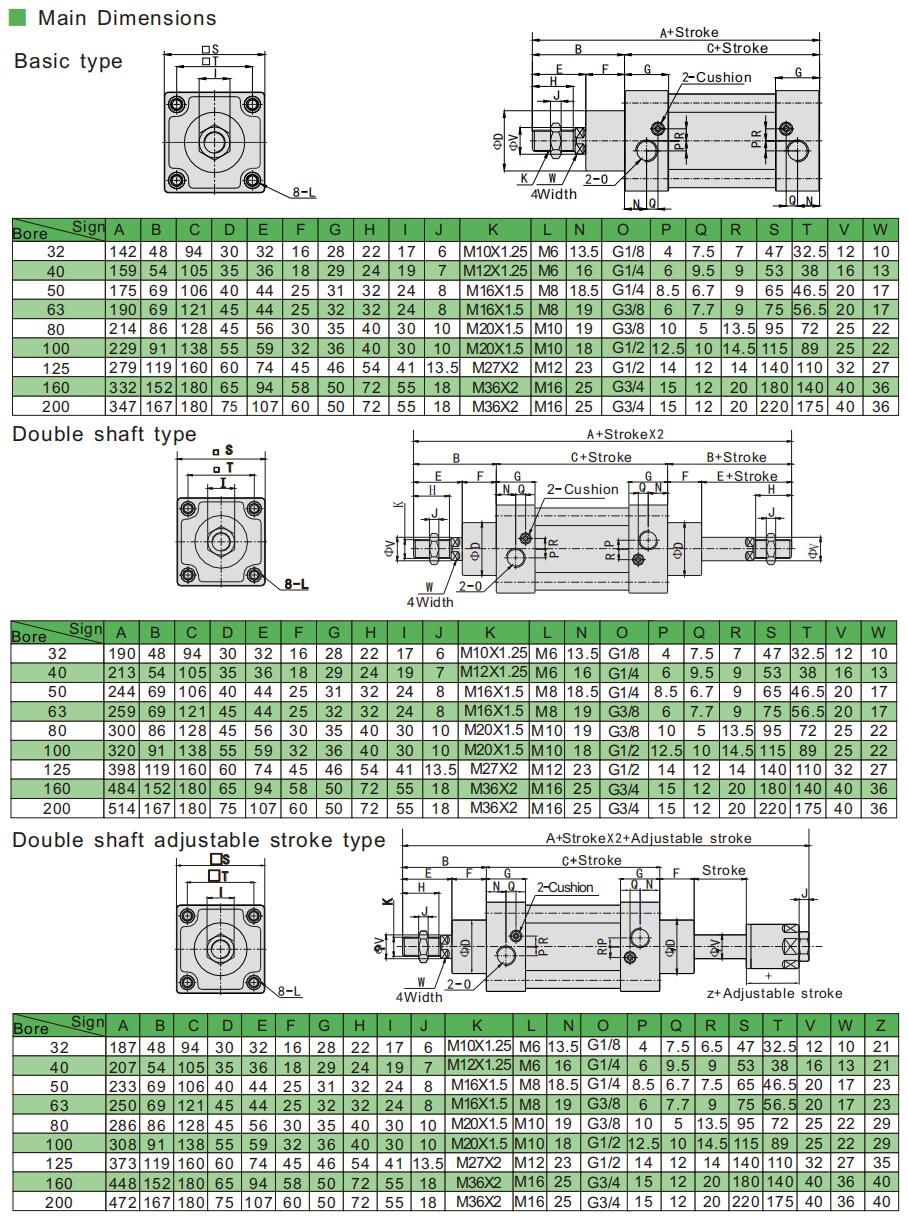

Dimensions principales
Catalogue PDF
