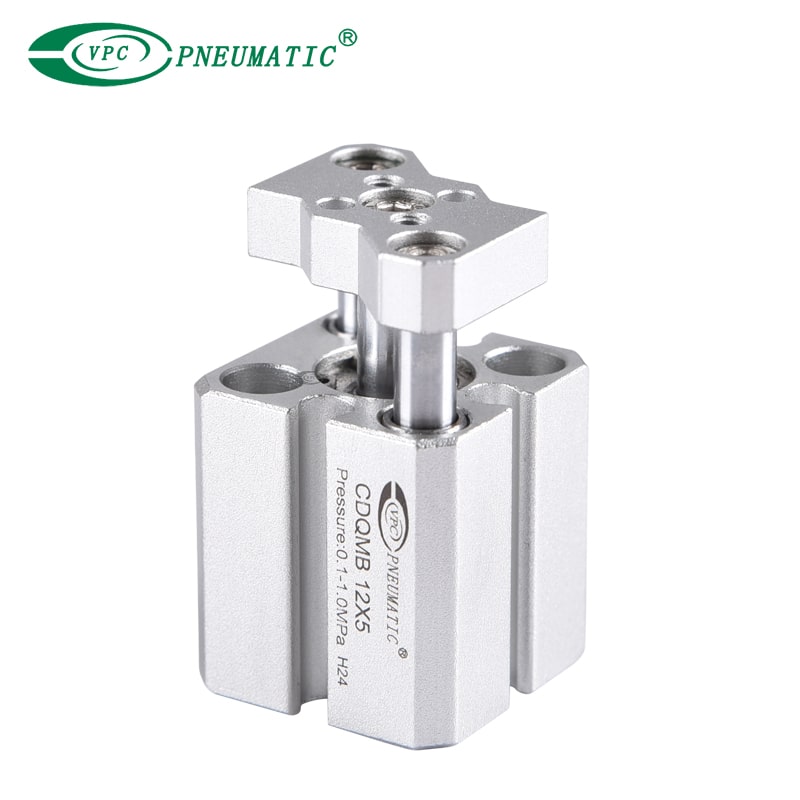

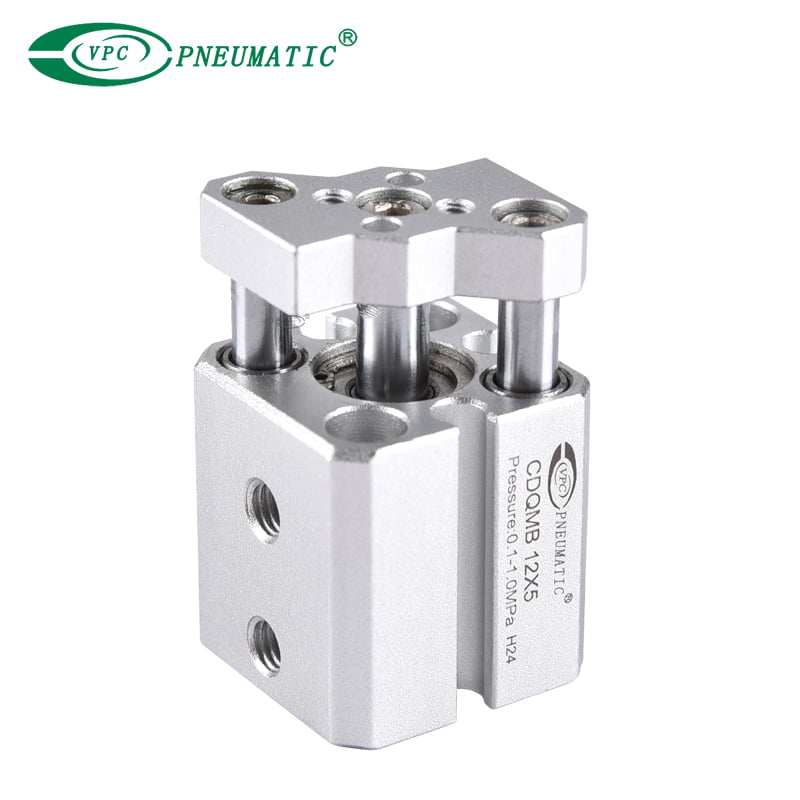

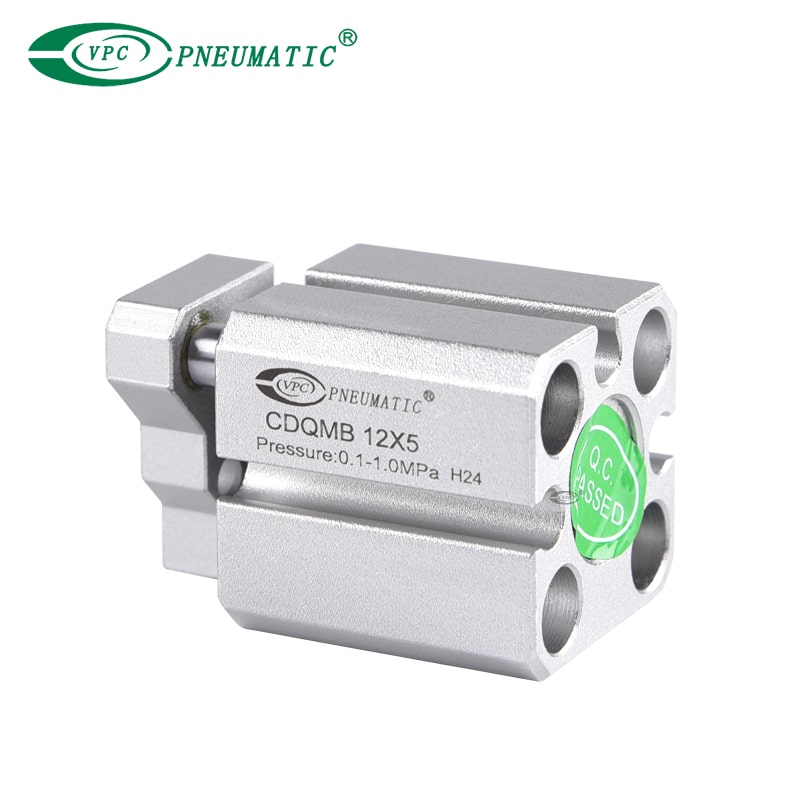

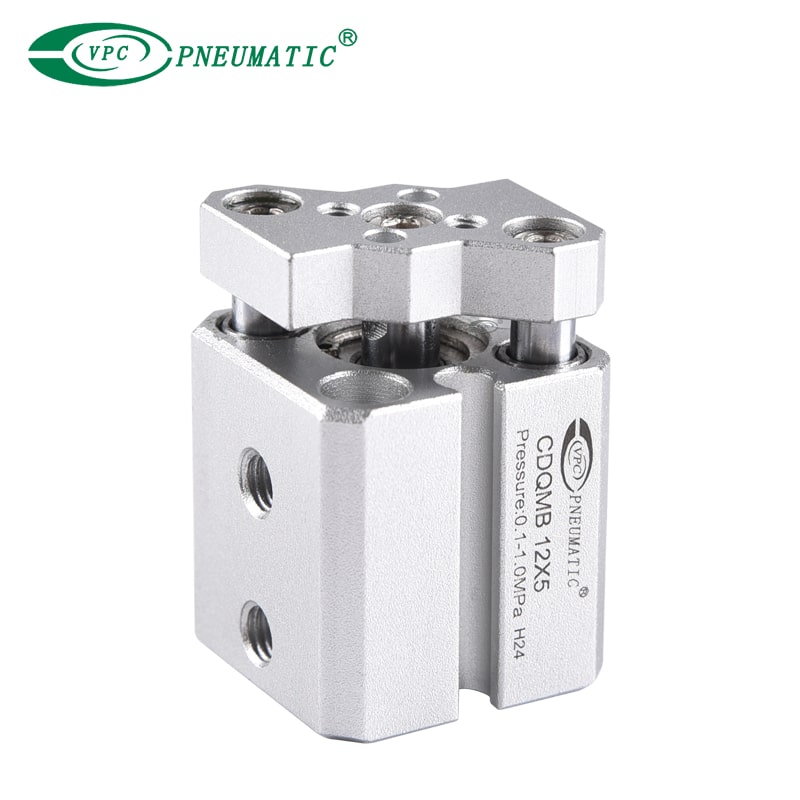

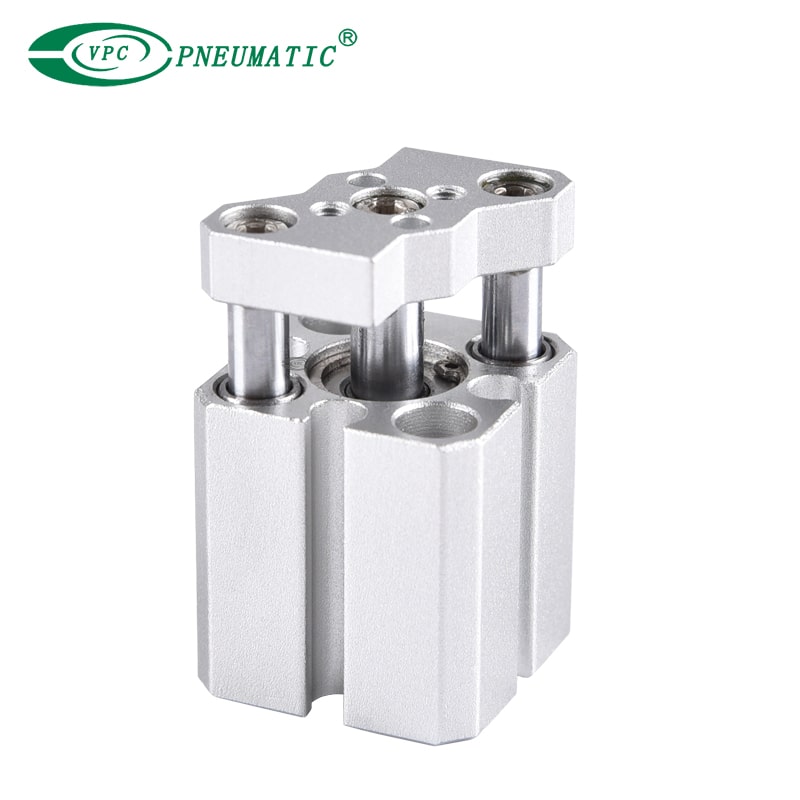

CDQMB 12X5
VPC Pneumatic
| Plages de tailles d'alésage: | |
|---|---|
| Plages de courses: | |
| Type de fil: | |
| État de disponibilité: | |
Description du produit
1. Précision anti-rotation : il offre une précision anti-rotation de ±0,2°, permettant un positionnement précis sans interférence de charge significative, ce qui est essentiel dans les applications nécessitant des mouvements précis.
2. Capacité de charge : le vérin a une résistance à la charge latérale 2 à 4 fois supérieure à celle des vérins compacts standard, améliorant considérablement sa robustesse pour les applications plus lourdes.
3. Tailles d'alésage : Disponible dans une variété de tailles d'alésage, notamment 12, 16, 20, 25, 32, 40, 50, 63, 80 et 100 mm, ce qui le rend polyvalent pour diverses capacités opérationnelles et contraintes spatiales.
4. Montage direct : la conception intègre une tige de guidage et une plaque qui permettent un montage direct des composants, rationalisant l'assemblage et réduisant les temps d'installation.
5. Dimensions de montage compatibles : il partage les dimensions de montage avec le CQS et série CQ2, facilitant le remplacement et l'intégration dans les systèmes existants sans nécessiter de modifications supplémentaires.
6. Longueurs de course standard : les longueurs de course vont de 5 à 100 mm, offrant une flexibilité dans le contrôle du mouvement dans différentes applications.
Spécifications du produit
| Alésage (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 |
| Modèle | Type pneumatique (sans lubrification) | |||||||||
| Action | Double effet, simple tige | |||||||||
| Milieu de travail | Air | |||||||||
| Pression d'épreuve | 1,5 MPa | |||||||||
| Max. Pression de travail | 1,0 MPa | |||||||||
| Mini. Pression de travail | 0,12 MPa | 0,1 MPa | ||||||||
| Température de travail | Sans détecteur : -10 à 70℃ (Pas de gel) Avec détecteur : -10 à 60 ℃ (pas de congélation) | |||||||||
| Coussin | Pare-chocs en caoutchouc aux deux extrémités | |||||||||
| Tolérance de longueur de course | +1,0 mm 0 | |||||||||
| Montage | Trous traversants | |||||||||
| Vitesse des pistons | 50 à 500 mm/s | 50 à 300 mm/s | ||||||||
※ Pour des informations plus détaillées, veuillez nous contacter.
