| Type d'acteur: | |
|---|---|
| Trou: | |
| Pression garantie: | |
| Température de fonctionnement: | |
| Taille du port: | |
Description du produit

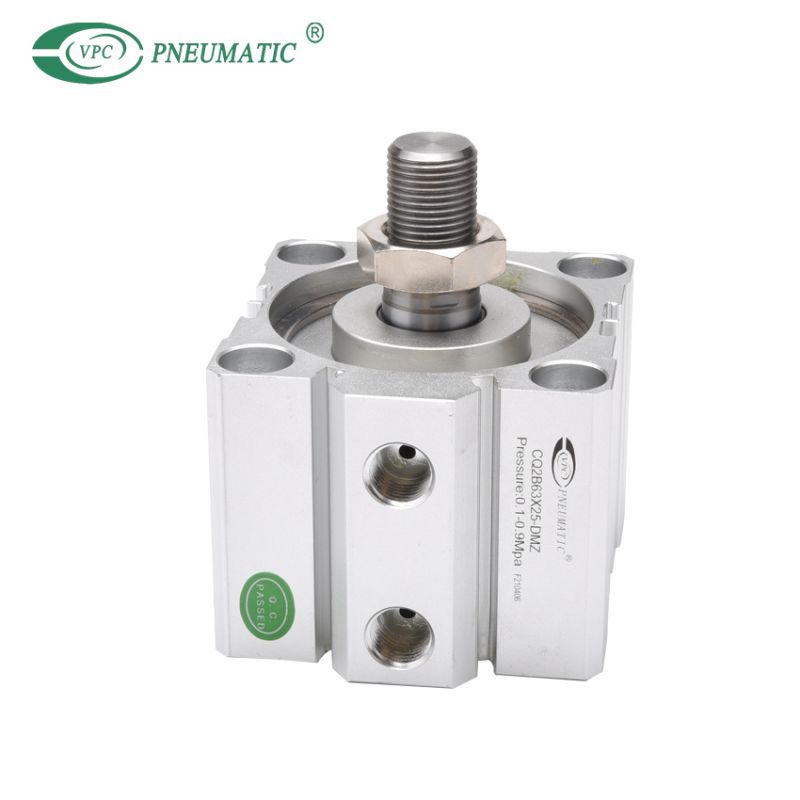

1. Conception compacte : les cylindres CQ2B sont de petite taille, adaptés aux applications avec un espace d'installation limité.
Léger : fabriqué en alliage d'aluminium, il est léger et facile à installer et à déplacer.
2. Course réglable : la longueur de course du cylindre peut être ajustée selon les besoins, offrant ainsi des solutions d'application plus flexibles.
3. Haute précision : un contrôle de course très précis et une capacité de positionnement répétitif garantissent un mouvement cohérent.
4. Plusieurs méthodes de montage : prend en charge une variété de méthodes de montage, telles que le montage latéral, le montage sur base, etc., augmentant la flexibilité de l'installation.
5. Bonne durabilité : adoption de joints et de matériaux de haute qualité pour garantir un fonctionnement stable à long terme et la durabilité du cylindre.
6. Large gamme d'applications : convient aux lignes de production automatisées, aux équipements d'assemblage, aux machines d'emballage et à de nombreux autres domaines industriels.
Spécifications du produit
| Alésage (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | |
| Type d'acteur | Simple tige double effet/Simple tige simple effet | Simple tige double effet | ||||||||||||||
| Milieu de travail | Air pur (filtration 40μm) | |||||||||||||||
| Pression d'épreuve | 1,5MPa | 1,05MPa | ||||||||||||||
| Max. Pression de travail | 1,0MPa | 0,7MPa | ||||||||||||||
| Min. Pression de travail | Simple tige double effet | 0,07MPa | 0,05MPa | |||||||||||||
| Simple effet, simple tige | 0.25 | 0.25 | 0.18 | 0.18 | 0.17 | 0.15 | 0.13 | ﹣ | ||||||||
| Température de travail | Sans aimant de détecteur : –10 à 70°C Avec aimant de détecteur : –10 à 60°C | |||||||||||||||
| Lubrification | Non requis | |||||||||||||||
| Plage de vitesse | 50 ~ 500 mm/s | 20 ~ 400 mm/s | ||||||||||||||
| Type de coussin | Pas de coussin ou pare-chocs | |||||||||||||||
| Tolérance de course | +1,0mm 0 | +1,4 mm 0 | ||||||||||||||
Dimensions principales

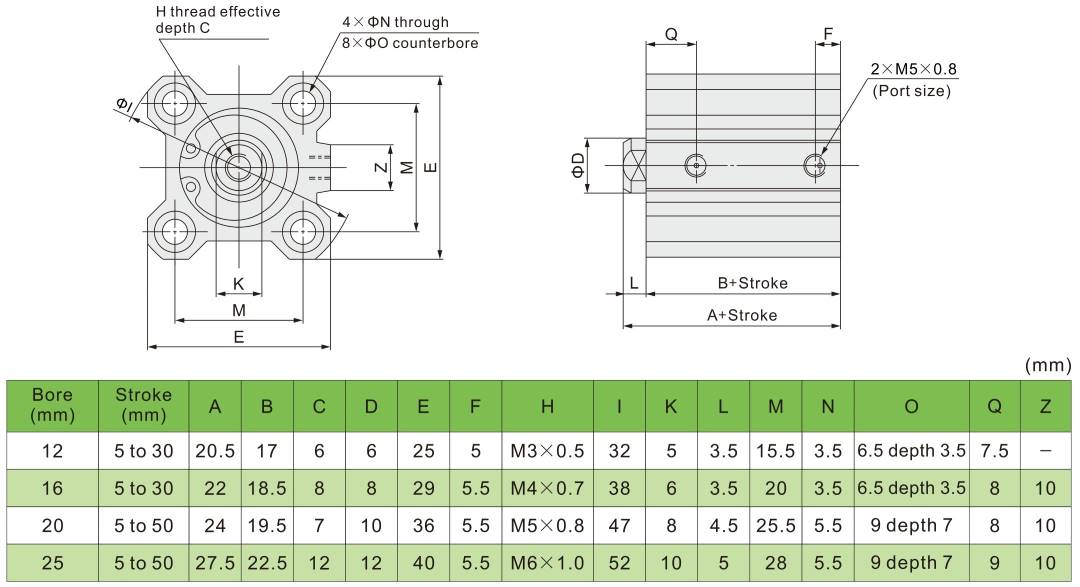

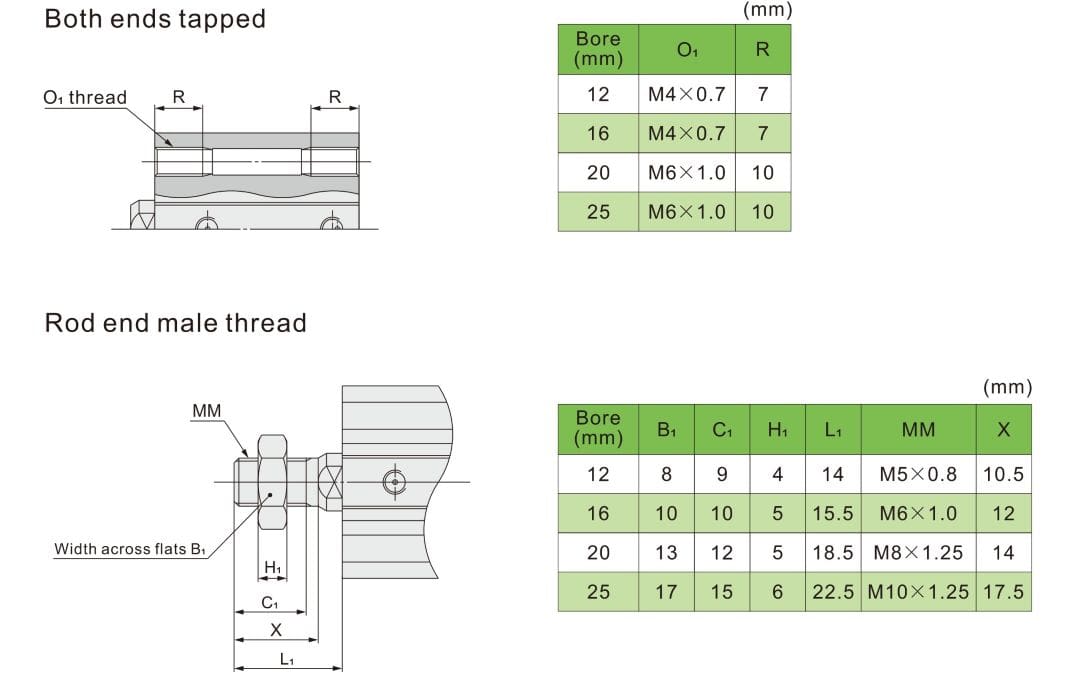

F12~Ф25 sans aimant de détection automatique
Trou traversant : CQ2B (type standard)

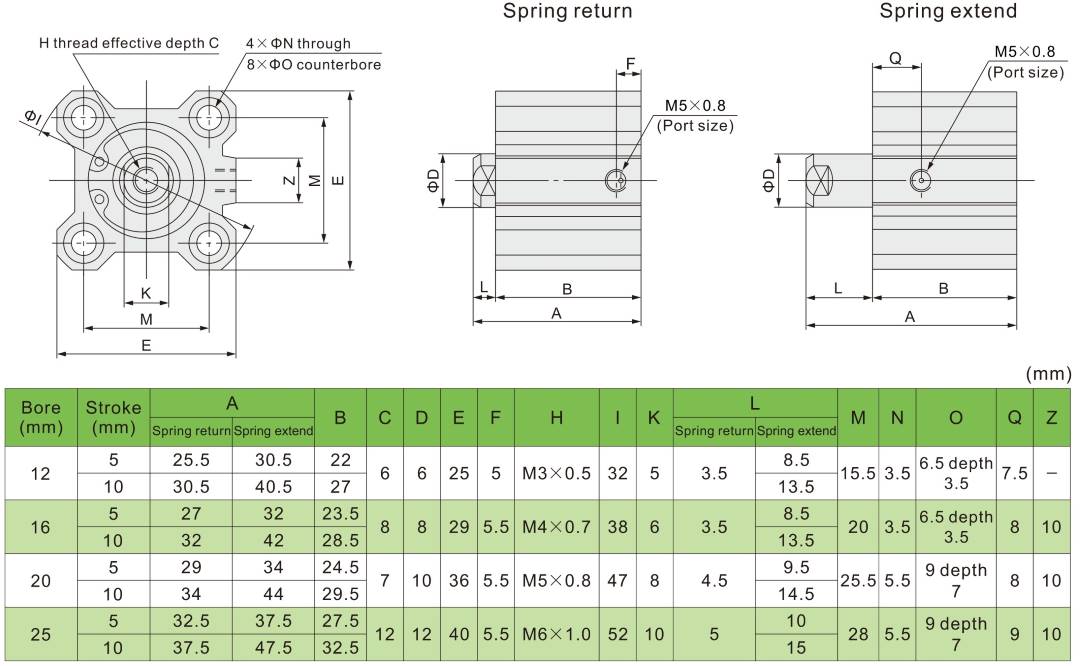

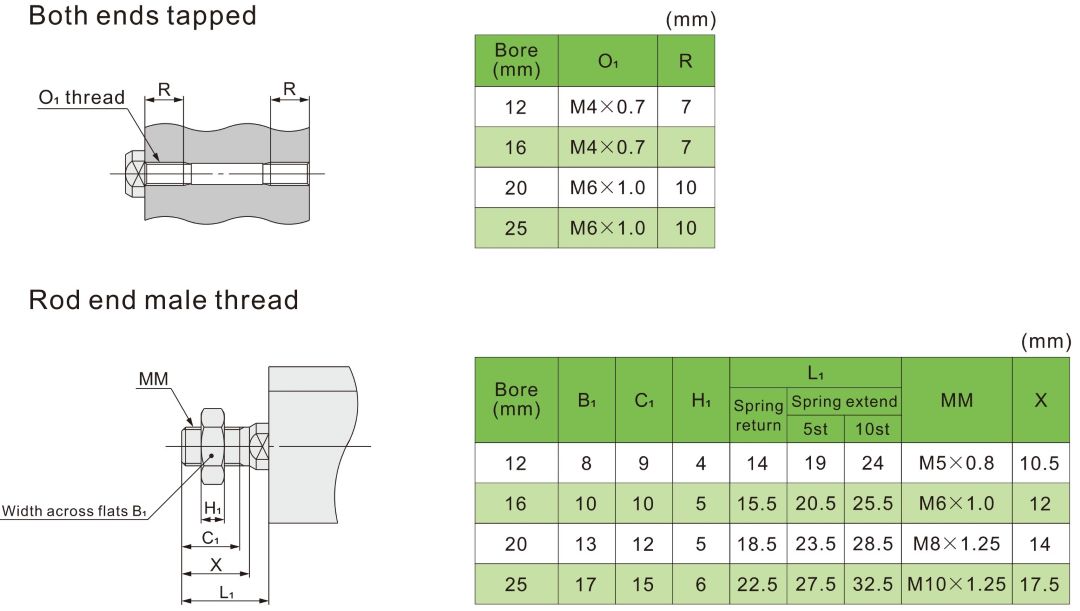

Ressort de rappel/d'extension Ф12 ~ Ф25 : sans aimant de détection automatique
Trou traversant : CQ2B□S/T

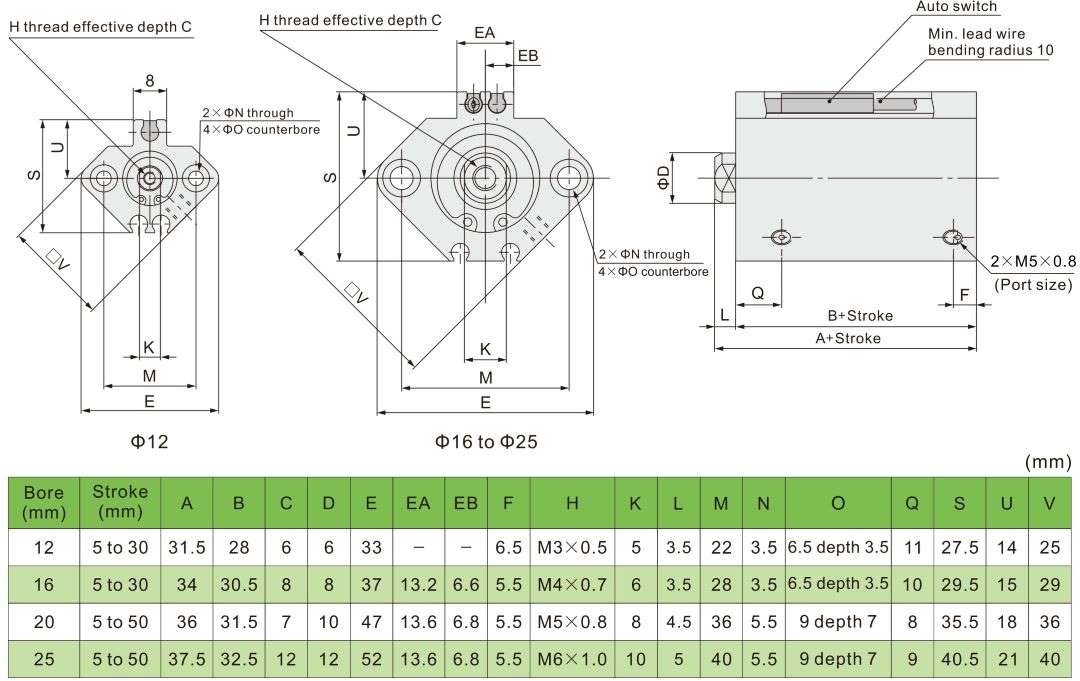

Ф12 ~ Ф25 avec aimant de commutation automatique
Trou traversant : CDQ2B

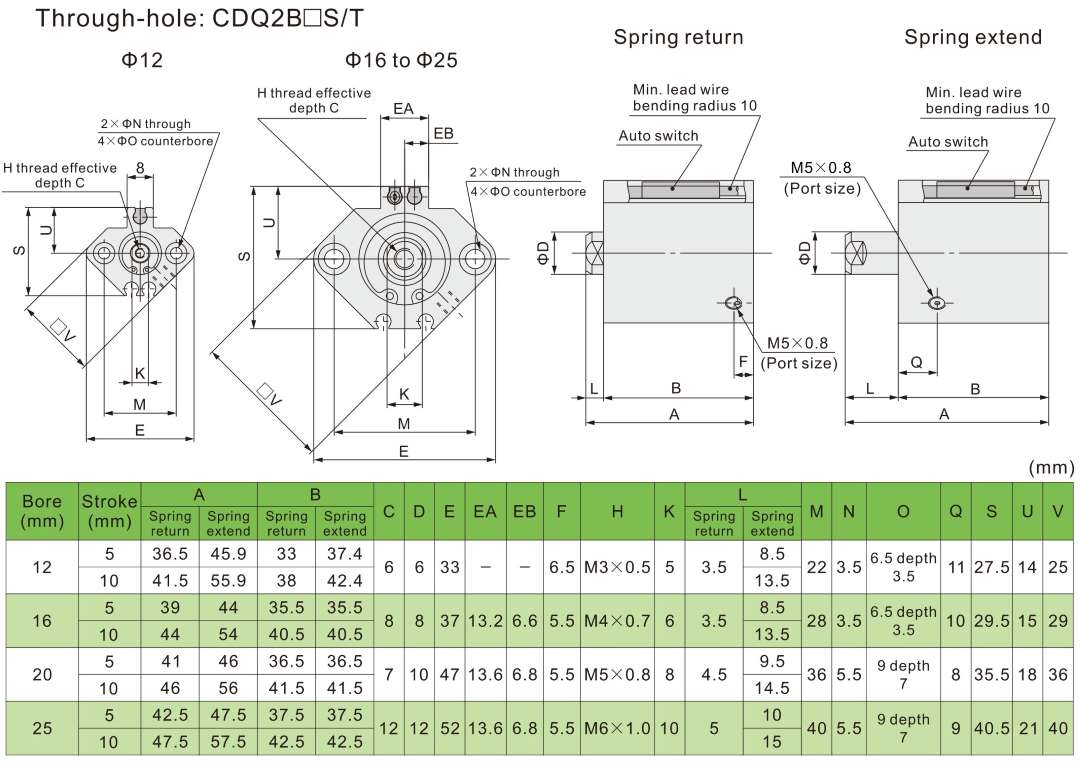

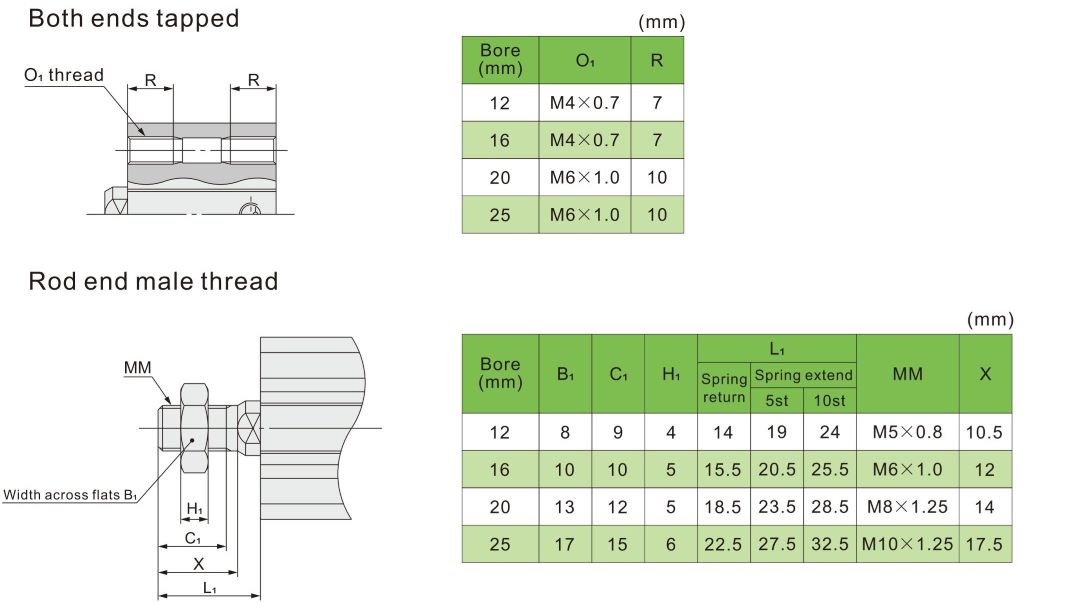

Rappel/extension du ressort Ф12 ~ Ф25 : avec aimant de commutation automatique
Trou traversant : CQ2B□S/T

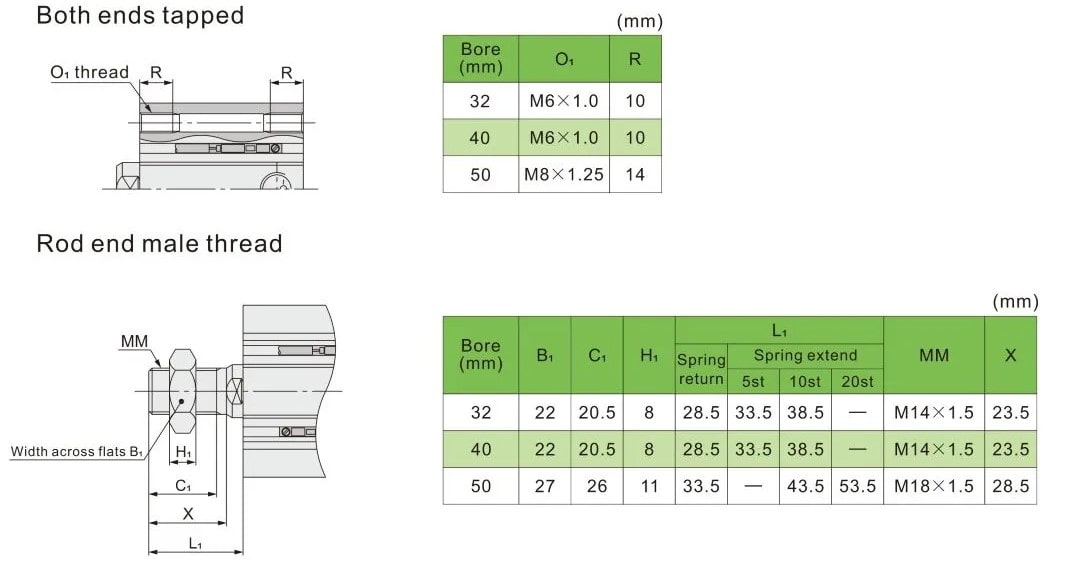

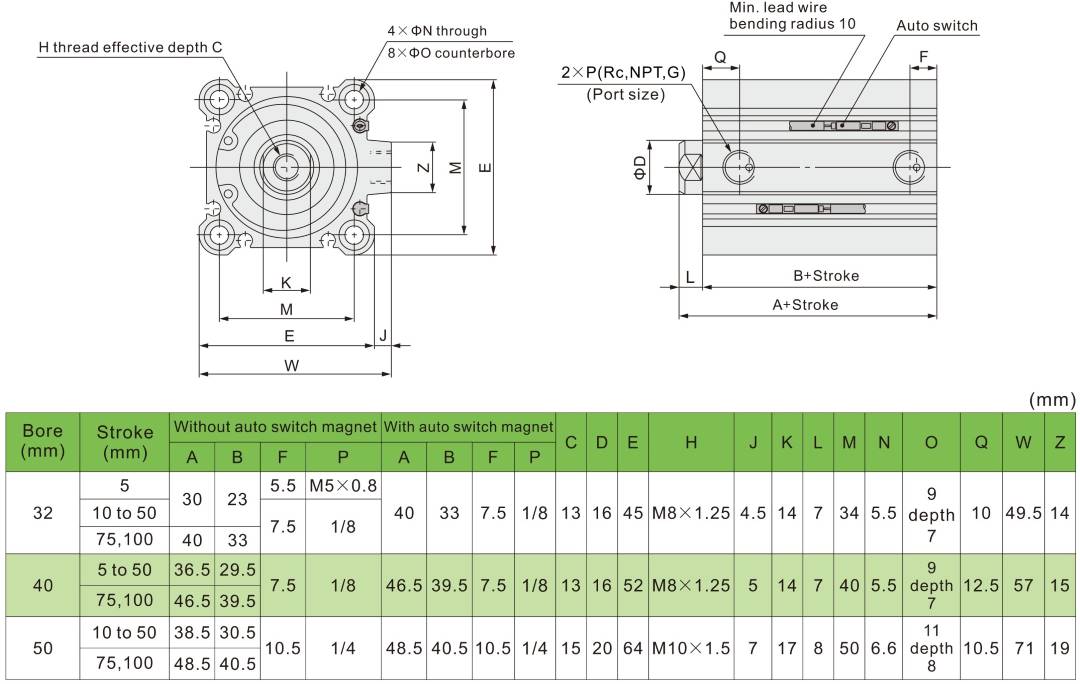

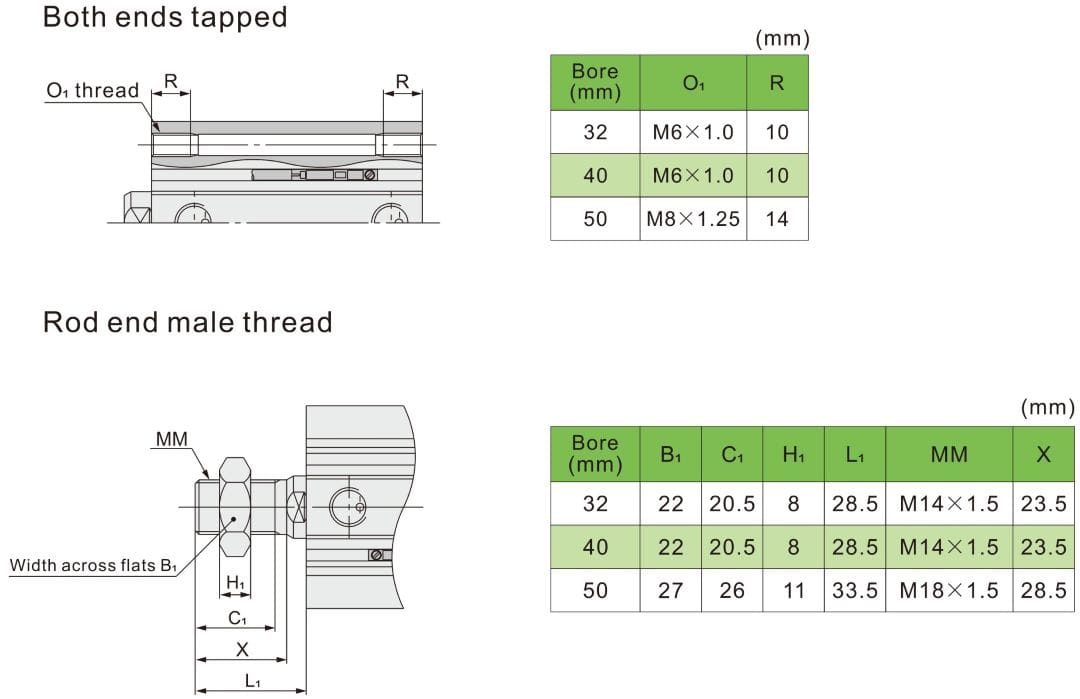

Ф32~Ф50 Avec/Sans aimant de commutation automatique
Trou traversant : CDQ2B

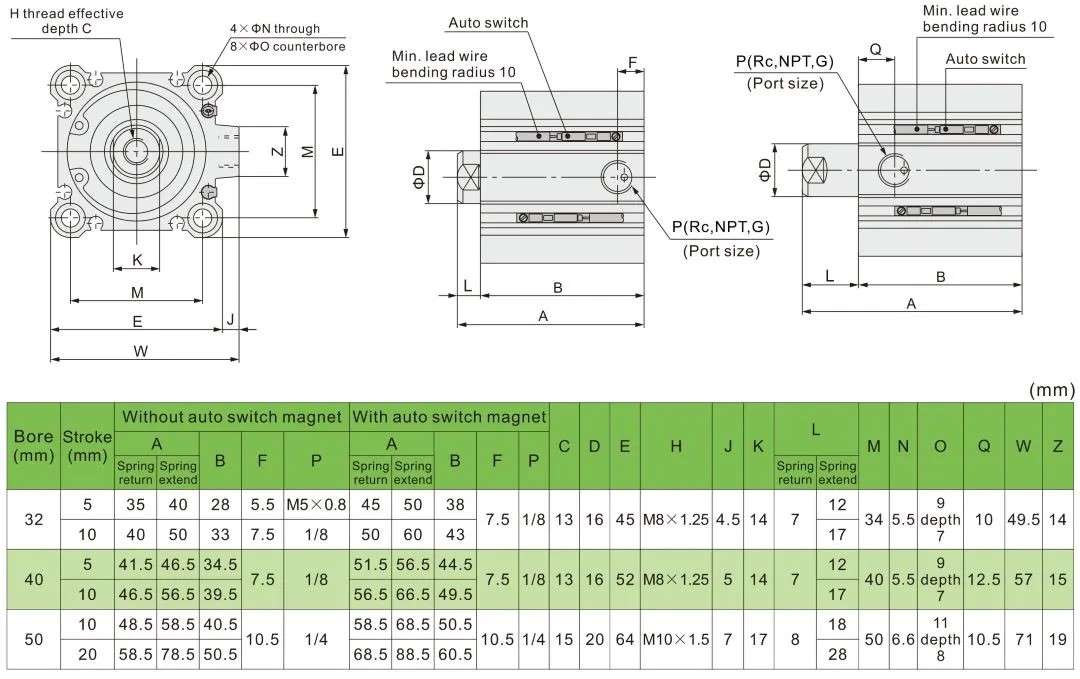

Rappel/extension du ressort Ф32 ~ Ф50 : avec/sans aimant de commutation automatique
Trou traversant : CDQ2B□S/T

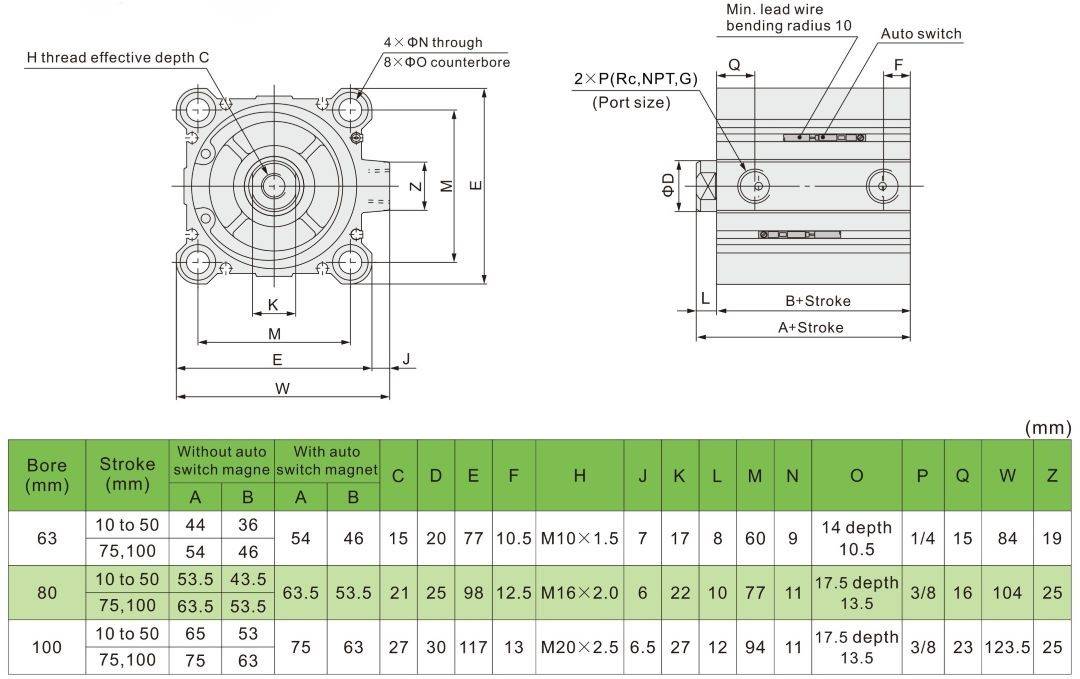

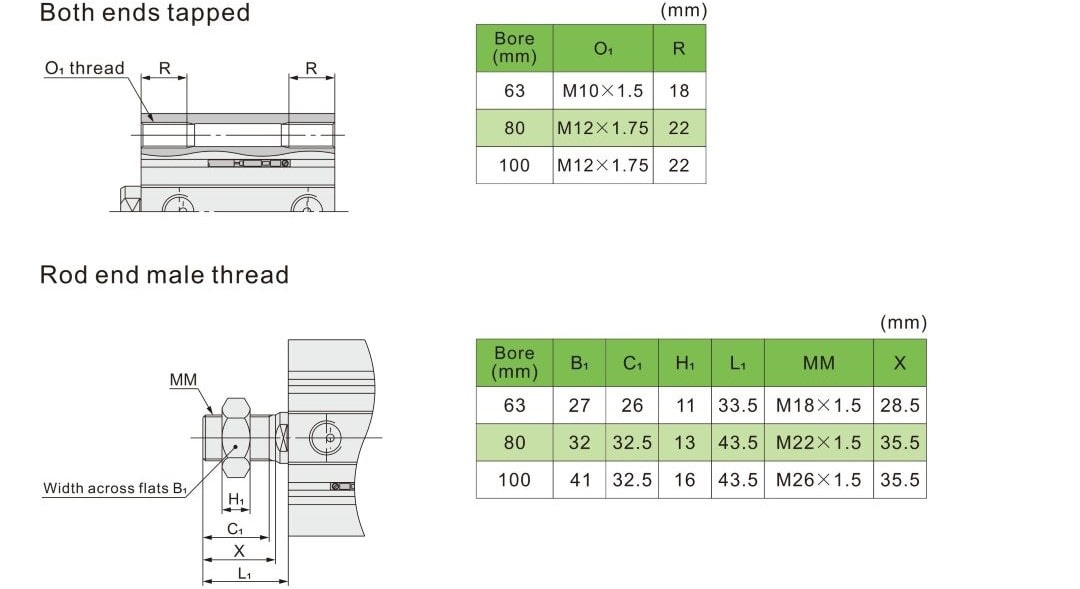

Ф63~Ф100 Avec/Sans aimant de commutation automatique
Trou traversant : CDQ2B

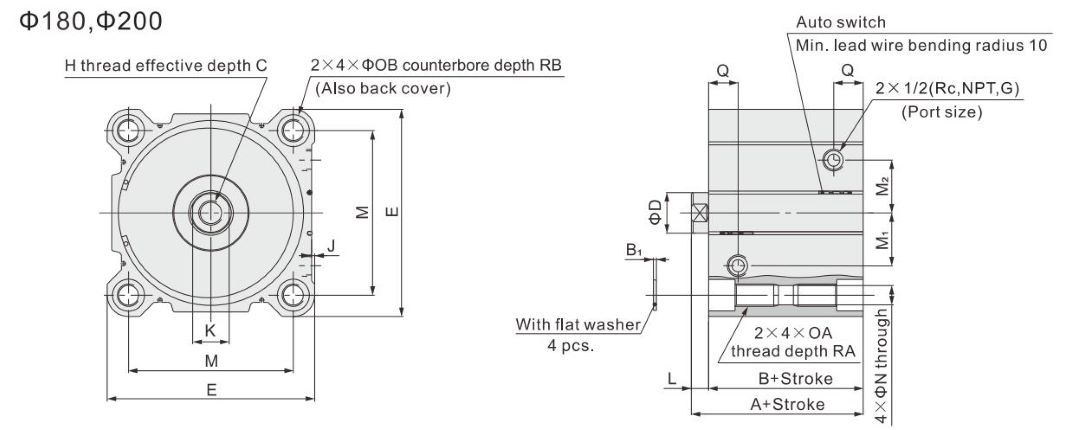

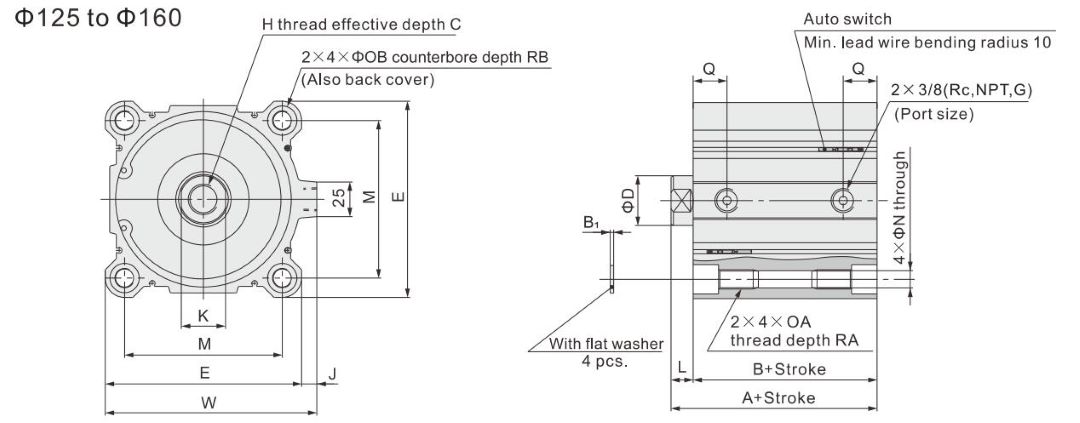

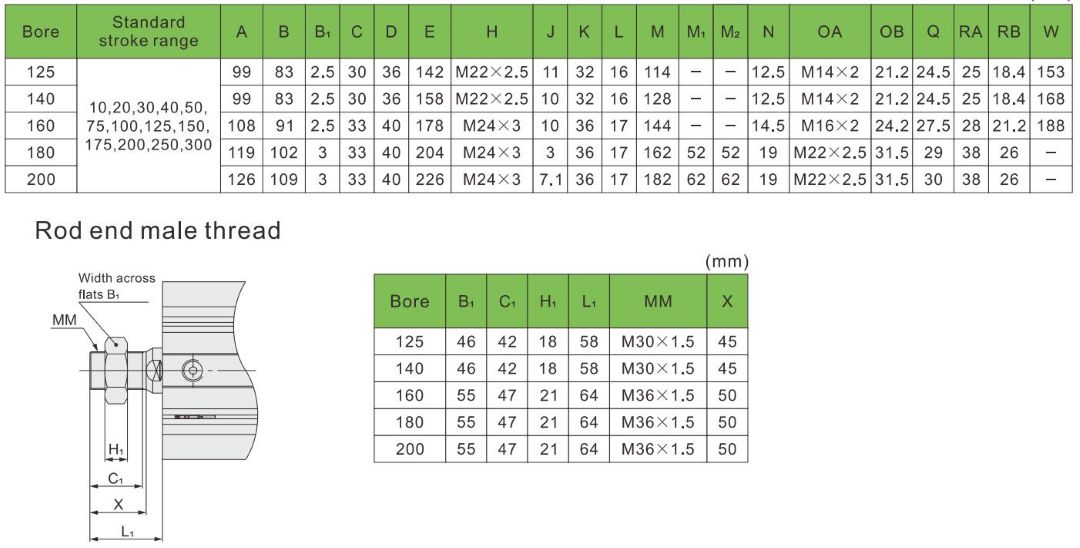

125 Ф~200 Ф
Trou traversant : CDQ2B double effet, simple tige
