| Matériau du corps: | |
|---|---|
| Temps de réponse: | |
| Max.Fréquence de travail: | |
| Catégorie résistante à la chaleur: | |
| Garantie de qualité: | |

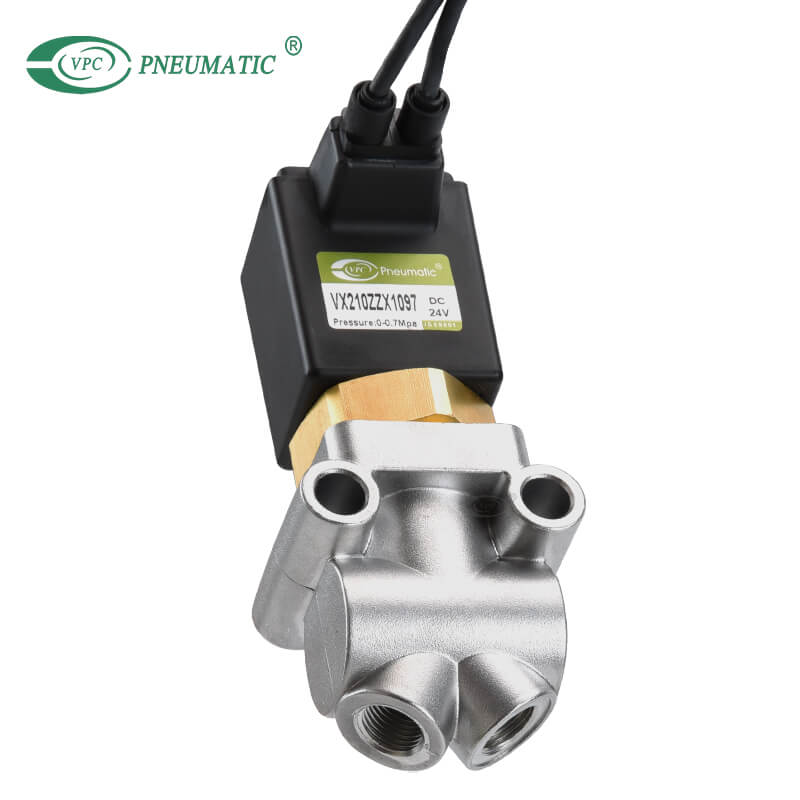

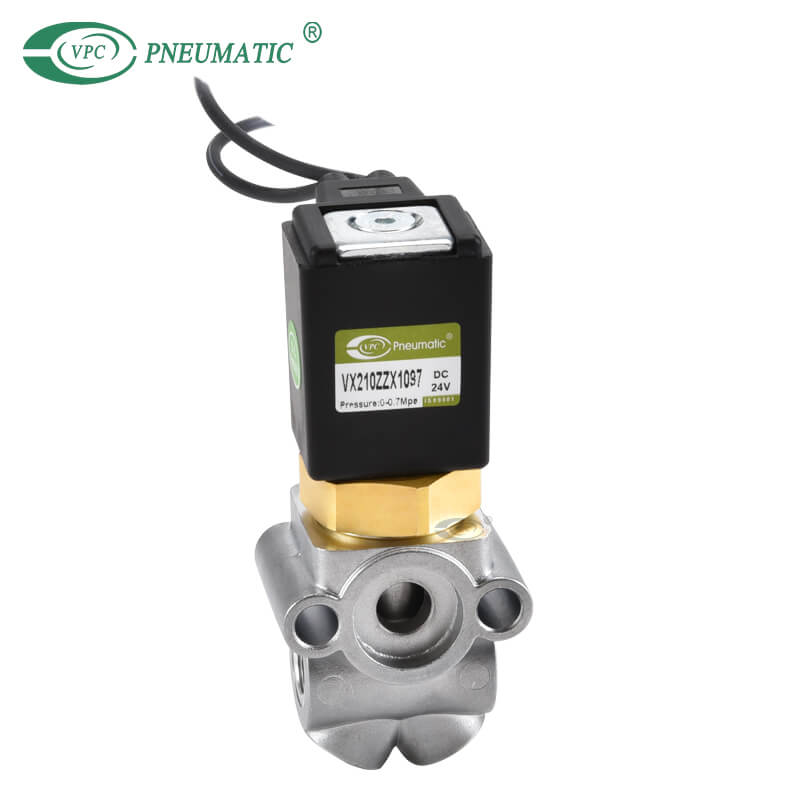

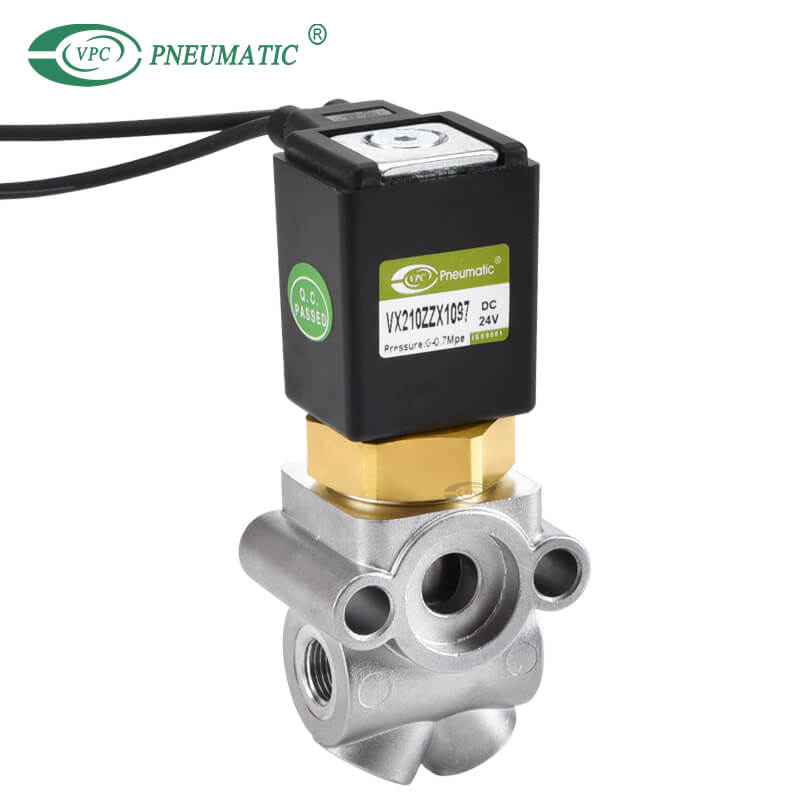

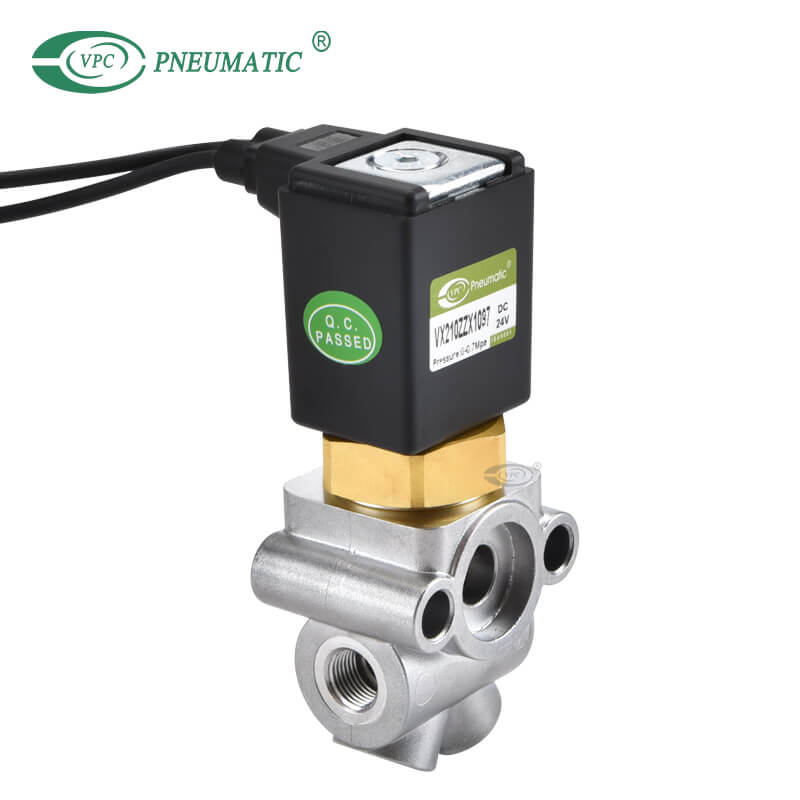

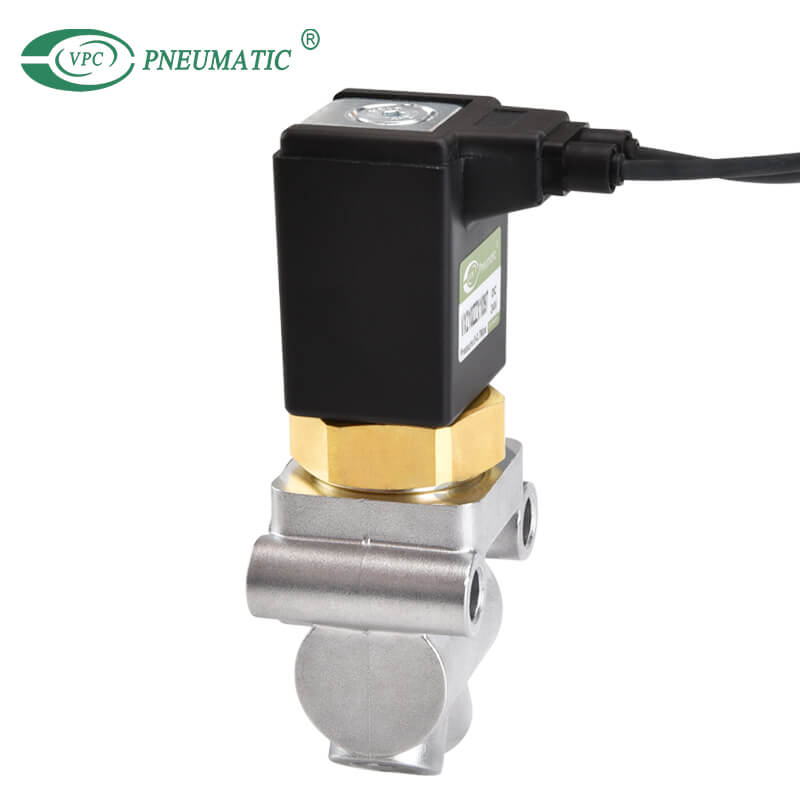

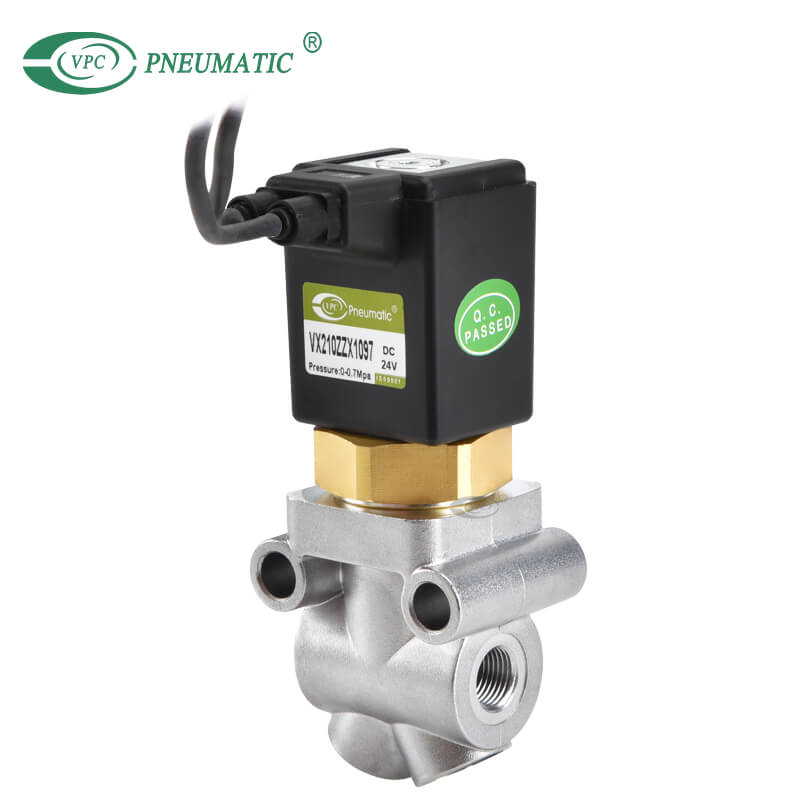

Description du produit
1. Dans le vide, la pression négative et la pression nulle peuvent fonctionner normalement.
2. La fréquence de travail maximale peut atteindre 100 Hz, le temps de réponse est inférieur à 5 ms, peut répondre à l'environnement à haute fréquence de travail.
3. Oriffice 8 mm, taille de joint G3/8, orifice plus grand et débit plus élevé que les vannes à balle traditionnelles.
4. Peut remplacer les vannes à balle pour les applications dans les machines à tisser à jet d'air, les machines de tri optique, les machines de criblage, les machines de tri, les machines de découpe rondes et les industries de puces semi-conductrices.
Spécifications du produit
| Modèle | AVJ3220-DI-03-X130 | AVJ3220-DI-03-X203 | AVJ3220-DI-03-X208 |
| Milieu de travail | air pur (filtration 40㎛) | ||
| Type d'acteur | Action directe | ||
| Type de contrôle | Fermeture normale | ||
| Pression de travail | 0 à 0,6MPa | 0 à 0,7 MPa | 0 à 0,6 MPa |
| Max.Pression de service | 0,8MPa | ||
| Température de fonctionnement | -5 à 70℃ | ||
| Temps de réponse | ≤5 ms | ≤4,5 ms | ≤5 ms |
| Max.Fréquence de travail | 100Hz | ||
| Orifice | 8mm | 7,5 mm | 8mm |
| Taille des joints | G3/8 | G1/8 | G1/4, G1/8 |
| Lubrification | Non | ||
| Résistant à la chaleur Grade | H | ||
| Classe de protection | IP65 | ||
| Tension standard | DC24V DC48V | ||
| Plage de tension | ±10% | ||
| Corps de soupape | Aluminium | ||
| Matériau du joint | TPU | ||
Dimensions principales
FAQ sur les produits
T1.Qu'est-ce qu'une électrovanne à action directe ?
Action directe électrovannes utiliser le mouvement de l'induit comme moyen direct de la fonction Ouvert/Fermé de l'électrovanne.Avec une électrovanne à action directe, le piston solénoïde ouvre ou ferme directement l'orifice et le disque d'étanchéité est fixé au piston.
Q2.Quelle est la différence entre une électrovanne à action directe et une électrovanne pilotée ?
La principale différence entre les solénoïdes à action directe et pilotes réside dans le fait que les électrovannes à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent le fluide de procédé pour aider à piloter le fonctionnement de la vanne.
Q3.Quelle est la différence entre la vanne de régulation et le solénoïde ?
Les vannes de régulation sont généralement installées sur les vannes électriques via une régulation en boucle fermée pour obtenir une stabilité accrue.Les électrovannes fonctionnent de manière électromagnétique afin de vaincre la pression du ressort et d'entraîner l'action du tiroir de la bobine rotative.
Q4. Les solénoïdes sont-ils NO ou NC ?
L'électrovanne normalement ouverte signifie que lorsque la bobine est hors tension, l'électrovanne est ouverte ;lorsque la bobine est alimentée, l'électrovanne est fermée.Une électrovanne normalement fermée signifie que lorsque la bobine est hors tension, l'électrovanne est fermée ;lorsque la bobine est alimentée, l'électrovanne est ouverte.
Q5.Qu'est-ce qu'une électrovanne normalement fermée ?
Les électrovannes normalement fermées comprennent un piston qui reste en position fermée lorsque le système fonctionne correctement.Les électrovannes normalement fermées comprennent également une bobine qui, lorsqu'elle est alimentée, provoquera l'ouverture du piston et permettra au liquide ou au gaz de passer à travers la vanne.
