| Spécification de pression: | |
|---|---|
| Pression garantie: | |
| Taille du port: | |
| Type de fil: | |

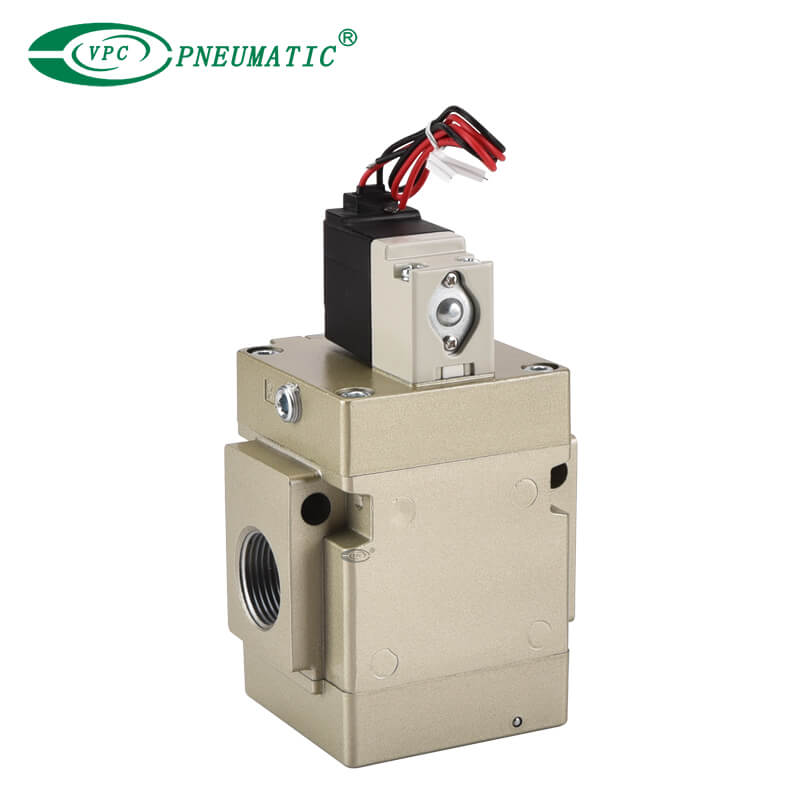

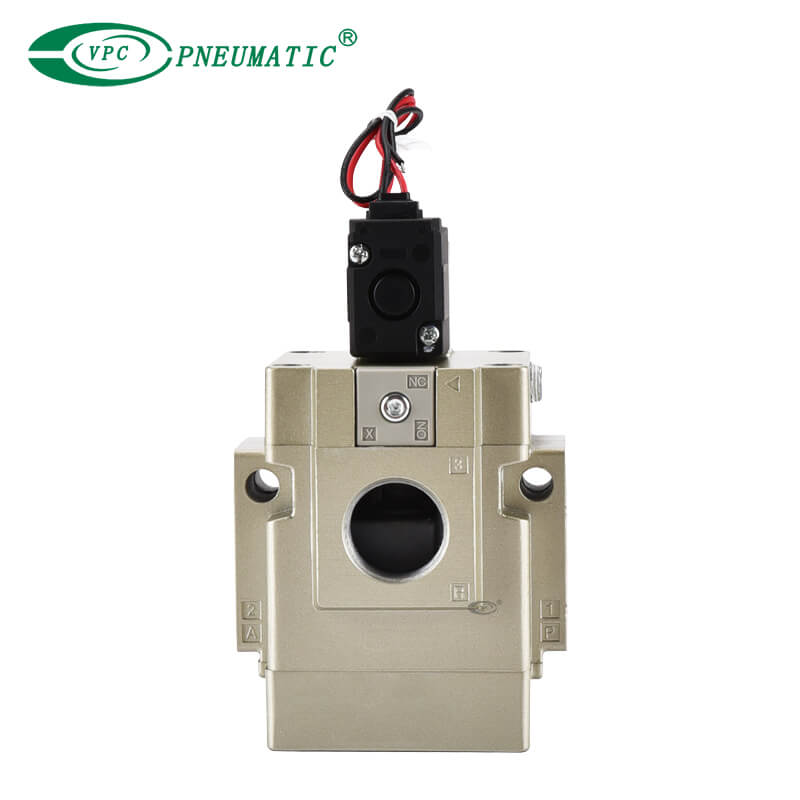

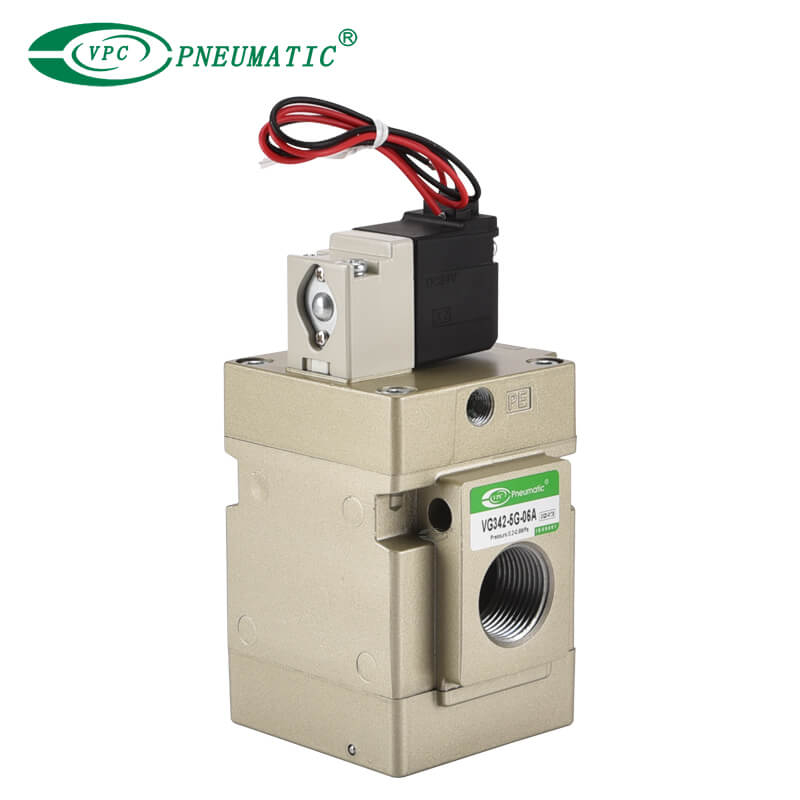

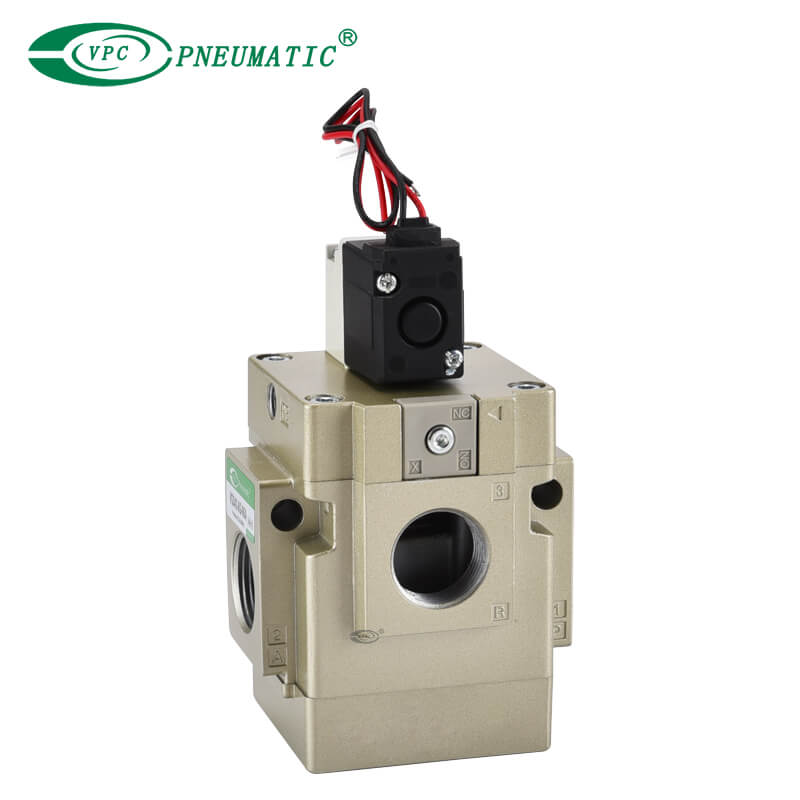

Description du produit
1. Faible consommation d'énergie
DC4 W (type standard), DC1,8 W (type à économie d'énergie)
Aucune lubrification requise. Possibilité d'utilisation sous vide ou sous basse pression
2. Pilote externe
Vide : jusqu'à –101,2 kPa, basse pression : 0 à 0,2 MPa

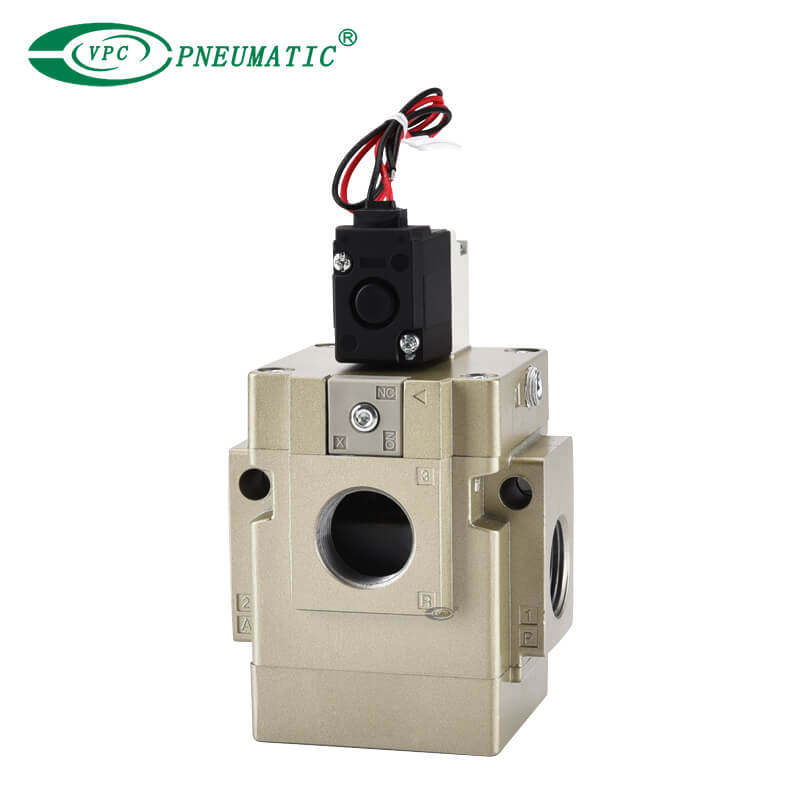

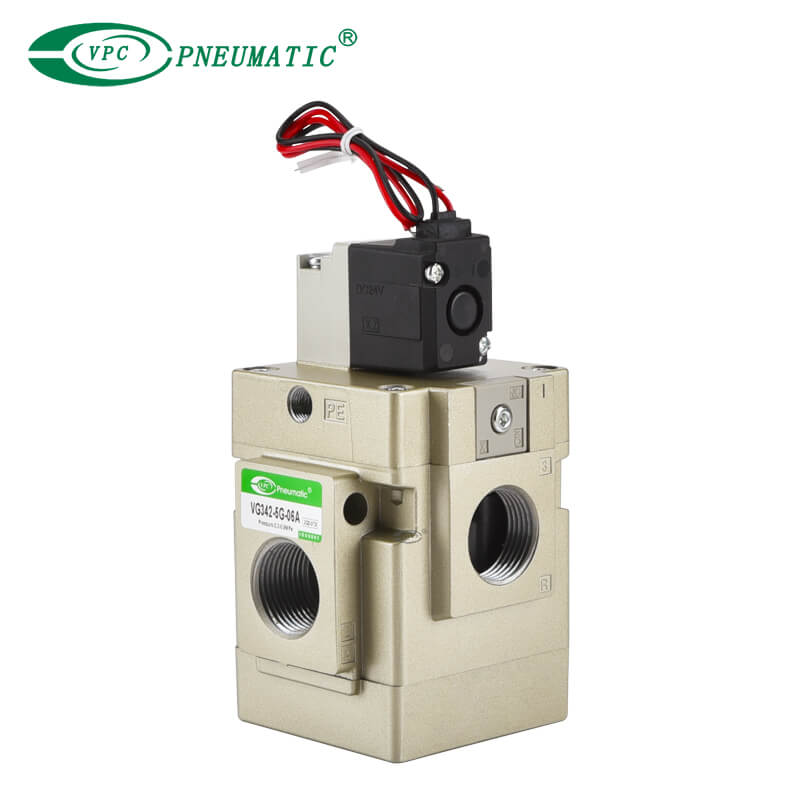

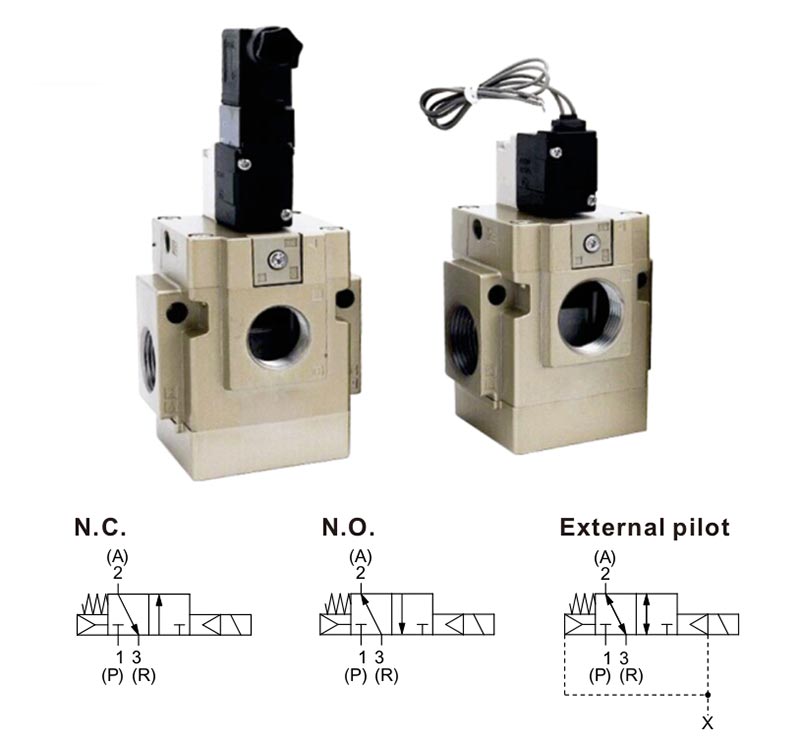

3. Actionnement modifiable : NC, NO ou pilote externe
4. Peut être utilisé comme vanne de sélection ou de division (pilote externe)
* Utilisez le type de pilote externe dans les cas suivants :
1)Pour le vide ou pour une basse pression de 0,2 MPa ou moins.
2) Lorsque le diamètre du port P est réduit.
Spécifications du produit
| Type d'actionnement | En commun entre NC et NO | |
| Moyen de travail | Air | |
| Type d'acteur | Type de pilote interne | Type de pilote externe |
| Pression de travail | 0,2 à 0,9 MPa | -101,2 kPa à 0,9 MPa |
| Plage de pression de fonctionnement du pilote externe | - | Identique à la pression de fonctionnement (Min. 0,2 MPa) |
| Temps de réponse* 1) | 30 ms ou moins (à la pression de 0,5 MPa) | |
| Max. fréquence de fonctionnement | 5 c/s (Fréquence de fonctionnement min. : 1 c/30 jours basée sur JIS B 8374-1981) | |
| Température de travail | -10 à 50°C (Pas de congélation) | |
| Lubrification | Non requis (Utilisez de l'huile pour turbine Classe 1 ISO VG32, si lubrifiée.) | |
| Recharge manuelle | Type de poussée (non-verrouillage) | |
| Orientation de montage | Libre | |
| Résistance aux chocs/vibrations* 2) | 150/50 m/s2 | |
*1) Basé sur le test de performances dynamiques JIS B 8419 : 2010. (Température de la bobine 20 °C, à la tension nominale, sans suppresseur de surtension)
*2) Résistance aux chocs : aucun dysfonctionnement ne s'est produit lorsqu'il est testé avec un testeur de chute dans la direction axiale et à angle droit par rapport à la vanne principale et à l'armature, à la fois sous tension et hors tension, une fois pour chaque condition. (Valeurs à la période initiale)
Résistance aux vibrations : Aucun dysfonctionnement n'est survenu lors d'un test en un seul passage entre 45 et 1 000 Hz. Le test a été effectué à la fois sous tension et hors tension dans la direction axiale et à angle droit par rapport à la vanne principale et à l'armature. (Valeurs à la période initiale)
| Taille du port | Caractéristiques du débit | |||||||||||
| 1 → 2 (P → A) | 2 → 3 (A → R) | 2 → 1 (A → P) | 3 → 2 (R → A) | |||||||||
C [dm³ / (s · bar)] | b | Cv | C [dm³ / (s · bar)] | b | Cv | C [dm³ / (s · bar)] | b | Cv | C [dm³ / (s · bar)] | b | Cv | |
| 1/2 | 26 | 0.38 | 7.0 | 27 | 0.37 | 7.4 | 27 | 0.36 | 7.3 | 25 | 0.37 | 6.8 |
| 3/4 | 38 | 0.30 | 9.8 | 38 | 0.32 | 9.8 | 40 | 0.22 | 9.8 | 40 | 0.20 | 9.6 |
| Taille du port | Surface effective (mm²) | |
| 1 → 2 (P → A) | 2 → 3 (UNE → P) | |
| 1 | 210 | 235 |
| Entrée électrique | GROMMET (G), Terminal DIN (D) | ||
| Enceinte | Etanche à la poussière | ||
| Tension nominale de la bobine | CA (50/60 Hz) | 100 V, 200 V, 110 V, 220 V, 240 V | |
| Dc | 24V,12V | ||
| Fluctuation de tension admissible | -15 à +10% de la tension nominale | ||
| Puissance apparente VA (Hz) | CA | Déroutant | 12.7(50), 10.7(60) |
| Holding | 7.6(50), 5.4(60) | ||
| Consommation d'énergie | Dc | Sans voyant : 4 W Avec voyant : 4,2 W | |

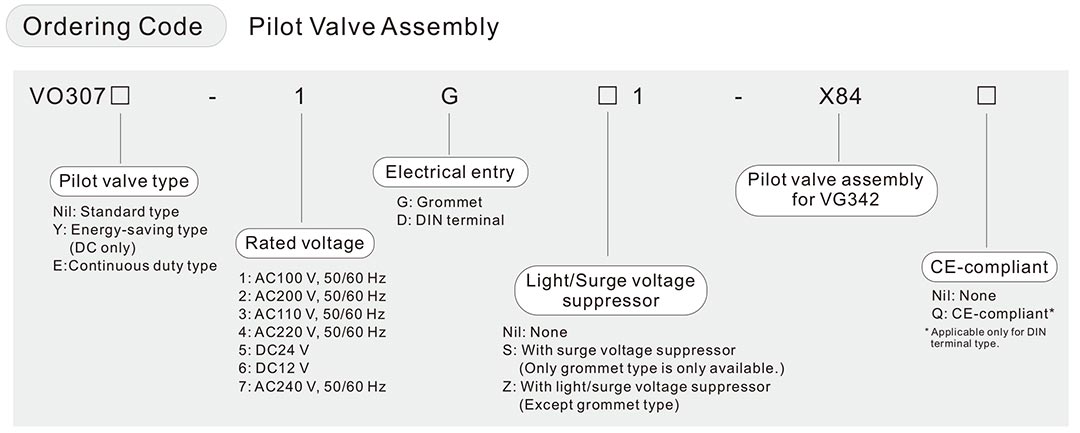

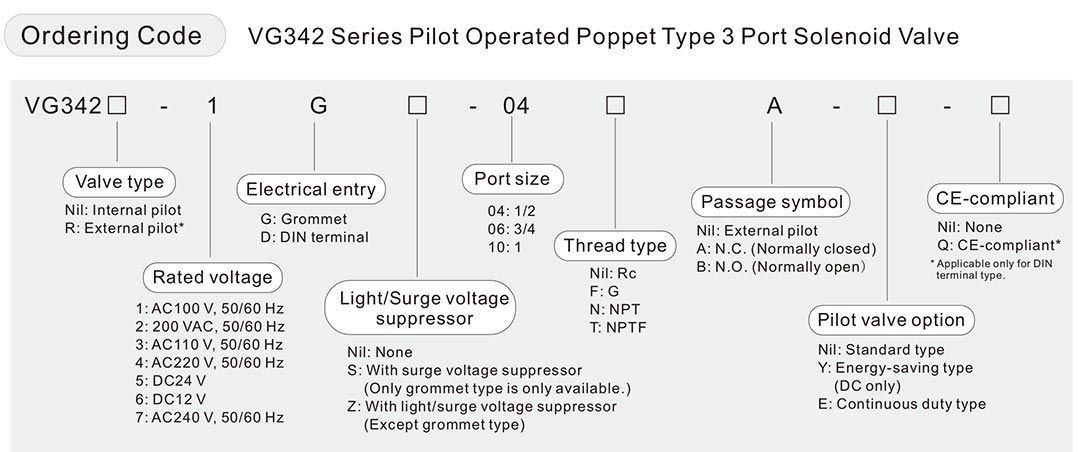

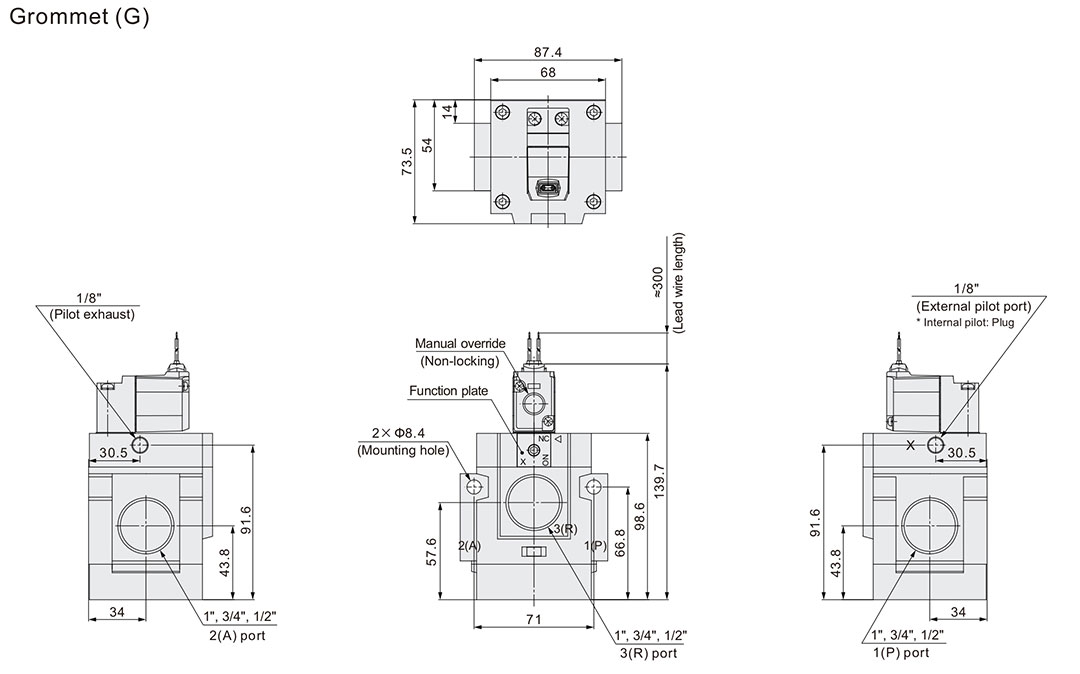

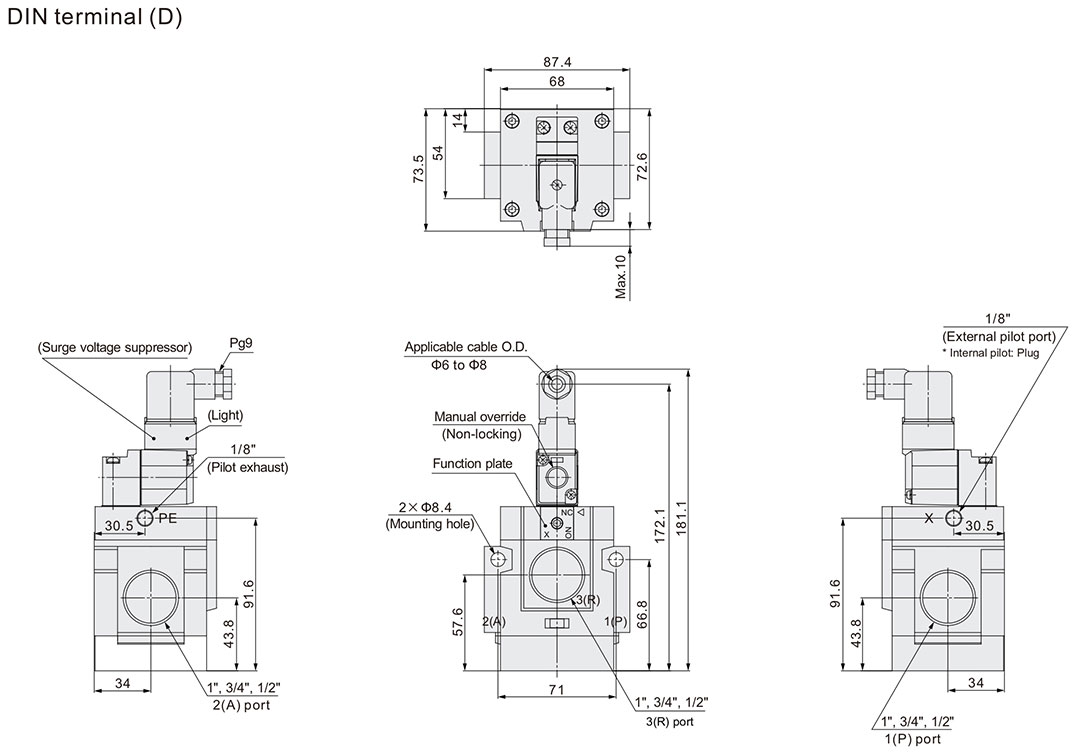

Dimensions du produit

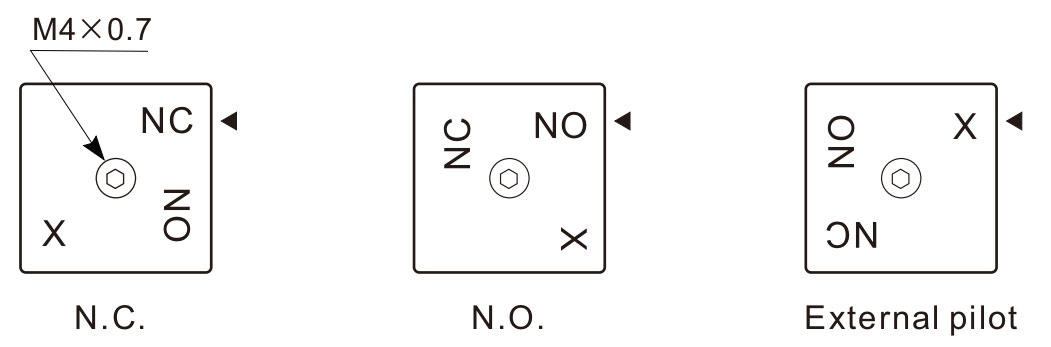

Lors du changement de l'état de passage, vérifiez que la pression a été supprimée de la vanne. Dévissez la vis à tête creuse à six pans creux M4 x 0,7 dans la plaque d'inversion et faites correspondre le repère◀ sur la plaque d'adaptation avec le caractère sur la plaque d'inversion. La tuyauterie est la suivante.
Couples de serrage des vis de montage
M4 : 1,4 N·m
Piping
Passage/orifice de fluide | P | A | R |
Caroline du Nord | Côté entrée | Côté sortie | Côté échappement (bouchon, dans le cas d'une vanne à 2 voies) |
NON | Côté échappement (bouchon, dans le cas d'une vanne à 2 voies) | Côté sortie | Côté entrée |
Externe | Portage universel (la tuyauterie du côté pression d'entrée est possible n'importe où) | ||
*1) Dans le cas d'un pilote interne, vérifiez qu'une fiche est insérée dans le port X. Sinon, insérez un bouchon R 1/8.
*2) Dans le cas d'un pilote externe, fournissez la pression d'air depuis le port X.
Confirmez suffisamment la sécurité et soyez prudent lors du changement d'état de passage ou du redémarrage après des changements.
