| Type de soupape: | |
|---|---|
| Sens de montage: | |
| Type de conduite: | |
| Type de joint: | |
| Plomberie: | |
| Tension standard: | |

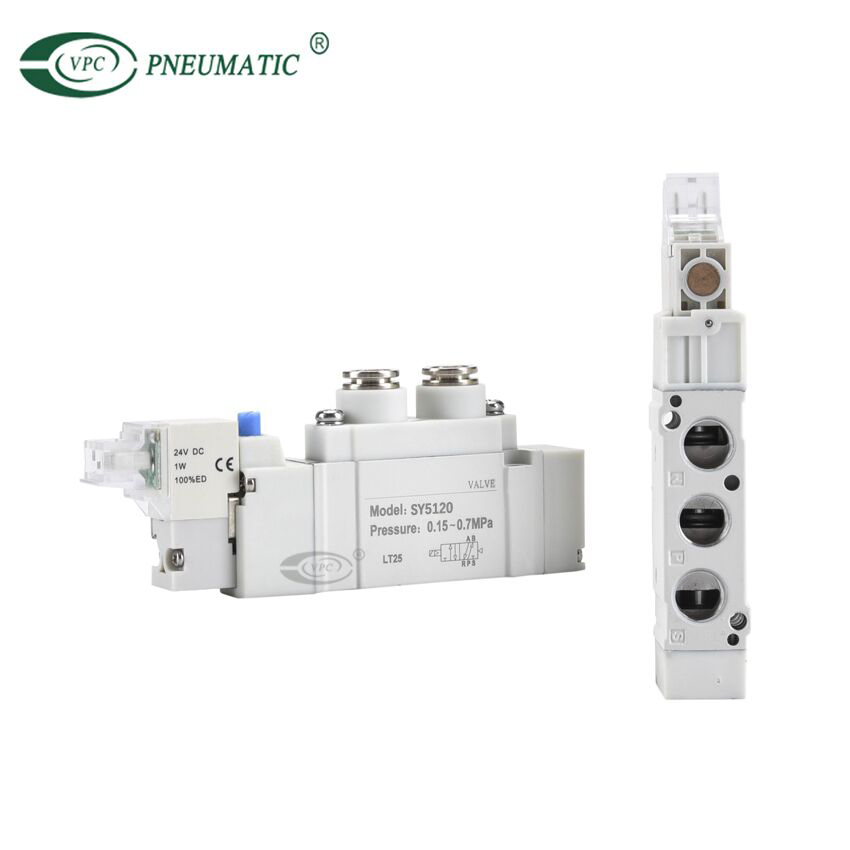

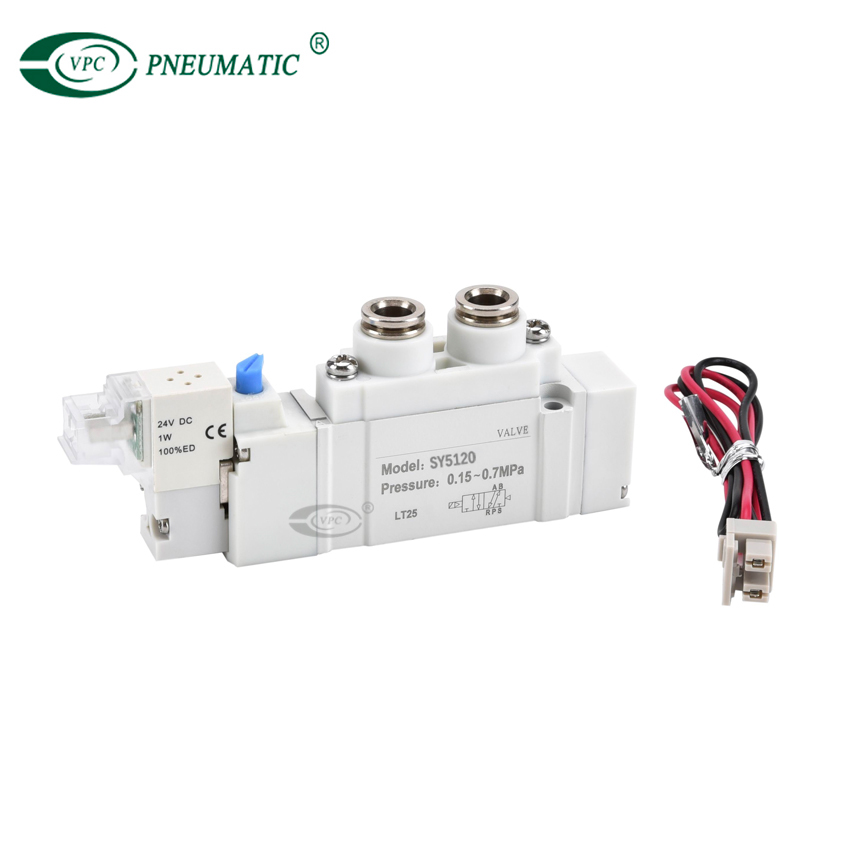

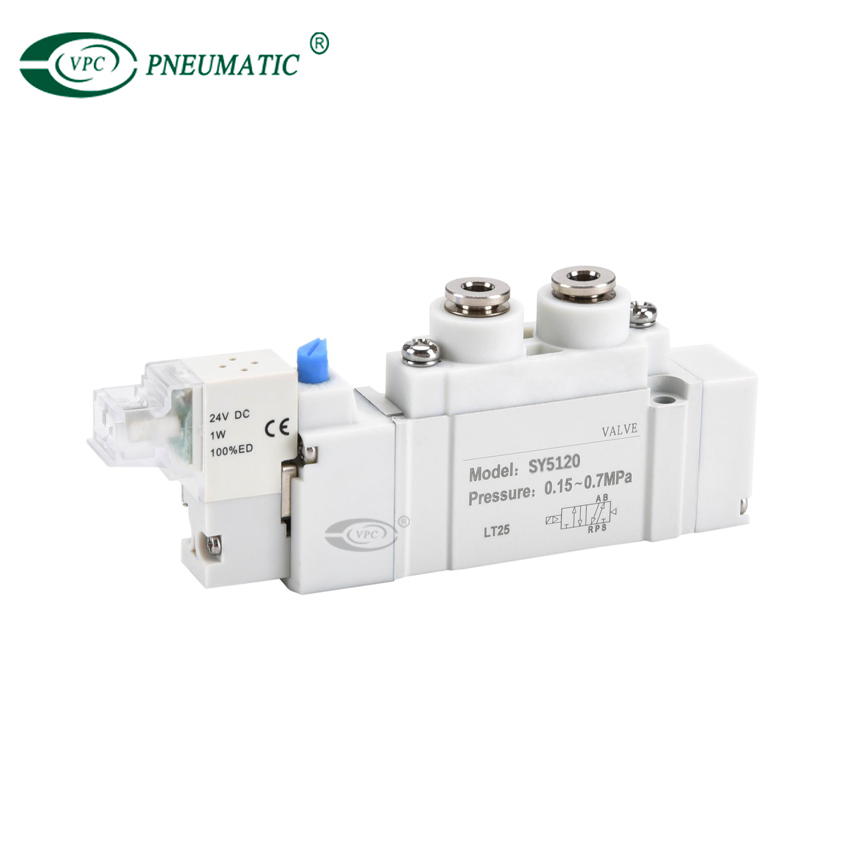

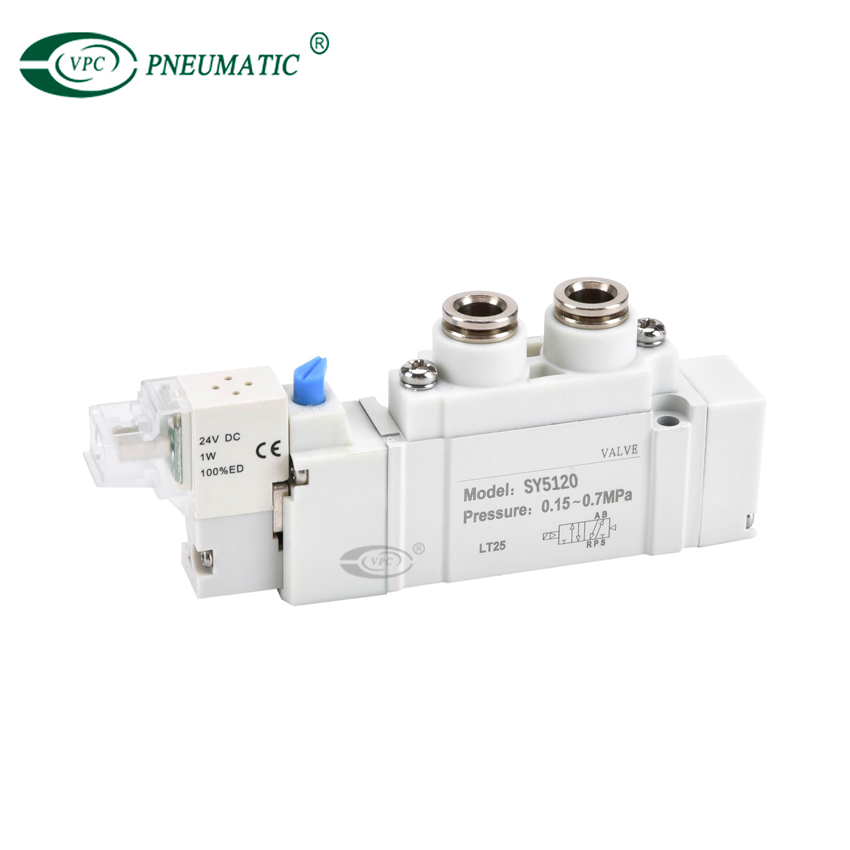

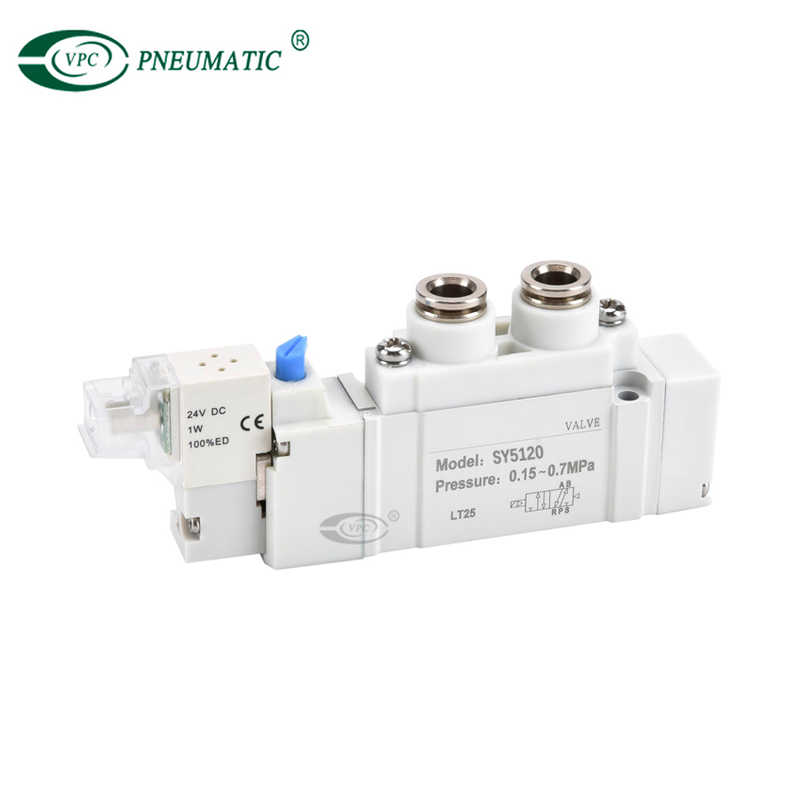

Description du produit
1. Série SY tête pilote de haute précision 5 s/temps, haute sensibilité, pas de blocage ;
2. Circuit de protection intégré contre les surtensions, directement connecté au PLC sans relais intermédiaire supplémentaire ;
3. Aucune conception de structure de réinitialisation de l'air à ressort, vitesse de réponse rapide, pas de fatigue, longue durée de vie ;
4. Les bobines simples et doubles sont facultatives et peuvent être arbitrairement assorties ;
5. Plusieurs bases de vannes intégrées.

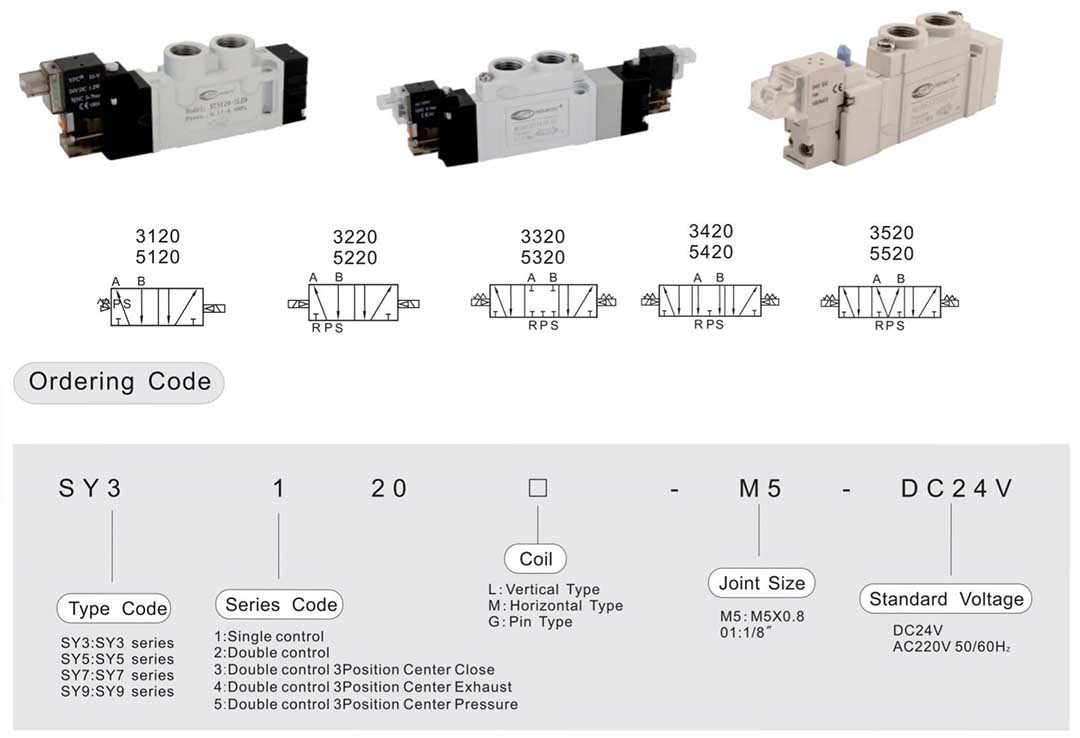

Spécifications du produit
| Modèle | SY3120 | SY3220 | SY3320 | SY5120 | SY5220 | SY5320 |
| SY3420 | SY5420 | |||||
| SY3520 | SY5520 | |||||
| Milieu de travail | L'air pur | |||||
| Pression de travail | 0,15 à 0,7Mpa | 0,1 à 0,7Mpa | 0,2 à 0,7Mpa | 0,15 à 0,7Mpa | 0,1 à 0,7Mpa | 0,2 à 0,7Mpa |
| Température de fonctionnement | -10 à 60℃ | |||||
| Fréquence de fonctionnement maximale | 10Hz | 10Hz | 10Hz | 3Hz | 5Hz | 3Hz |
| Temps de réponse | ＜12ms | ＜12ms | ＜15ms | ＜19 ms | ＜19 ms | ＜32 ms |
| Voie d'échappement | Échappement centralisé | |||||
| Lubrification | Pas nécessaire | |||||
| Type d'installation | Gratuit | |||||
| Résistance aux chocs/vibrations | 150/30 m/s² | |||||
| Classe de protection | IP65 | |||||
| Taille des joints | M5 | 1/8' | ||||

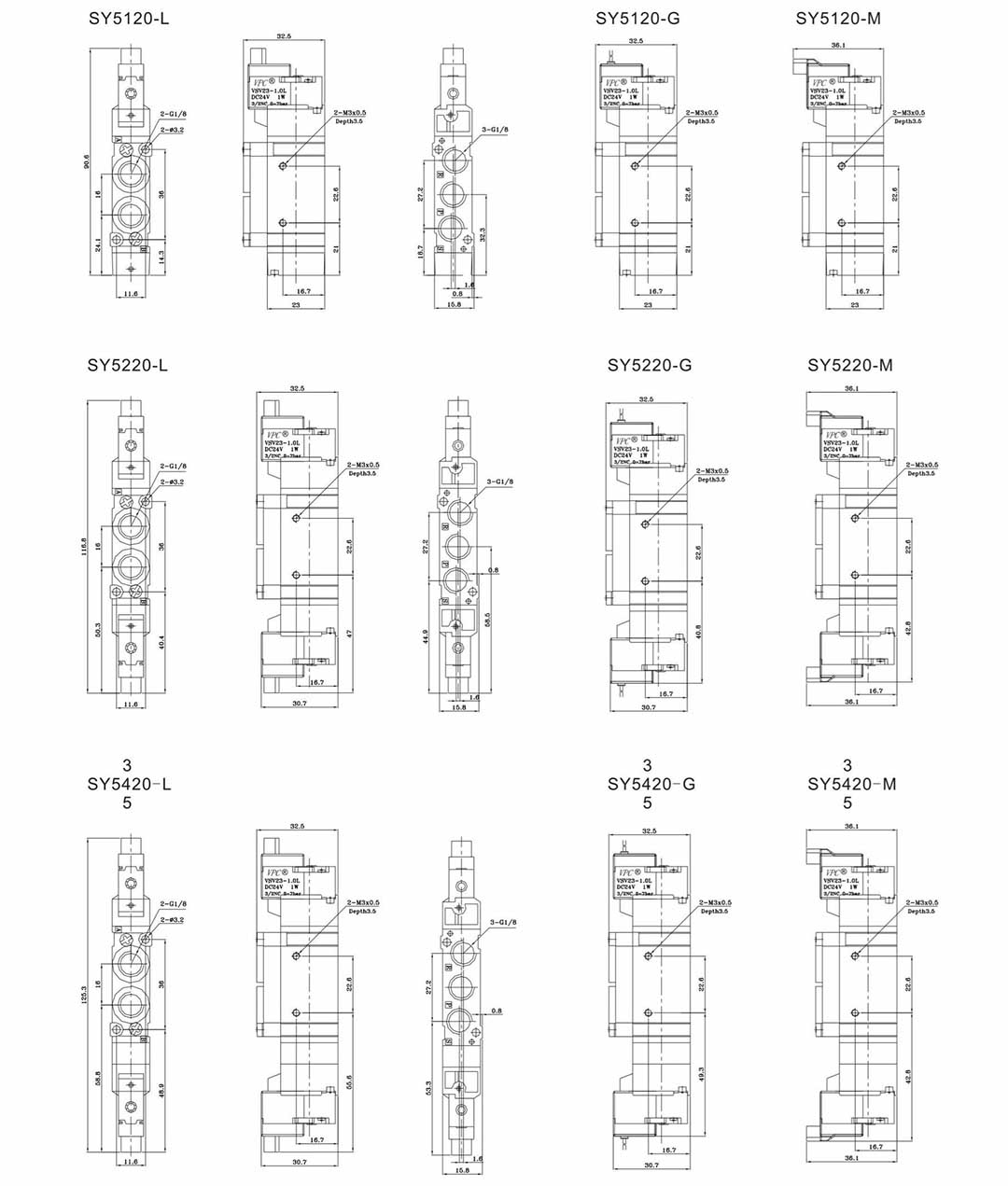

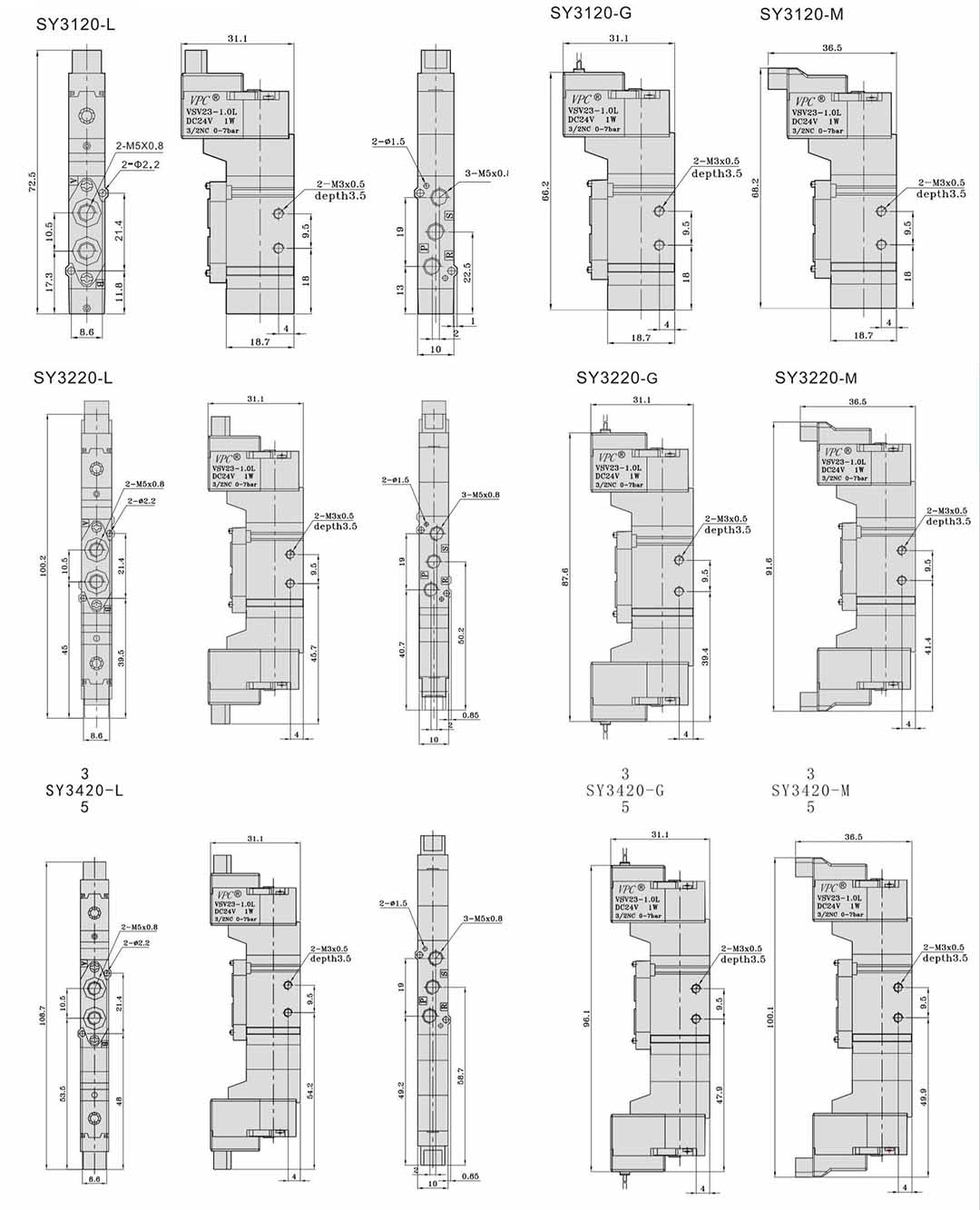

Dimensions principales
FAQ sur les produits
T1. Qu'est-ce qu'une vanne de régulation 5/2 voies ?
Une vanne 5/2 voies possède cinq canaux et deux positions de commutation.Il est particulièrement adapté à la commande de vérins double effet.Le graphique ci-dessous montre le symbole schématique d'une telle vanne actionnée d'un côté au moyen d'un électro-aimant avec un rappel actionné par ressort.
Q2. Comment fonctionne une électrovanne 5 voies ?
5/2 voies est une vanne à cinq ports et deux positions qui injectera un fluide ou de l'air dans une extrémité d'un dispositif à double effet tout en permettant à l'autre extrémité de s'évacuer.Zero Differential sont des électrovannes qui peuvent fonctionner sous une pression de refoulement nulle (elles n'ont pas besoin d'une chute de pression différentielle à travers la vanne pour fonctionner).
Q3. Que signifient les chiffres dans la valve 5/2 ?
La vanne pneumatique 5/2 voies possède cinq ports de connexion et deux états.Il possède un port de pression (P,1), deux ports (A,2) et (B,4) qui se connectent à l'appareil à contrôler, et deux ports d'échappement (EA,3) et (EB,5). .
Q4. Quelle est la différence entre une électrovanne 3/2 voies et une électrovanne 5/2 ?
Le premier a 2 positions avec 1 entrée, 1 sortie et 1 échappement, et le second a 2 positions avec 2 sorties, 2 échappement et 1 entrée.Les boutons poussoirs et les clapets anti-retour sont les principales utilisations du 5/2.
