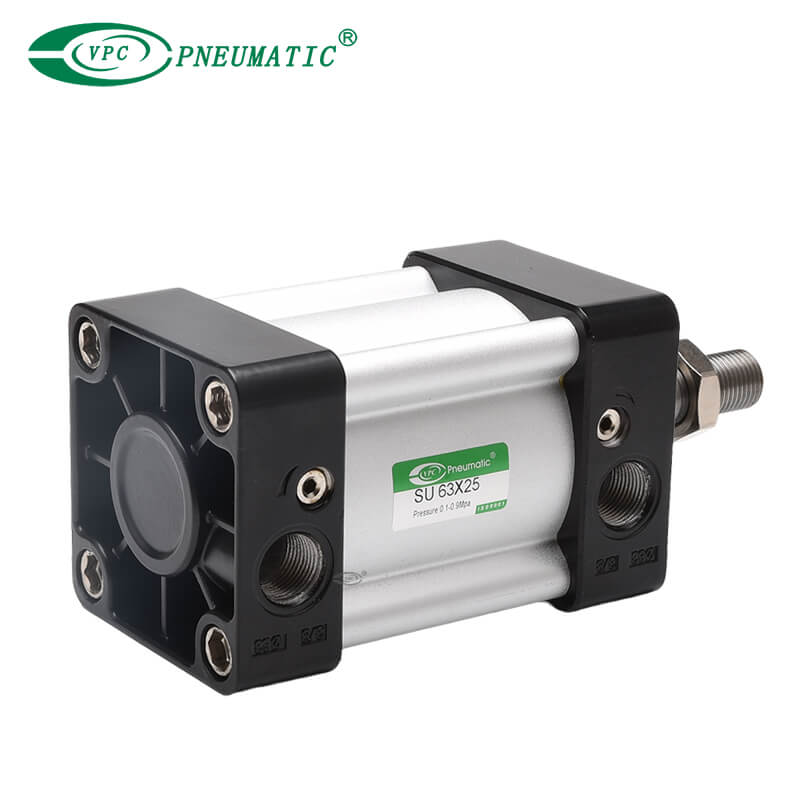

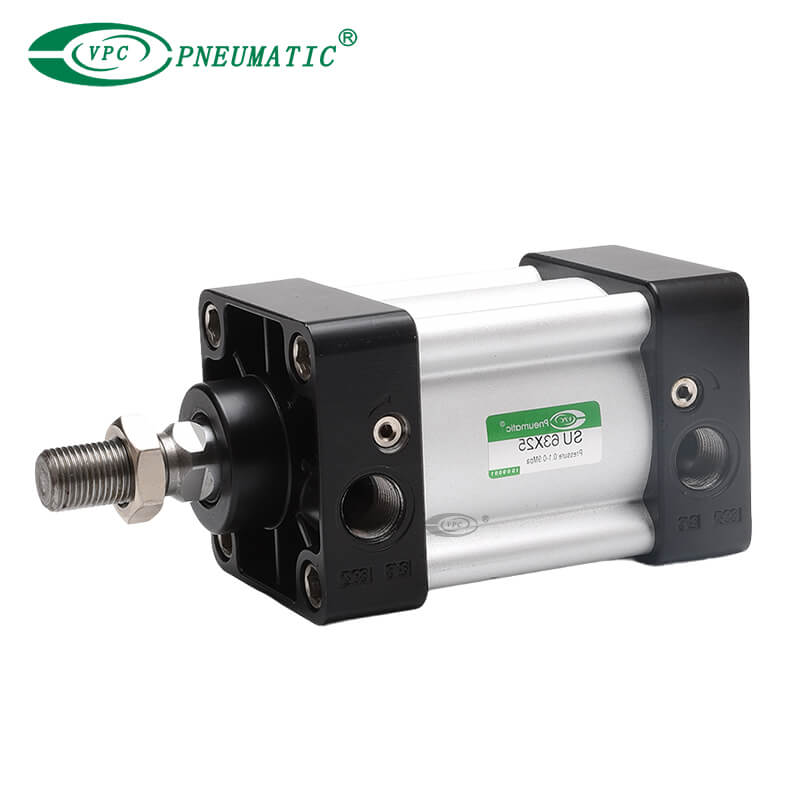

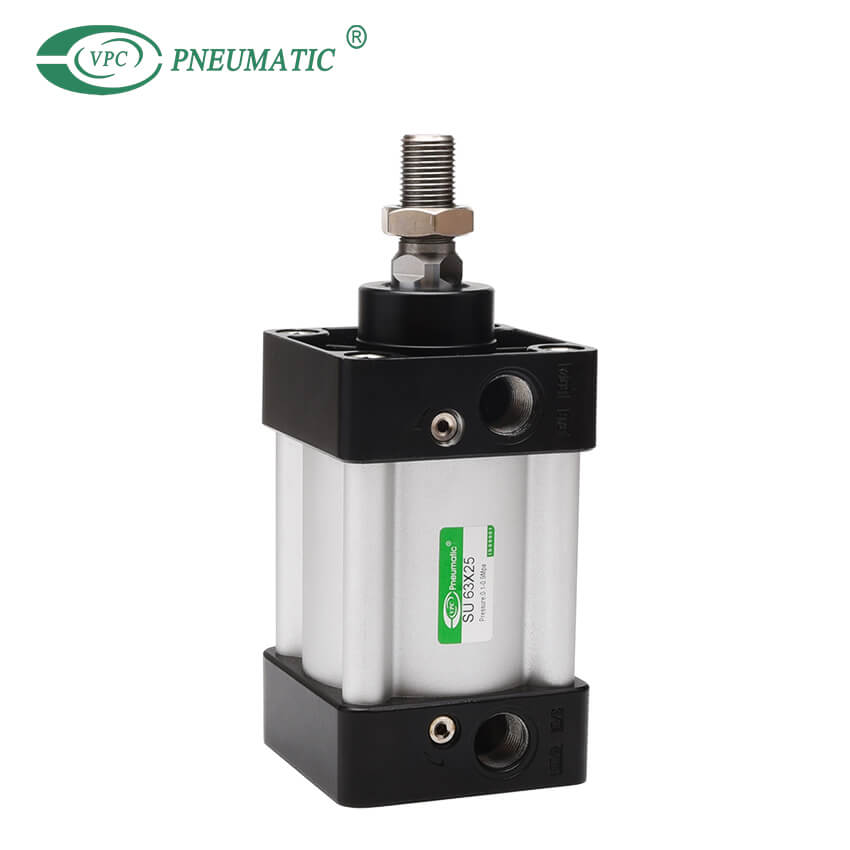

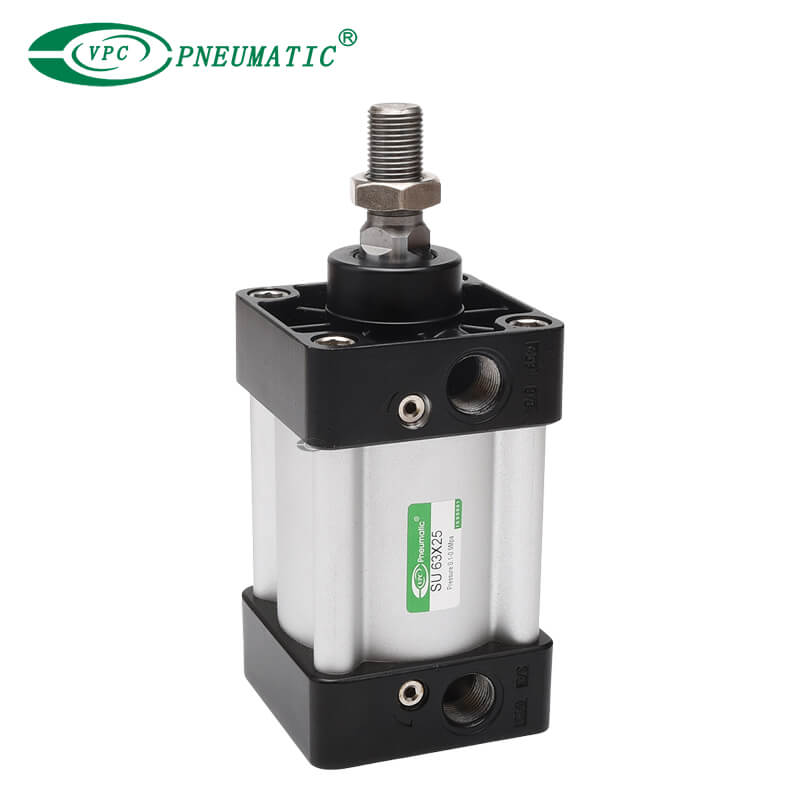

Vérin pneumatique standard série SU

Conforme aux normes internationales ISO et VDMA et peut remplacer d'autres marques.
Nous pouvons proposer différents types de styles de montage selon la norme, comme le montage sur pattes, le montage sur bride avant, le montage sur bride arrière, etc.
Différents types de filetage peuvent être proposés selon les exigences des clients, par exemple : BSP, NPT, G, etc.
Il n'est pas nécessaire de lubrifier la tige de piston avec de l'huile.

Matériel:	Alliage d'aluminium
Gammes d'alésage:	32 à 200mm
Gammes de vitesse:	25 à 1000+mm
Taper:	SU : Double effet avec coussin réglable SUD : Double tige double effet SUJ : Double tige à course réglable
Garantie de qualité:	2 ans
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Conception standardisée : conforme aux normes ISO6431 et VDMA24562.

2. Diverses options de montage : y compris les options de montage de base, à tourillon et à fourche.

3. Alésages de cylindre de 32 à 200 mm et courses de 10 à 1000+mm pour répondre à diverses exigences d'utilisation.

4. Largement utilisé : convient aux équipements d'automatisation, aux bras robotiques et à diverses occasions industrielles.

grand cylindre d'air

Vérin pneumatique à ressort de rappel simple effet

Spécifications du produit

Alésage (mm)		32	40	50	63	80	100	125	160	200
Type d'acteur		Double jeu
Milieu de travail		Air pur (filtration 40um)
Type de montage	Série SU/SC	Type de base FA FB CA CB CR LB TC TC-M
	Série SCD/SUD	Type de base FA LB TC TC-M
	Série SCJ/SUJ	Type de base FA LB TC TC-M
Pression garantie		1,5 MPa
Plage de pression de service		0,1 à 0,9 MPa
Température de fonctionnement		-5 à 70ºC
Plage de vitesse		50 à 800 mm/s
Type de coussin		Coussin réglable
Course d'amortissement		20mm				32mm			45mm
Taille du port		G1/8	G1/4		G3/8		G1/2		G3/4
