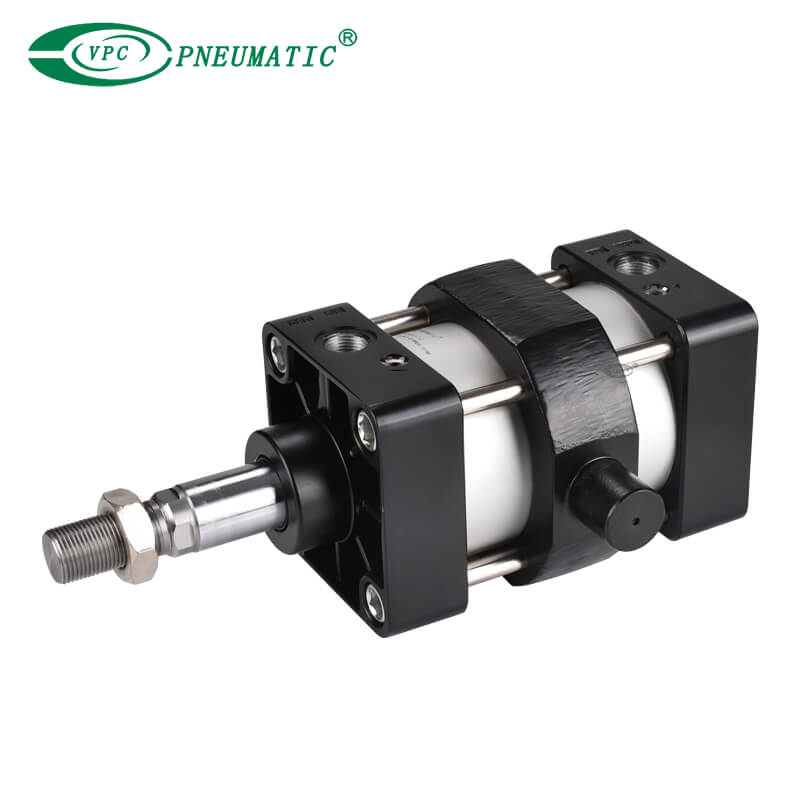

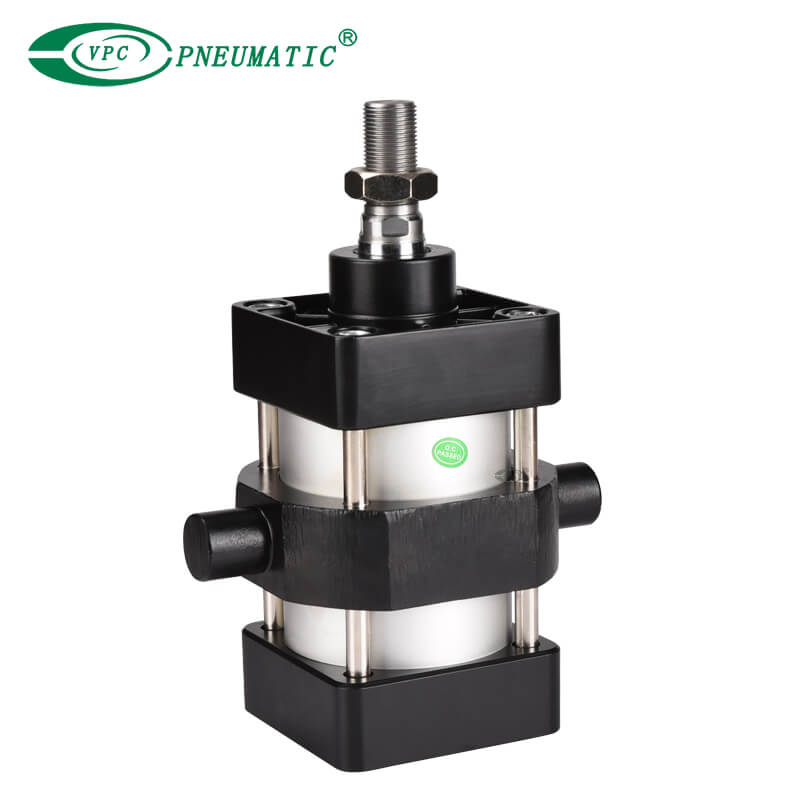

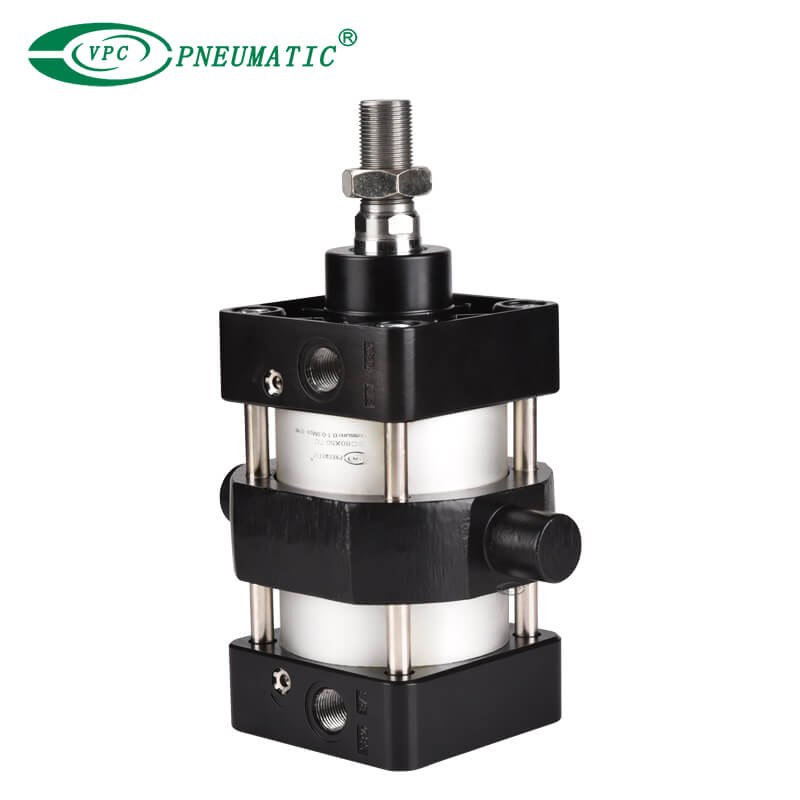

Description du produit
1. Conception standardisée : conforme aux normes ISO6431 et VDMA24562.
2. Diverses options de montage : y compris les options de montage de base, de tourillon et de joint de rose à œil pivotant.
3. Alésages de cylindre de 32 à 200 mm et courses de 10 à 1000+mm pour répondre à diverses exigences d'utilisation.
4. Largement utilisé : convient aux équipements d'automatisation, aux bras robotiques et à diverses occasions industrielles.
Spécifications du produit
Alésage (mm) | 32 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Type d'acteur | Double jeu | |||||||||
Milieu de travail | Air pur (filtration 40um) | |||||||||
Type de montage | Série SU/SC | Type de base FA FB CA CB CR LB TC TC-M | ||||||||
| Série SCD/SUD | Type de base FA LB TC TC-M | |||||||||
| Série SCJ/SUJ | Type de base FA LB TC TC-M | |||||||||
Pression garantie | 1,5 MPa | |||||||||
Plage de pression de service | 0,1 à 0,9 MPa | |||||||||
Température de fonctionnement | -5 à 70ºC | |||||||||
Plage de vitesse | 50 à 800 mm/s | |||||||||
Type de coussin | Coussin réglable | |||||||||
Course d'amortissement | 20mm | 32mm | 45mm | |||||||
Taille du port | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 | |||||
