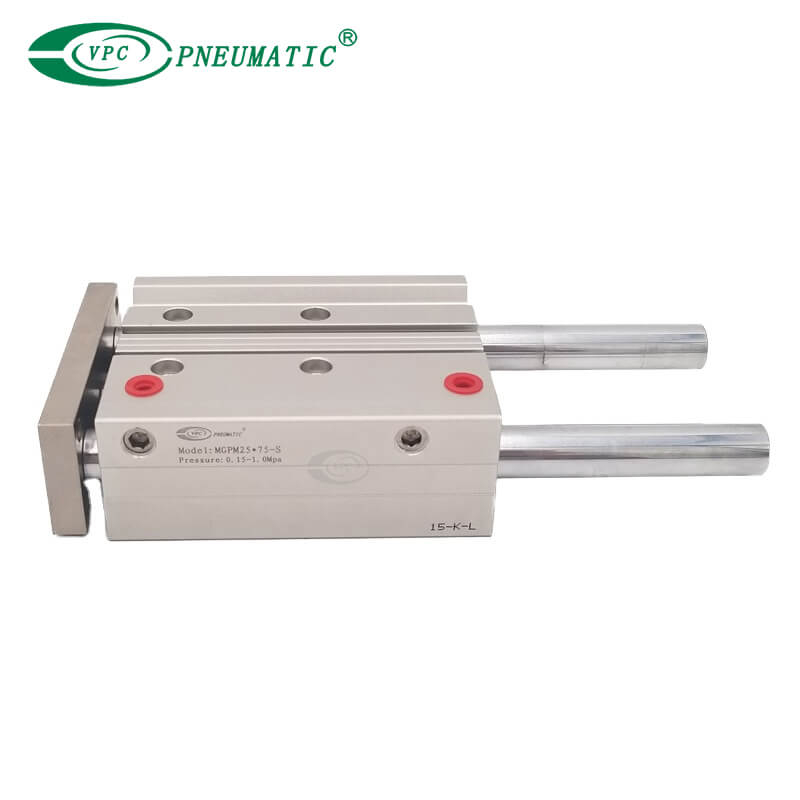

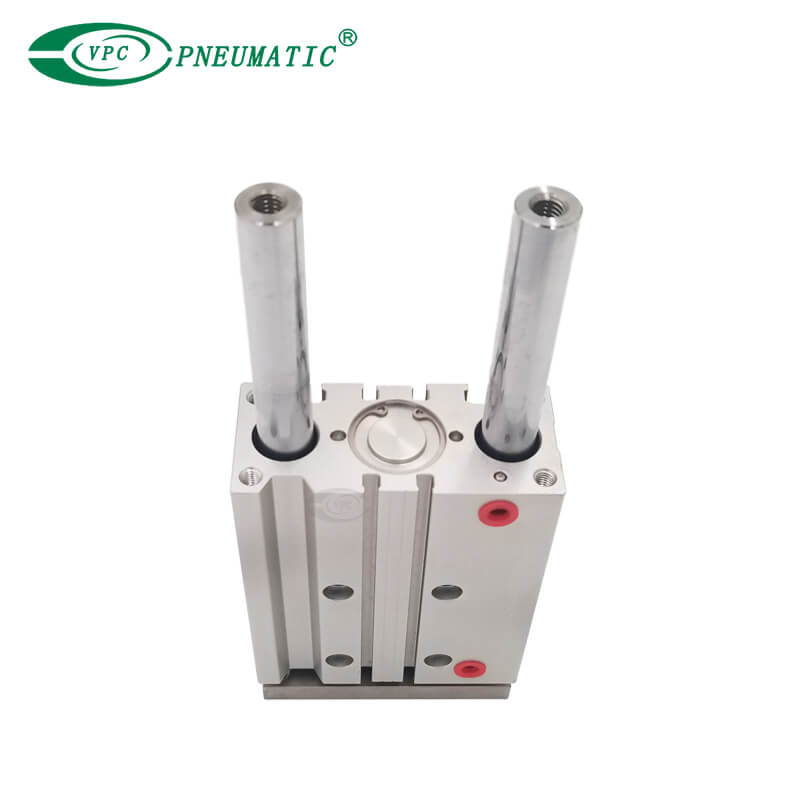

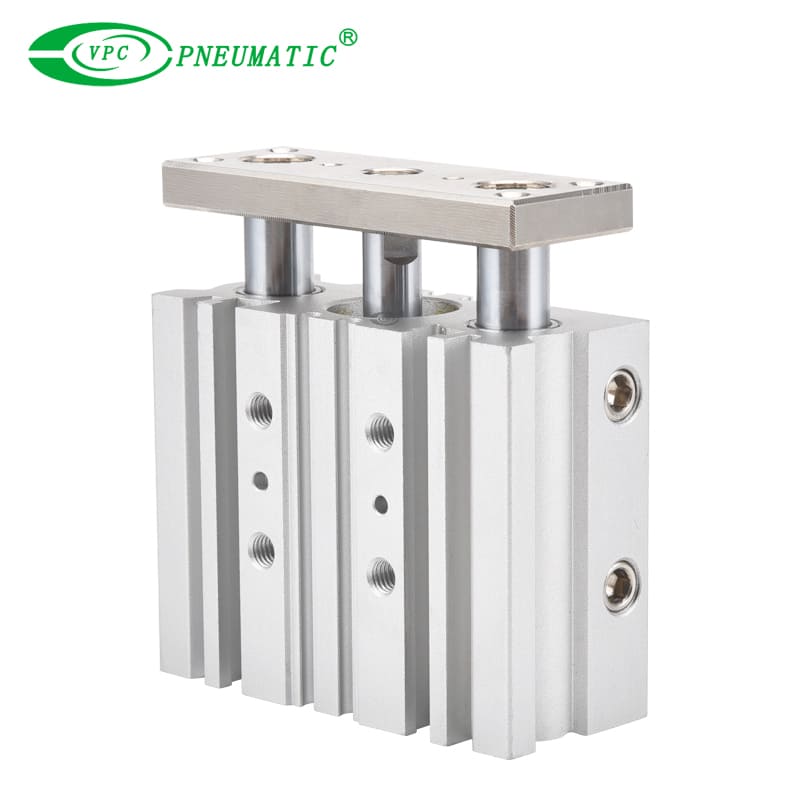

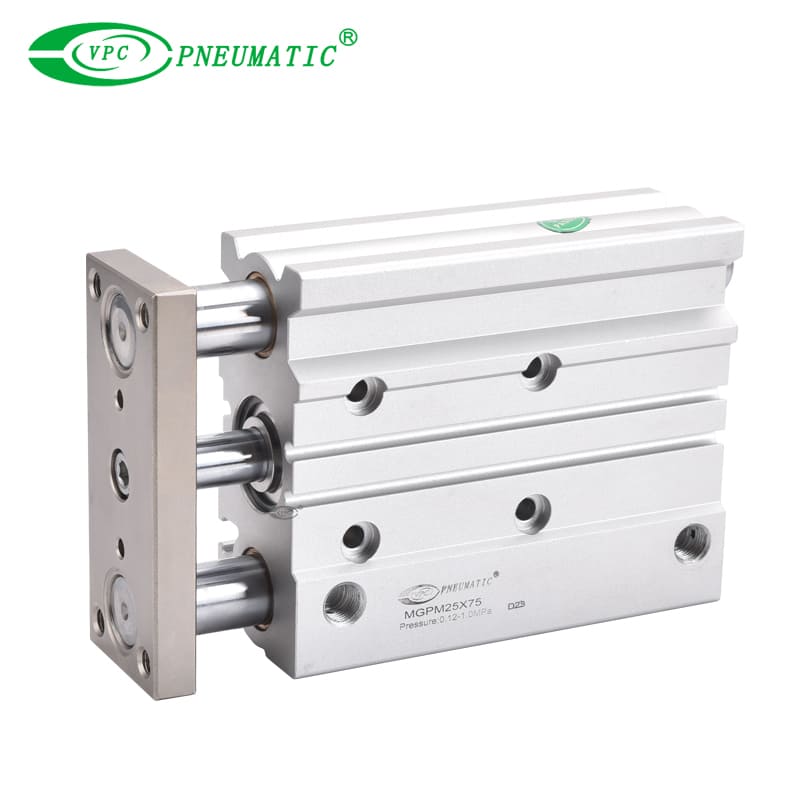

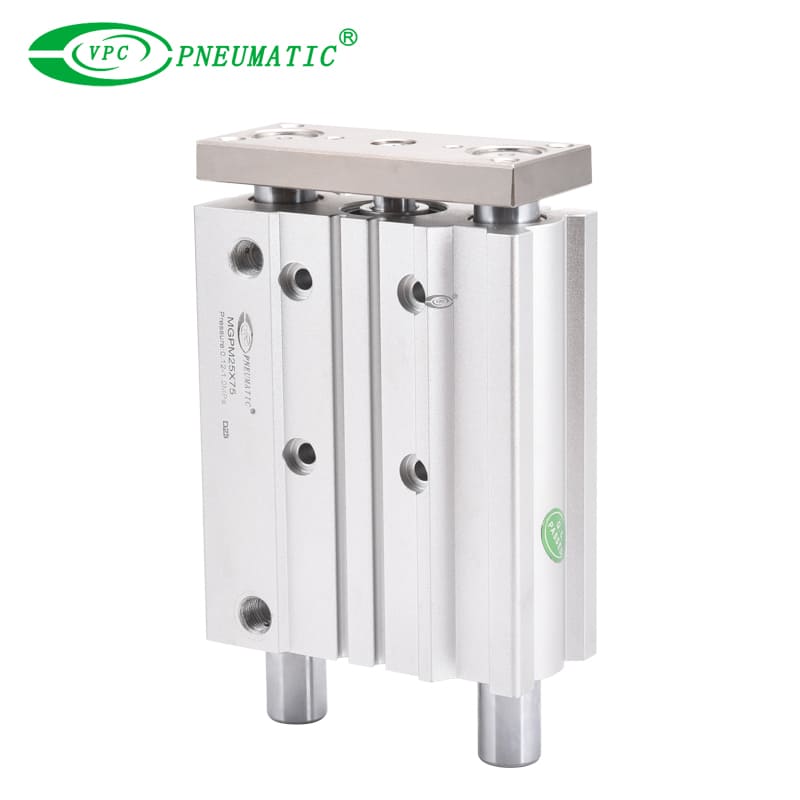

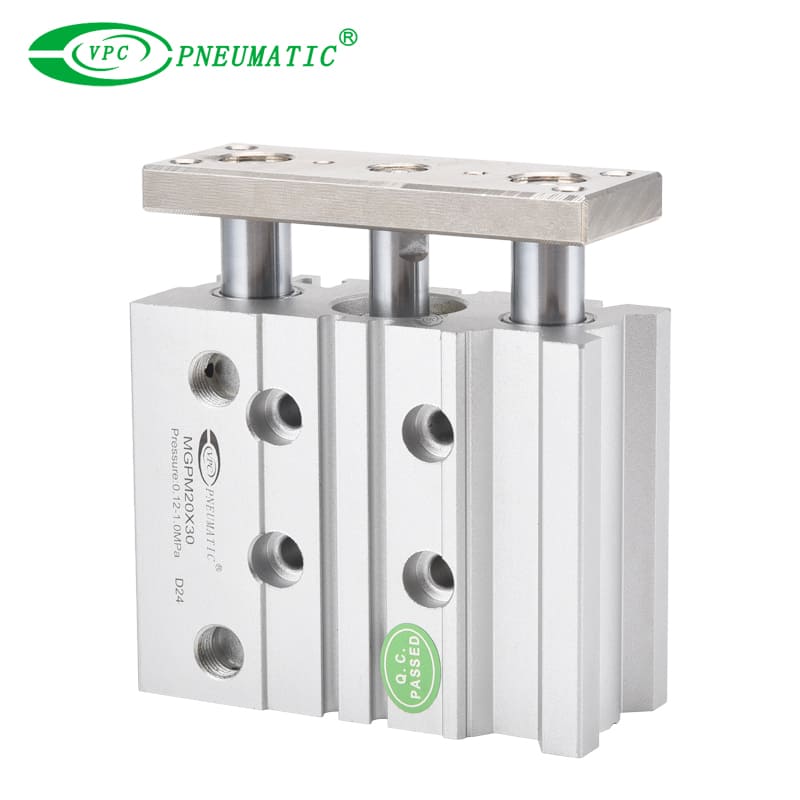

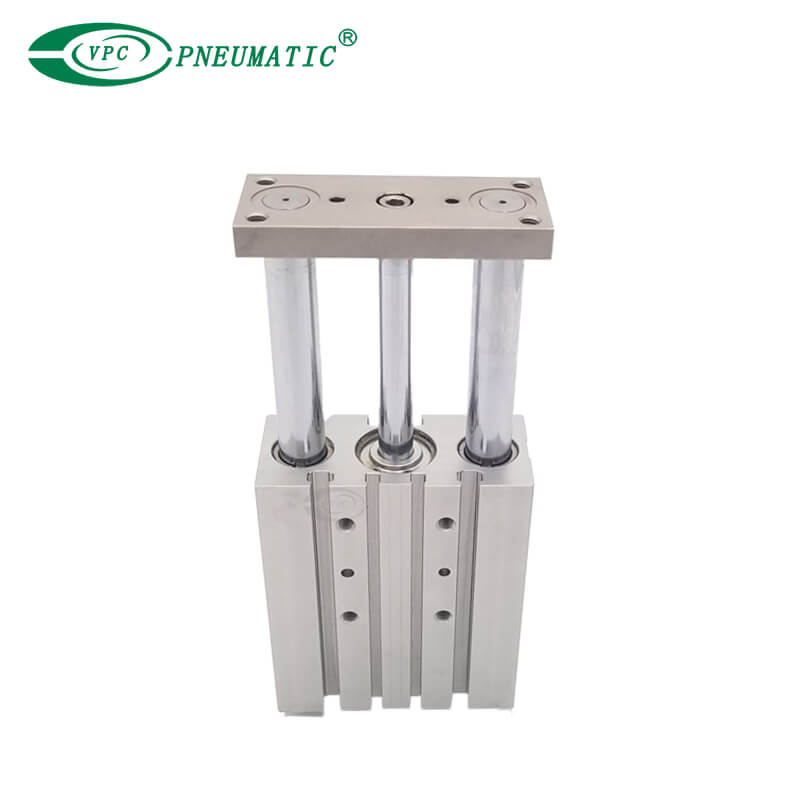

Description du produit
Le cylindre de guidage compact MGPM est conçu pour les applications de chargement élevé trouvées dans la manipulation, le levage et l'arrêt des matériaux. Le cylindre utilise une conception ultra-compacte en incorporant le corps du cylindre dans le cadre du corps de guidage. À mesure que la longueur de course augmente, la longueur du roulement de même fait, améliorant ainsi la capacité de charge du cylindre.
Spécifications du produit
| Alésage (mm) | 12 | 16 | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 100 | |
| Moyen de travail | Air propre (filtration de 40 μm) | ||||||||||
| Type d'acteur | Double-jeu | ||||||||||
| Pression de preuve | 1,5 MPA | ||||||||||
| Max. Pression de travail | 1.0MPA | ||||||||||
| Min. Pression de travail | 0,12 MPA | 0,1 MPA | |||||||||
| Température de travail | -10 à 60 ℃ (pas de congélation) | ||||||||||
| Plage de vitesse | 50 à 500 mm / s | 50 à 400 mm / s | |||||||||
| Type de coussin | Pare-chocs en caoutchouc aux deux extrémités | ||||||||||
| Lubrification | Non requis (non-lubrifiant) | ||||||||||
| Tolérance de l'AVC | + 1,5 mm 0 mm | ||||||||||
| Accuation non rotante | Roueur de glissière | ± 0,08 ° | ± 0,07 ° | ± 0,06 ° | ± 0,05 ° | ± 0,08 ° | |||||
| Baude à billes portant | ± 0,01 ° | ± 0,09 ° | ± 0,08 ° | ± 0,06 ° | ± 0,05 ° | ||||||
| Taille du port | M5x0.8 | G1 / 8 | G1 / 4 | G3 / 8 | |||||||

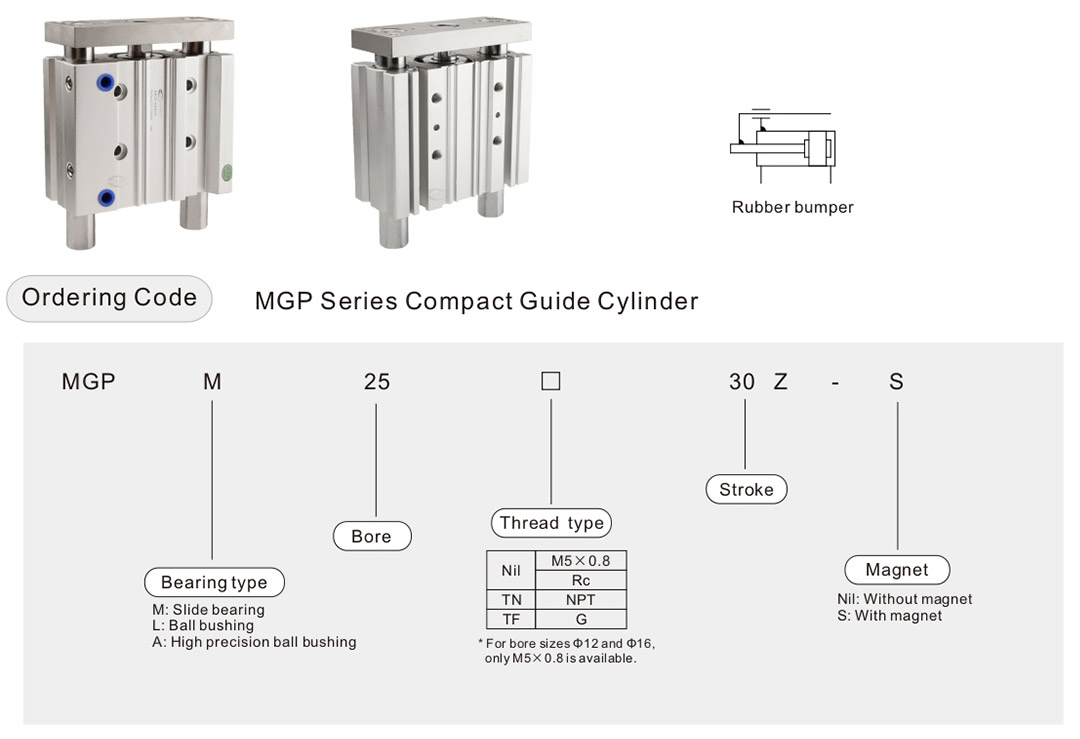

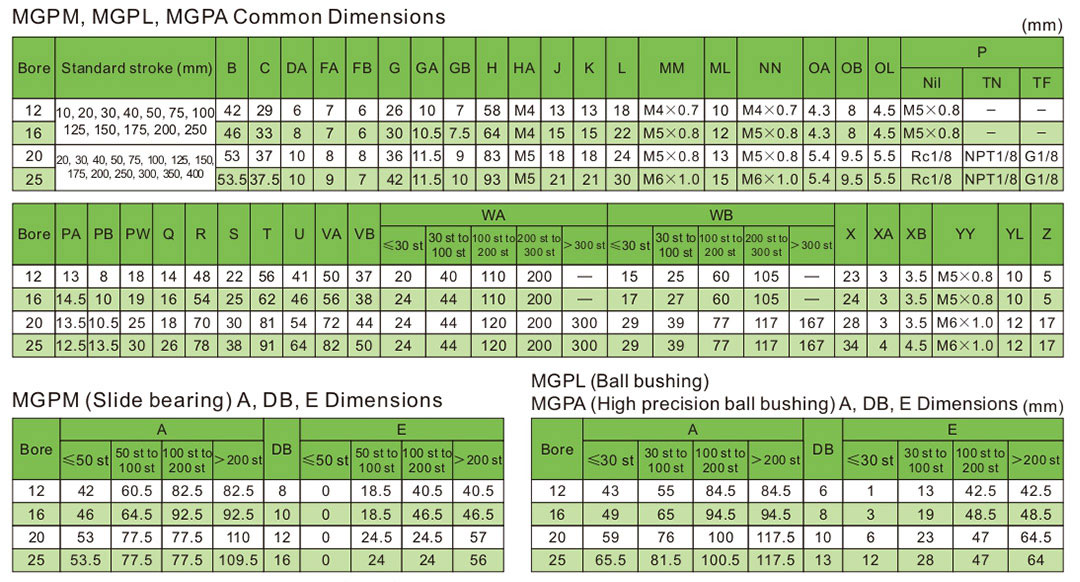

Dimensions principales

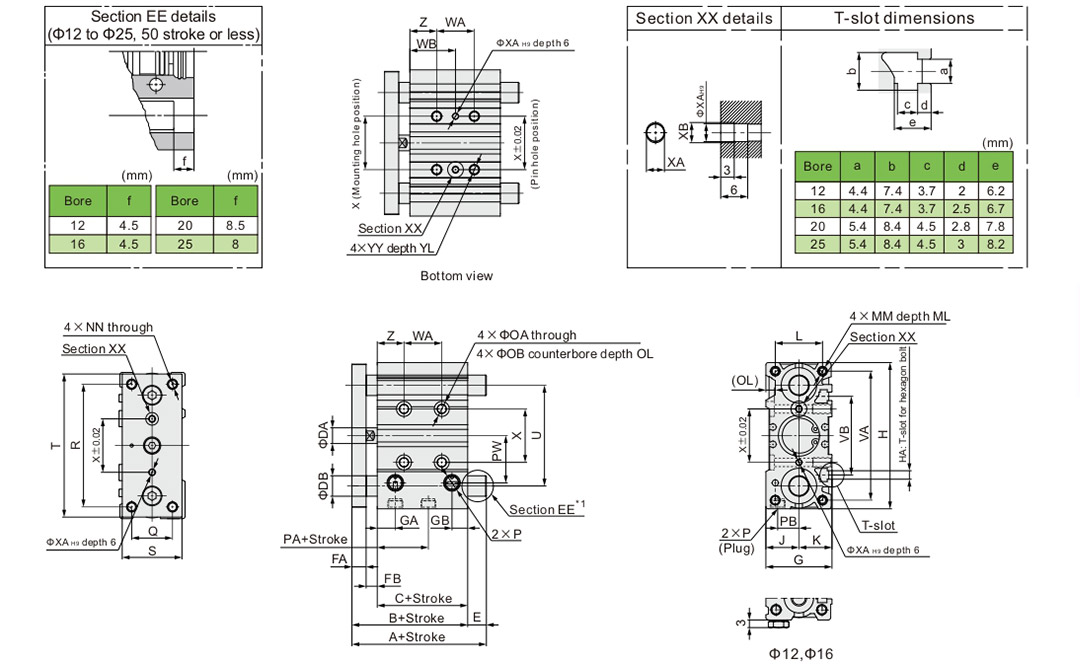

* 1) Reportez-vous à la section Détails EE pour la forme de φ12 à φ25 avec une course 50 ou moins.
* 2) L' utilisation d' une fente (largeur xa, longueur xb, profondeur 3) permet une tolérance de pas de broche détendue , avec le trou de la broche (φxa h9 , profondeur 6) comme référence , sans affecter la précision de montage .
* 3) Pour la taille de l'alésage φ12 et φ16, seul le port M5 × 0,8 est disponible.
* 4) Pour la taille de l'alésage φ20 ou plus, le choix de RC, NPT, le port G est disponible.

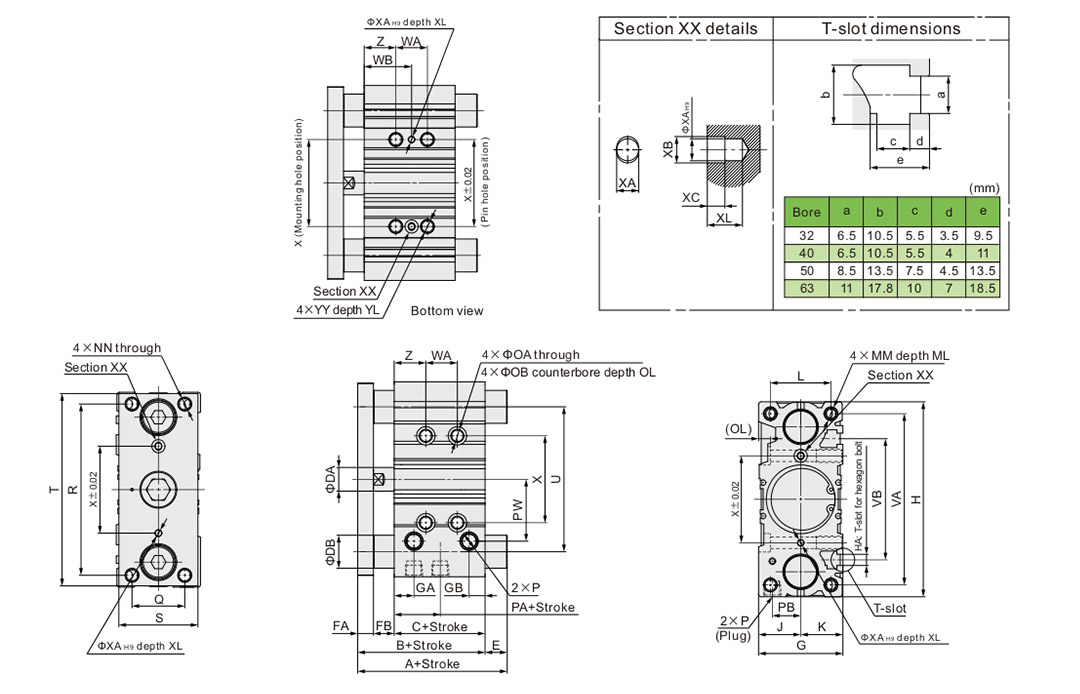

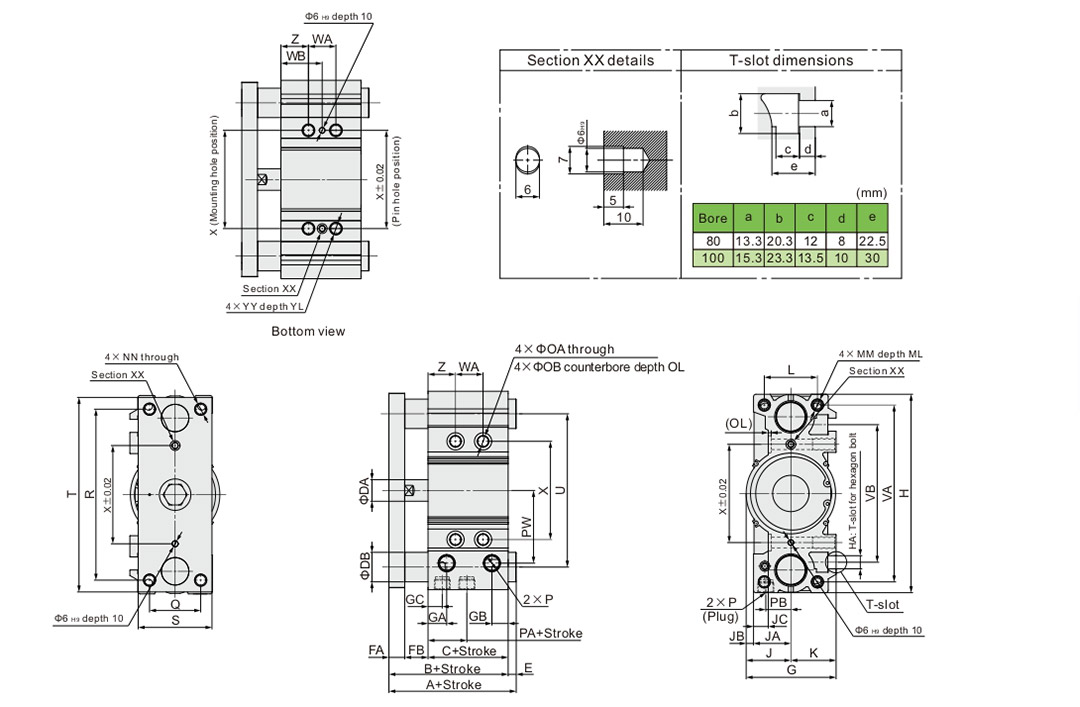

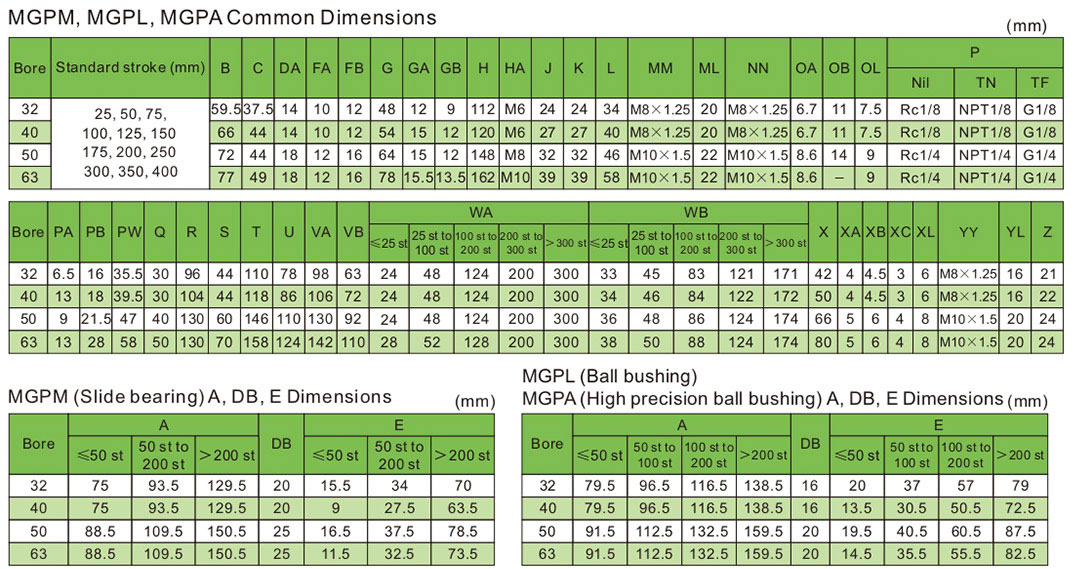

* 1) L' utilisation d' une fente (largeur xa, longueur xb, profondeur xc) permet une tolérance de pas de broche détendue , avec le trou de la broche (φxa h9 , profondeur xl) comme référence , sans affecter la précision de montage .
* 2) Choix de RC, NPT, G Port est disponible.

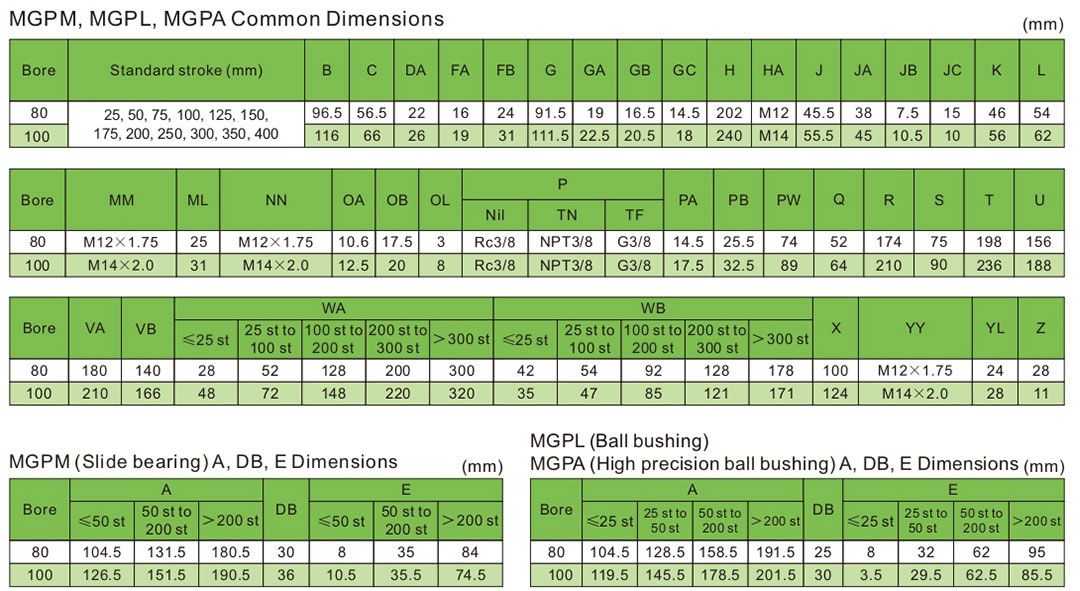

* 1) L' utilisation d' une fente (largeur x6, longueur 7, profondeur 5) permet une tolérance à la hauteur de la broche détendue, avec le trou de la broche ( φ6 H9 profondeur , 10 ) comme référence , sans affecter la précision du montage .
* 2) Choix de RC, NPT, G Port est disponible.
