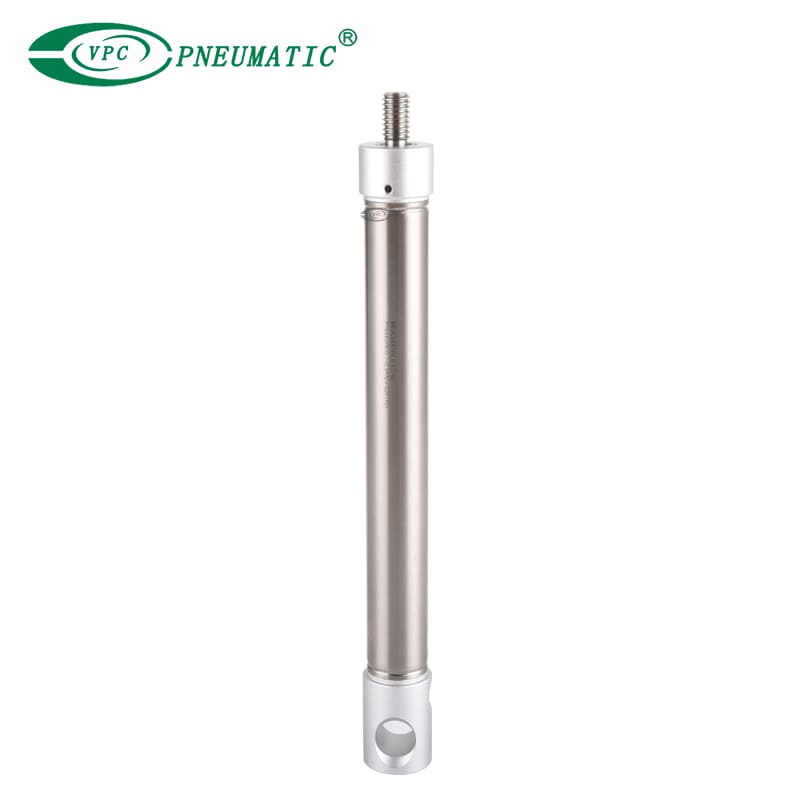

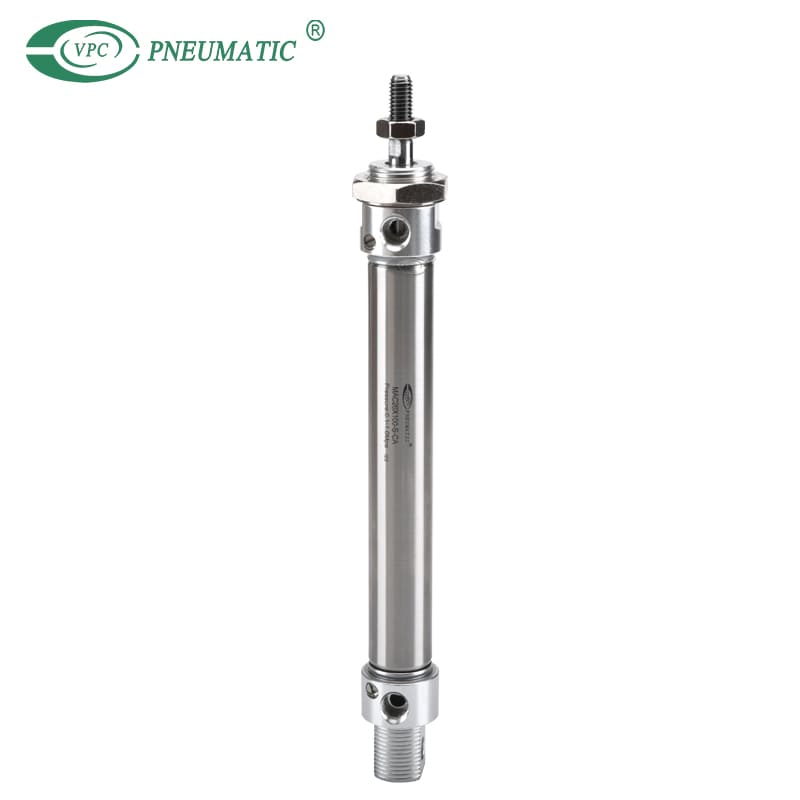

Mini-cylindre en acier inoxydable série MA, type à extrémité plate, gros alésage aux normes européennes

Mini-cylindre en acier inoxydable série MA, type à extrémité plate, gros alésage aux normes européennes

Mini cylindre doté d'une structure compacte, d'un petit volume et d'un poids léger ;
La précision de guidage de la tige de piston est élevée et aucun lubrifiant supplémentaire n'est nécessaire ;
Le baril en acier inoxydable de la tige de piston permet au cylindre de s'adapter à un environnement de travail corrosif général ;
Il existe des cylindres et des accessoires avec plusieurs spécifications d'installation pour votre choix ;
Il a un petit diamètre de cylindre et une réaction rapide, adapté à l'environnement de travail à fréquence plus élevée.

Modèle:

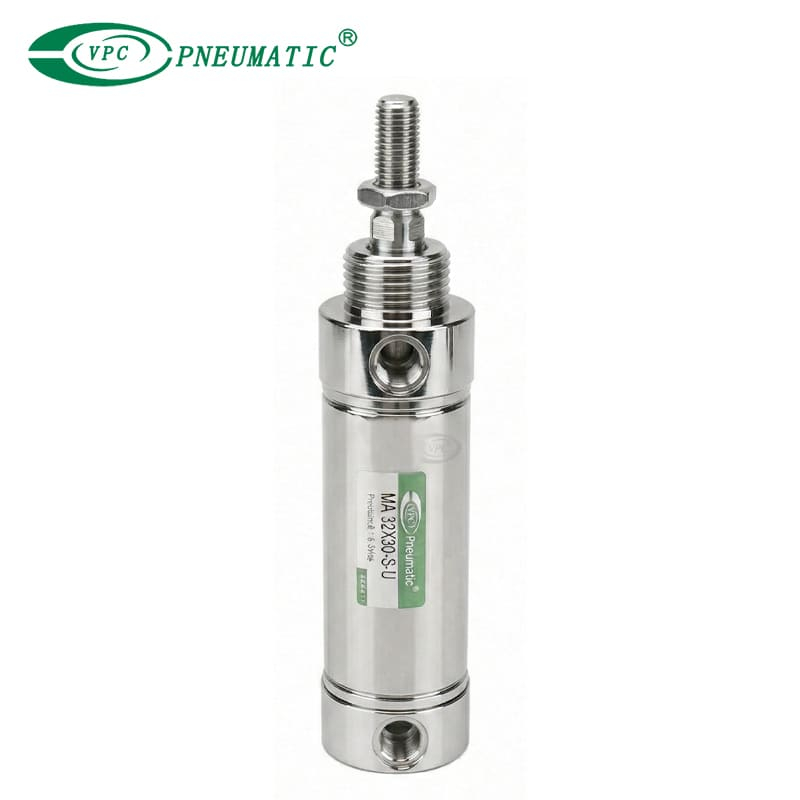

SMA 32x30-U
Marque de produit:
VPC Pneumatic
code produit:
8412310090

Type d'acteur:	Double-jeu Simple effet
Température de fonctionnement:	5 ~ 70 °C
Pression de travail:	0,1 ~ 0,9 MPa 0,2 ~ 0,9 MPa
Pression garantie:	1,5 MPA
Plage de vitesse:	50 ~ 800 mm/s 30 ~ 800 mm/s
État de disponibilité:



enquête Ajouter au panier

Description du produit

■ Caractéristique du produit

1. Le piston adopte une structure de joint bidirectionnelle hétérogène. Il a une taille compacte et a la fonction de réserve de graisse.

2. Le capot avant est doté d'un pare-chocs fixe qui peut réduire l'impact du changement de direction du cylindre.

3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.

4. Les couvercles avant et arrière et le bloc en acier inoxydable adoptent une structure à roulement riveté pour former une connexion fiable.

5. Le corps du cylindre est doté de tuyaux en acier inoxydable de haute précision pour produire une résistance élevée et une résistance à la corrosion.

6. Il existe des cylindres et des accessoires de montage avec plusieurs spécifications pour votre choix.

■ Symbole

Symbole du cylindre pneumatique rond MA

Code de commande du vérin pneumatique rond MA

Spécifications du produit

Alésage (mm)		16	20	25	32	40	50	63
Type de montage	MSA MTA	Acteur unique					-
	MA MAD MAJ	Double-jeu					-
	MAR	-	Double-jeu
	MAC MACD MACJ	-	Double effet avec coussin
Moyen de travail		Air pur (filtration 40um)
Pression de travail	Double-jeu	0,1 à 1,0MPa
	Acteur unique	0,2 à 1,0MPa
Pression garantie		1,5 MPA
Température de travail		-20 à 70 ℃
Plage de vitesse		Agissant double: 30 à 500 mm / s simple Agissant: 50 à 500 mm / s
Tolérance à l'AVC		Course≤150+1,0 Course>150+1,4 0 0
Type de coussin		MAC MACD MACJ Série : Coussin réglable Autres séries : Bumper
Taille du port		M5x0.8	G1 / 8				G1 / 4

Dimensions principales

Dimensions du vérin pneumatique rond

Dimensions du cylindre MINI

■ Supports mini-cylindres série MA

Montage sur vérin pneumatique rond Montage sur mini-vérin à air Montage sur vérin à air rond Dimensions des raccords du vérin en Y Dimensions des raccords flottants
