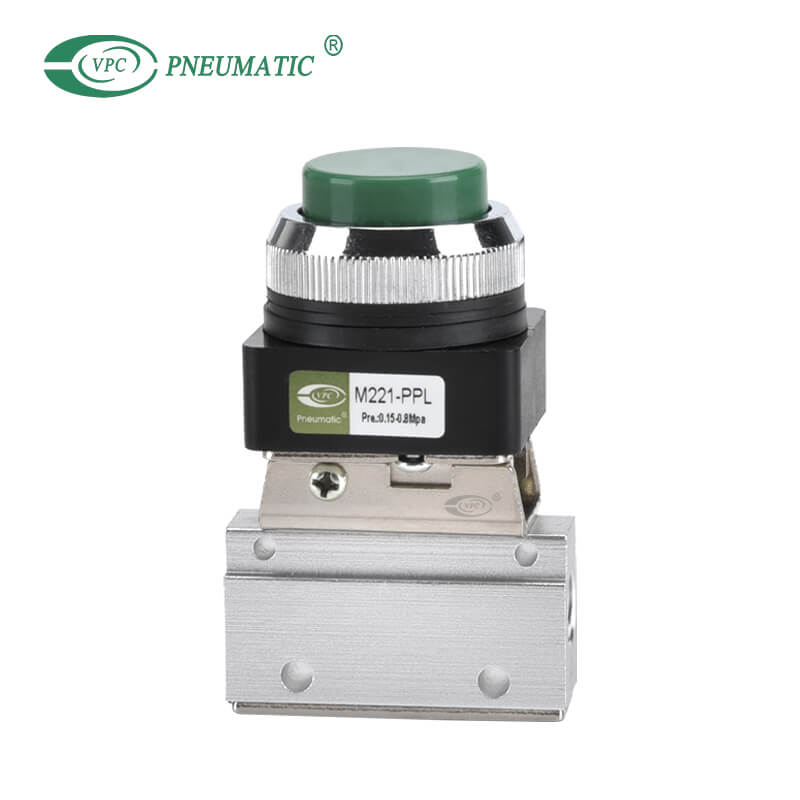

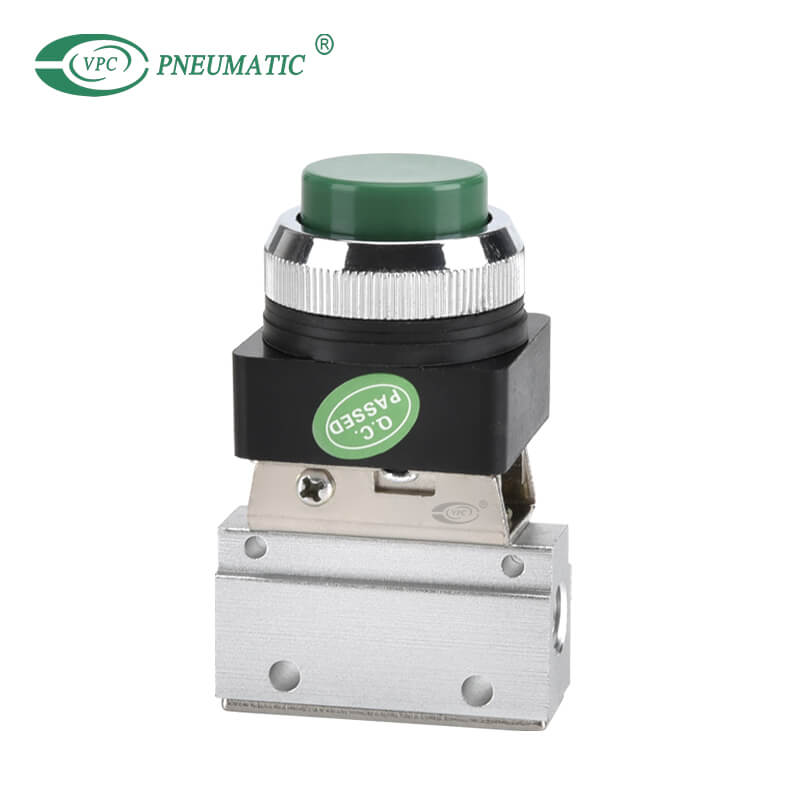

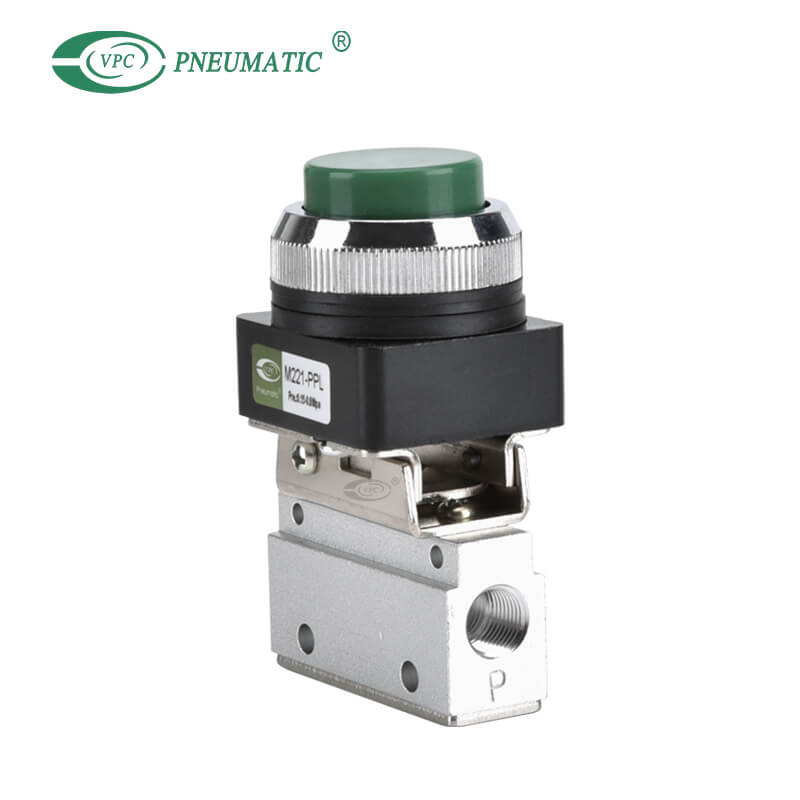

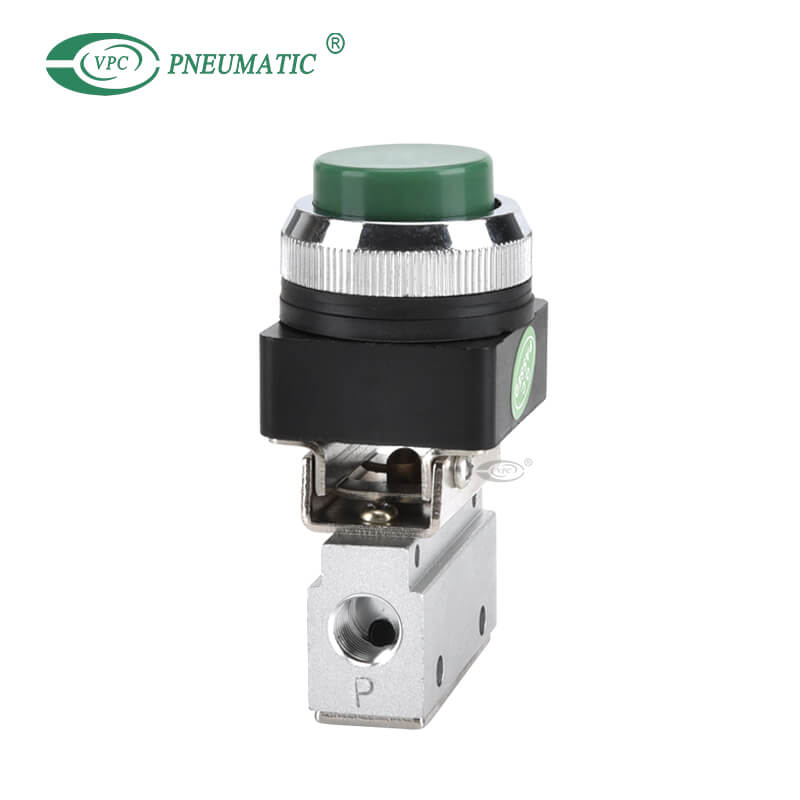

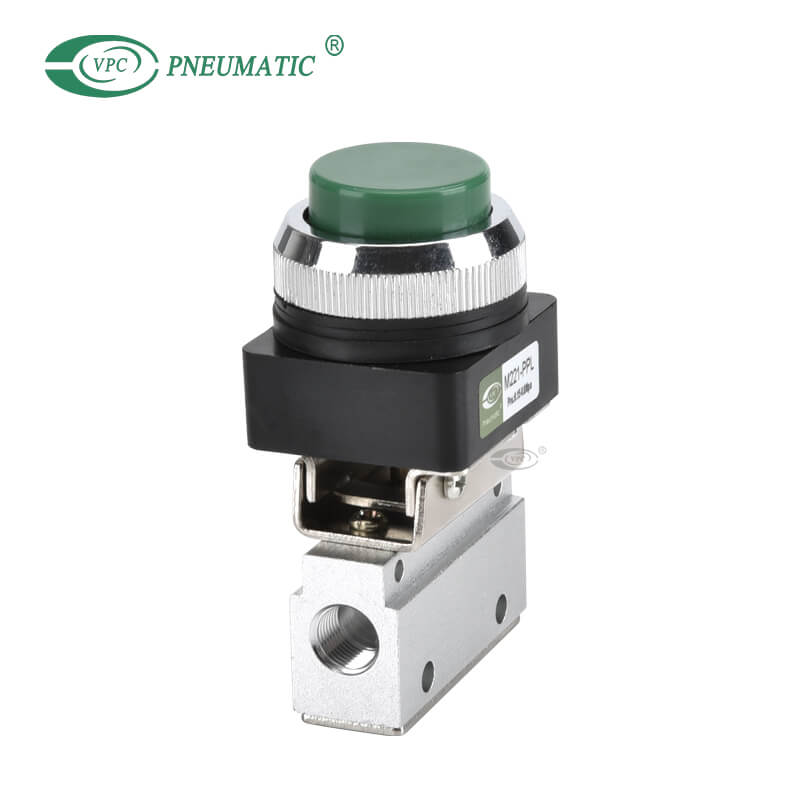

Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe
Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe
Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe
Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe
Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe
Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe

loading

Vanne mécanique série M221, 2 positions, 2 ports, bouton convexe

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
Vanne mécanique de la série M idéale pour contrôler des vérins ou des actionneurs pneumatiques en étant déclenchée par quelque chose se déplaçant sur le rouleau et en poussant le levier vers le bas, une fois passé, le levier revient par ressort. Simple à utiliser, à installer et à entretenir.
  • M221-PPL

  • VPC Pneumatic

  • 8412909000

Moyen de travail:
Mode de contrôle:
Pression de travail:
Température de fonctionnement:
Taille de joint:
État de disponibilité:

Description du produit

■  Caractéristique du produit

1. La sortie d'échappement est située sur le corps, ce qui est pratique pour installer un silencieux pour réduire le bruit et la pollution.

2. La force externe requise par le changement de direction des séries de M(x)B et M(x)R  est fourni par un mécanisme externe, qui peut être utilisé pour le test de position ou le fin de course du commutateur de course.

3. M(x)PP, M(x)PPL, M(x)PB, M(x)EB  et M(x)TB sont actionnés manuellement, possédant des joints de contrôle avec plusieurs formes de structure et adaptés à une application dans différentes conditions.

4. C'est dans la structure à colonne coulissante que la force de contrôle n'est pas influencée par la pression de service (c'est-à-dire qu'il n'y a pas d'effet de contre-pression) ; le cercle interne est scellé avec une bonne étanchéité et le changement de direction est sensible.

5. Pas besoin d'ajouter de l'huile pour la lubrification.

6. Le montage multiple le rend pratique à installer et à appliquer.

Symbole

valve pneumatique à bouton-poussoir

Spécifications du produit

ModèleM221
M322M522
Milieu de travailAir pur
Mode de contrôleCommande mécanique/commande manuelle
LubrificationNon
Pression de travail0,15 à 0,8 MPa
Pression maximale1,2 MPa
Température de travail-5 à 80℃
Taille des jointsG1/8', G1/4'

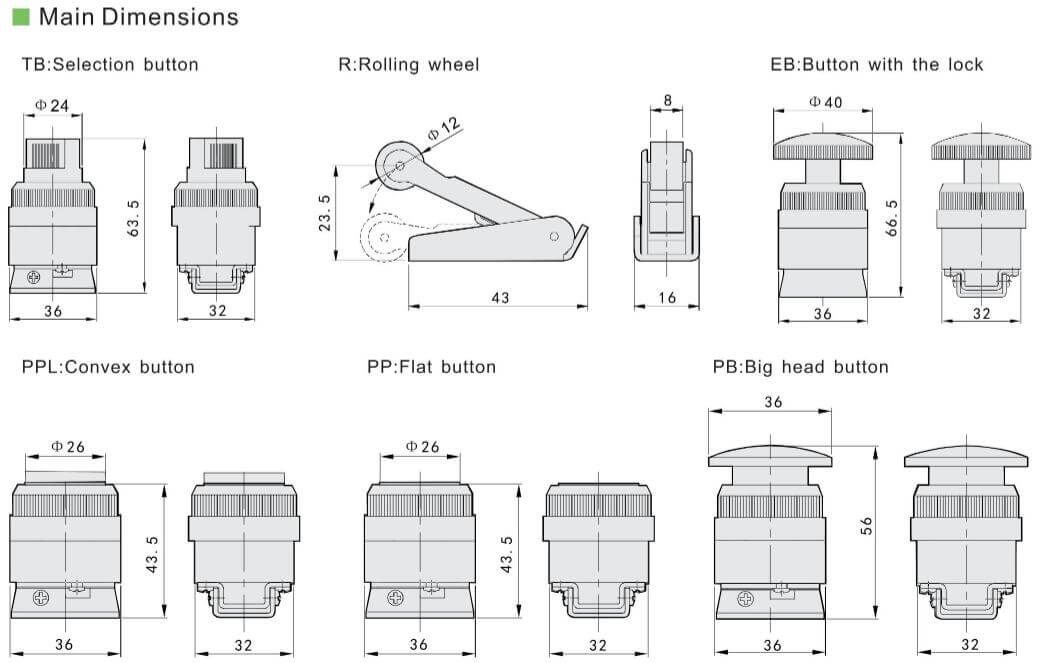

Dimensions principales

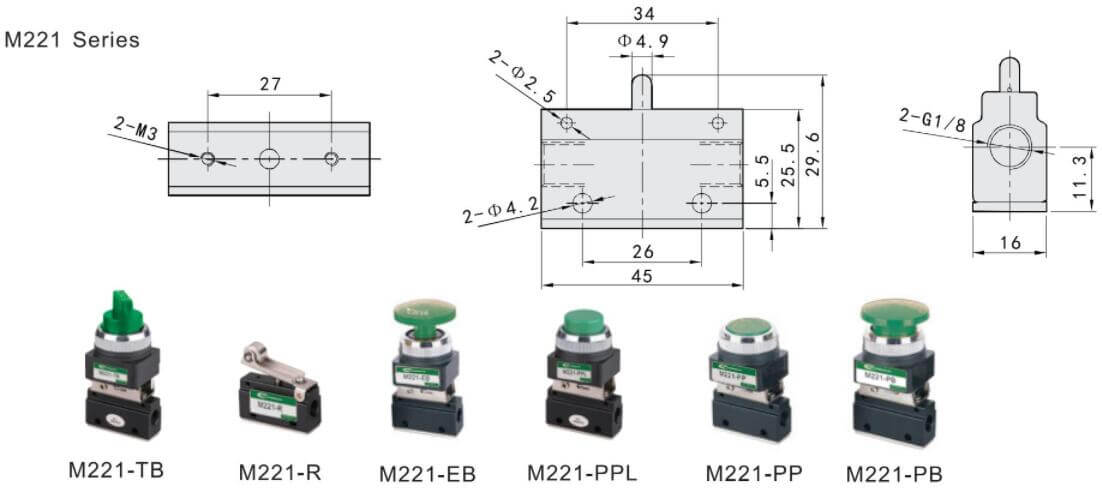

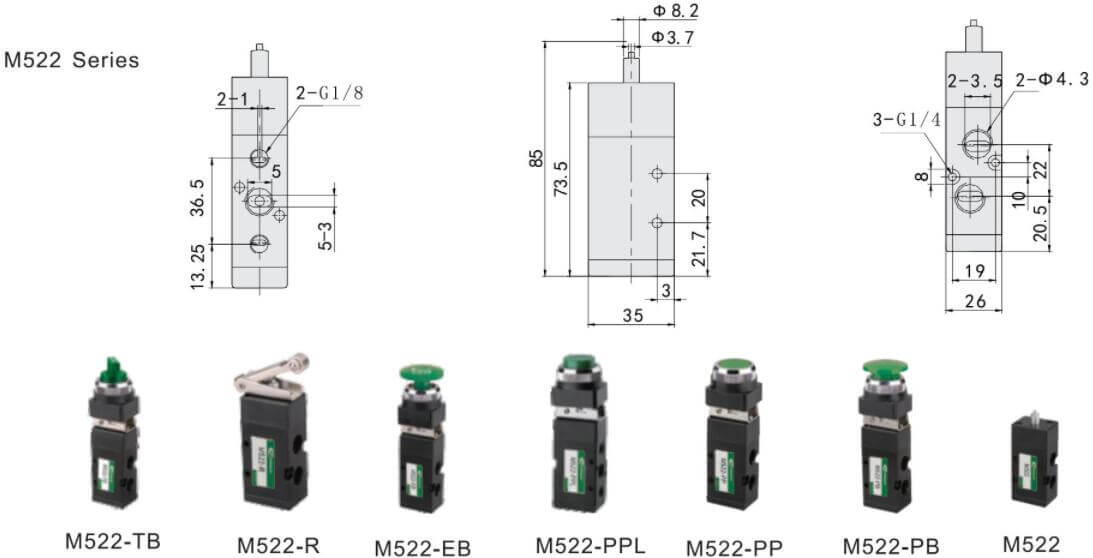

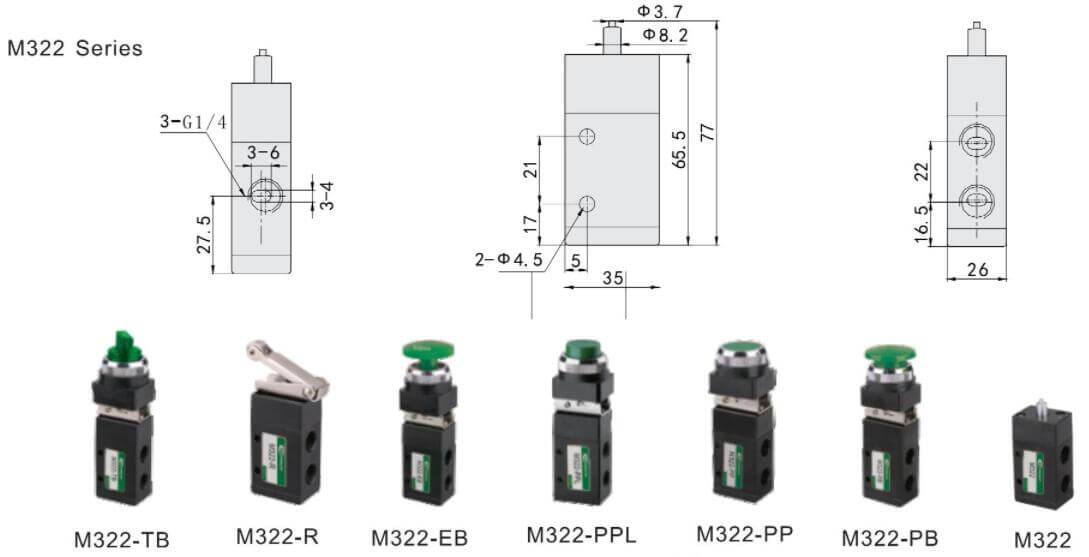

dimensions de la vanne pneumatique à bouton-poussoirDimensions de la vanne mécanique M221M322 Dimensions de la vanne mécaniqueM522 Dimensions de la vanne mécanique

Catalogue PDF

FAQ sur les produits

1. Qu'est-ce qu'une vanne pneumatique à bouton-poussoir ?

Les vannes pneumatiques à bouton-poussoir sont utilisées pour signaler manuellement d’autres dispositifs pneumatiques au sein d’un système. Ils sont disponibles avec une variété d'opérateurs à boutons-poussoirs, notamment des boutons de type champignon, plats, saillants, à molette et sélecteurs disponibles en rouge, vert ou noir.


2. Comment fonctionne une vanne à bouton-poussoir ?

Elles sont également connues sous le nom de vannes à bouton-poussoir et sont conçues pour être installées dans des endroits restreints. Les vannes normalement ouvertes se ferment lorsque le bouton est enfoncé et s'ouvrent par ressort lorsque le bouton est relâché. Les vannes normalement fermées s'ouvrent lorsque le bouton est enfoncé et le ressort se ferme lorsque le bouton est relâché.


3. Qu'est-ce qu'un bouton poussoir 3/2 voies  soupape?

Les vannes 3/2 voies disposent de trois ports de connexion et de deux positions qui peuvent être pilotées via une électrovanne. Ils sont utilisés pour contrôler un vérin à simple effet, pour entraîner des actionneurs pneumatiques, utilisés comme vanne de soufflage, comme vanne de surpression et dans les applications sous vide.


Si vous avez besoin de ce produit ou si vous avez des questions, veuillez contacter VPC pneumatique !
