| Classe de préotection: | |
|---|---|
| Consommation d'énergie: | |
| Plage de pression: | |
| Taille du port disponible: | |

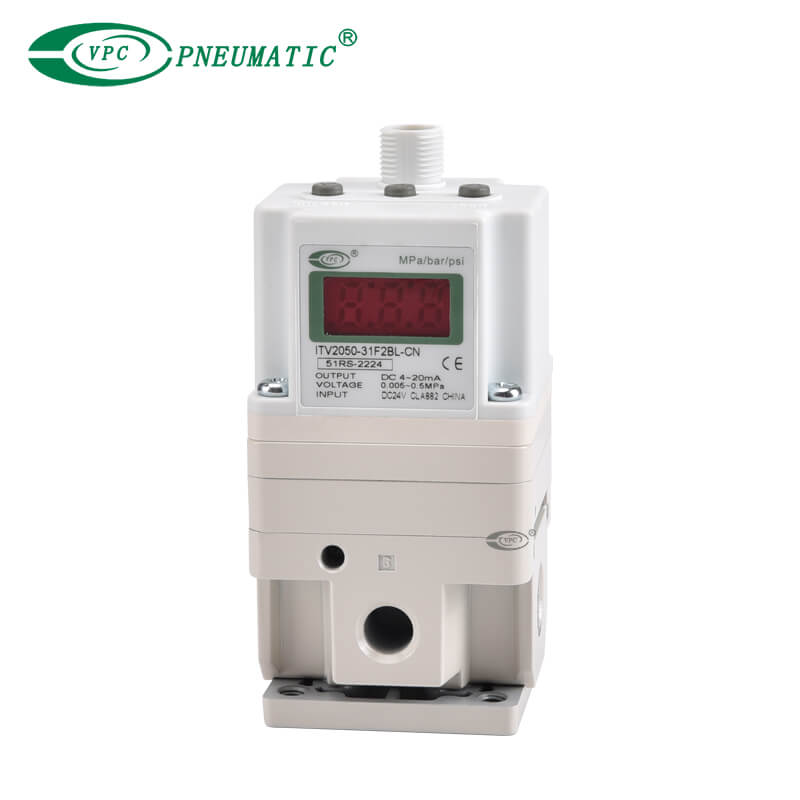

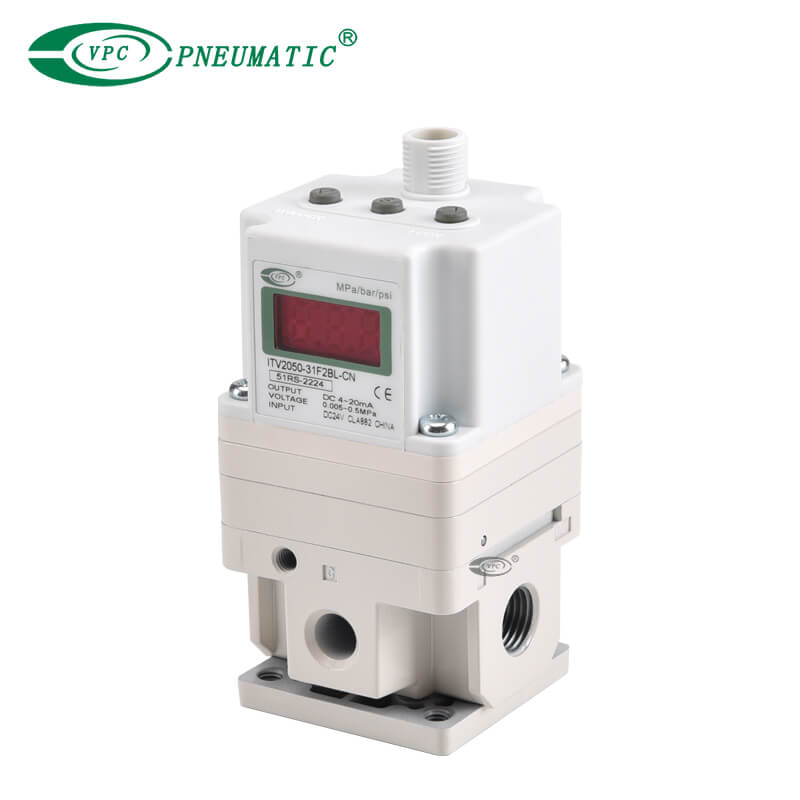

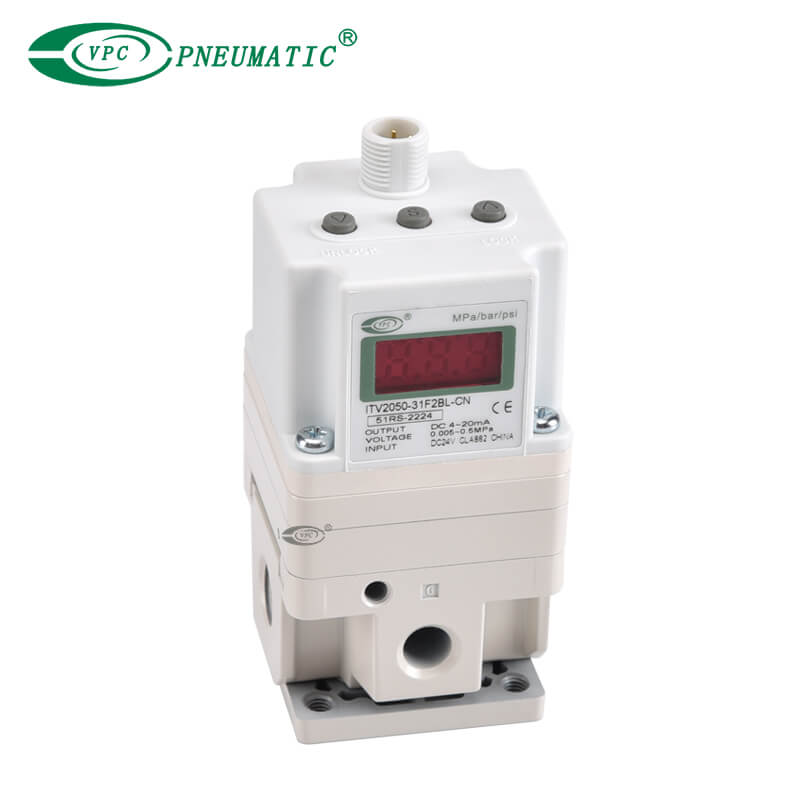

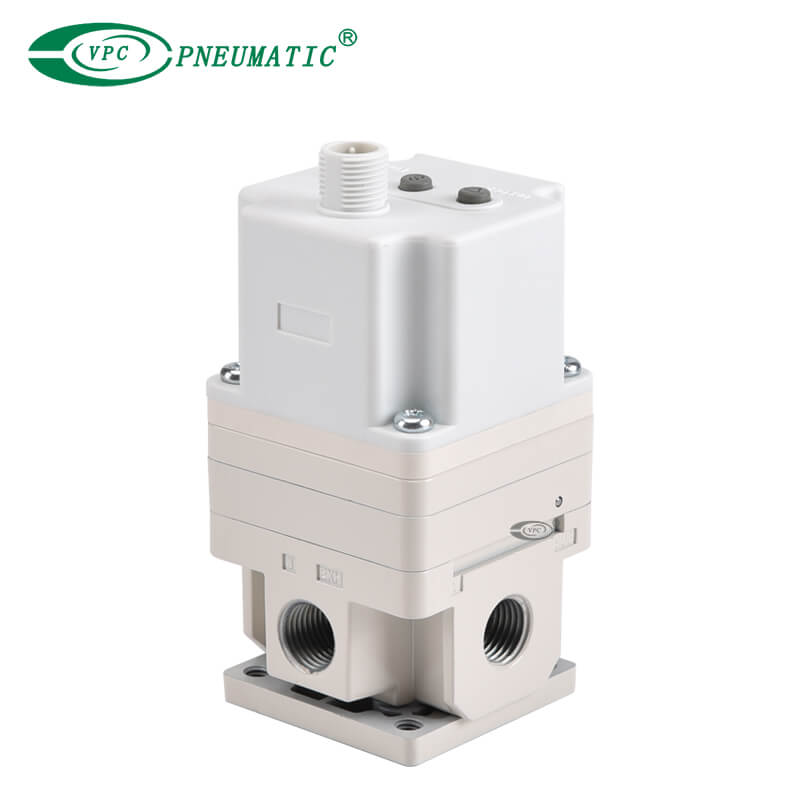

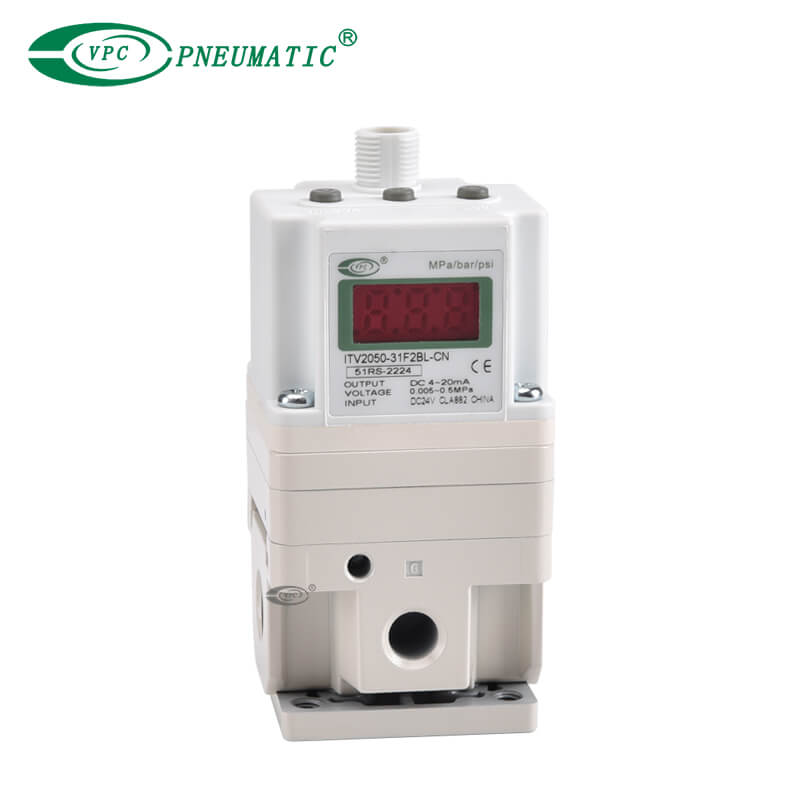

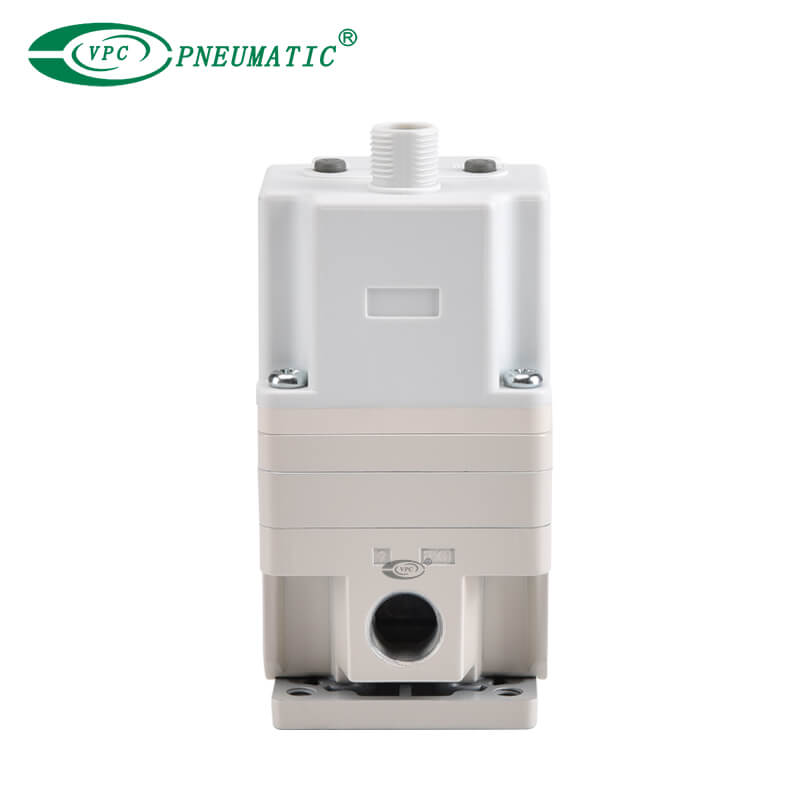

Description du produit
1) Mode proportionnel électrique, réalisant le contrôle non pole de la pression de sortie.
2) Il peut réaliser la télécommande et le contrôle du programme.
3) Par rapport à un contrôle intermittent, le système est simplifié et les composants sont considérablement réduits.
4) Comparé à une valve proportionnelle hydraulique, un petit volume, un poids léger, une structure compacte, un léger et un faible coût, mais la vitesse de réponse est beaucoup plus lente que le système hydraulique, plus sensible aux changements de charge.
5) Faible consommation d'énergie: moins de 4W (formulaire de communication).
6) Pas de feu, pas de pollution. Il est moins affecté par le changement de température.

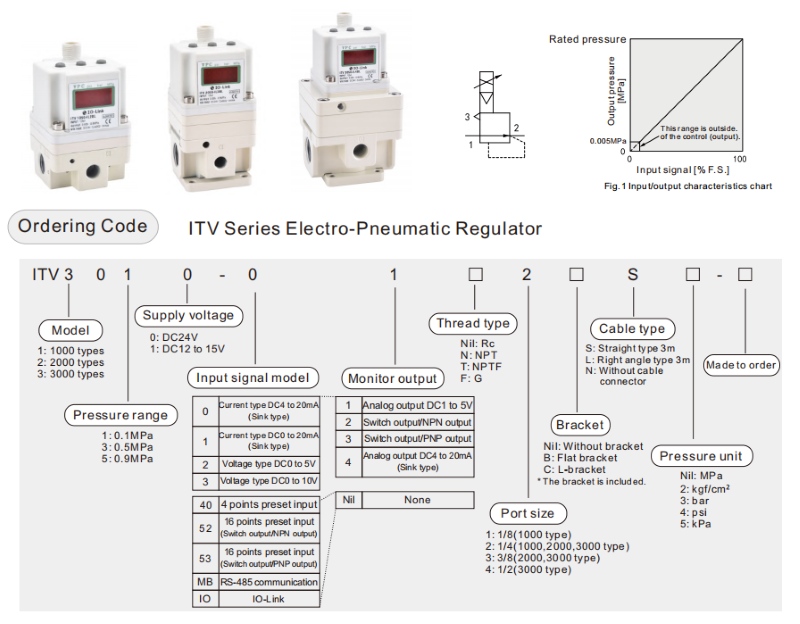

Spécifications du produit
| Modèle | Itv101 □ * 6) | Itv103 □ * 6) | ITV105 □ * 6) | |
| ITV201 □ | ITV203 □ | ITV205 □ | ||
| ITV301 □ | ITV303 □ | ITV305 □ | ||
| Min. pression d'alimentation | Régler la pression + 0,1 MPA | |||
| Max. pression d'alimentation | 0,2 MPA | 1.0MPA | ||
| Régler la plage de pression | 0,005 à 0,1 MPA | 0,005 à 0,5 MPA | 0,005 à 0,9 MPA | |
| Alimentation électrique | Tension | 24VDC ± 10%, 12 à 15VDC | ||
| Consommation actuelle | Tension d'alimentation 24 Type VDC: 0,12 A ou moins Tension d'alimentation 12 à 15 Type de VDC: 0,18 A ou moins | |||
| Signal d'entrée | Type actuel * 1) | 4 à 20 MADC, 0 à 20 MADC (type d'évier) | ||
| Type de tension | 0 à 5 VDC, 0 à 10 VDC | |||
| Entrée prédéfinie | 4 points (négatif commun), 16 points (pas de polarité commune) | |||
| Impédance d'entrée | Type actuel | 250Ω ou moins * 5) | ||
| Type de tension | Environ 6,5kΩ | |||
| Entrée prédéfinie | Tension d'alimentation 24 Type VDC: Env. 4,7 kΩ Tension d'alimentation 12 Type VDC: Env. 2,0 kΩ | |||
Signal de sortie * 2) (Sortie du moniteur) | Sortie analogique | 1 à5 VDC (Impédance de sortie: environ 1 kΩ) 4 à 20 MADC (type d'évier) (impédance de sortie: 250 kΩ ou moins) Précision de sortie ± 6% FS ou moins | ||
| sortie swtich | NPN Open Collector Sortie: Max. 30 V, 80 Ma PNP Open Collector Sortie: Max. 80 mA | |||
| Linéarité | ± 1% FS ou moins | |||
| Hystérèse | 0,5% FS ou moins | |||
| Répétabilité | ± 0,5% FS ou moins | |||
| Sensibilité | 0,2% FS ou moins | |||
| Caractéristiques de la température | ± 0,12% FS / ℃ ou moins | |||
| Affichage de la pression de sortie * 3) | Précision | ± 2% FS ± 1 chiffre ou moins | ||
| Unit | MPA: 0,001, kgf / cm 2: 0,01, bar: 0,01, psi: 0,1 * 4) , kpa: 1 | |||
| Température ambiante et fluide | 0 à 50 ℃ (pas de condensation) | |||
| Enceinte | IP65 | |||
Note
* 1) DC4 à 20mA de type 2 fils n'est pas disponible. La tension d'alimentation (DC24V ou DC12 à 15V) est requise.
* 2) Sélectionnez une sortie analogique ou une sortie de commutation. De plus, lorsque la sortie du commutateur est sélectionnée, sélectionnez la sortie NPN ou la sortie PNP.
Lors de la mesure de la sortie analogique ITV de DC1 à 5V, si l'impédance de charge est inférieure à 100kΩ, la sortie analogique
La précision de la surveillance de ± 6% (durée complète) peut ne pas être disponible. Le produit avec une précision de ± 6%
est fourni sur votre demande. La pression de sortie n'est pas affectée.
* 3) Le réglage des valeurs numériques tels que le réglage zéro / span ou le type d'entrée prédéfini est défini sur la base du min.
unités pour affichage de la pression de sortie (par exemple 0,001 à 0,500 MPa). Notez que l'unité ne peut pas être modifiée.
* 4) le min. L'unité des types de 0,9 MPA (130PSI) est 1Psi.
* 5) Valeur pour l'état sans circuit de courant sur le courant inclus. Si une allocation est fournie pour un circuit de sur-courant, l'entrée
L'impédance varie en fonction du courant d'entrée. Il s'agit de 350Ω ou moins pour un courant d'entrée de DC20MA.
* 6) La série ITV1000 est une spécification sans graisse (pièces en contact avec du liquide).
* 7) Les caractéristiques ci-dessus sont confinées à l'état statique. Lorsque l'air est consommé du côté de la sortie, la pression peut fluctuer.
Dimensions du produit
