Description du produit

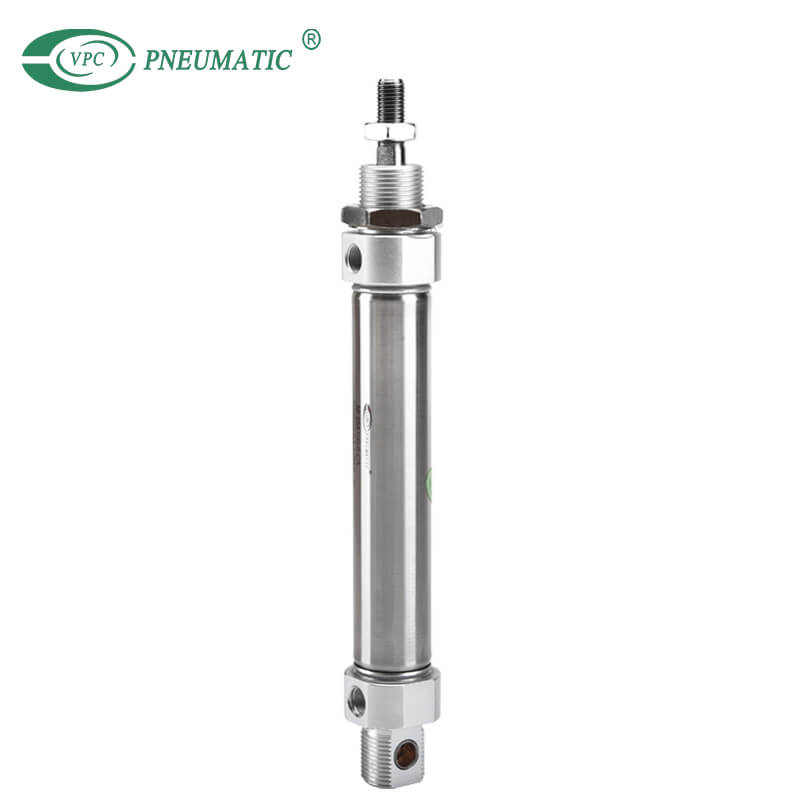

Tubes en acier inoxydable de la série MI, les vérins pneumatiques sont disponibles dans des alésages de 8 et 40 mm avec des longueurs de course de 10 mm à 250 mm. Disponible en 3 types de montage pour plus de polyvalence. Les détecteurs sont disponibles en types de montage sur bande et sur rail.
1. Conformément à la norme ISO6432.
2. Les capots avant et arrière possèdent un pare-chocs fixe qui peut réduire l'impact du changement de direction du cylindre.
3. Il existe plusieurs modes de couverture arrière, ce qui rend l'installation du cylindre plus pratique.
4. Les couvercles avant et arrière et le bloc en acier inoxydable adoptent une structure à roulement riveté pour former une connexion fiable.
5. La tige de piston et le corps du cylindre en acier inoxydable permettent au cylindre d'adapter l'environnement de travail général à la corrosivité.
6. Il existe des cylindres et des accessoires avec plusieurs spécifications d'installation pour votre choix.
Spécifications du produit
| Alésage （mm） | 8 | 10 | 12 | 16 | 20 | 25 | 32 | 40 | |
| Type d'acteur | Double effet, simple ressort de sortie, simple effet ressort de rappel | ||||||||
| Moyen de travail | Air propre (filtration de 40 μm) | ||||||||
| Plage de pression | Double-jeu | 0,05 à 0,7Mpa | |||||||
| Acteur unique | 0,2 à 0,7Mpa | ||||||||
| Pression garantie | 1,5 MPA | ||||||||
| Température de travail | -10 à 150℃ | ||||||||
| Plage de vitesse | 50 à 750 mm/s | ||||||||
Coussin taper | Série MIC : Coussin réglable Autres séries : Série anti-bosse | ||||||||
| Matériel | Tube en acier inoxydable | ||||||||
| Taille du port | M5x0.8 | G1 / 8 | G1 / 4 | ||||||
Dimensions principales
FAQ du produit
T1. Quelle est la norme ISO pour le vérin pneumatique ?
La norme ISO 6432 relative aux cylindres fait référence aux dimensions du produit de base et à la taille du cylindre lorsque les supports et accessoires sont utilisés.
Q2. Qu'est-ce que la taille de la course dans le cylindre pneumatique?
Les cylindres sont disponibles dans des alésages de 8, 10, 12, 16, 20, 25, 32 et 40 mm, avec des longueurs de course de 10 mm à 500 mm. Les vérins à simple effet avec rappel par ressort dans le sens de la rentrée sont disponibles dans des longueurs de course jusqu'à 40 mm.
Q3. Comment augmenter la pression dans mon cylindre pneumatique?
Une autre façon d'augmenter ou de diminuer les forces générées par le cylindre est de choisir un cylindre avec un diamètre plus significatif (force plus grande) ou plus petit (moins de force). N'oubliez pas que plus le diamètre est grand, plus la surface du piston est grande et plus la pression est grande.
Q4. Comment ajustez-vous la vitesse du cylindre à air?
Lorsque le piston du cylindre s'étend, l'air derrière lui est comprimé car l'air ne peut pas s'échapper facilement. Lorsque vous resserrez la vis de commande de débit, le mouvement du piston ralentit car l'air est encore plus restreint. Contrôle la vitesse d'un cylindre ou restreint le flux d'air. Tournez simplement la soupape d'aiguille pour régler la vitesse de l'air.
Q5. Comment calculer la force du vérin pneumatique ?
Utilisez le diamètre du cylindre (d) pour calculer la zone de travail du cylindre (A), qui est A = π × d² / 4.
Déterminez la pression de travail (P) à l'intérieur du cylindre.
Multipliez la pression (P) par la surface (A). De cette façon, vous calculez la force de poussée théorique des cylindres pneumatiques (F), F = P × A.
◆ Calculatrice de force de cylindre pneumatique
Q6. Vendez-vous des kits de réparation de vérins pneumatiques ?
Oui, nous vendons tous types de kits de réparation de cylindres et autres accessoires. N'hésitez pas à nous contacter si vous en avez besoin !
