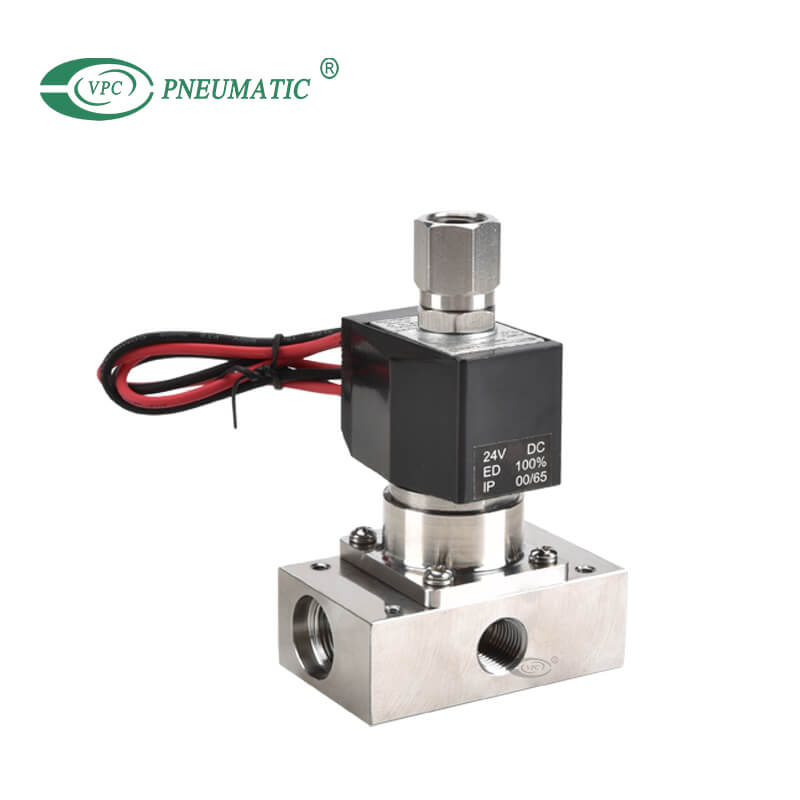

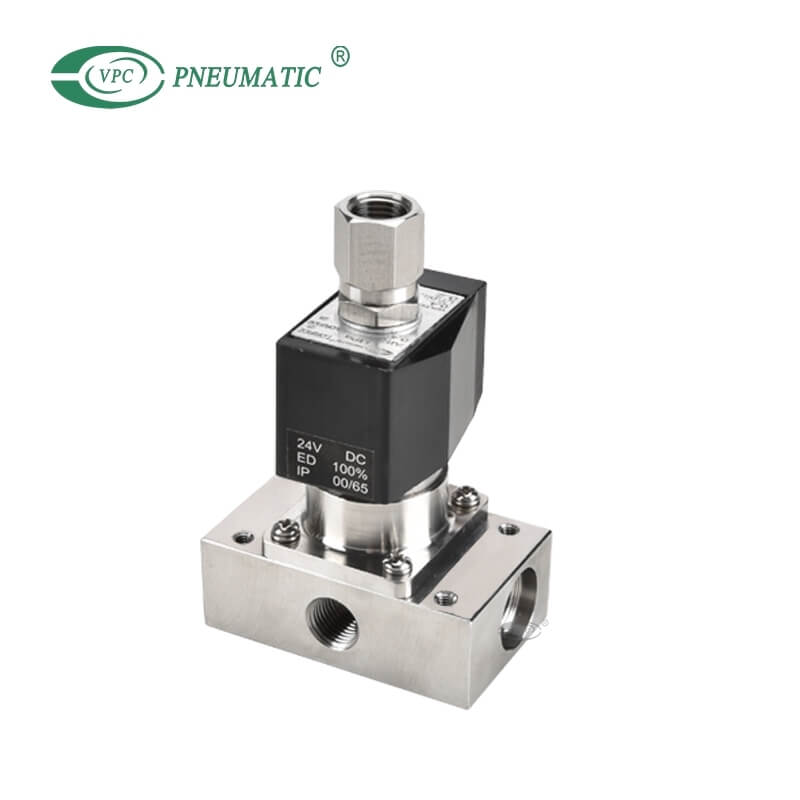

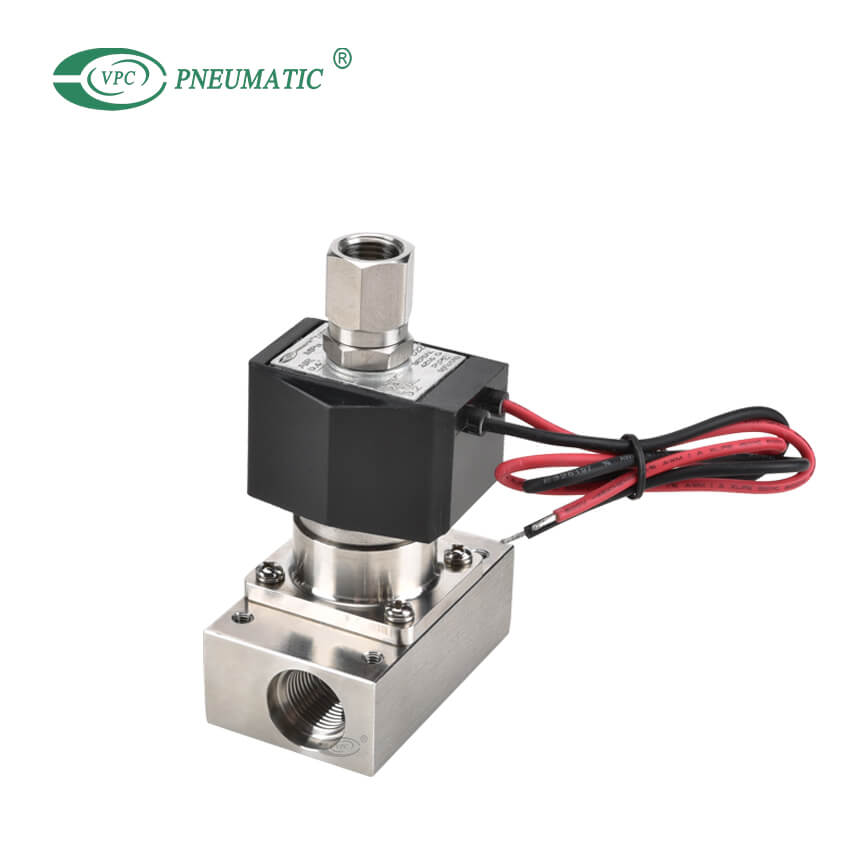

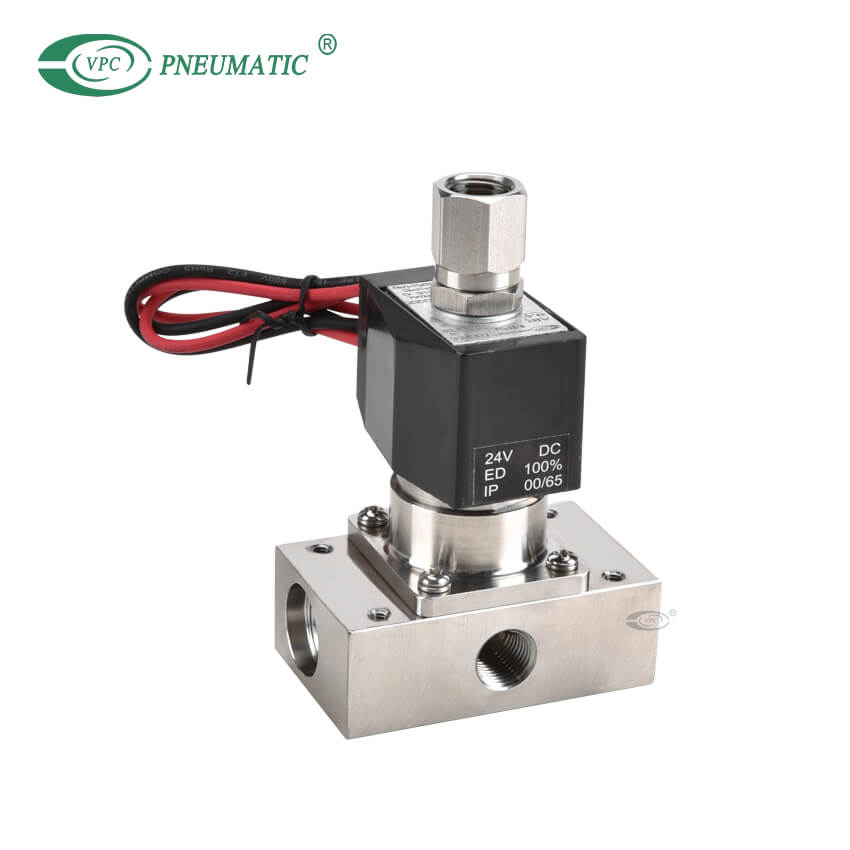

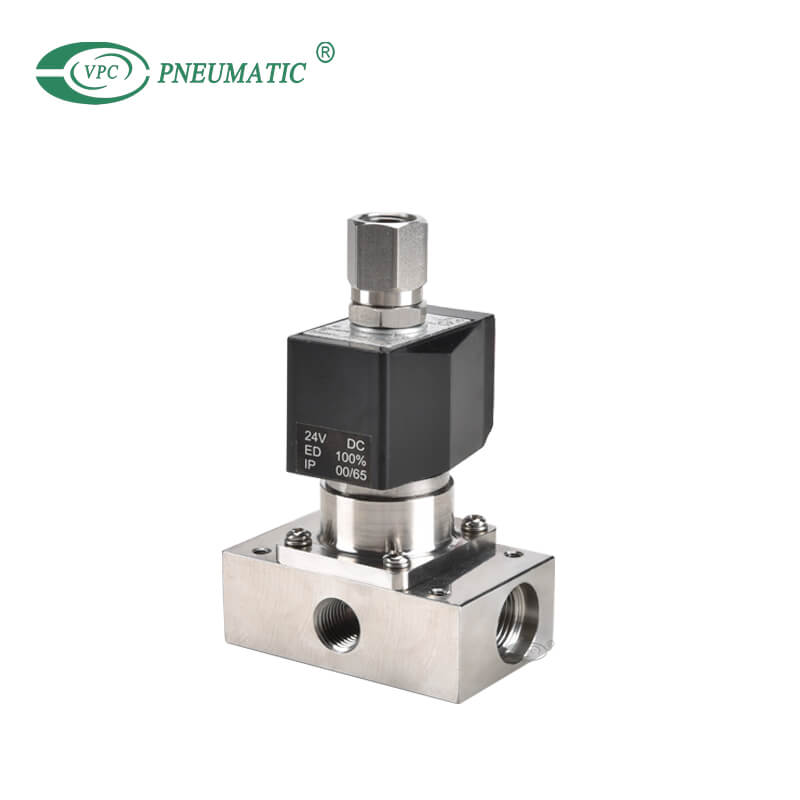

| Type de soupape: | |
|---|---|
| Sens de montage: | |
| Matériel: | |
| Garantie de qualité: | |

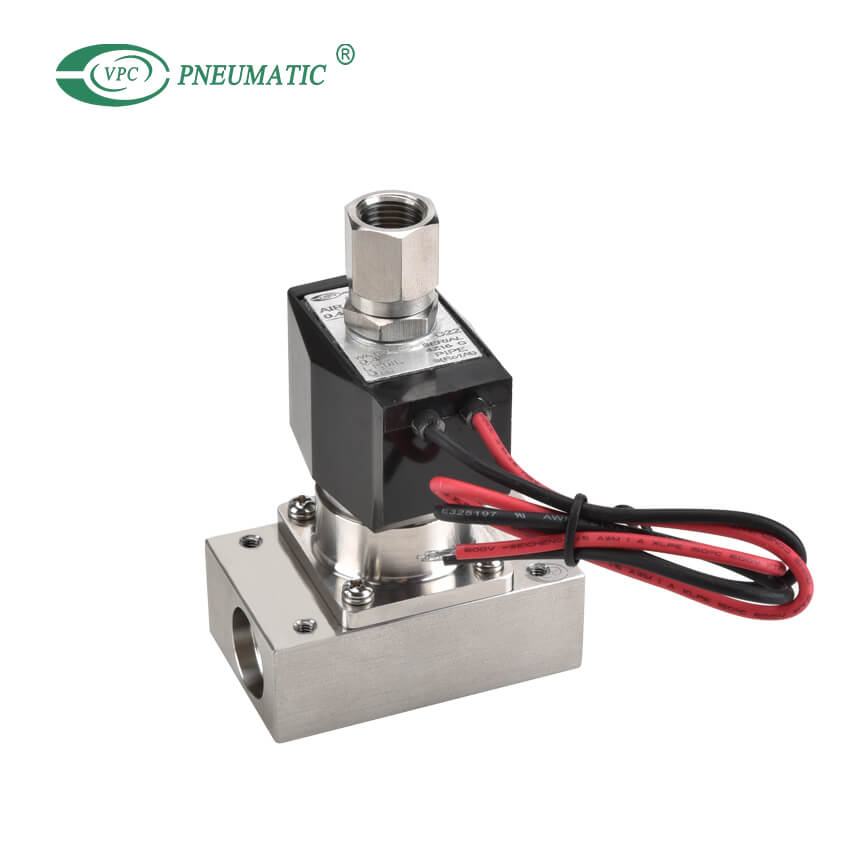

Description du produit
1. Le matériau du corps et du scellant peut être sélectionné pour soutenir divers fluides.
2. Compatible avec diverses applications à travers une grande variété de combinaisons d'options de taille d'orifice et de bobine.
3. 2-Port (NC, NO), 3 ports, collecteur: sélectionnez le composant idéal en fonction du circuit utilisé.
4. Le corps de soupape est disponible en cuivre et en acier inoxydable, vous pouvez donc choisir le matériau dont vous avez besoin en fonction de l'environnement d'utilisation.
* Les commandes pour seule la plaque de masquage et la sous-plaque sont également disponibles. Contactez VPC pour plus de détails.
* Pour 11 ou plus de station du collecteur n °, contactez VPC.
Spécifications du produit
| Taper | Spécifications standard | Spécifications facultatives | |
| Médim de travail | Air / vide bas / eau / kérosène / huile | Eau chaude | Vapeur |
| Différentiel de pression de travail | 0 à 1MPA | ||
| Max. pression de travail | 1MPA | ||
Pression de preuve | 10MPA | ||
| Température du fluide (pas de congélation) | -10 ° C à 60 ° C | -10 ° C à 90 ° C | -10 ° C à 184 ° C |
| Température de travail | -20 ° C à 60 ° C | -20 ° C à 100 ° C | |
| Classe thermique | Classe 130 (b) | Classe 180 (h) | |
| Atmosphère | Placer sans gaz corrosif et gaz explosif | ||
| Structure de soupape | Structure de Poppet à action directe | ||
Fuite de siège de soupape | 0,2 cm 3/ min (ANR) ou moins (air) | 300 cm 3/ min (ANR) ou moins (air) | |
| Montage | Libre | ||
| Corps / joint | Caoutchouc en acier inoxydable / nitrile | Acier inoxydable / caoutchouc EPM | Acier inoxydable / PTFE |
* Reportez-vous à Max. Différentiel de pression de travail dans les spécifications individuelles.
| Modèle | Gag311-1 | GAG351-2 | ||
| Taille du port | Rc1 / 8 | |||
| Taille de l'orifice (mm) | Haut | 1.5 | 2.0 | |
| Corps | 1.5 | 2.0 | ||
| Différentiel de pression maximum (MPA) | Air | CA | 0.7 | 0.4 |
| Dc | 0.7 | 0,4 (0,35) | ||
| Eau (chaud) | CA | 0.7 | 0.4 | |
| Dc | 0.7 | 0.4 | ||
| Huile (50 mm 2/ s) | CA | 0.6 | 0.25 | |
| Dc | 0,6 (0,5) | 0,2 (0,15) | ||
| Vapeur | CA | 0.7 | 0.4 | |
| Tension nominale | 110 VAC 50/60 Hz 220 VAC 50/60 Hz 12 VDC 24 VDC | |||
| Puissance apparente (VA) | Lorsqu'il tient | 50Hz | 14 | |
| 60 Hz | 11 | |||
| Au début | 50Hz | 20 | ||
| 60 Hz | 16 | |||
| Consommation d'énergie (w) | CA | 50 / 60Hz | 6 / 4.2 | |
| Dc | 11 (8.1) | |||

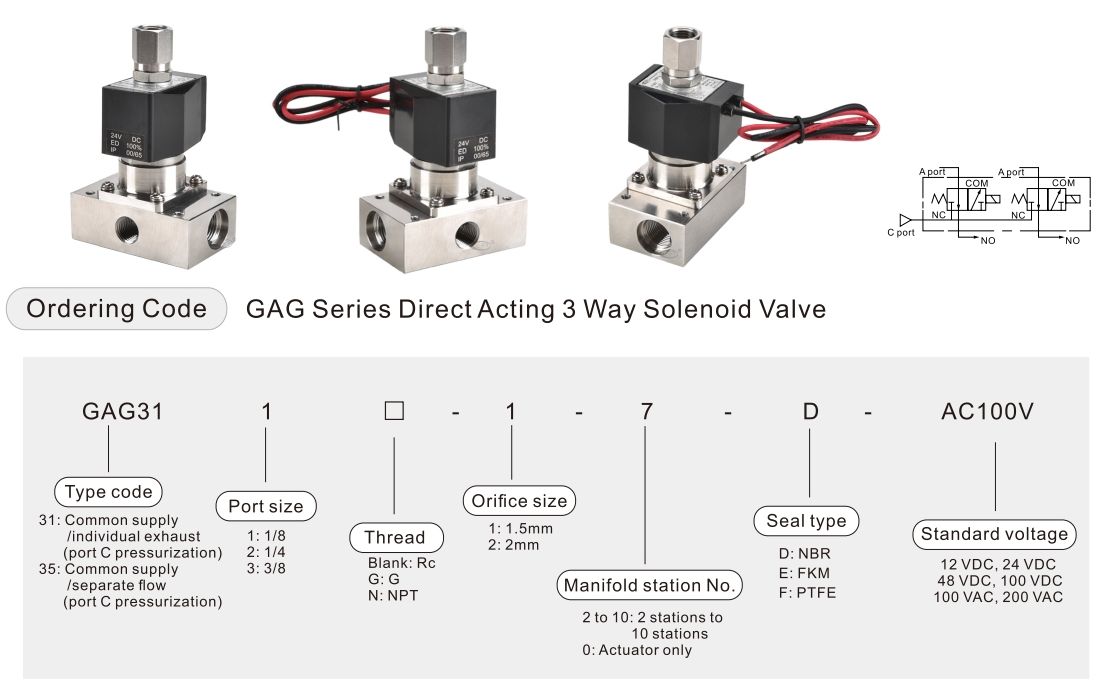

* 1: Les numéros de modèle ci-dessus sont pour la taille de base sans port (RC) et la taille de l'orifice. Reportez-vous à la façon de commander d'autres combinaisons.
* 2: La plage de fluctuation de tension doit être à ± 10% de la tension nominale.
* 3: Les valeurs indiquées dans () sont destinées au type de tension CC avec la boîte de borne DIN, indiquant le maximum. Pression de travail lorsqu'elle est sous pression à partir du port non.
* 4: Lorsque vous utilisez dans un état énergisé en continu, utilisez un joint en caoutchouc Fluoro.
* 5: Aucune pressurisation du port n'est possible pour le sceau PTFE.
* 6: Le 100 VAC (50/60 Hz) peut être utilisé avec 110 VAC (60 Hz). Le 200 VAC (50/60 Hz) peut être utilisé avec 220 VAC (60 Hz).

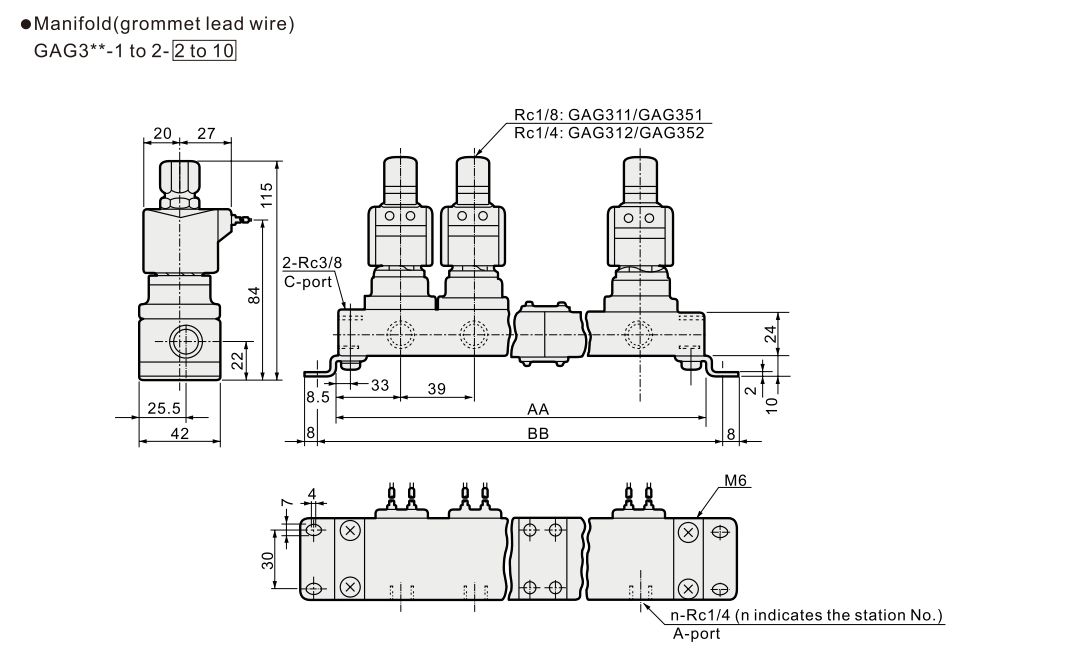

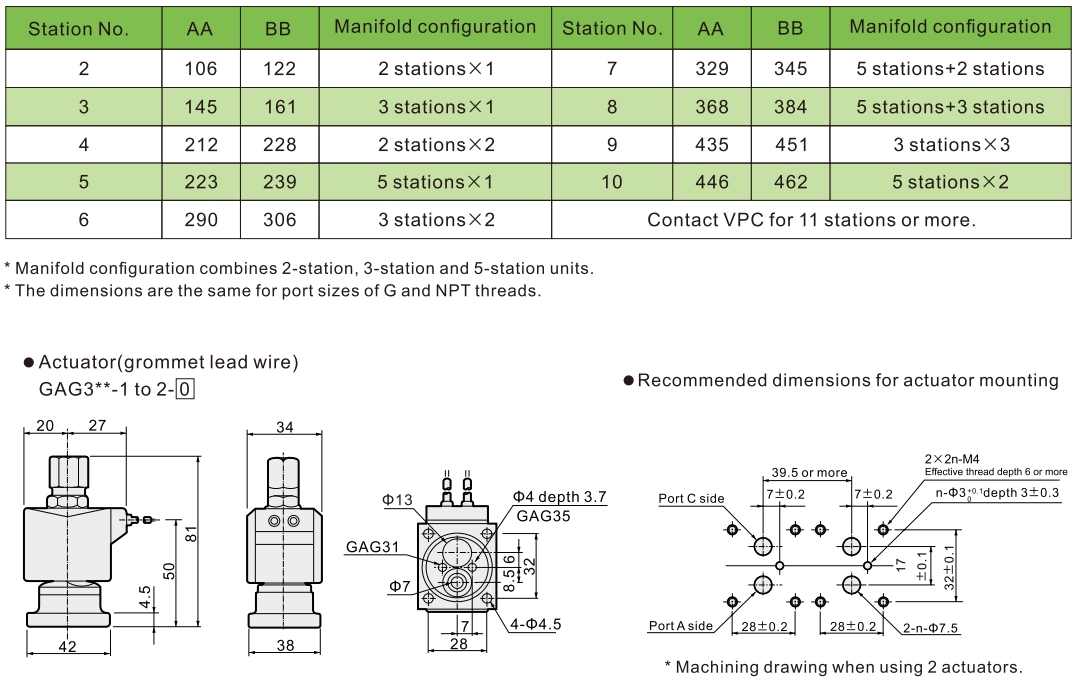

Dimensions principales
FAQ du produit
Q1. Qu'est-ce qu'une valve solénoïde en 3 voies à 2 voies?
Les types d'électrovanne les plus courants sont des vannes à deux voies et à 3 voies qui peuvent être N / O (normalement ouvertes) ou N / C (normalement fermées). Par exemple, une valve 2/2 a deux ports (IN / Out) et deux états (ouvert / fermé). La soupape de position à 3 voies 2 a trois ports et deux états.Pelove plusieurs configurations différentes de chemins de flux tout en ne connectant que deux ports à n'importe quel emplacement unique.
Q2. Quel matériau est utilisé pour l'électrovanne?
Les soupapes de solénoïde sont souvent disponibles avec divers matériaux de logement. Les matériaux typiques sont le nylon (polyamide - PA), le PVC (polyvinylchlorure), le laiton, le laiton plaqué en nickel et l'acier inoxydable (304 et 316). Le choix du matériau dépend fortement des propriétés chimiques et de la température du milieu.
Q3. Qu'est-ce que l'électrovanne à action directe?
Les solénoïdes à action directe , également connus sous le nom d'électrovanne à note nul, sont des vannes électro-mécaniques qui sont utilisées pour contrôler l'écoulement des liquides ou des gaz.
Q4. Quelle est la différence entre le jeu direct et l'électrovanne opéré du pilote?
La principale différence entre le jeu direct et les solénoïdes pilotes est que les soupapes d'électricité à action directe ont une connexion directe avec l'armature d'ouverture et de fermeture, tandis que les vannes pilotées utilisent l'utilisation du fluide de processus pour aider à piloter le fonctionnement de la valve.
Q5. Pourquoi les soupapes de solénoïde échouent-elles?
La défaillance de la bobine de solénoïde peut être causée par un certain nombre de facteurs. L'application d'une tension incorrecte à la bobine le fera échouer et peut entraîner la fuite de la bobine. Des surtensions électriques ou des pointes peuvent également endommager la bobine. Les bobines brûlées ne peuvent pas être réparées et devront être remplacées.
