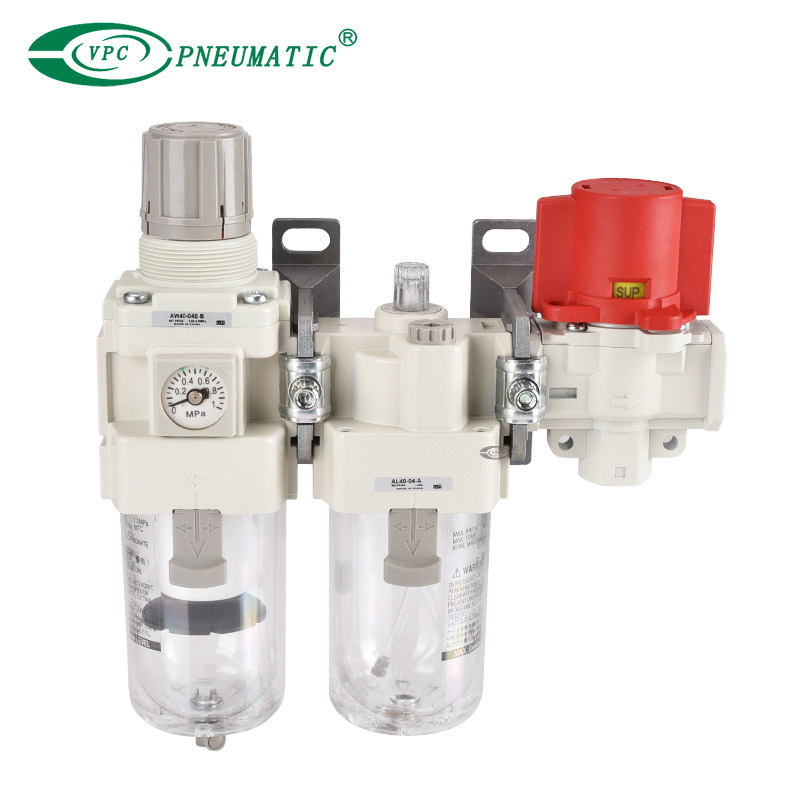

Description du produit
La plupart des caractéristiques de l'AC-A et de l'AC-B ont été incorporées dans le carénage du bol transparent AC-D pour une visibilité complète ;jauges et pressostats intégrés ;espace de maintenance réduit et remplacement simplifié des éléments pour les filtres de la série AF-D.
1. Conception modulaire avec style de corps uniforme.Montage interchangeable avec produit existant
2. Gamme étendue d'adaptateurs de tuyauterie, d'interfaces et de pressostats modulaires.
3. Remplacement facile des éléments.L'élément et le bol sont d'une seule pièce.Le remplacement peut être effectué manuellement.
4. Régulateur d'économie d'énergie.Chute de pression : Max.50% d'amélioration
5. Espace de maintenance réduit : Max.46% de réduction
6. Filetages Rc, NPT ou G disponibles.

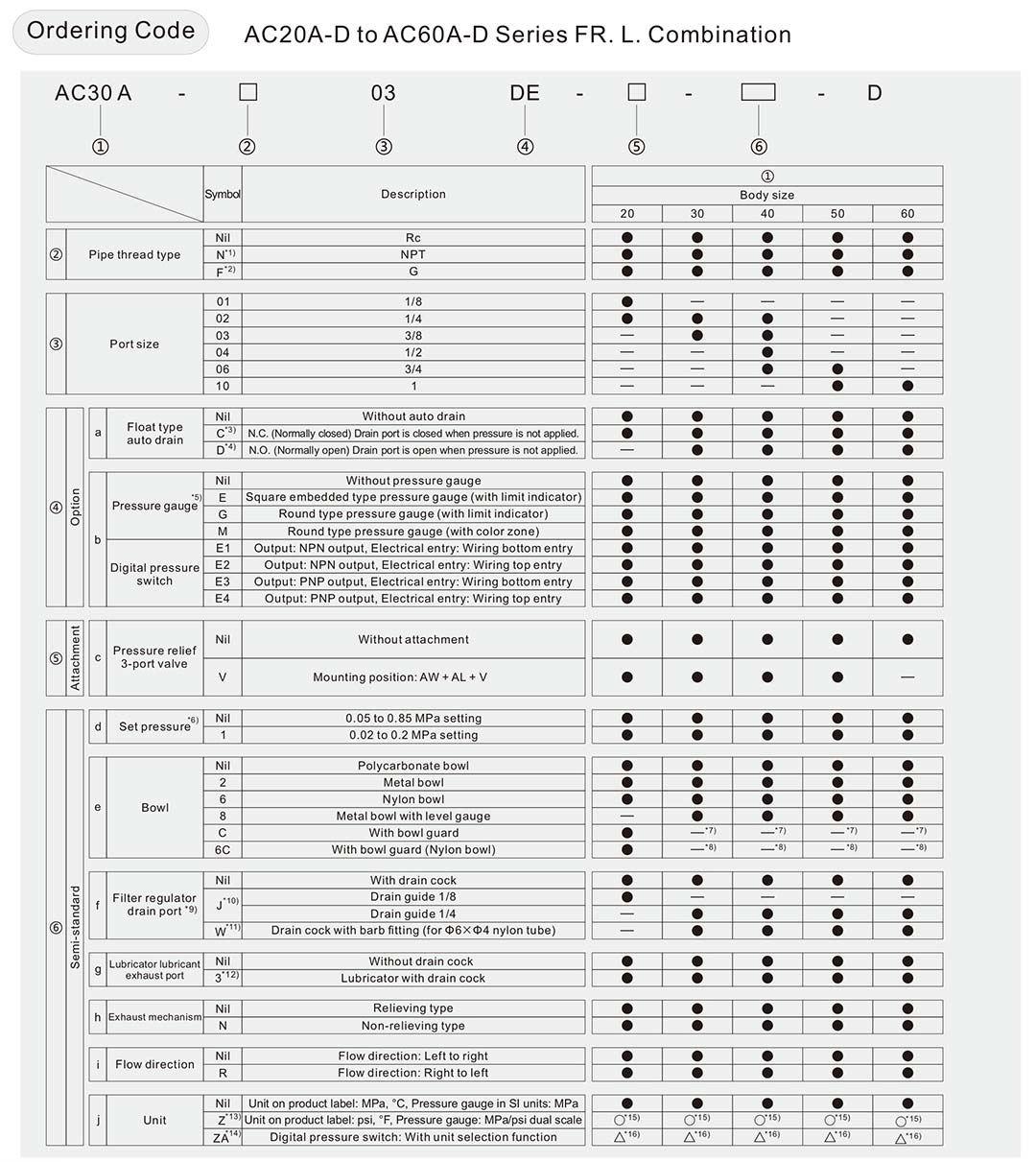

Exemple de commande :
Option/Semi-standard : sélectionnez-en un pour chaque a à j.
Option/Symbole semi-standard : Lorsque plus d'une spécification est requise, indiquez dans ordre alphanumérique.
Modèle: AC30A-F03DE1-16NR-D
*1) Le guide de vidange est NPT1/8 (applicable à AC20A-D) et NPT1/4 (applicable à AC30A-D à AC60A-D).Le port de vidange automatique est livré avec un Φ3/8' Raccord instantané (applicable aux AC30A-D à AC60A-D).
*2) Le guide de vidange est G1/8 (applicable à AC20A-D) et G1/4 (applicable à AC30A-D à AC60A-D).
*3) Lorsque la pression n'est pas appliquée, le condensat qui ne déclenche pas le mécanisme de vidange automatique restera dans la cuvette.Libération du condensat résiduel avant de terminer les opérations de la journée est recommandé.
*4) Si le compresseur est petit [0,75 kW, le débit de refoulement est inférieur à 100 L/min (ANR)], une fuite d'air du robinet de vidange peut se produire pendant le début des opérations.Le type NC est recommandé.
*5) Lorsque le manomètre est fixé, un manomètre de 1,0 MPa sera installé pour le type standard (0,85 MPa).Manomètre 0,4 MPa pour type 0,2 MPa.
*6) La pression peut être réglée plus haut que la pression de spécification dans certains cas, mais utilisez une pression dans la plage de spécification.
*7) Un protège-cuve est fourni en équipement standard (polycarbonate).
*8) Un protège bol est fourni en équipement standard (nylon).
*9) La combinaison de purge automatique à flotteur C et D n'est pas disponible.
*10) Sans fonction de vanne.
*11) La combinaison des bols métalliques 2 et 8 n'est pas disponible.
*12) Lors du choix avec W : Orifice de vidange du régulateur de filtre, le robinet de vidange d'un lubrificateur sera équipé de raccords cannelés.
*13) Pour le type de filetage de tuyau : NPT
Non utilisable avec M : Manomètre rond (avec zone de couleur).Disponible sur demande en spécial. Le pressostat numérique sera équipé avec la fonction de sélection d'unité, en réglant initialement sur psi.
*14) Pour les options : E1, E2, E3, E4
*15) : Pour le type de filetage de tuyau : NPT uniquement.
*16) △ : Sélectionnez avec les options : E1, E2, E3, E4.
Spécifications du produit
| Modèle | AC20A-D | AC30A-D | AC40A-D | AC40A-06-D | AC50A-D | AC60A-D | |
| Composant | Filtre régulateur[AW] | AW20-D | AW30-D | AW40-D | AW40-06-D | AW50-D | AW60-D |
| Lubrificateur[AL] | AL20-D | AL30-D | AL40-D | AL40-06-D | AL50-D | AL60-D | |
| Taille du port | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | 3/4, 1 | 1 | |
| Taille de l'orifice du manomètre *1) [AW] | 1/8 | ||||||
| Milieu de travail | L'air pur | ||||||
| Température de fonctionnement*2) | -5 à 60°C (Hors congélation) | ||||||
| Pression d'épreuve | 1.5Mpa | ||||||
| Max.Pression de service | 1.0Mpa | ||||||
| Minimum de vidange automatique pression de service | NC [AW] | 0.1MPa | 0.15MPa | ||||
| NON [AW] | — | 0.1MPa | |||||
| Régler la plage de pression [AW] | 0.05 à 0.85Mpa | ||||||
| Classe de filtration nominale [AW] | 5 µm | ||||||
| Classe de pureté de l'air comprimé*3) | ISO 8573-1:2010 [ 6 : 4 : − ]*4) | ||||||
| Capacité de vidange [AW] | 8 cm³ | 25 cm³ | 45 cm³ | ||||
Min.débit d'égouttement*5) [AL] | 15 L/min (ANR) | Orifice 1/4 : 30 L/min (ANR) Orifice 3/8 : 40 L/min (ANR) | Orifice 1/4 : 30 L/min (ANR) Orifice 3/8 : 40 L/min (ANR) Orifice 1/2 : 50 L/min (ANR) | 50 L/min (ANR) | 190 L/min (ANR) | 220 L/min (ANR) | |
| Capacité d'huile [AL] | 25 cm³ | 55 cm³ | 135 cm³ | ||||
| Lubrifiant recommandé [AL] | Huile turbine classe 1 (ISO VG32) | ||||||
| Matériau du bol [AW/AL] | Polycarbonate | ||||||
| Protège bol [AF/AL] | Semi-standard (Acier) | Standard (Polycarbonate) | |||||
| Bâtiment [AW] | Type de soulagement | ||||||
*1) Les filetages de raccordement du manomètre ne sont pas disponibles pour l'unité FRL avec un manomètre carré intégré ou avec un pressostat numérique.
*2) -5 à 50°C pour les produits avec pressostat digital.
*3) La classe de pureté de l'air comprimé est indiquée sur la base de la norme ISO 8573-1:2010 Air comprimé – Partie 1 : Contaminants et classes de pureté.
*4) La classe de qualité de l'air comprimé côté aspiration est [ 7 : 4 : 4 ].
*5) Le débit est de 5 gouttes ou plus/min dans les conditions suivantes : pression d'entrée de 0,5 MPa ;Huile pour turbine de classe 1 (ISO VG32) ;Température à 20°C ; Vanne de réglage d'huile complètement ouverte. Pour un circuit qui s'allume et s'éteint à plusieurs reprises du côté de la sortie, effectuez le réglage de sorte que la consommation d'air moyenne par minute devienne la débit d'égouttement minimum ou plus.

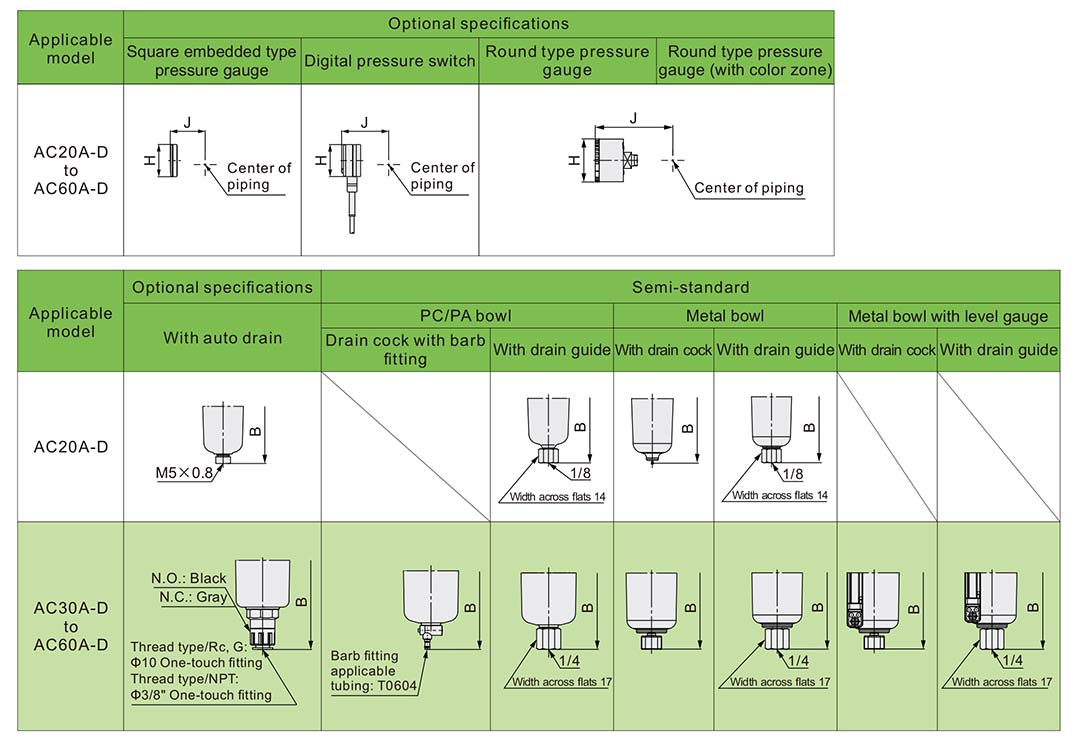

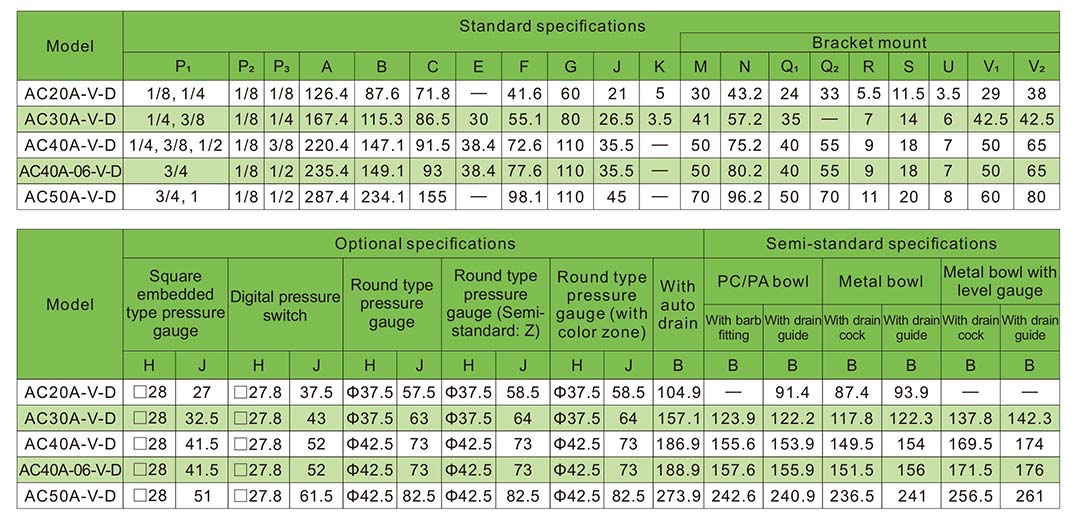

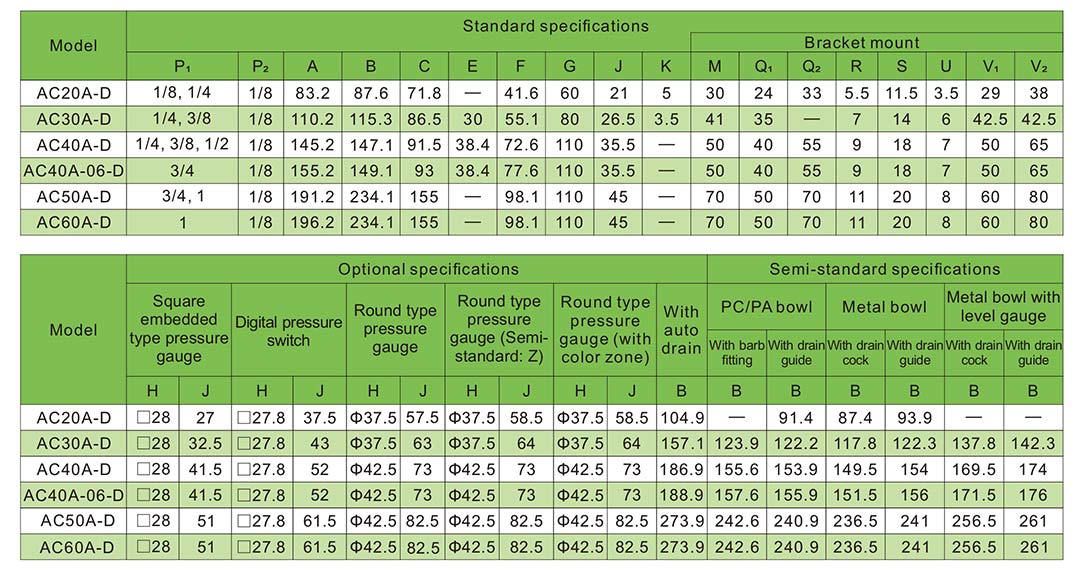

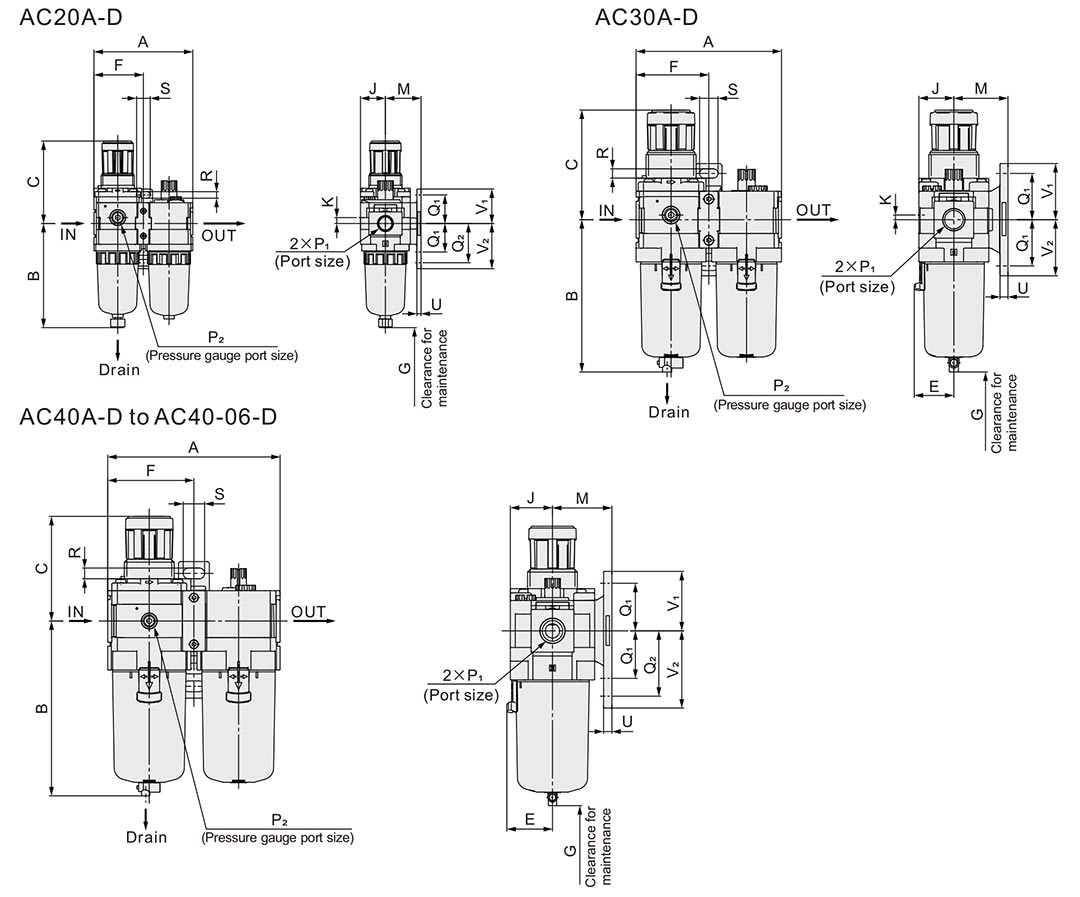

Dimensions principales

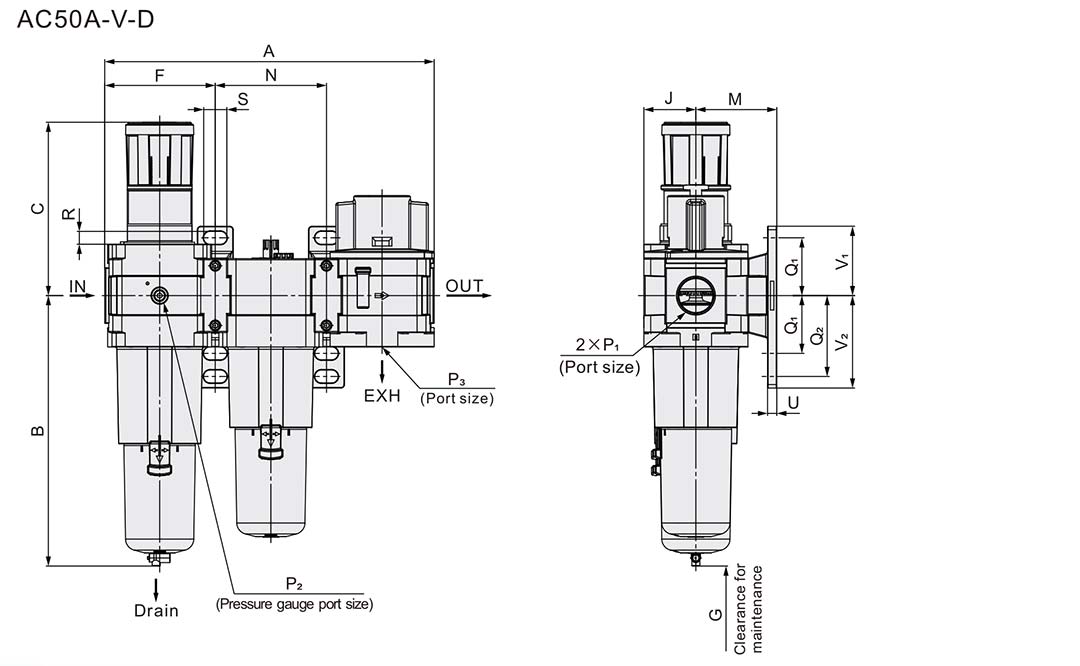

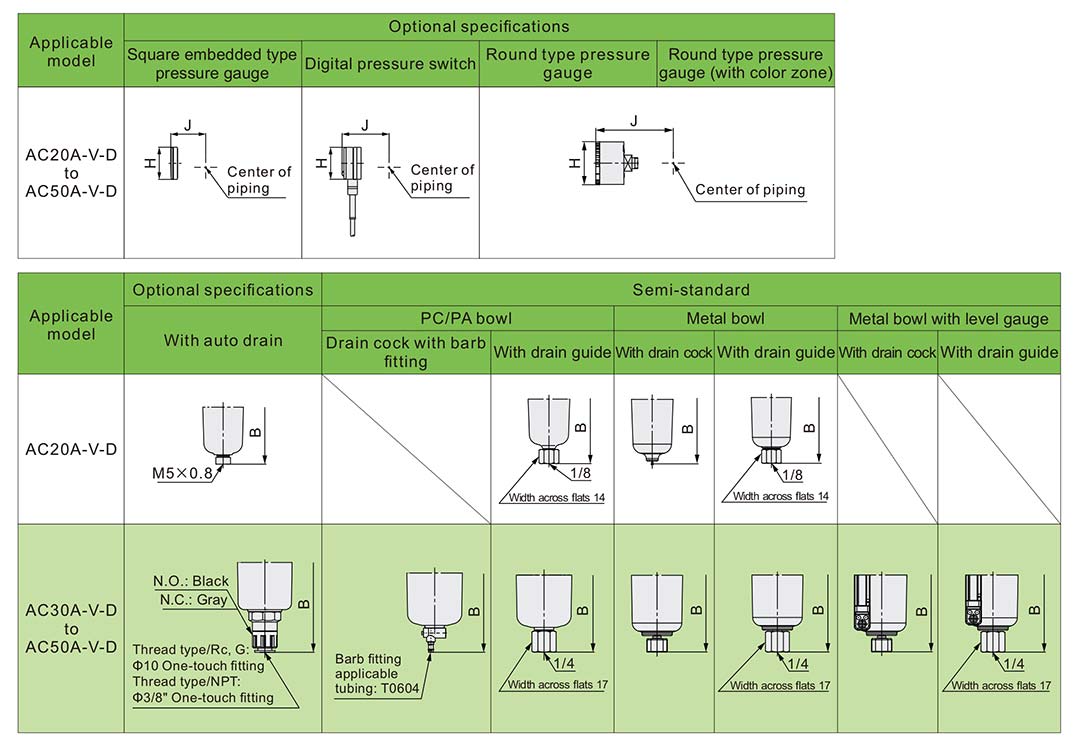

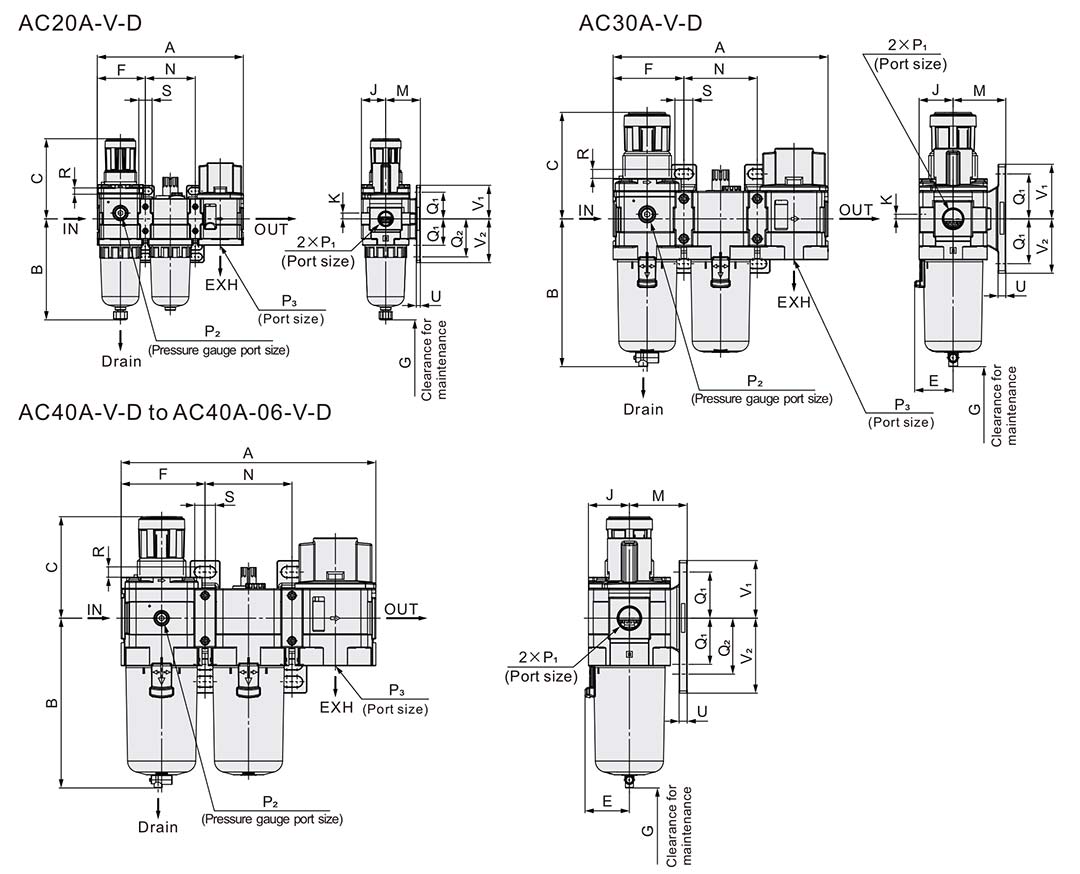

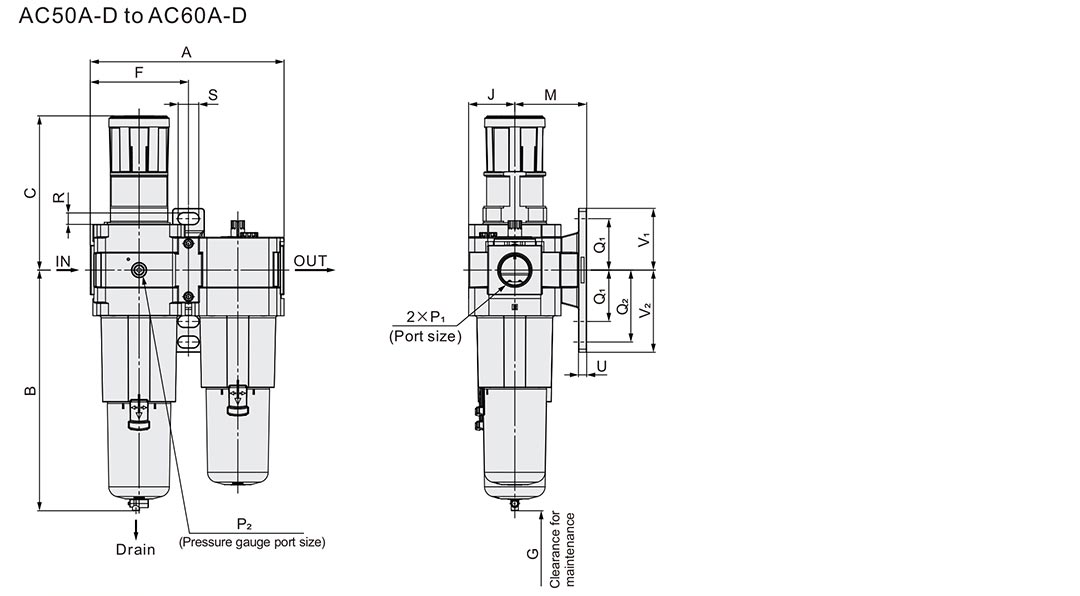

Avec soupape de décompression à 3 voies (V)
