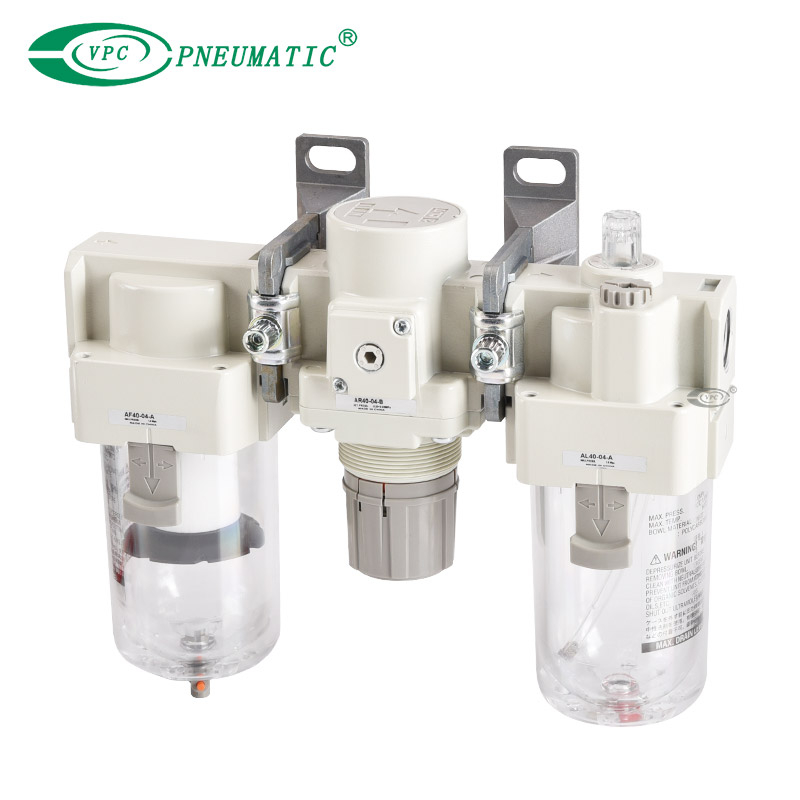

Description du produit
La plupart des caractéristiques de l'AC-A et de l'AC-B ont été intégrées dans les protège-bols transparents AC-D pour une visibilité totale ;jauges et pressostats intégrés ;espace de maintenance réduit et changement d'élément simplifié sur les filtres de la série AF-D.
1. Conception modulaire avec style de corps uniforme.Montage interchangeable avec produit existant
2. Gamme étendue d'adaptateurs de tuyauterie, d'interfaces et de pressostats modulaires.
3. Remplacement facile des éléments.L'élément et le bol sont d'une seule pièce.Le remplacement peut être effectué manuellement.
4. Régulateur d'économie d'énergie.Chute de pression : Max.50% d'amélioration
5. Espace de maintenance réduit : Max.46% de réduction
6. Filetages Rc, NPT ou G disponibles.
Exemple de commande :
Option/Semi-standard : sélectionnez-en un pour chaque a à j.
Option/Symbole semi-standard : Lorsque plus d'une spécification est requise, indiquez dans ordre alphanumérique.
Modèle: AC30-F03DE1-16NR-D
*1) Le guide de vidange est NPT1/8 (applicable à AC20-D) et NPT1/4 (applicable à AC30-D à AC60-D).Le port de vidange automatique est livré avec un Φ3/8' Raccord instantané (applicable aux AC30-D à AC60-D).
*2) Le guide de vidange est G1/8 (applicable à AC20-D) et G1/4 (applicable à AC30-D à AC60-D).
*3) Lorsque la pression n'est pas appliquée, le condensat qui ne déclenche pas le mécanisme de vidange automatique restera dans la cuvette.Libération du condensat résiduel avant de terminer les opérations de la journée est recommandée.
*4) Si le compresseur est petit [0,75 kW, le débit de refoulement est inférieur à 100 L/min (ANR)], une fuite d'air du robinet de vidange peut se produire pendant le début des opérations.Le type NC est recommandé.
*5) Lorsque le manomètre est fixé, un manomètre de 1,0 MPa sera installé pour le type standard (0,85 MPa).Manomètre 0,4 MPa pour type 0,2 MPa.
*6) La pression peut être réglée plus haut que la pression de spécification dans certains cas, mais utilisez une pression dans la plage de spécification.
*7) Un protège-cuve est fourni en équipement standard (polycarbonate).
*8) Un protège-cuve est fourni en équipement standard (nylon).
*9) La combinaison de purge automatique à flotteur C et D n'est pas disponible.
*10) Sans fonction de vanne.
*11) La combinaison des bols métalliques 2 et 8 n'est pas disponible.
*12) Lors du choix avec W : Orifice de vidange du filtre à air, le robinet de vidange d'un lubrificateur sera équipé de raccords cannelés.
*13) Pour le type de filetage de tuyau : NPT Non utilisable avec M : Manomètre rond (avec zone de couleur).Disponible sur demande en spécial.Le pressostat numérique sera équipé avec la fonction de sélection d'unité, en réglant initialement sur psi.
*14) Pour les options : E1, E2, E3, E4
*15) : Pour le type de filetage de tuyau : NPT uniquement
*16) △: Sélectionnez avec les options : E1, E2, E3, E4
Spécifications du produit
| Modèle | AC20-D | AC30-D | AC40-D | AC40-06-D | AC50-D | AC60-D | |
| AFD20-A | AFD30-A | AFD40-D | AC40-06-D | AFD40-06-A | |||
| Taille du port | 1/8, 1/4 | 1/4, 3/8 | 1/4, 3/8, 1/2 | 3/4 | |||
| Milieu de travail | L'air pur | ||||||
| Température de fonctionnement | -5 à 60°C (hors gel) | ||||||
| Pression d'épreuve | 1.5Mpa | ||||||
| Max.Pression de travail | 1.0Mpa | ||||||
| Min.Pression de travail | 0.05Mpa | ||||||
| Classe de filtration nominale | AFM20-A à AFM40-06-A | 0,3 µm (taille des particules filtrées à 99,9 %) | |||||
| AFD20-A à AFD40-06-A | 0,01 µm (taille des particules filtrées à 99,9 %) | ||||||
| Concentration du brouillard d'huile côté sortie | AFM20-A à AFM40-06-A | Max.1.0 mg/m³ (ANR) (≈0.8 ppm)*2, *3) | |||||
| AFD20-A à AFD40-06-A | Max.0,1 mg/m³ (ANR) (Avant saturation en huile 0,01 mg/m³ (ANR) ou moins ≈ 0,008 ppm)*2, *3) | ||||||
Débit nominal*1) [L/min(ANR)] | AFM20-A à AFM40-06-A | 200 | 450 | 1100 | |||
| AFD20-A à AFD40-06-A | 120 | 240 | 600 | ||||
| Capacité de vidange (cm³) | 8 | 25 | 45 | ||||
| Matériau du bol | Polycarbonate | ||||||
| Garde de bol | Semi-standard (Acier) | Standard (Polycarbonate) | |||||
*1) Conditions : Pression d'entrée 0,7 MPa ;Le débit nominal varie en fonction de la pression d'entrée. Maintenez le débit d'air dans le débit nominal pour éviter une sortie de lubrifiant du côté de la sortie.
*2) Lorsque la concentration de refoulement du brouillard d'huile du compresseur est de 30 mg/m³ (ANR).
*3) Le joint du bol et les autres joints toriques sont légèrement lubrifiés.
| Spécifications facultatives | Modèle | ||||
| AFM20-A | AFM30-A | AFD40-A | AFD40-06-A | ||
| AFD20-A | AFD30-A | AFD40-A | AFD40-06-A | ||
| Assemblage du support | AF22P-050AS | AF32P-050AS | AF42P-050AS | AF42P-070AS | |
| Purge automatique à flotteur | NC | AD27-A | AD37-A | AD47-A | |
| NON | - | AD38-A | AD48-A | ||
*1) Assemblage d'un support et de 2 vis de montage.
*2) Pression de service minimale : type NO–0,1 MPa ;Type NC–0,1 MPa (AD27-A) et 0,15 MPa (AD37-A/AD47-A). Veuillez consulter VPC séparément pour les spécifications d'affichage des unités psi et °F.
*3) Veuillez consulter VPC pour plus de détails sur la tuyauterie de vidange pour s'adapter aux tailles d'orifices NPT ou G.

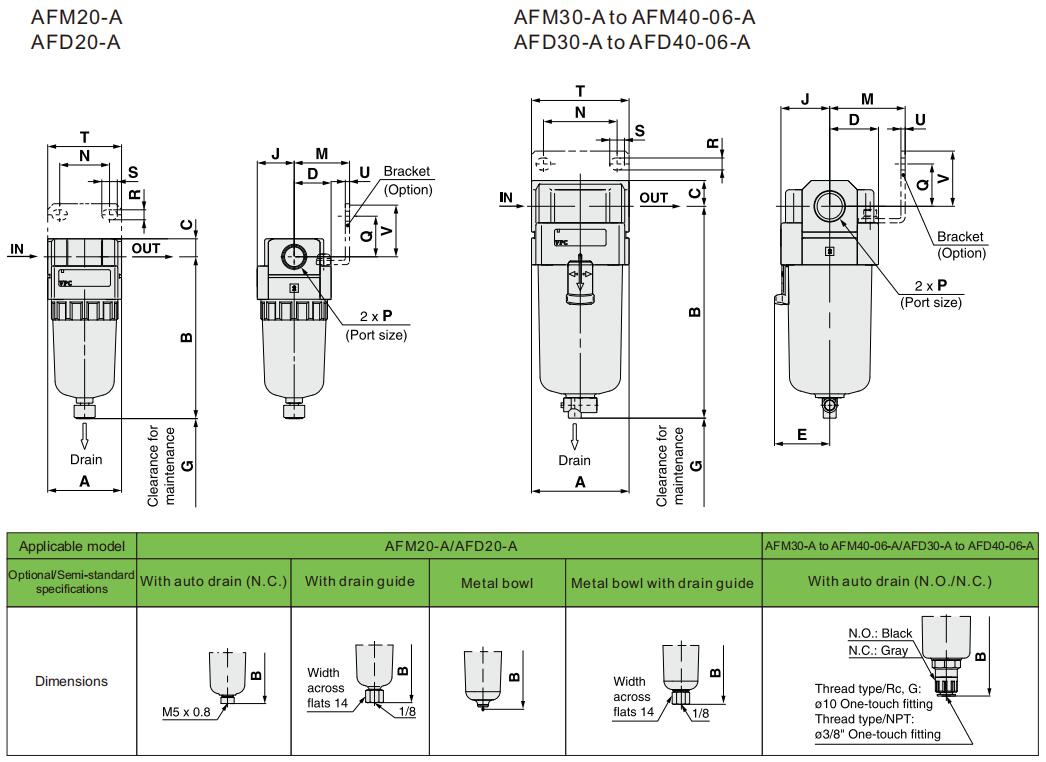

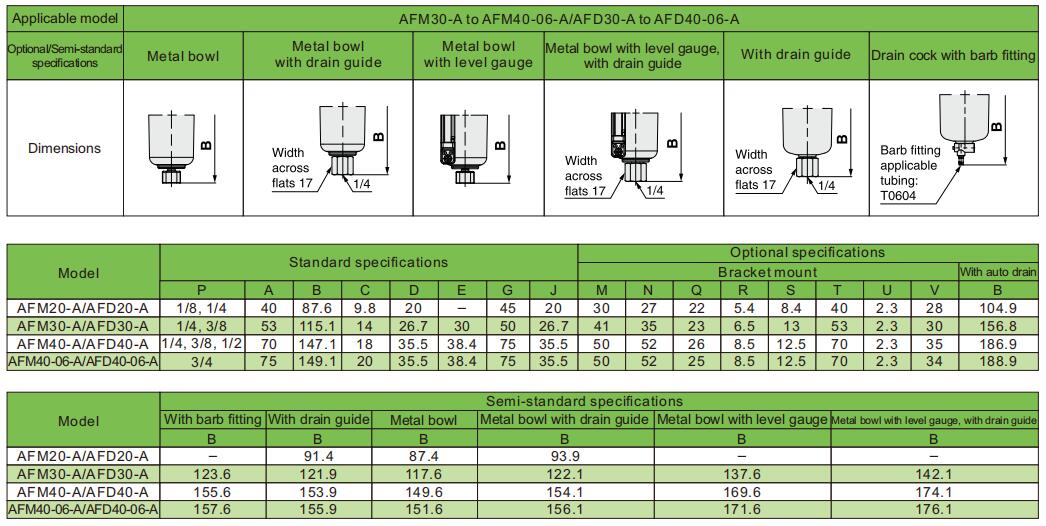

Dimensions principales
