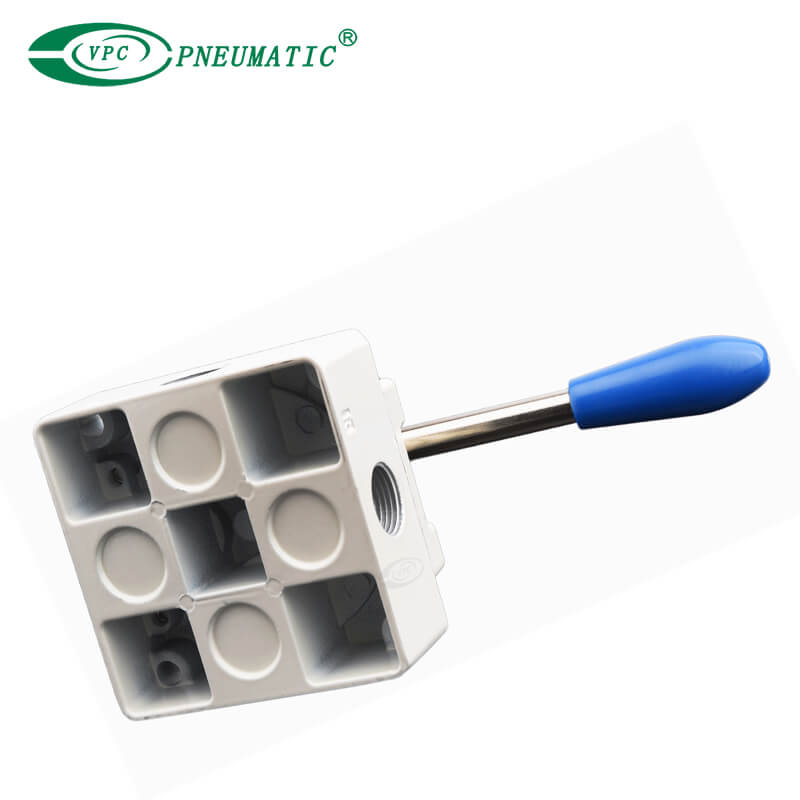

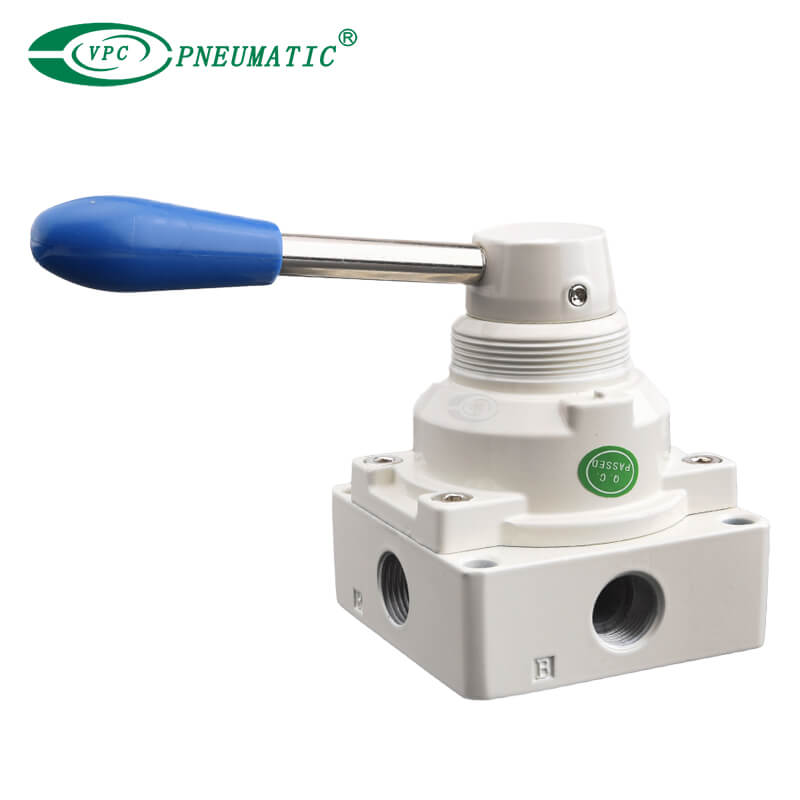

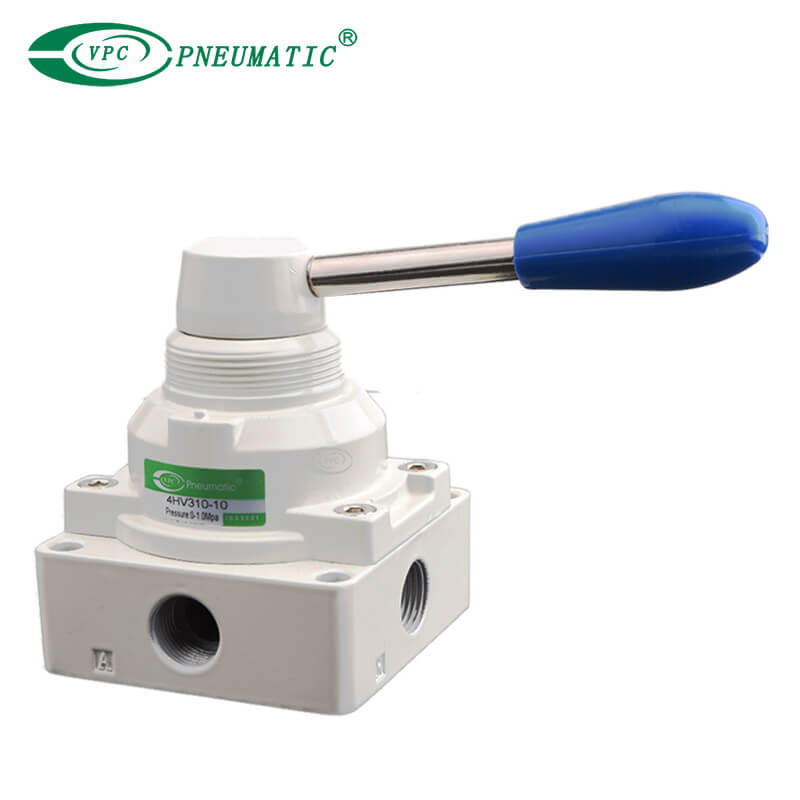

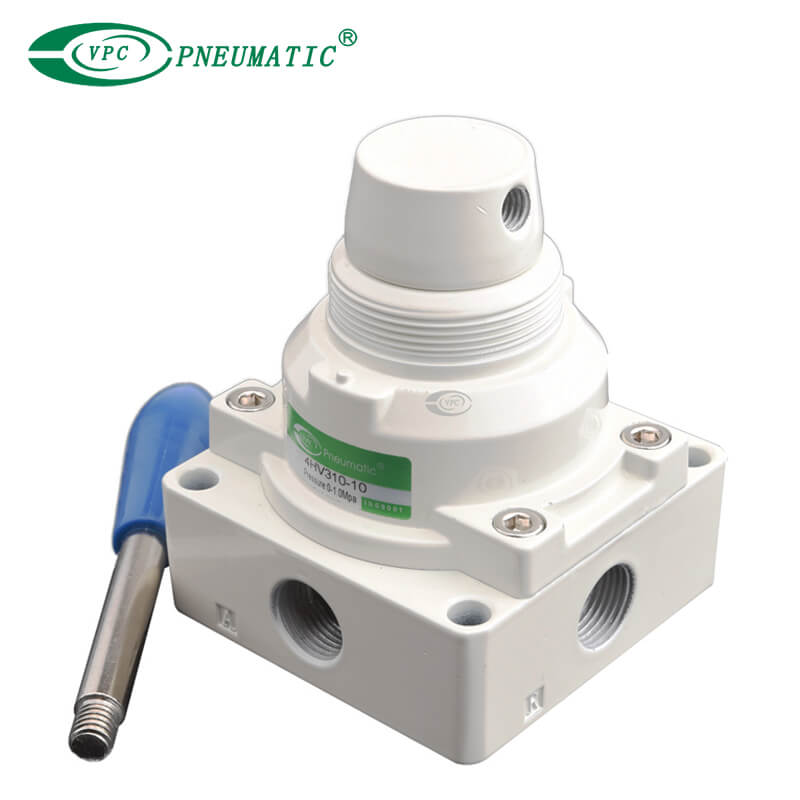

Vanne rotative série 4HV

Partager sur:
  • Le changement de direction tourne légèrement avec une bonne sensation de main et une orientation exacte ;
  • Une grande zone de circulation efficace entraîne une perte de pression ;
  • L'installation du panneau et du corps est facultative. L'installation du panneau peut être fixée avec l'installation d'écrou.
  • 4HV
  • VPC Pneumatic
  • 8412909000
Moyen de travail:
Pression de travail:
Température de fonctionnement:
Angle de travail:
Façons:
État de disponibilité:

Description du produit

4HV 参数 -1

Spécifications du produit

Modèle4HV2 □ □ -064HV2 □ □ -084HV3 □ □ -084HV3 □ □ -104HV4 □ □ -154HV4 □ □ -20
Moyen de travailL'air pur
Type d'acteurContrôle externe
Façons4 PORT 2 POSITION, 4 PORT 3 POSITION
Taille de jointG1 / 8 "G1 / 4 "G3 / 8 "G1 / 2 "G3 / 4 "
Zone de section

14 mm2

(CV = 0,78)

16 mm2

(CV = 0,89)

30 mm2

(CV = 1,67)

33 mm2

(CV = 1,83)

88 mm2

(CV = 4,89)

95 mm2

(CV = 5,27)

Pression de travail0 à 1.0MPA
Garantir la pression1,5 MPA
Température de fonctionnement-20 à 70 ℃
Angle de travail90 °

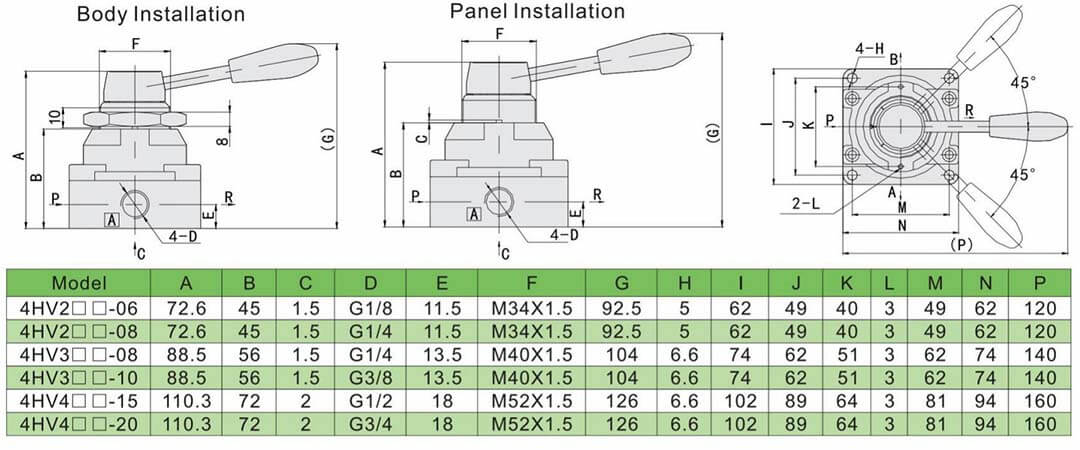

Dimensions principales

4HV 参数 -2
