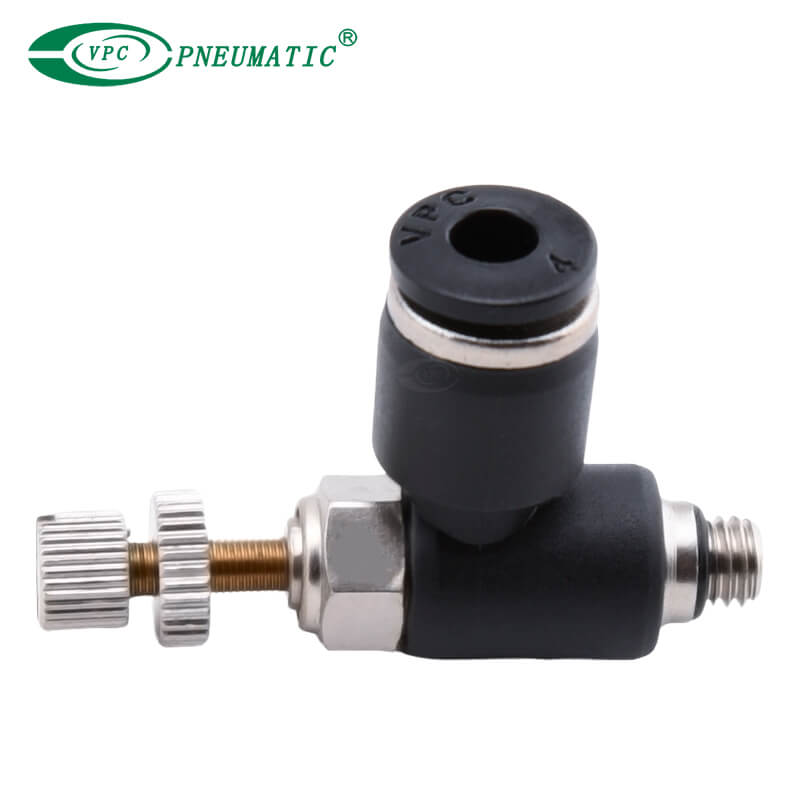

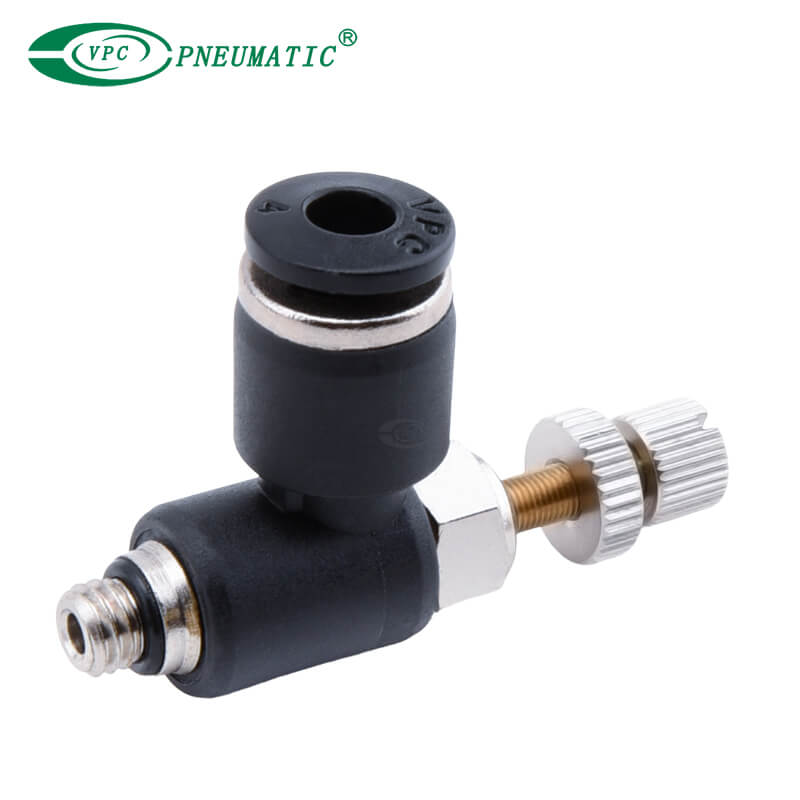

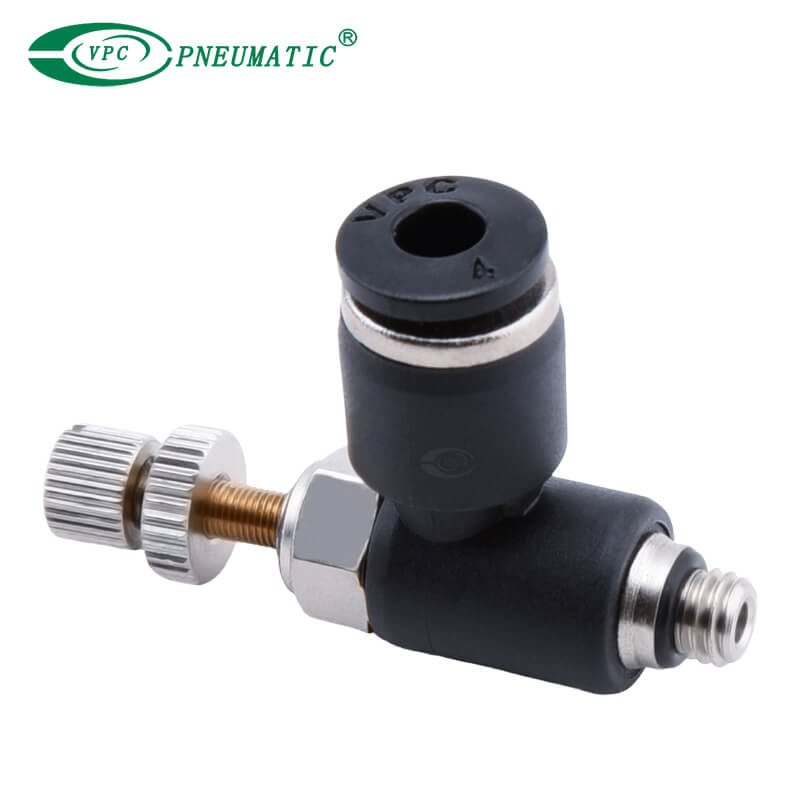

VSC06-G04
VPC Pneumatic
39174000
Moyen de travail: | |
---|---|
Tube applicable: | |
Fil de discussion: | |
Couleur du corps: | |
État de disponibilité: | |
Description du produit
■ Taille du tube
Tube (métrique) | Tube (pouces) | ||||||||||||
Code | 4 | 6 | 8 | 10 | 12 | 14 | 16 | 5/32 | 3/16 | 1/14 | 5/16 | 3/8 | 1/2 |
Tube à l'extérieur | F4 | F6 | F8 | Ф10 | F12 | F14 | F16 | Ф5/32 | Ф3/16 | 1/14 F | Ф5/16 | Ф3/8 | F1/2 |
■ Fil
Fil (Métrique) | ||||||||
Code | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 |
Fil | M5 × 0,8 | M6 × 1,0 | M8 × 1,0 | M10 × 1,0 | M12 × 1,25 | M14×1,5 | M16 × 1,5 | M20 × 1,5 |
Filetage 55° (R) | |||||
Code | 01 | 02 | 03 | 04 | 06 |
Fil | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 |
Fil de discussion (UNF) | NOUS Filetage 60° | |||||
Code | U10 | 01N | 02N | 03N | 04N | 06N |
Fil | 10-32UNF | NPT1/8 | NPT1/4 | NPT3/8 | NPT1/2 | NPT3/4 |
Spécifications du produit
Support de travail | Air, Vide |
Plage de pression de service | 0 à 0,8 MPa |
Max. Pression | 1,2 MPa |
Température de fonctionnement | 0 à 60℃ |
Tube applicable | Nylon, PU |
Modèle (ФD-T) | |
Tube (métrique) - Filetage (R) | |
VSC04-G01 | VSC10-G01 |
VSC04-G02 | VSC10-G02 |
VSC 06-G01 | VSC10-G03 |
VSC06-G02 | VSC10-G04 |
VSC06-G03 | VSC12-G02 |
VSC06-G04 | VSC12-G03 |
VSC08-G01 | VSC12-G04 |
VSC08-G02 | - |
VSC08-G03 | - |
VSC08-G04 | - |
