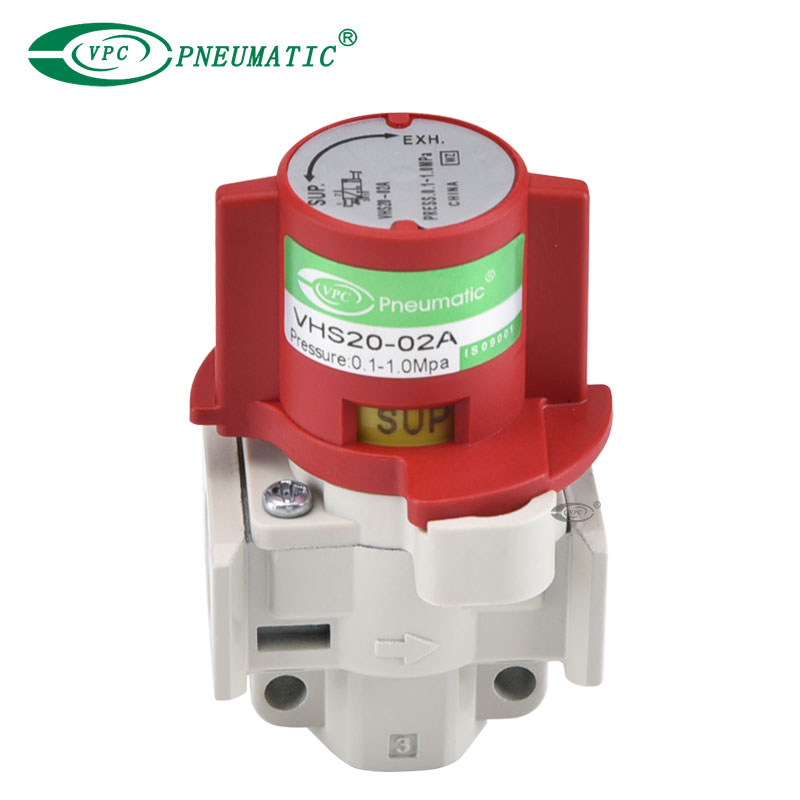

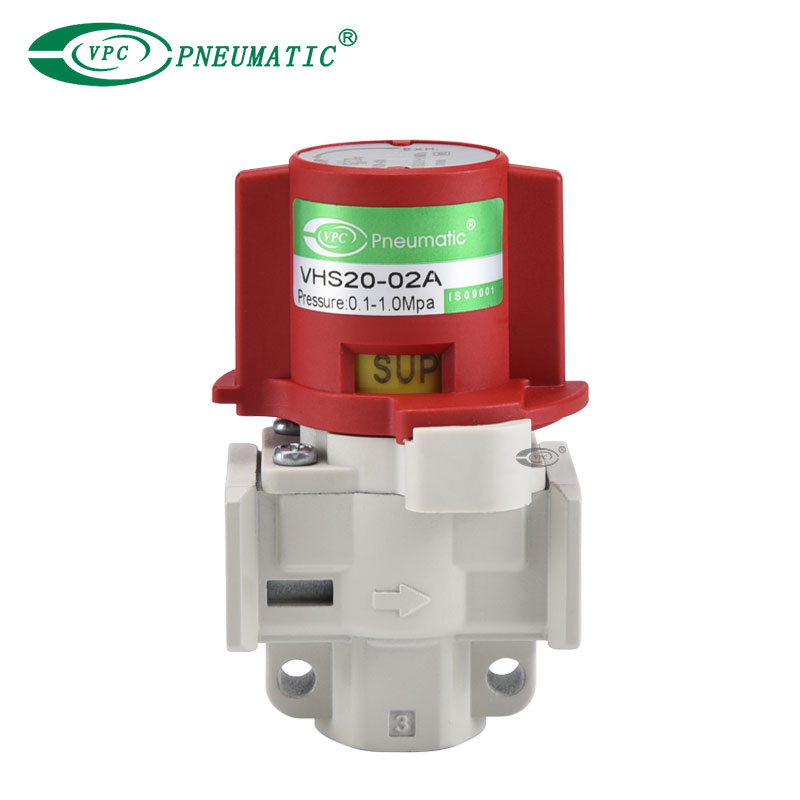

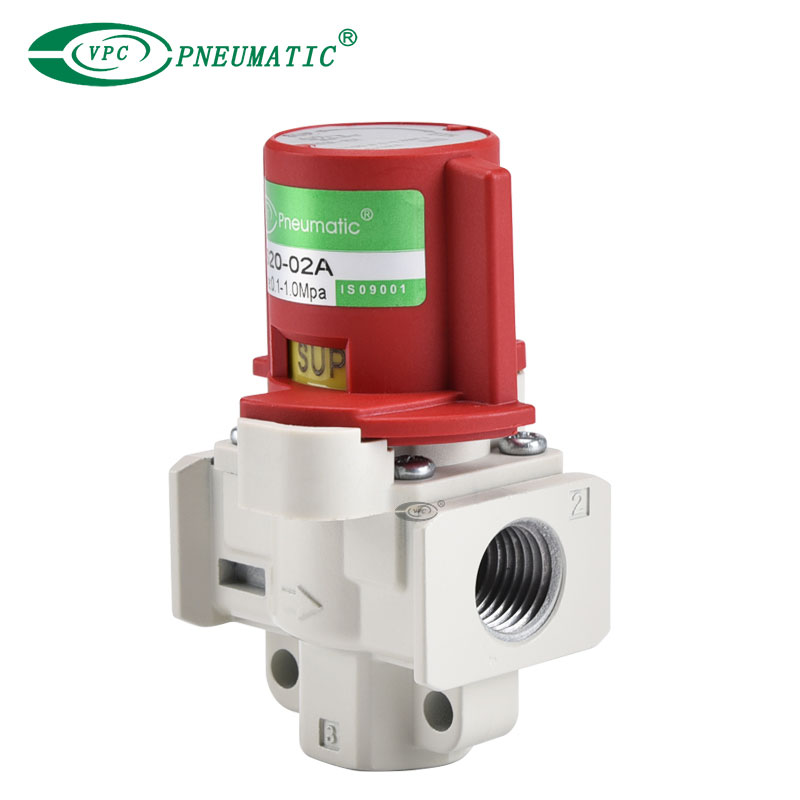

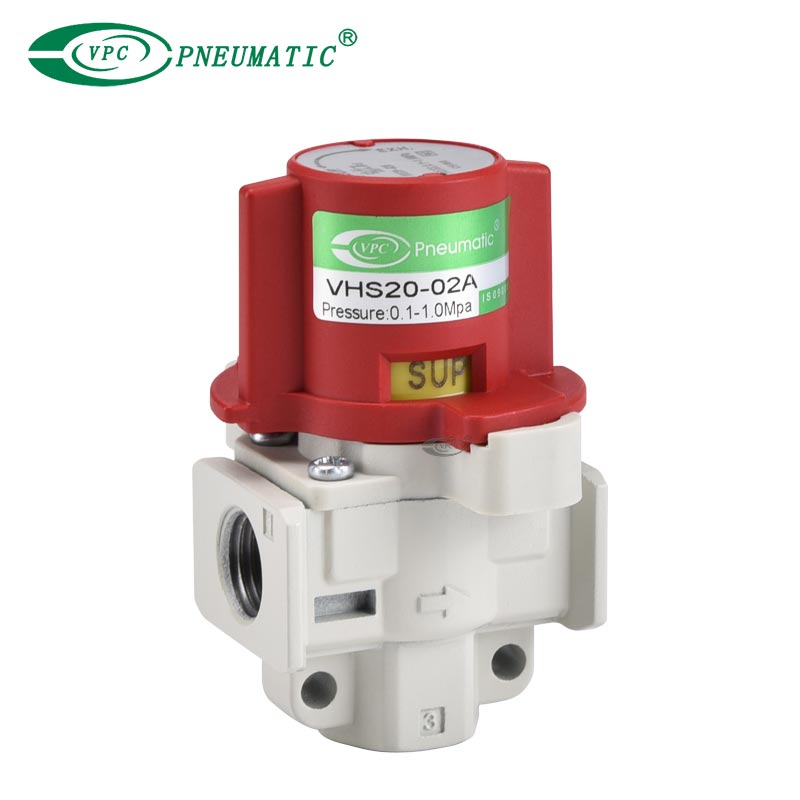

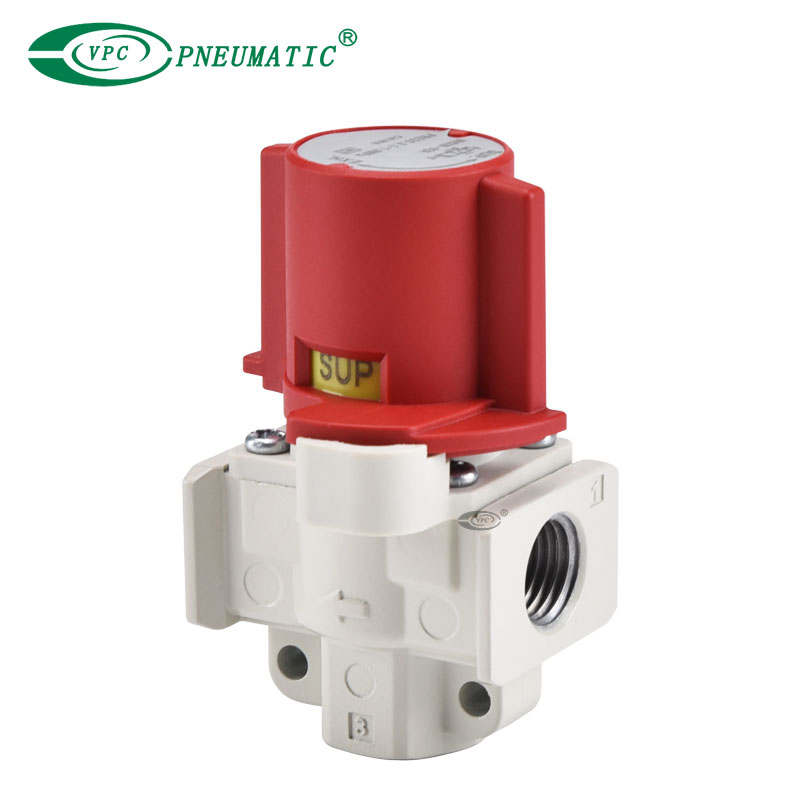

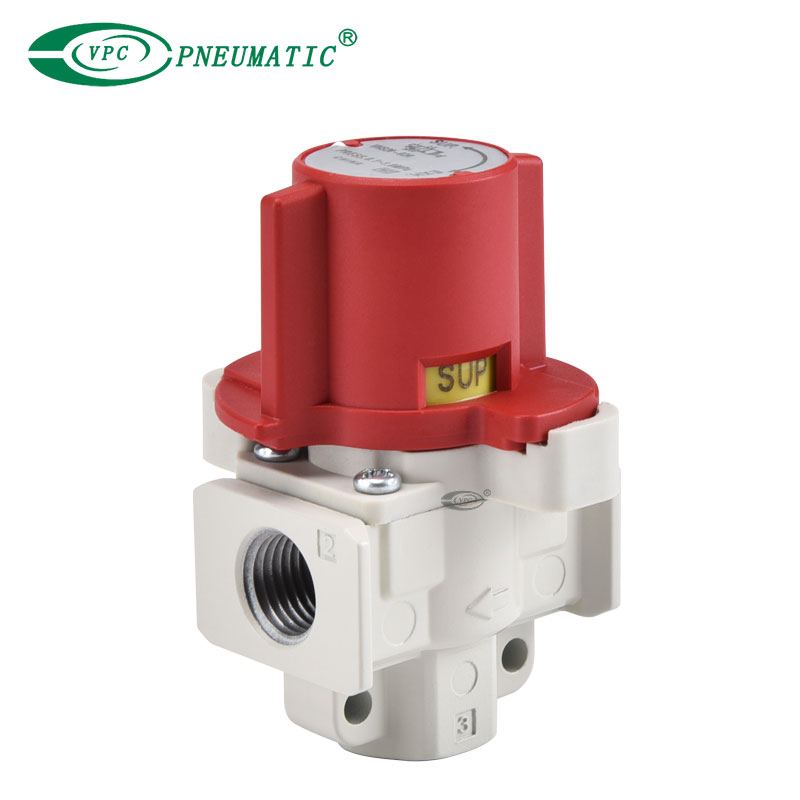

VHS20-02A
VPC Pneumatic
Moyen de travail: | |
---|---|
Sens de l'écoulement: | |
Unités de pression: | |
État de disponibilité: | |
Description du produit
1. Des vannes manuelles peuvent être utilisées pour prévenir les accidents causés par la pression résiduelle dans la canalisation pneumatique.
2. L'état d'alimentation et d'évacuation du flux d'air peut être vérifié en un coup d'œil.
3. Lorsqu'elle est en position d'échappement, la vanne peut être sécurisée avec un cadenas.Empêche l'activation accidentelle pendant que le personnel nettoie ou entretient l'équipement.
4. Poussez d'abord la poignée, puis tournez-la pour éviter tout dysfonctionnement en deux étapes.
5. Ils peuvent être utilisés individuellement ou facilement attachés à Unités FRL à l'aide d'entretoises modulaires.
Spécifications du produit
Modèle | VHS20 | VHS30 | VHS40 | VHS40-06 | VHS50 | |
Milieu de travail | Air pur (filtration 40 μm) | |||||
Température de fonctionnement | -5 à 60℃ (Pas de congélation) | |||||
Pression d'épreuve | 1.5MPa | |||||
Plage de pression de travail | 0.1 à 1.0MPa | |||||
Angle de commutation de la poignée | 90° | |||||
Couleur de peinture (Standard) | Poignée : rouge, corps : blanc | |||||
Lester | A (Poignée, capot : PBT ignifuge) | 76g | 127g | 247g | 293g | 532g |
B (poignée, capot : aluminium) | 92g | 156g | 301g | 349g | 630g |
Une entretoise ou une entretoise avec support est nécessaire si la vanne est combinée avec un FRL modulaire. Veuillez la commander séparément.Le type VHS peut être commandé à partir de Comment commander une combinaison FRL modulaire.

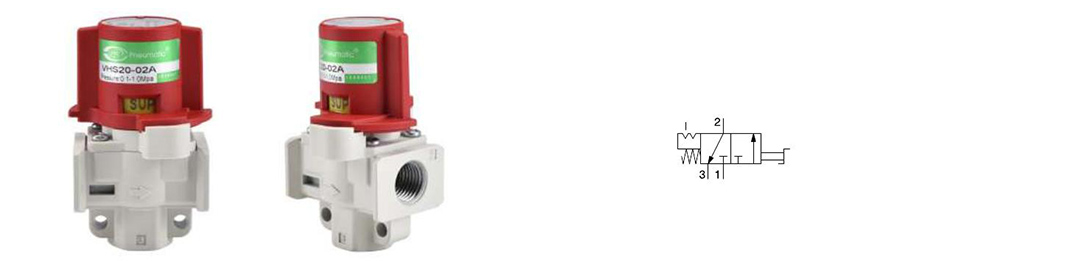

Soupape de décompression à 3 voies | Référence de l'entretoise | Entretoise avec support réf. | Unités de préparation d'air applicables |
VHS20 | Y200-A | Y200T-A | AC20-A,B |
VHS30 | Y300-A | Y300T-A | AC25-A,B,AC30-A,B |
VHS40 | Y400-A | Y400T-A | AC40-A,B |
VHS40-06 | Y500-A | Y500T-A | AC40-06A,B |
VHS50 | Y600-A | Y600T-A | AC50-B, AC55-B, AC60-B |
* Nouvelle série VHS compatible avec les anciennes entretoises Y200 (T) à Y600 (T).
Modèle | Taille du port | Caractéristiques de débit | ||||||
ENTRÉE, SORTIE | EXH | IN→OUT | SORTIE→EXH | |||||
C(dm³/s·bar) | b | CV | C(dm³/s·bar) | b | CV | |||
VHS20 | 1/8 | 1/8 | 2.4 | 0.43 | 0.65 | 2.5 | 0.39 | 0.69 |
1/4 | 3.3 | 0.40 | 0.88 | 3.1 | 0.51 | 0.84 | ||
VHS30 | 1/4 | 1/4 | 6.4 | 0.45 | 1.7 | 6.2 | 0.38 | 1.7 |
3/8 | 8.3 | 0.41 | 2.3 | 7.0 | 0.41 | 1.9 | ||
VHS40 | 1/4 | 3/8 | 7.3 | 0.49 | 2.0 | 8.5 | 0.35 | 2.3 |
3/8 | 10.9 | 0.45 | 3.0 | 11.6 | 0.40 | 3.1 | ||
1/2 | 14.2 | 0.39 | 3.8 | 13.3 | 0.43 | 3.6 | ||
VHS40-06 | 3/4 | 1/2 | 18.3 | 0.31 | 5.0 | 17.7 | 0.37 | 4.8 |
VHS50 | 3/4 | 1/2 | 23.8 | 0.41 | 6.4 | 21.8 | 0.41 | 5.9 |
1 | 31.9 | 0.33 | 8.6 | 23.5 | 0.44 | 6.4 |

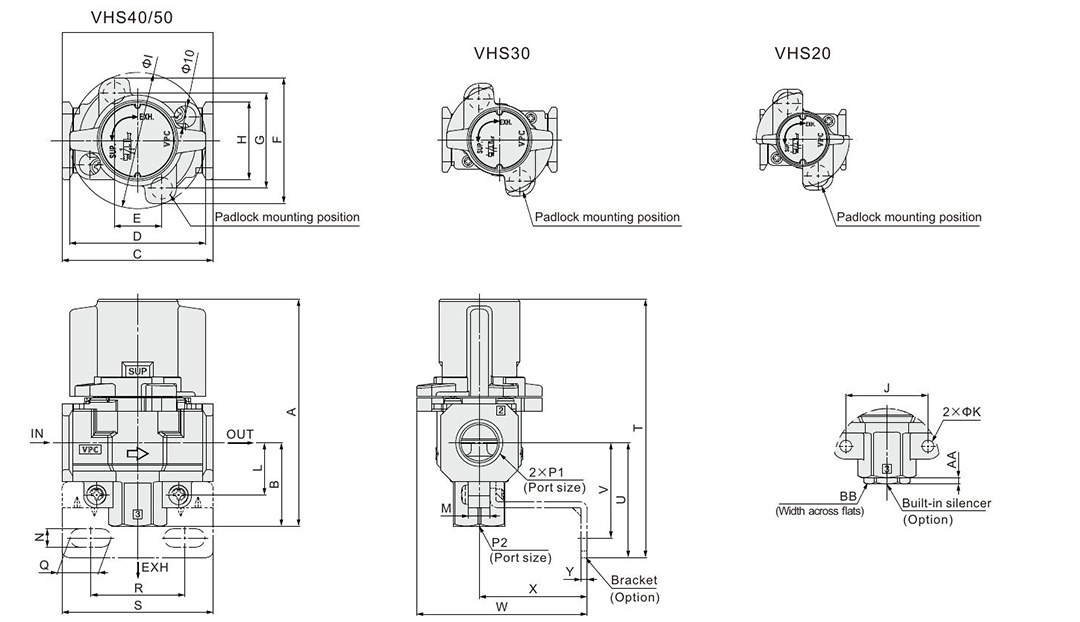

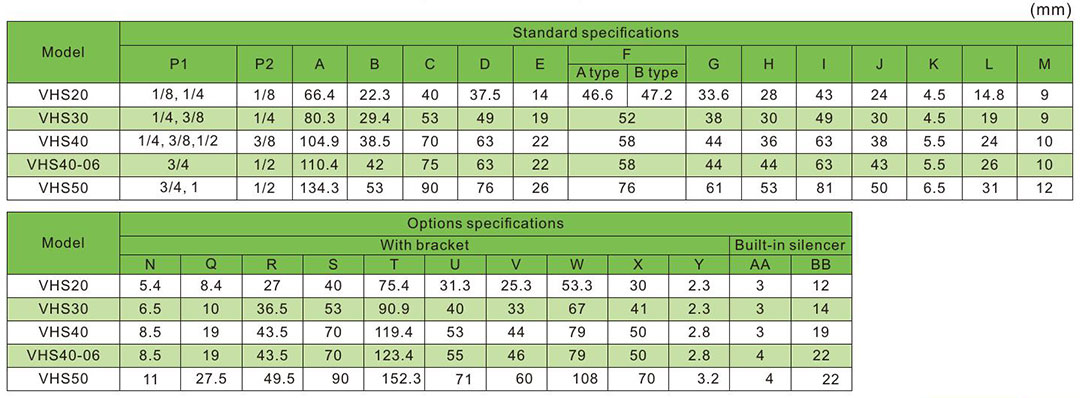

Dimensions principales
Catalogue PDF
