| Moyen de travail: | |
|---|---|
| Pression d'épreuve: | |
| Température de fonctionnement: | |
| Matériau du corps: | |
| Guide: | |

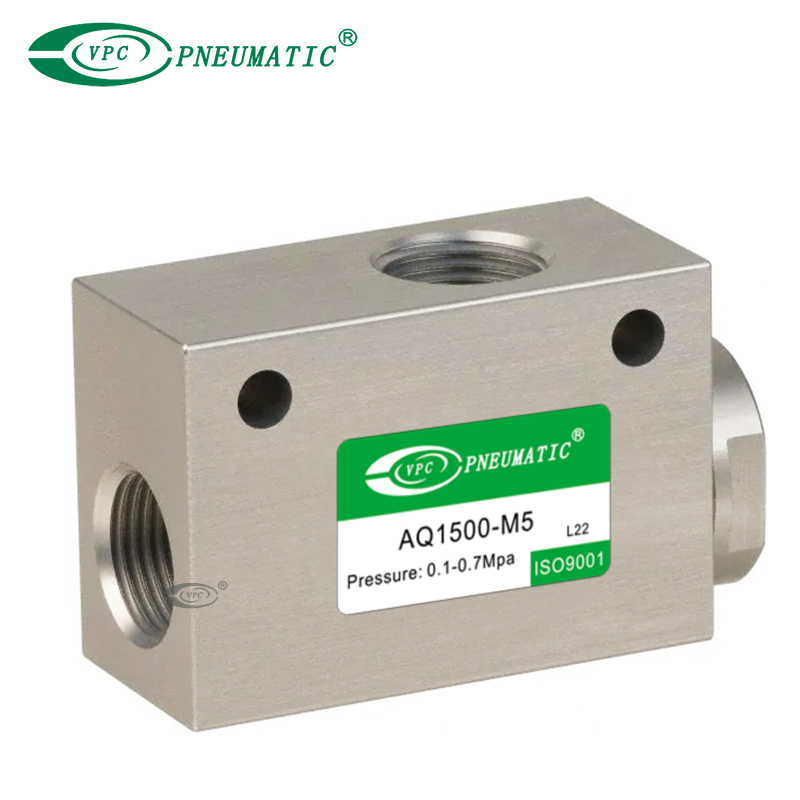

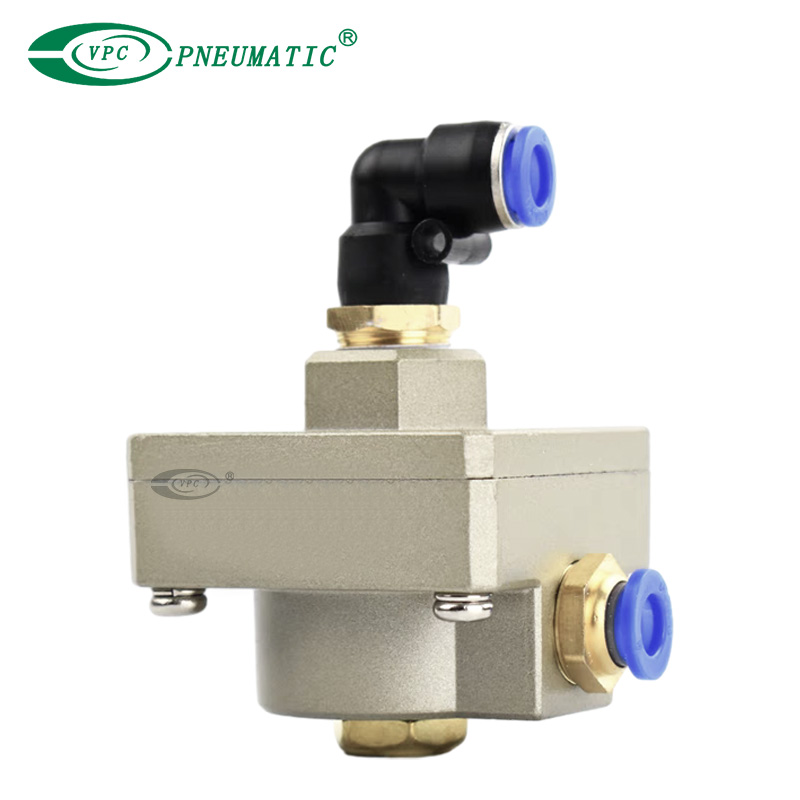

Description du produit

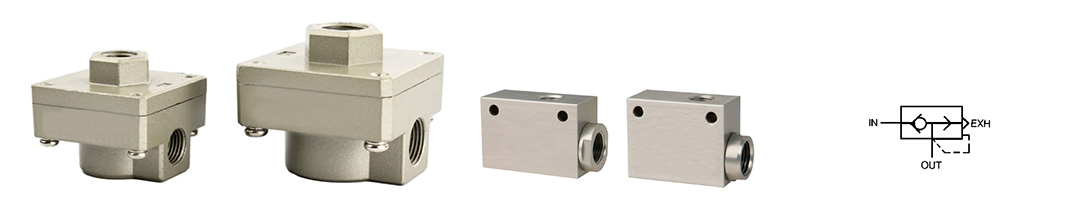

1. Disponible en type lèvre ou diaphragme.
2. Excellentes caractéristiques d'échappement.
3. Capacité d'écoulement grande et faible pression différentielle.
4. Corps de vanne compact et léger.
5. Sélection large de modèles disponibles avec des tailles de port allant de M5 à 3/4.

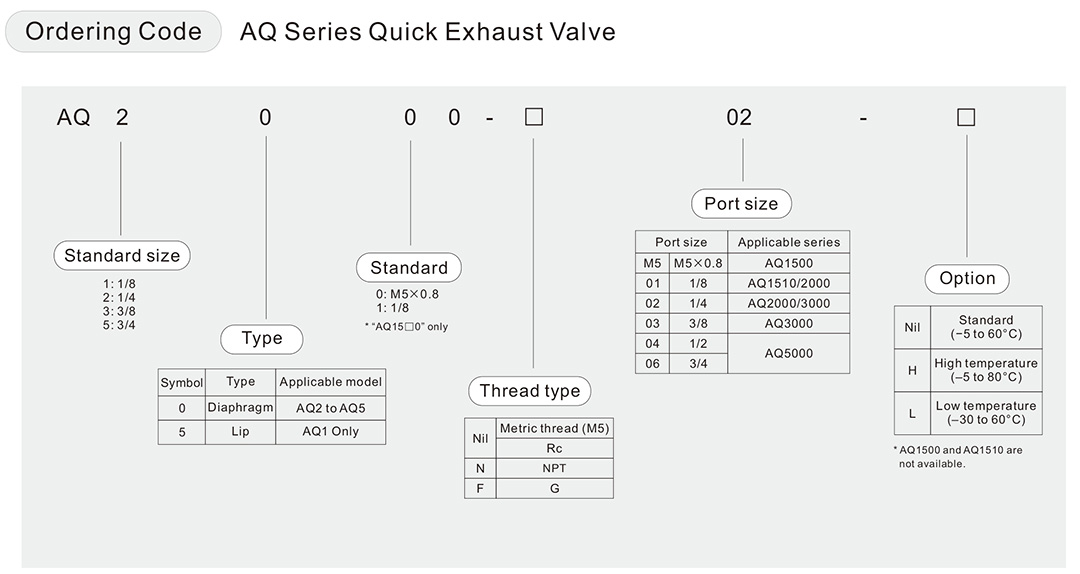

Spécifications du produit
| Moyen de travail | Air | |
| Pression de preuve | 1,5 MPa | |
| Max. pression de travail | Aq15 □ 0 | 0,7 MPa |
| Aq2000 à 5000 | 1 MPA | |
| Min. pression de travail | Aq15 □ 0 | 0,1 MPa |
| Aq2000 à 5000 | 0,05 MPa | |
| Température de travail | -5 à 60 ℃ (pas de congélation) | |
| Modèle | Taille du port | Conductance sonique [DM 3/ (S-BAR)] | Rapport de pression critique | ||
| En → dehors | OUT → Exh | En → dehors | OUT → Exh | ||

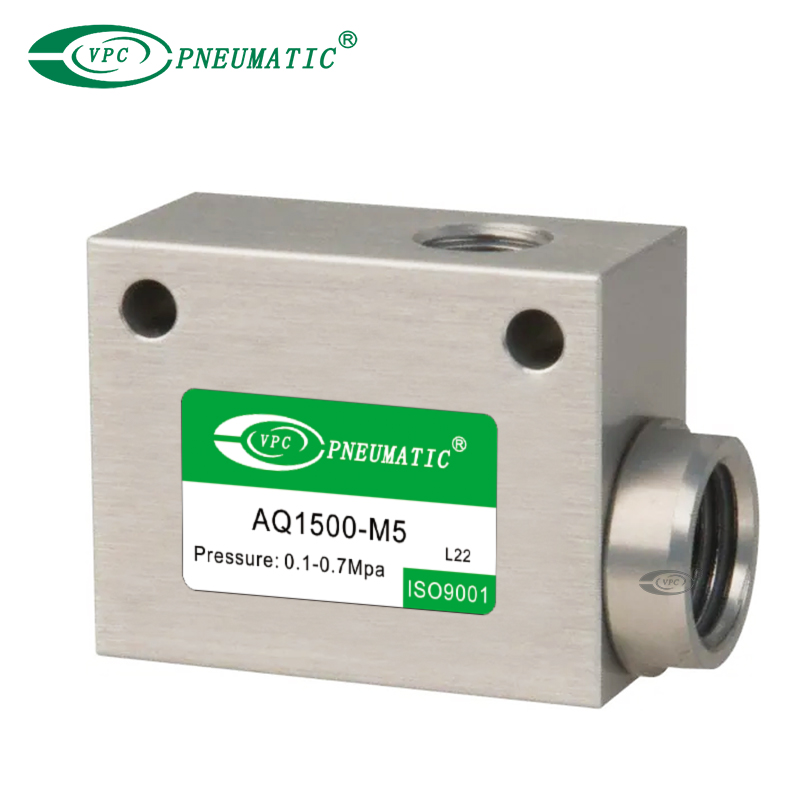

| Aq1500-m5 | M5 x0.8 | 0.4 | 0.56 | 0.35 | 0.3 |
| Aq1510-01 | 1/8 | 0.8 | 1.16 | ||

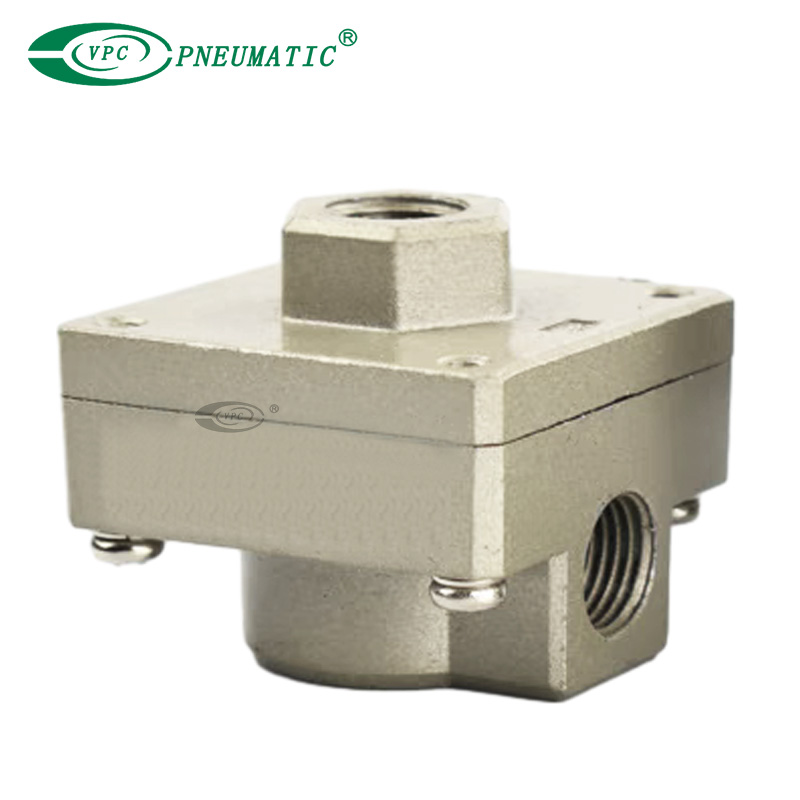

| AQ2000-01 | 1/8 | 5 | 5 | 0.45 | 0.35 |
| AQ2000-02 | 1/4 | 7 | 8 | ||

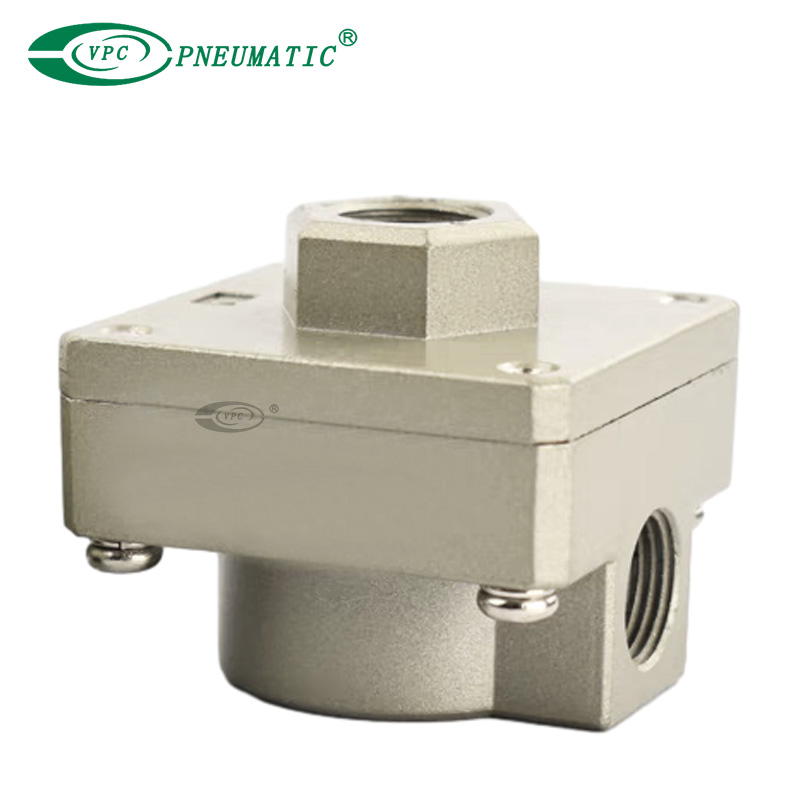

| AQ3000-02 | 1/4 | 8 | 8.4 | ||

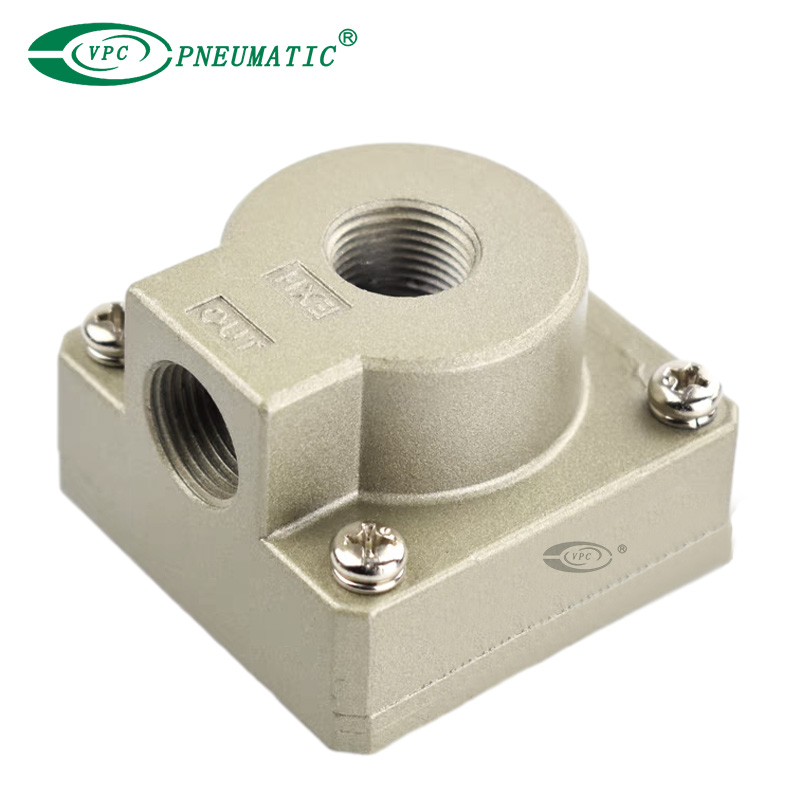

| AQ3000-03 | 3/8 | 12 | 14 | ||
| AQ5000-04 | 1/2 | 21 | 23 | ||
| AQ5000-06 | 3/4 | 27 | 36 | ||

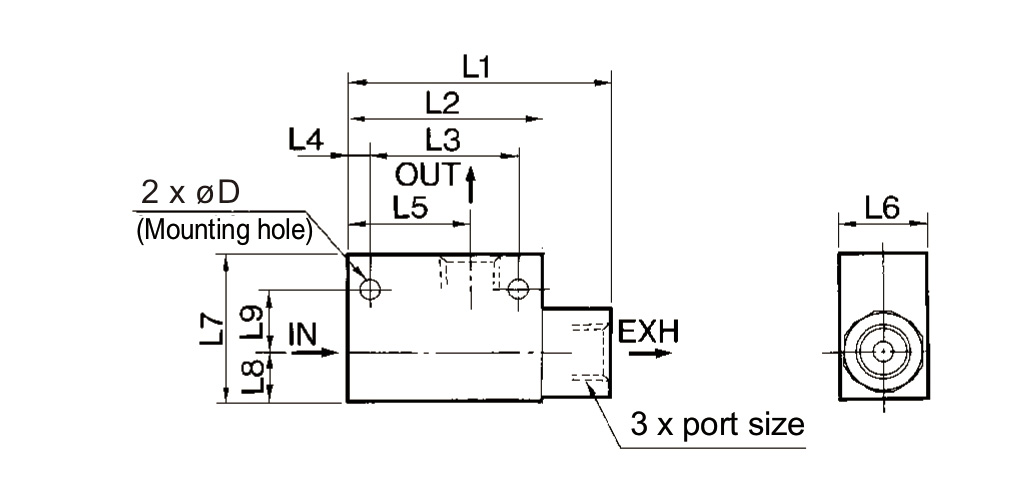

Dimensions principales
| Modèle | Taille du port | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | D |
| Aq1500 | M5x0.8 | 23 | 20 | 14 | 3 | 12.5 | 12 | 15 | 5.5 | 6.5 | 3.1 |
| Aq1510 | 1/8 | 45 | 33 | 25 | 4 | 21 | 15 | 25 | 8 | 11 | 4.3 |

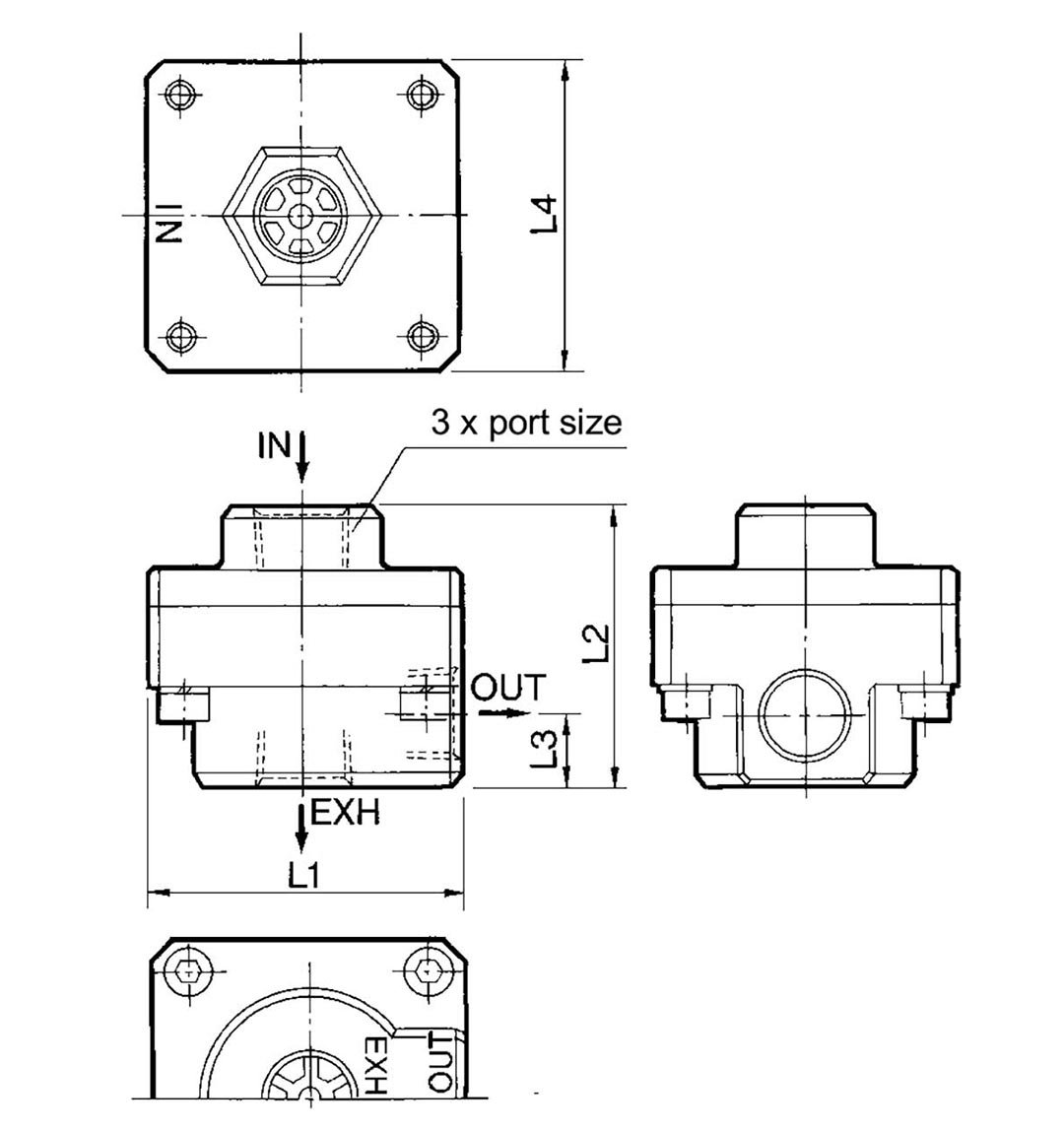

| Modèle | Taille du port | L1 | L2 | L3 | L4 |
| Aq2000 | 1/8,1 / 4 | 45 | 40 | 10 | 45 |
| Aq3000 | 1/4,3 / 8 | 56 | 50 | 12.5 | 56 |
| Aq5000 | 1/2,3 / 4 | 85 | 75 | 18 | 85 |
