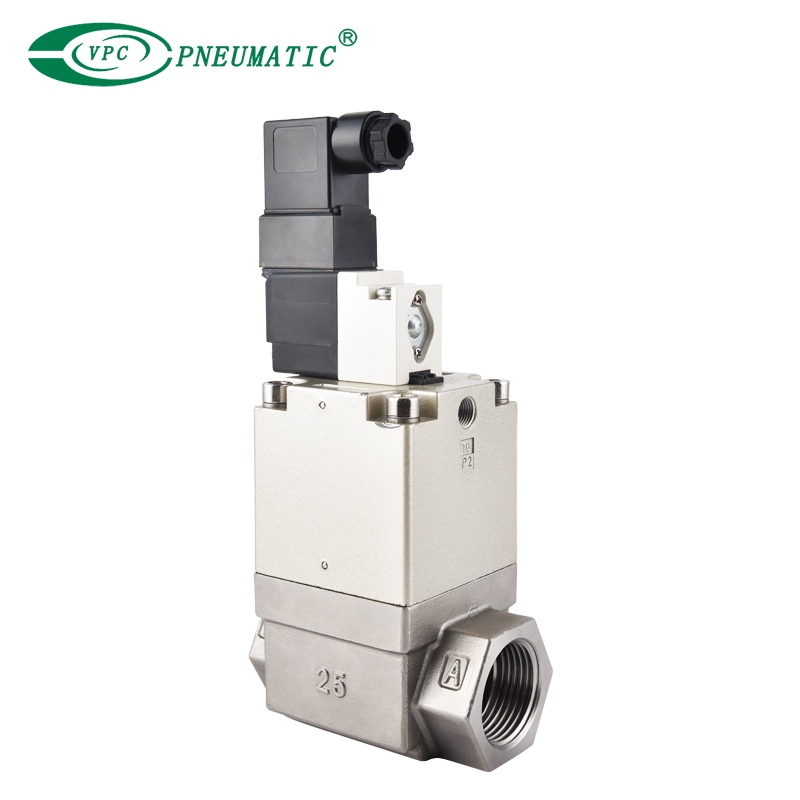

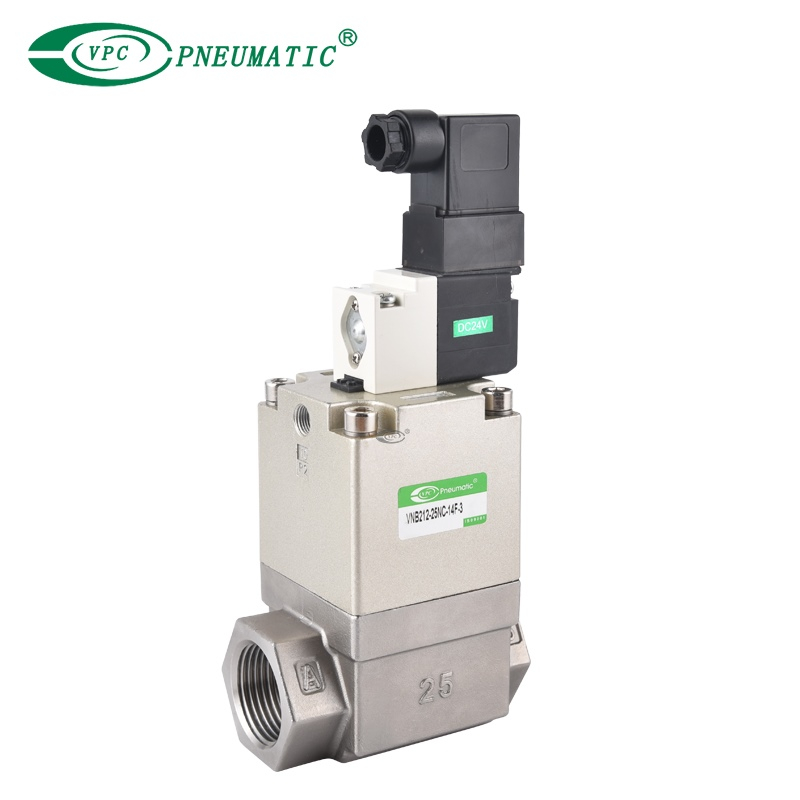

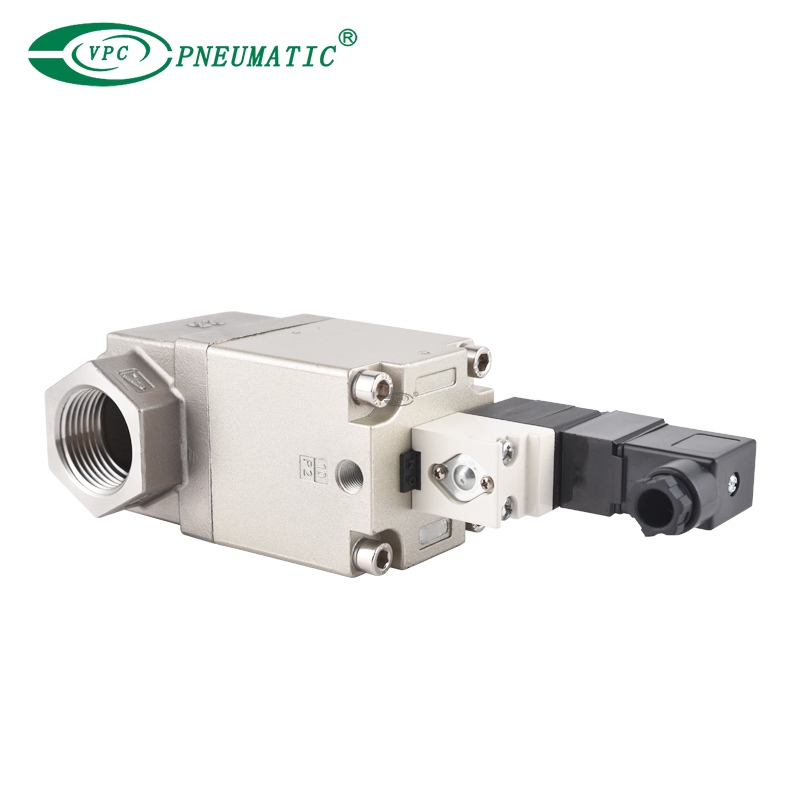

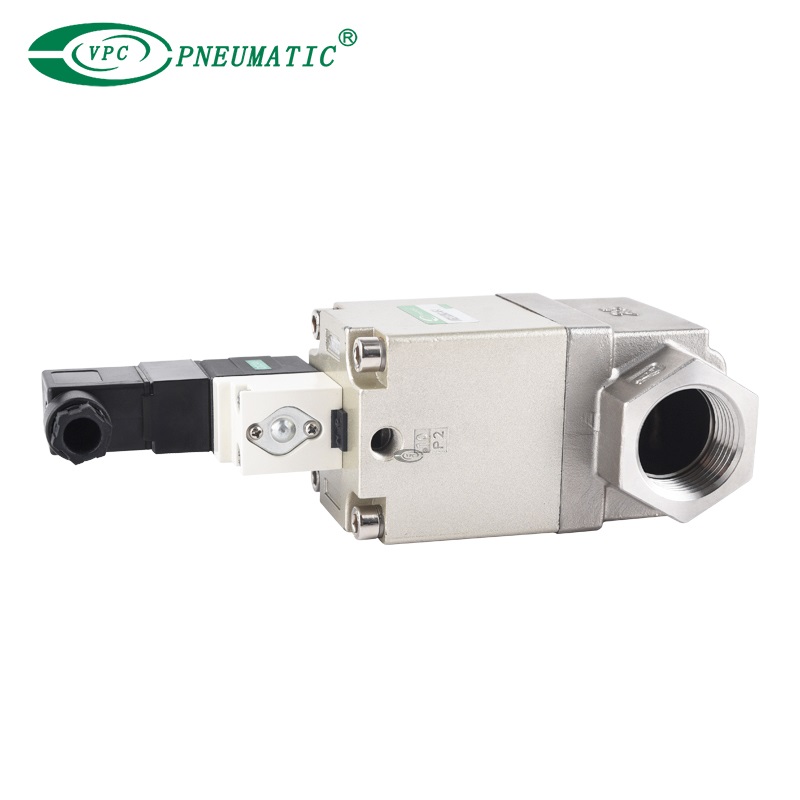

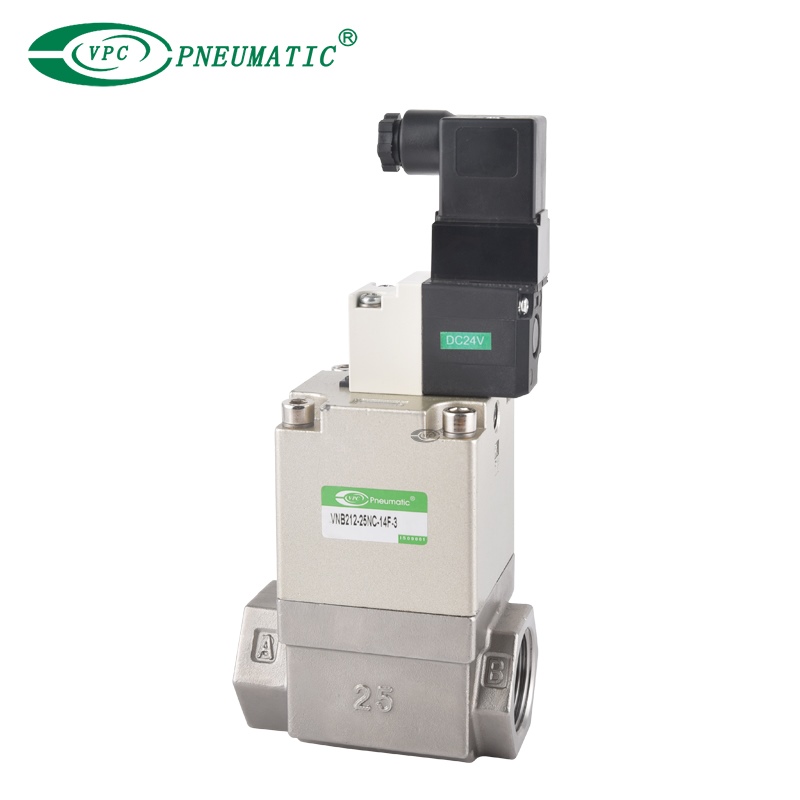

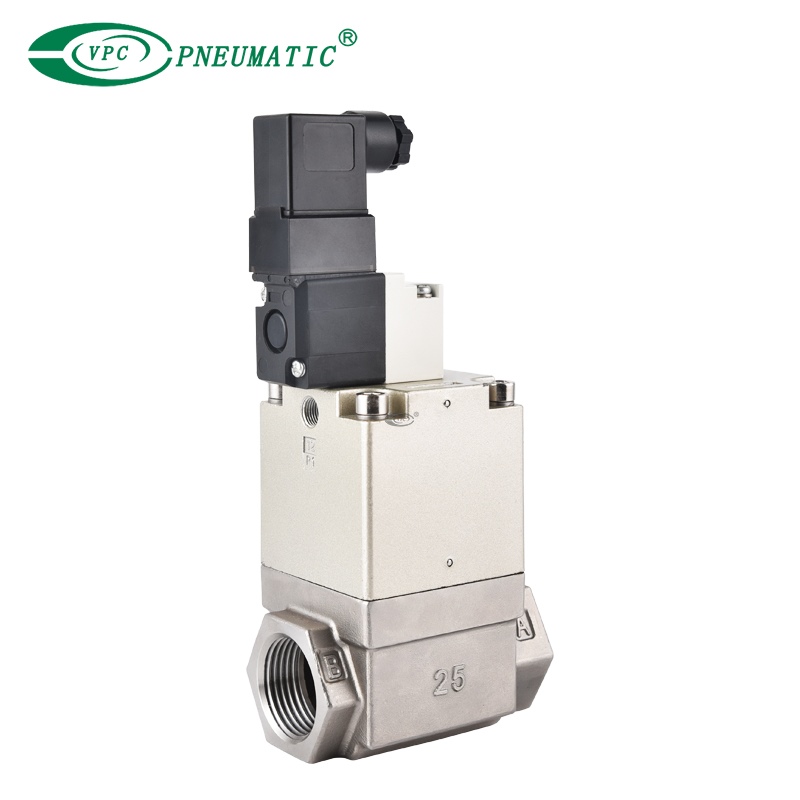

Description du produit
1. Contrôle du débit:
- Les vannes VNB sont utilisées pour réguler et contrôler l'écoulement de divers fluides de processus et gaz dans les systèmes industriels.
- Ils fournissent une modulation de débit précise et des capacités d'arrêt serrées.
2. Automatisation des processus:
- Les vannes VNB sont intégrées dans des systèmes de contrôle de processus automatisés pour permettre le fonctionnement et la surveillance à distance.
- Ils fournissent une gestion des flux précise et fiable dans des processus industriels complexes.
3. Polyvylity:
- La série VNB est disponible dans une gamme de matériaux, tailles et connexions finales pour répondre à différentes exigences de processus.
- Ils peuvent gérer un large éventail de milieux, y compris des liquides, des gaz et de la vapeur, dans une variété d'industries, notamment chimique, pétrochimique et pharmaceutique.
4. Fiabilité et durabilité:
- Les vannes VNB sont conçues avec une construction robuste et des matériaux de haute qualité pour assurer une longue durée de vie et un fonctionnement fiable.
- Ils sont conçus pour résister aux conditions exigeantes trouvées dans les environnements de processus industriels.

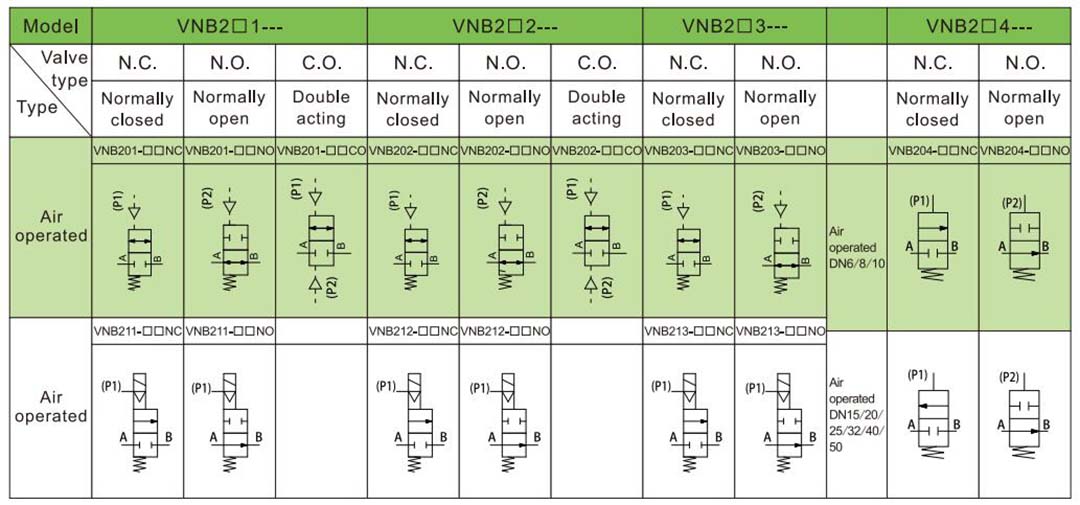

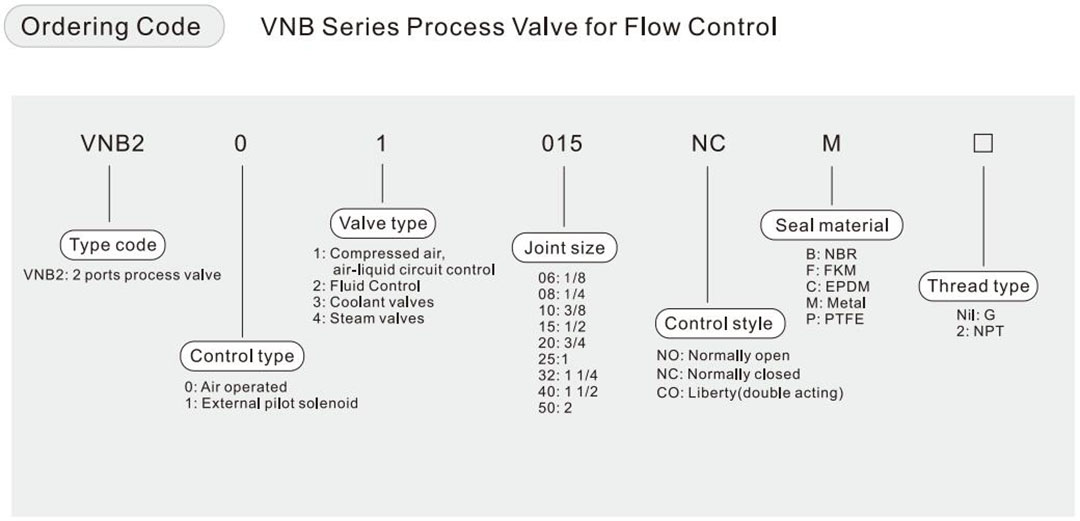

Spécifications du produit
| Modèle | B VNB2 □ 1 --- F C Matériau du joint: NBR / FKM / EPDM | B VNB202 --- F C Matériau du joint: NBR / FKM / EPDM | VNB23 --- M Matériau de joint: métal | VNB204 --- P MATÉRICAU DE JOINT P: PTFE | ||||
| Fluide | Nbr | FKM | EPDM | Nbr | FKM | EPDM | Liquide de refroidissement (-5-60 ℃) (-5-99 ℃ en type à air) | Steam (-5 ~ 180 ℃) |
| Air (standard, sec): monoxyde de carbone (CO2, 0,7 MPa ou moins), gaz d'azote (N2), huile de turbine huile hydraulique (viscosité cinématique: 40-100 mm² / s) | Huile de turbine d'hélium d'argon ( Hydrau huile de lic viscositécinématique : 40 ~ 100 mm² / s) | CO2 (supérieur à 0,7 MPa) | Eau, huile, air, vide, etc. (-5 ~ 60 ℃) | Eau, huile, etc. (type à air à air uniquement) (-5 ~ 99 ℃) | ||||
| Modèle | B VNB2 □ 1 --- F C Matériau du joint: NBR / FKM / EPDM | B VNB2 □ 2 --- F C Matériau du joint: NBR / FKM / EPDM | VNB2 □ 3 --- m Matériau de joint: métal | VNB2 □ 4 --- P MATÉRICAUX DE JOINT: PTFE | ||||||
| Carrosserie | SS304 / alliage d'aluminium | |||||||||
| Sceller | Nbr | FKM | EPDM | Nbr | FKM | EPDM | Nbr | FKM | -5 ~ 180 ℃ | |
| Température fluide | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | -5 ~ 60 ℃ | -5 ~ 99 ℃ | ||||
| Température ambiante | -5 ~ 50 ℃ * 1 (l'air opéré: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| Pression de preuve | 1,5 MPA | |||||||||
| Pression de travail | 0 ~ 1.0MPA | PORT NO / NC / CO STANDARD: Low Vasse ~ 0,5 MPA | 0 ~ 1.0MPA | 0 ~ 0,9 MPA | ||||||
| Port plus petit NC: Abus bas ~ 1,0 MPA | ||||||||||
| Air pilote externe | Pression | 0,2 ~ 0,7 MPA | NC: 0,25 ~ 0,7MPA n ° /co.: 0.1+0.25x(press * 5 ) ~ 0,25 × 0,25x (appuyez) MPA * 2 | NC.:0.25~0.7MPA No.:0.1+0.25X (Press) ~ 0,7MPA | NC.:0.3~0.7MPA No.:0.1+0.25x(press)~ 0,25 + 0,25x (appuyez sur) MPA | |||||
| Lubrification | Non requis (utilisez une turbine Classe 1 ISO VG32, si lubrifiée. * 3) | |||||||||
| Température | -5 ~ 50 ℃ (Type à fonctionnement de l'air: 60 ℃) | -5 ~ 60 ℃ | ||||||||
| Montage | Gratuit * 4 | |||||||||
※ 1) Pas de congélation.
※ 2) Réglez la plage de pression de fonctionnement de 0,125 MPa à 0,275 MPa pour un faible vide.
※ 3) La lubrification n'est pas autorisée dans le cas de l'EPDM du matériau du joint.
※ 4) Pour le solénoïde pilote extenal, il est recommandé de l'orientation du solénoïde pilote soit orientée verticalement vers le haut ou horizontalement.
※ 5) Press = pression de travail

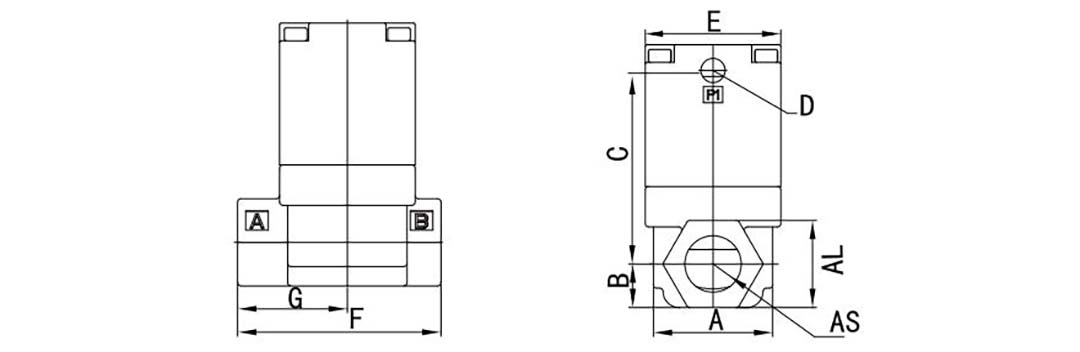

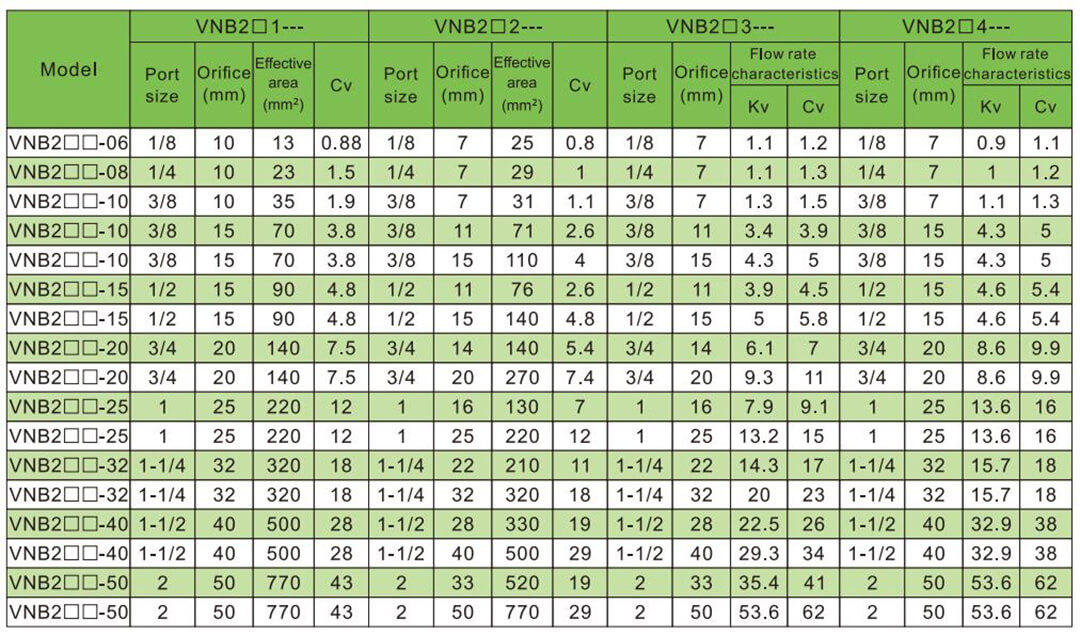

Dimensions principales
| Modèle | Taille du port | A | B | C | D | E | F | G | COMME | Al |
| DN 6 | 1/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/8 | 23 |
| DN 8 | 1/4 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 1/4 | 23 |
| DN 10 | 3/8 | 28 | 12.5 | 39.5 | 1/8 | 27 | 45 | 24 | 3/8 | 23 |
| DN 10 | 3/8 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 3/8 | 27 |
| DN 15 | 1/2 | 37 | 14 | 55 | 1/8 | 42 | 63 | 34 | 1/2 | 27 |
| DN 20 | 3/4 | 46 | 17.5 | 60.5 | 1/8 | 50 | 80 | 43 | 3/4 | 33 |
| DN 25 | 1 | 58 | 20 | 73 | 1/8 | 60 | 90 | 49 | 1 | 43 |
| DN 32 | 1-1 / 4 | 68 | 26.5 | 94 | 1/8 | 77 | 105 | 52.5 | 1-1 / 4 | 48 |
| DN 40 | 1-1 / 2 | 85 | 30 | 107 | 1/4 | 96 | 120 | 60 | 1-1 / 2 | 55 |
| DN 50 | 2 | 100 | 37 | 123 | 1/4 | 113 | 140 | 70 | 2 | 66 |
