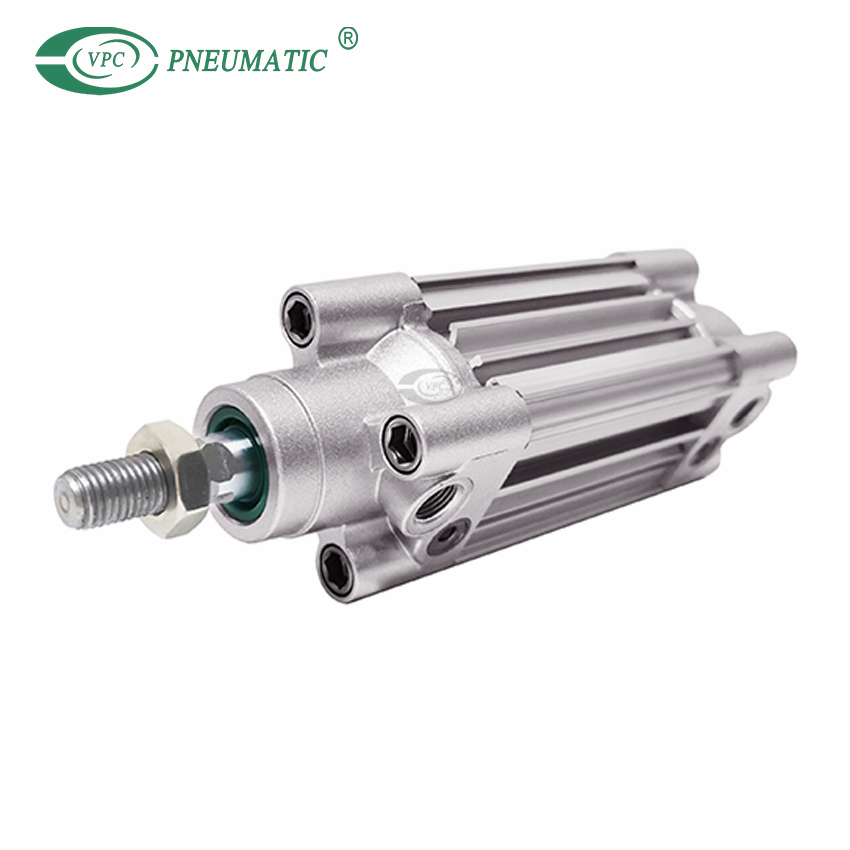

Vérin simple tige double effet standard série CP96S(D) ISO 15552

Partager sur:

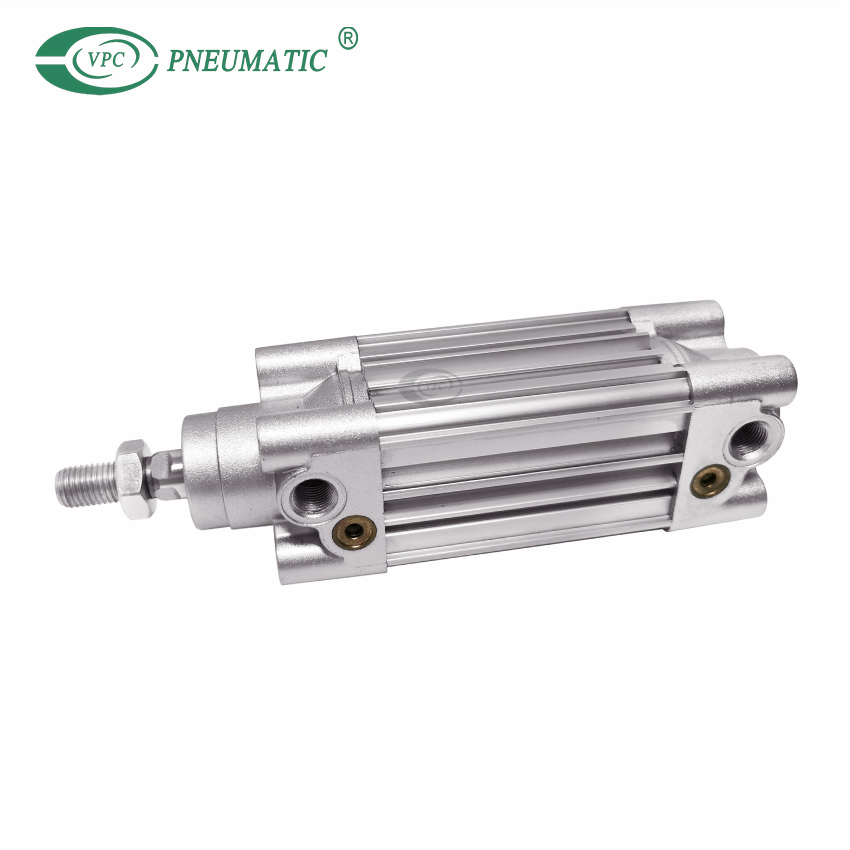

  • CP96, conception de tube de profil Iso-Cylinder avec tir ci-joint, est disponible en tailles d'alésage de Ø32 à Ø125 mm. La série est disponible avec une tige simple ou double en tailles d'alésage de Ø32 à Ø125 mm.
  • La combinaison de coussin d'air et de coussin de pare-chocs réduit considérablement le bruit à la fin de la course. Les couvercles de haute précision et les noix de tir à attachement améliorent la précision de montage et prolongent la durée de vie du cylindre.
  • L'augmentation de la précision de la bague et de la tige de piston, ainsi que de la réduction des tolérances, a diminué la déviation de la tige de piston.
  • Les traits standard varient de 25 à 800 mm.
  • CP96
  • VPC Pneumatic
  • 8412310090
Type d'acteur:
Moyen de travail:
pression de preuve:
Température de fonctionnement:
Coup maximum:
État de disponibilité:

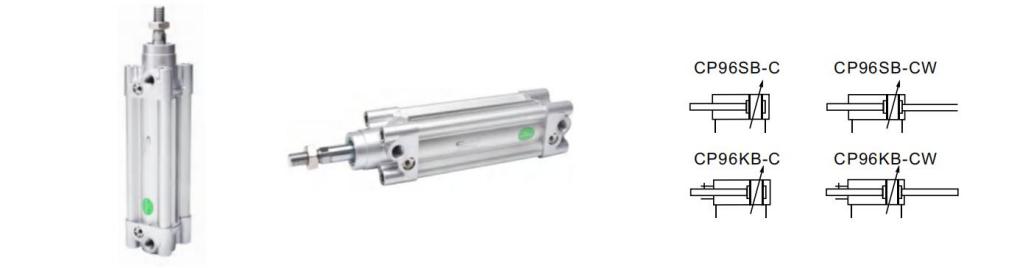

Description du produit

CP96_03

Spécifications du produit

Taille d'alésage (mm)3240506380100125
moyen de travailAir
Type d'acteur  Double jeu
Pression de preuve1,5 MPA
Pression opérationnelle maximale1.0MPA
Pression de l'opération minimale0,05 MPA
Température ambiante et fluidesans interrupteur automatique: -20 à 70 ℃ (pas de congélation)
avec un interrupteur automatique: -10 à 60 ℃ (pas de congélation)
LubrificationNon requis (non-lubrifiant)
Vitesse de piston opérationnelle50 à 1000 mm / s50 à 700 mm / s
Tolérance à l'AVC admissible
Jusqu'à 250 ST: +1,0,251 à 1000 ST: +1,4,1001 à 1500 ST: +1,8 1501 à 2000 ST: +2.2
                        0                               0                                 0                                 0
CoussinCoussin d'air
Taille du portG1 / 8G1 / 4G1 / 4G3 / 8G3 / 8G1 / 2G1 / 2
MontagePied de base, axial, bride de tige, tête  bride, chagique simple, double  Clevis, Centre Trunnion

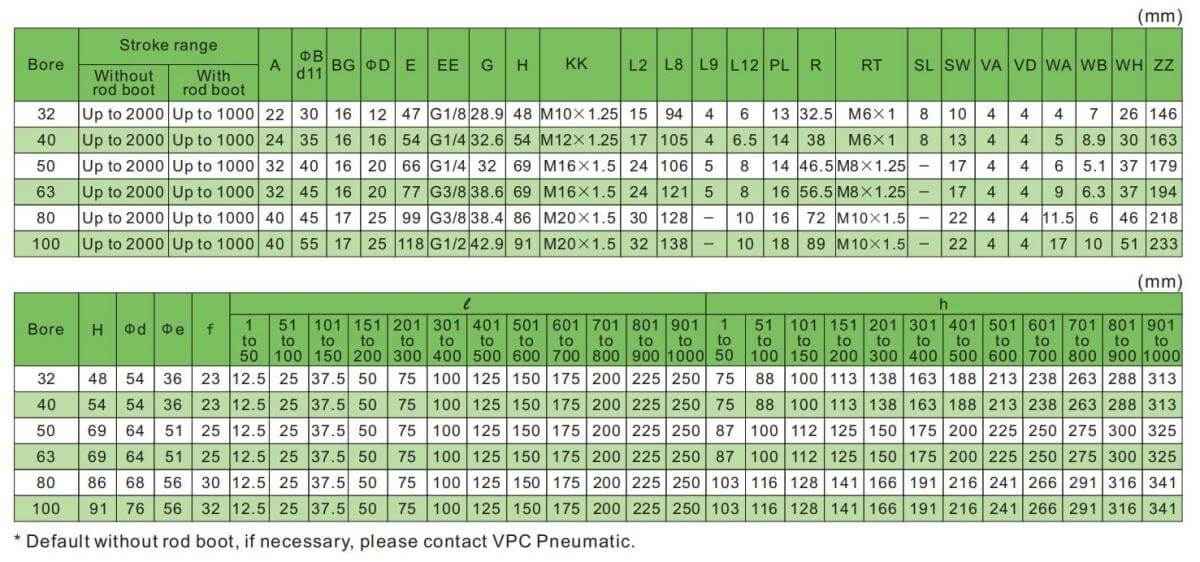

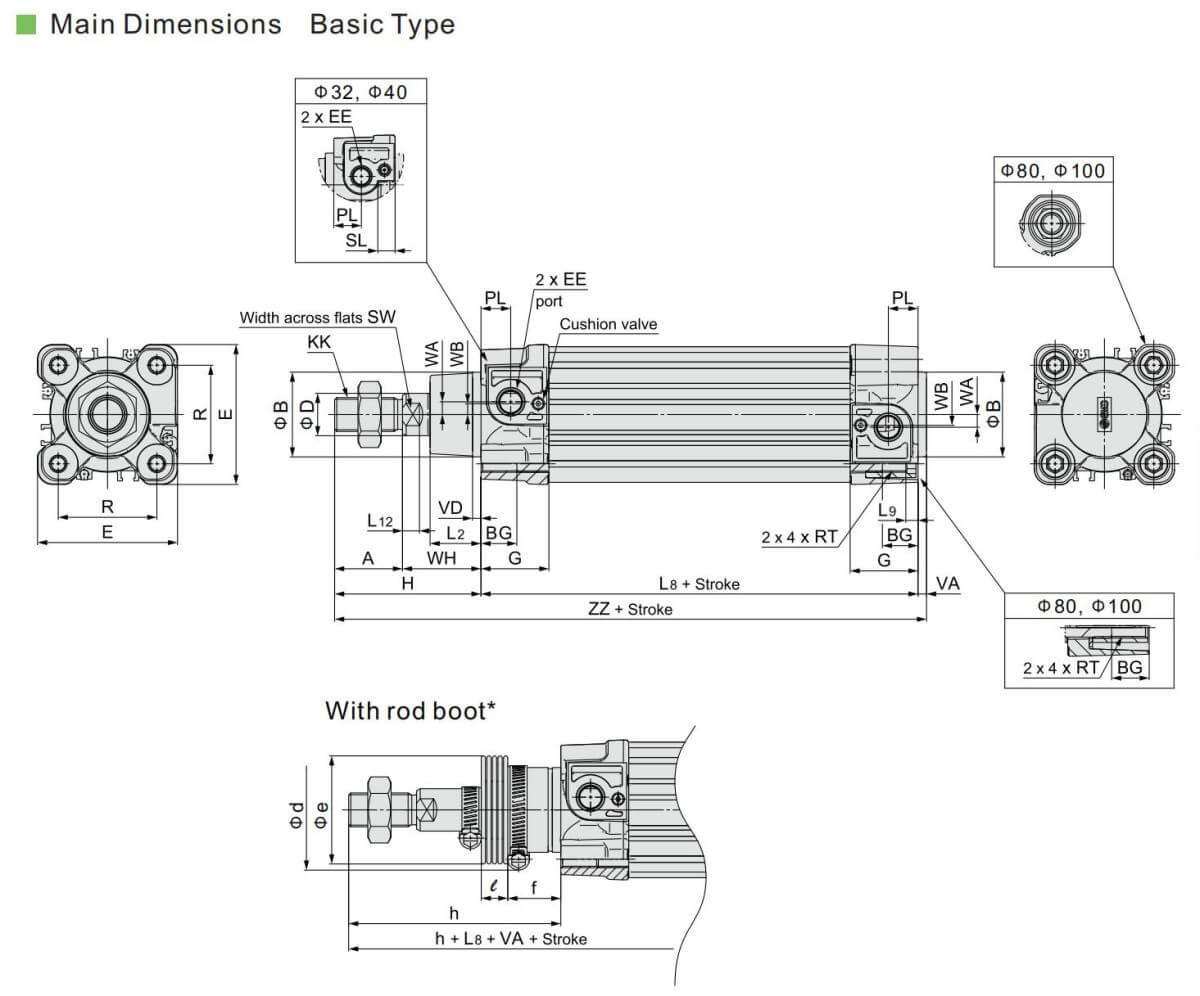

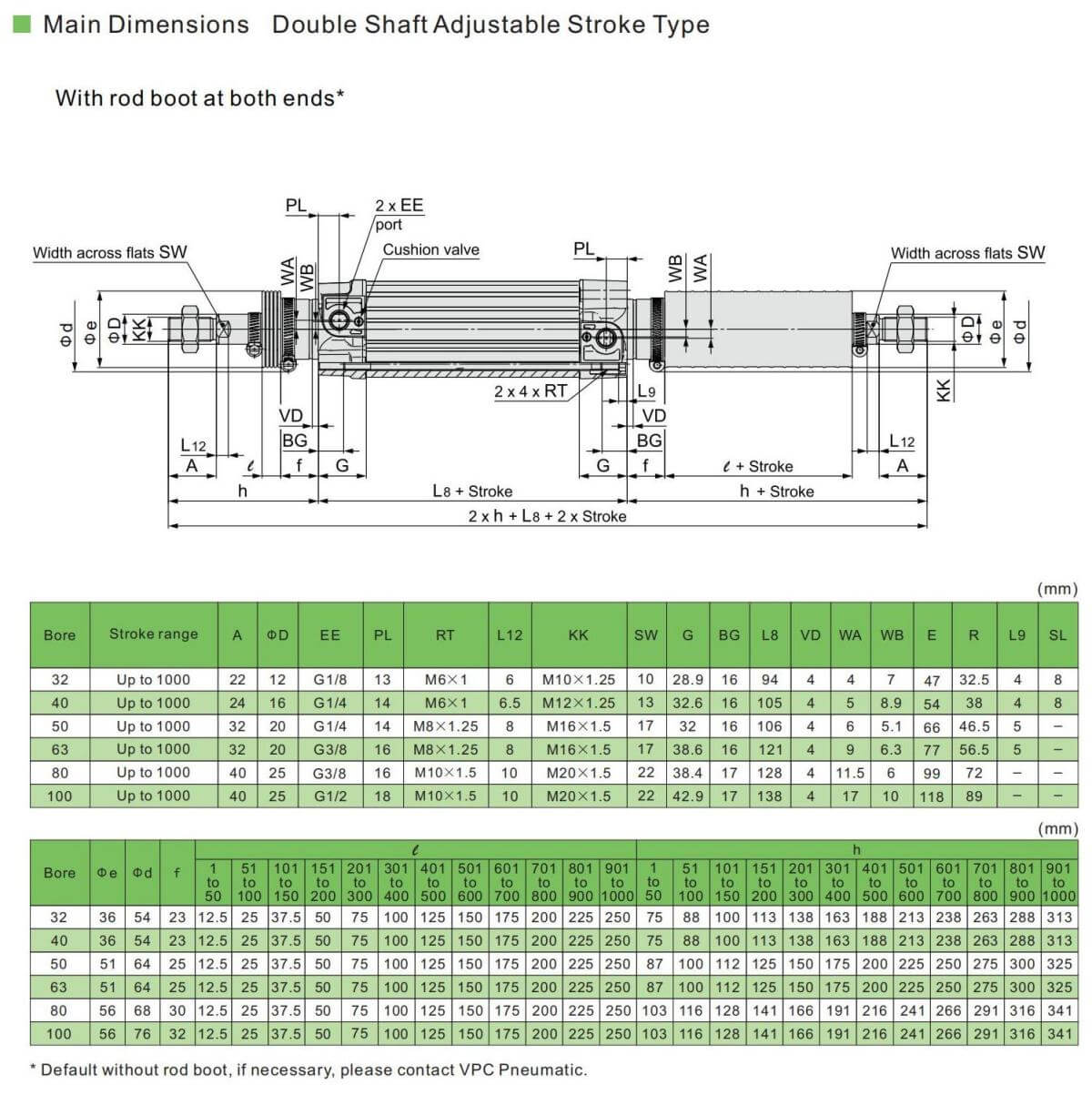

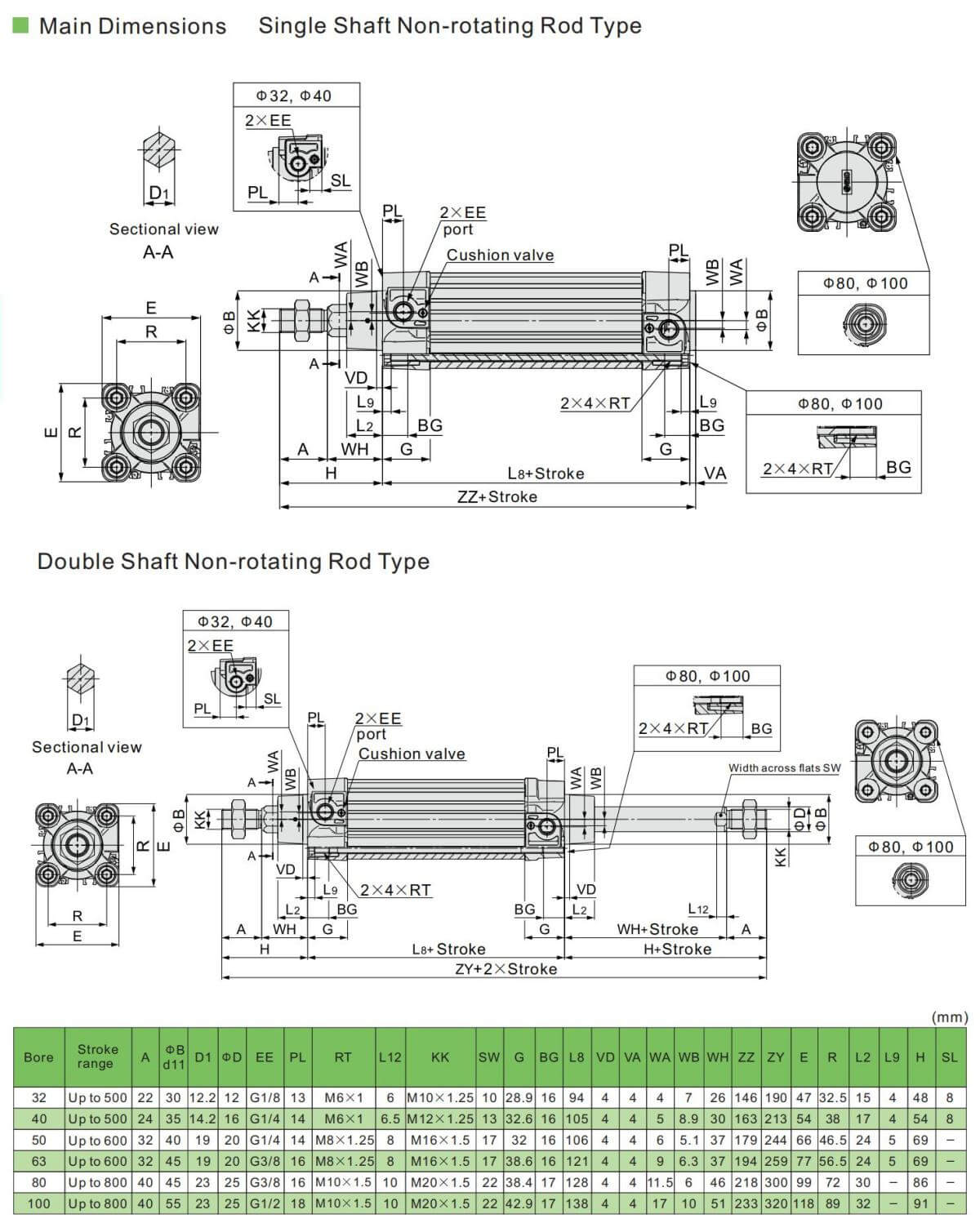

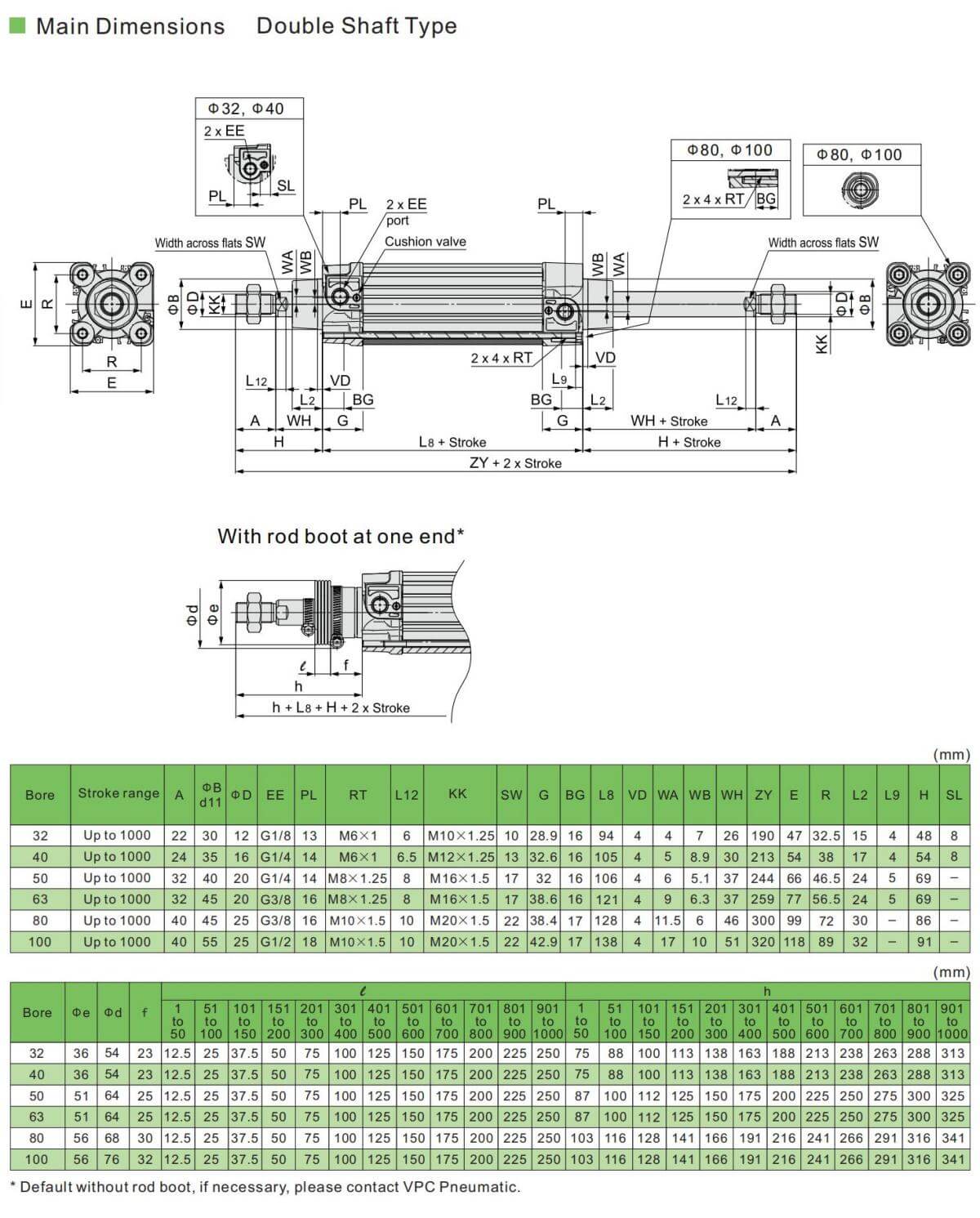

Dimensions principales

CP96_02CP96_07CP96_08CP96_09
