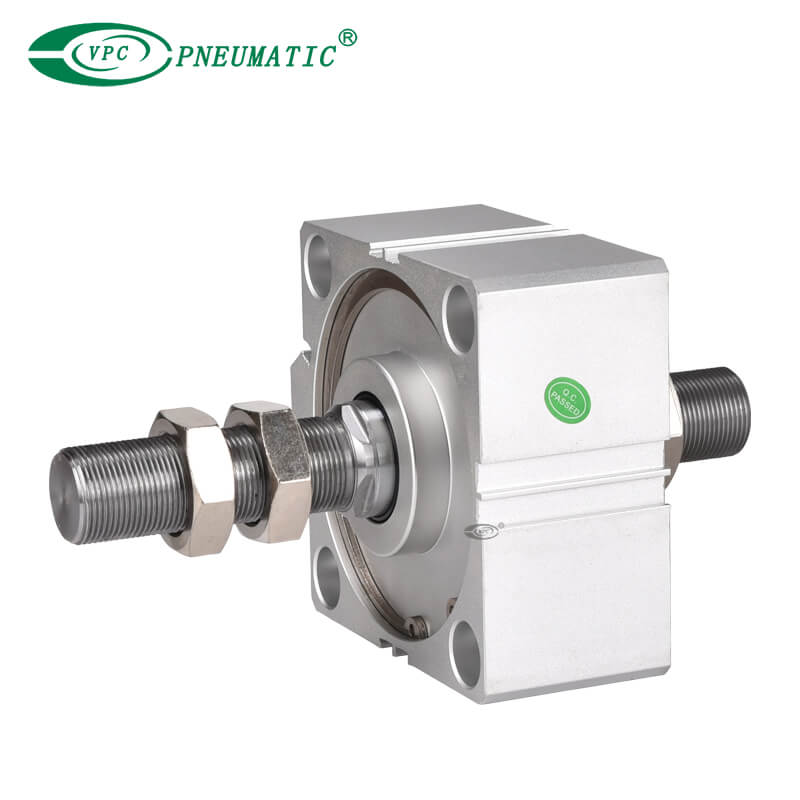

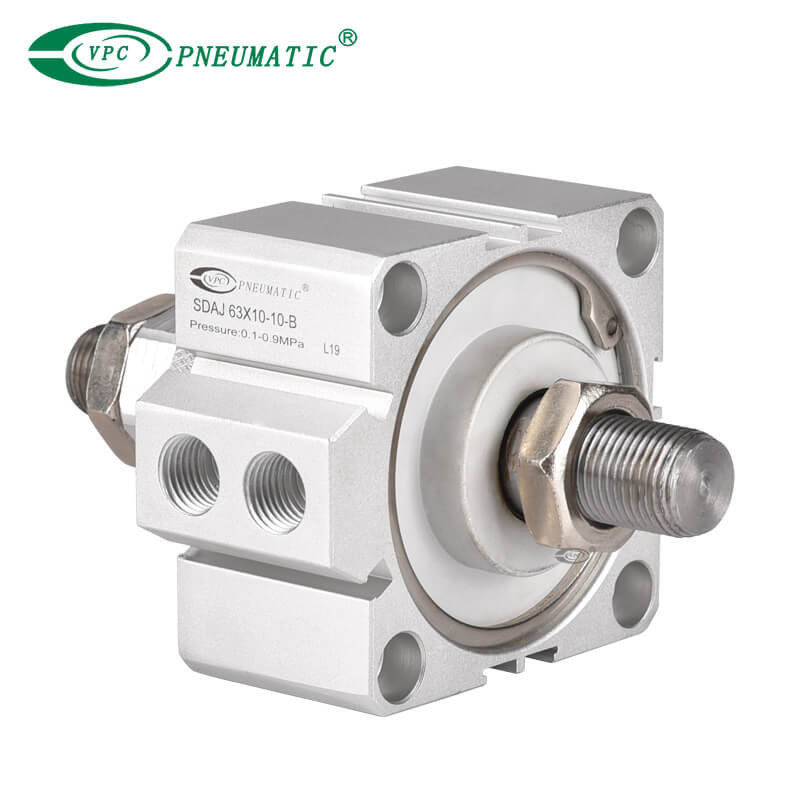

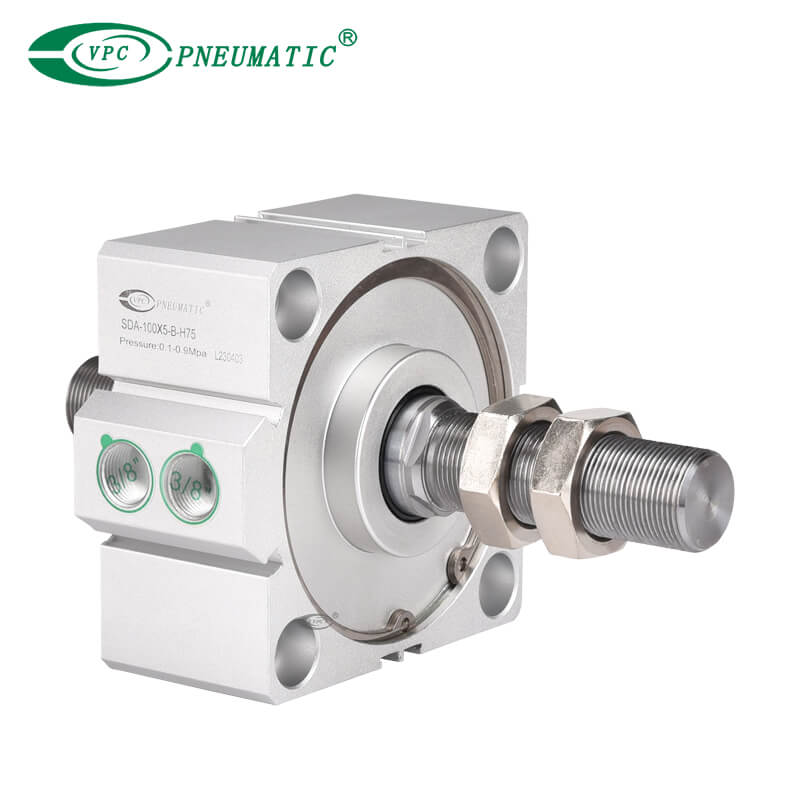

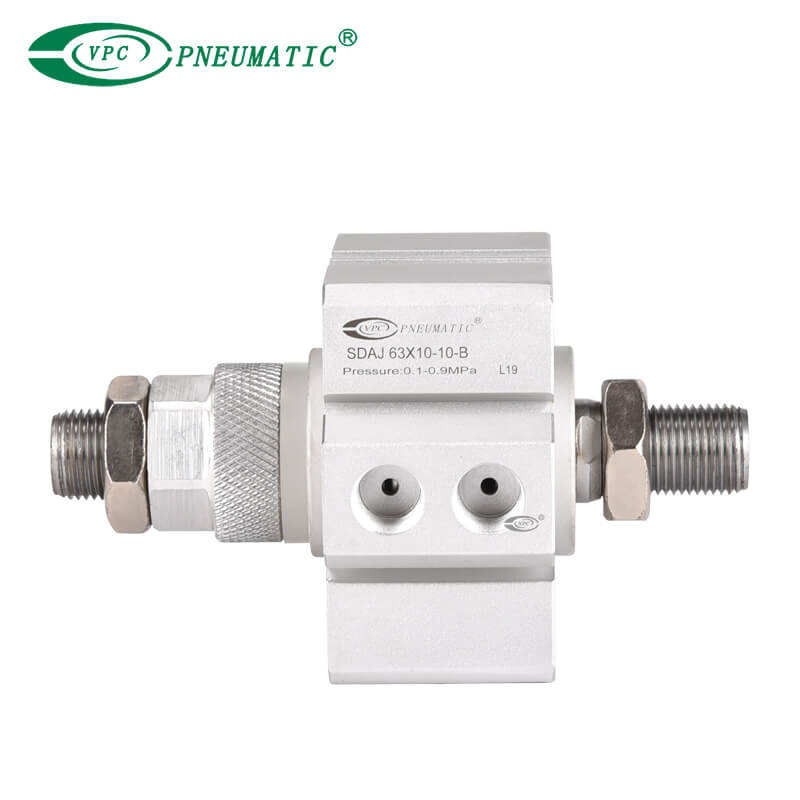

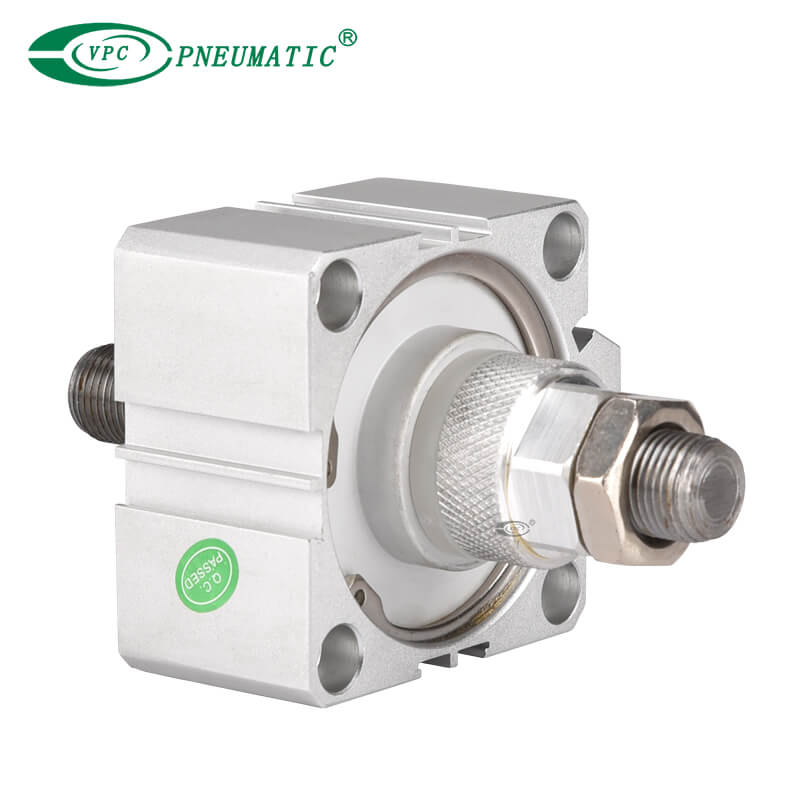

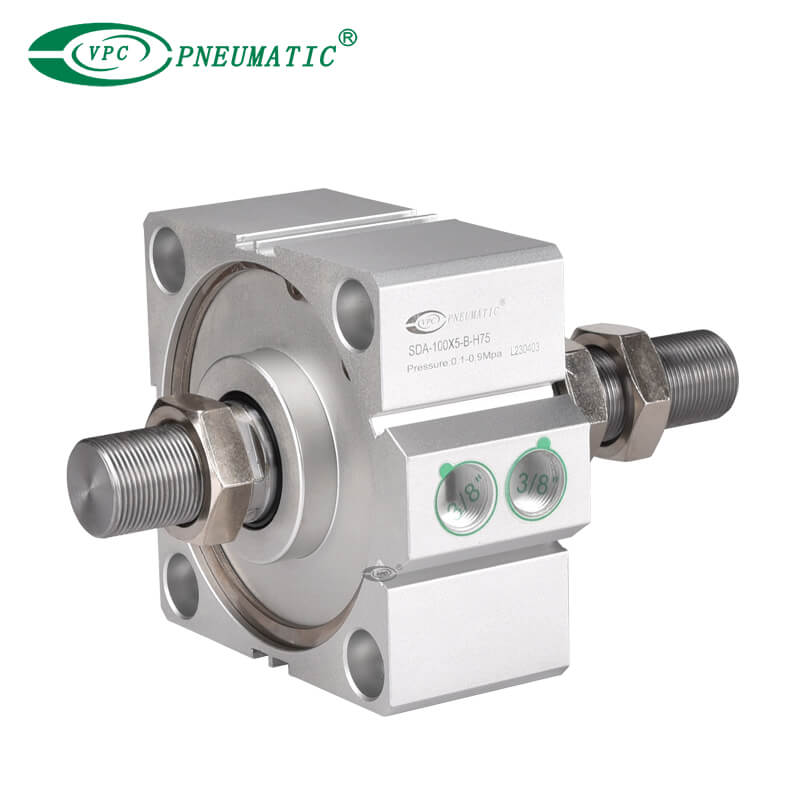

Vérin pneumatique compact série SDAJ avec course réglable

Partager sur:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
sharethis sharing button
1. La conception du cylindre compact SDA intègre une structure légère et compacte, ce qui le rend idéal pour une intégration dans des espaces restreints sans sacrifier les performances.
2. Le mécanisme à double effet garantit que le vérin peut exercer une force dans les mouvements d'extension et de rétraction, offrant ainsi une polyvalence dans diverses configurations mécaniques.
3. Le réglage à double arbre du petit cylindre pneumatique SDAJ est obtenu grâce à un agencement sophistiqué de vis ou de boutons de réglage qui permettent à l'utilisateur de contrôler avec précision l'alignement du cylindre le long de deux axes séparés.
  • SDJ

  • VPC Pneumatic

Accident vasculaire cérébral:
Type d'acteur:
Course réglable :
Fil de discussion:
Plage de vitesse:
État de disponibilité:

Description du produit

 Caractéristique du produit

1. Les vérins compacts SDA sont disponibles conformément aux normes ISO 21287 et JIS.

2. Les joints d'étanchéité et les joints d'étanchéité à l'intérieur du cylindre sont généralement fabriqués à partir de matériaux durables comme le polyuréthane ou le caoutchouc nitrile.Le joint du piston adopte une structure de joint bidirectionnelle hétérogène.Il est hermétiquement fermé et dispose d'une fonction de réserve d'huile.

3. La conception du cylindre mince en fait un excellent choix pour les applications avec un espace limité.

4. Il y a des fentes pour interrupteurs magnétiques autour du corps du cylindre, ce qui est pratique pour installer des interrupteurs à capteur.

5. Des courses, joints, alésages, accessoires de cylindre et kits de réparation personnalisés sont disponibles.

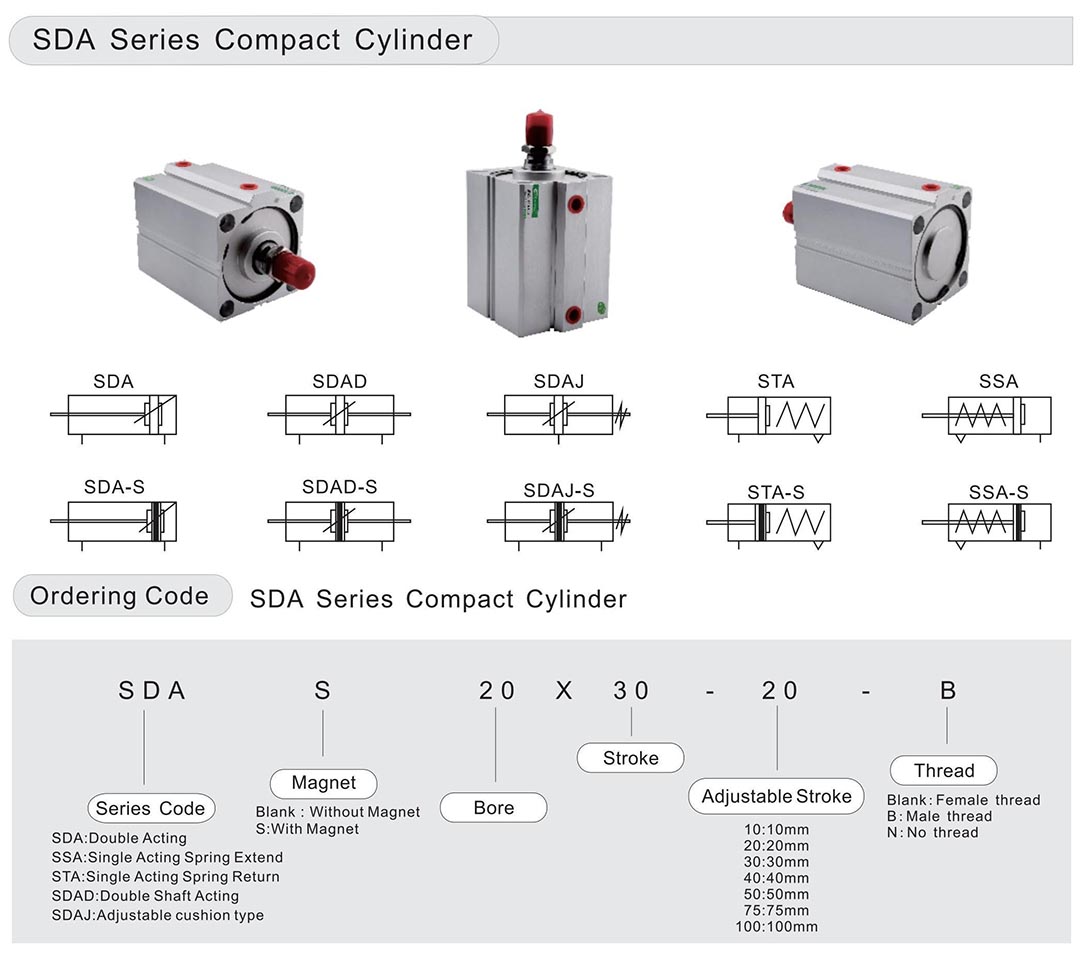

 Symbole

petit cylindre pneumatique


Spécifications du produit

    Alésage (mm)
12
16
20
25
32
40
50
6380
100


Type d'acteur

                                                     Double jeu
        Sortie par ressort simple effet, rappel par ressort simple effet
Milieu de travail
Air pur (filtration 40 μm)



Plage de pression

Double jeu
0,1 à 0,9 MPa
Simple effet
0,2 à 0,9 MPa
Pression garantie
1,5 MPa (213 psi)
Température de fonctionnement
-5 à 70 ℃

Plage de vitesse

Double jeu
30 à 500 mm/s
30 à 350 mm/s
30 à 250 mm/s
Simple effet
100 à 500 mm/s
Type de coussin
Coussin fixe
Taille du port
M5X0.8
G1/8
G1/4
G3/8

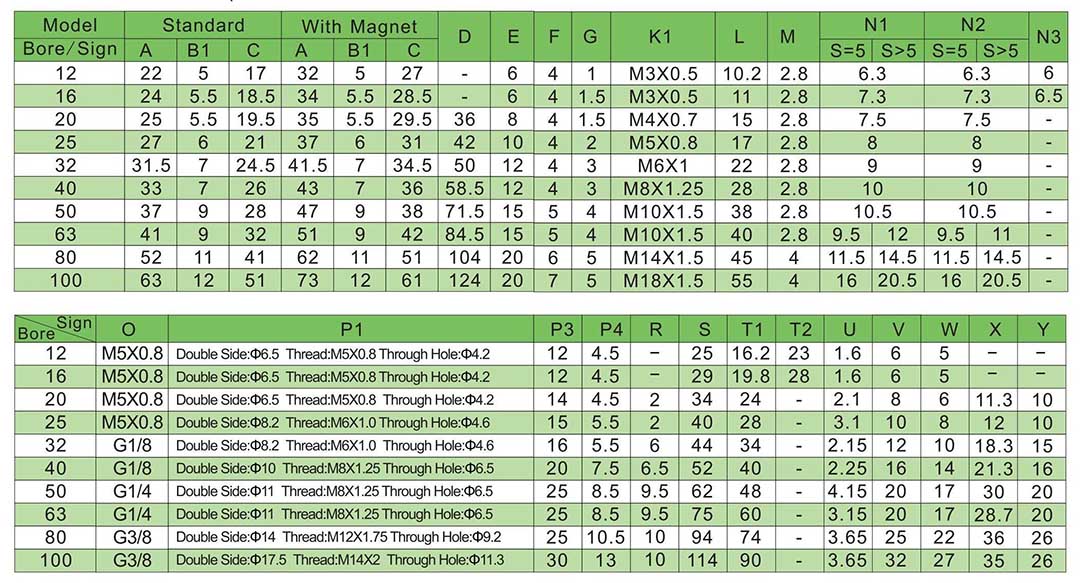

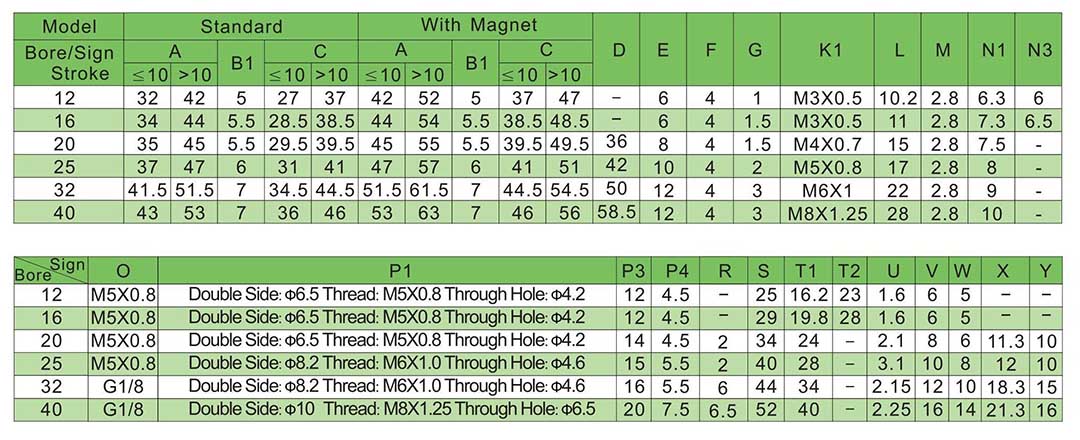

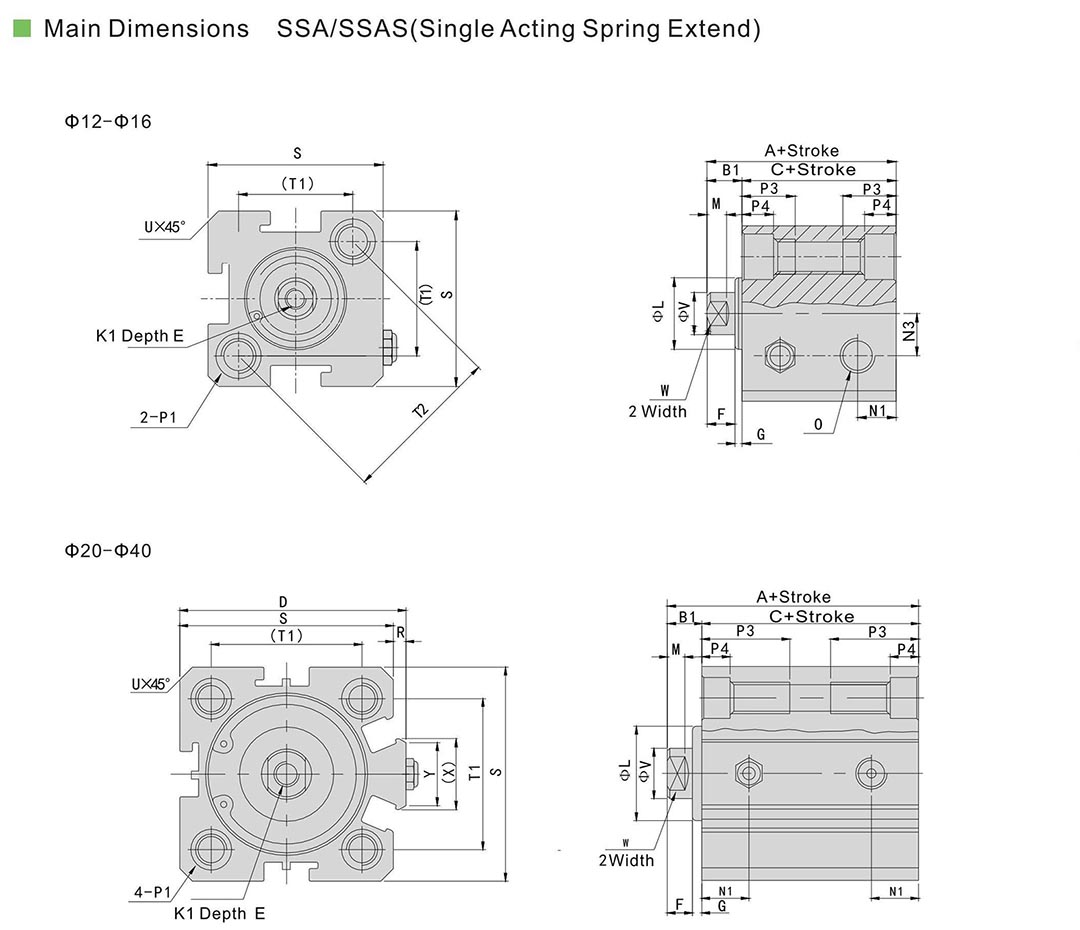

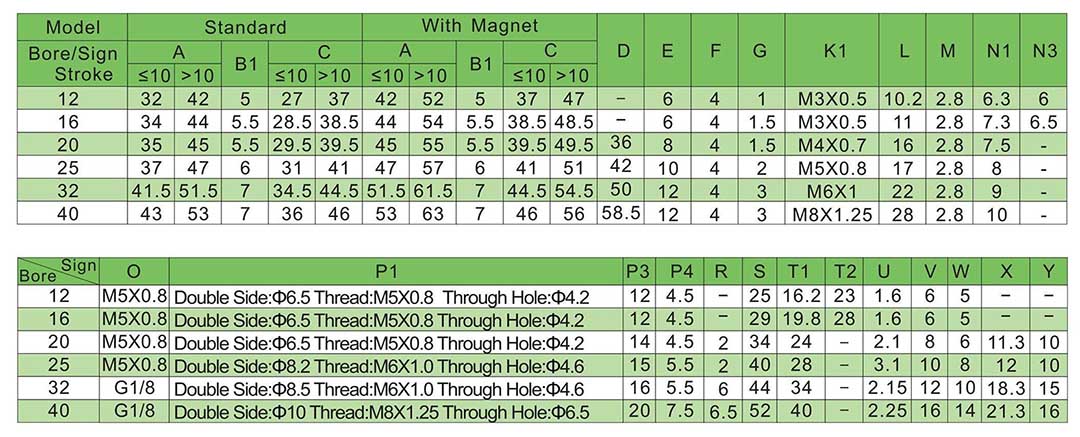

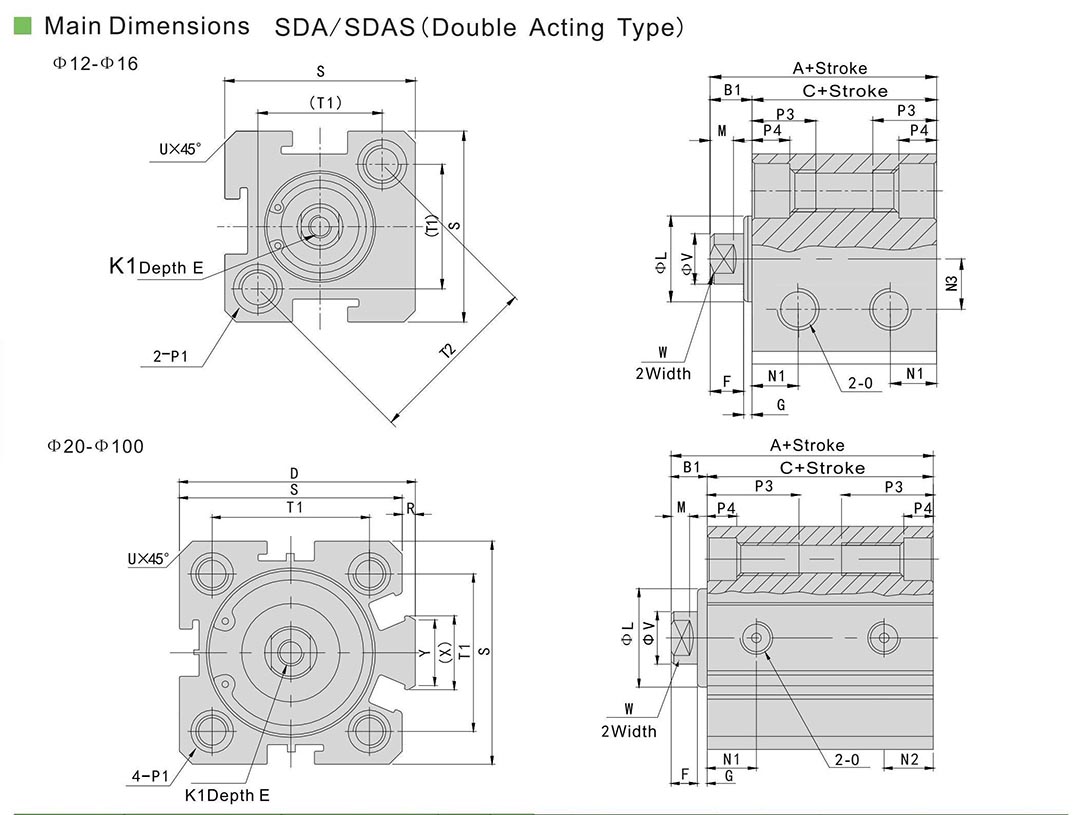

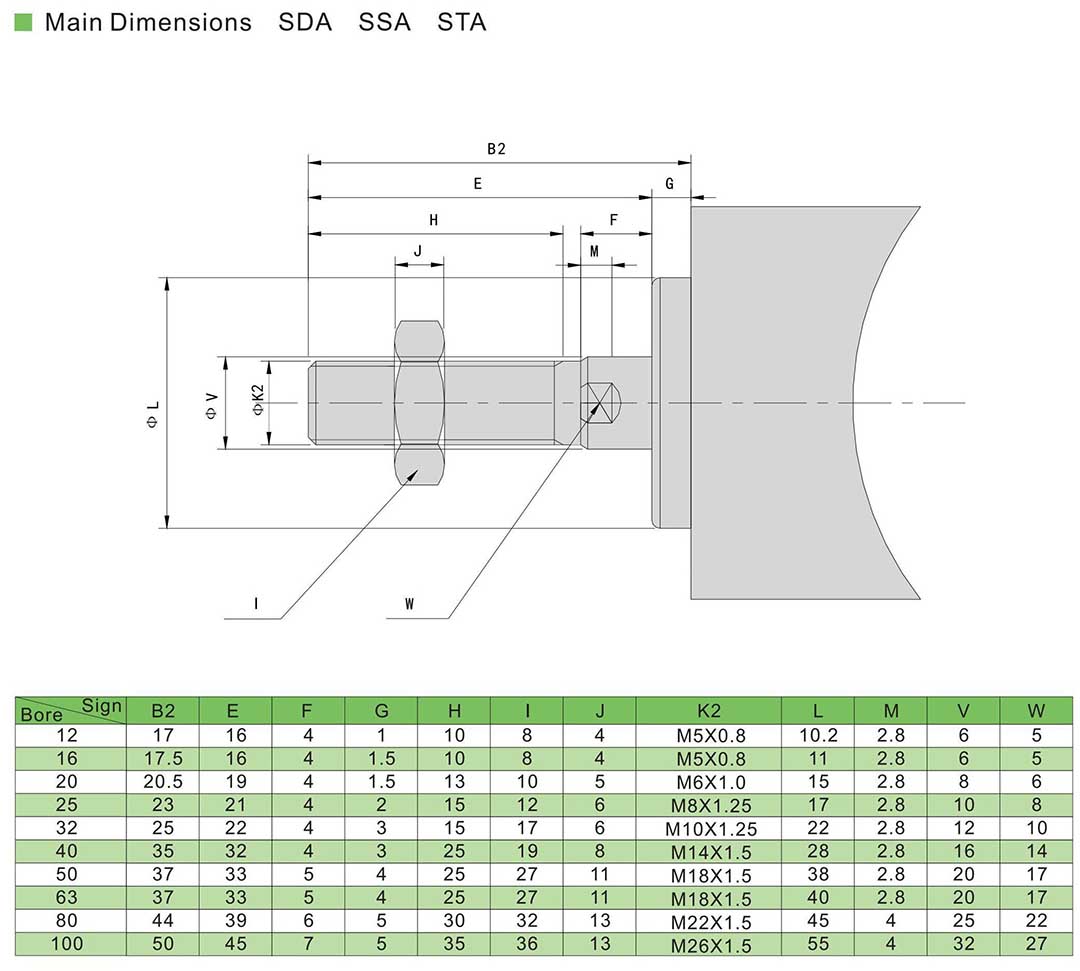

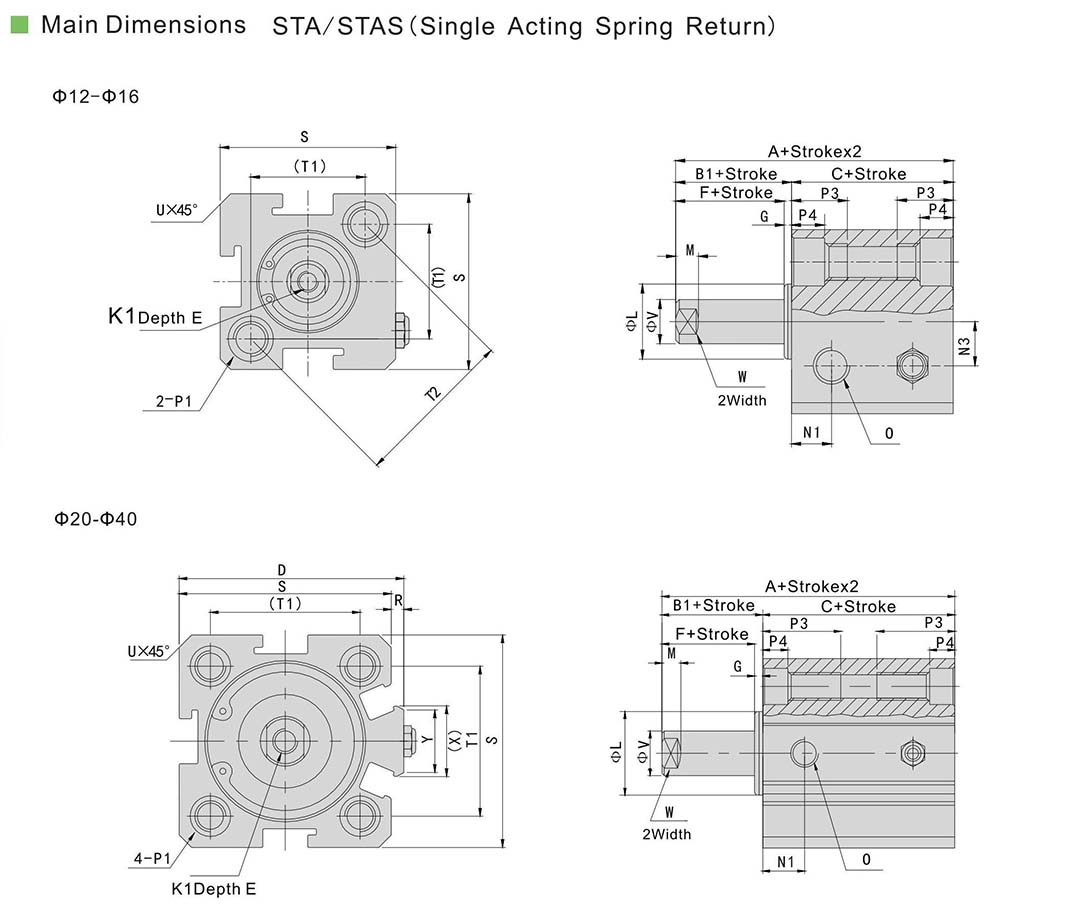

Dimensions principales

cylindre pneumatique compactpetit cylindre d'aircylindre compact smccylindre pneumatique compactISO 21287mini-cylindre à air

vérin pneumatique à course réglable
